3. RĘCZNE STEROWANIE PRACĄ PRZYRZĄDU
Sterowanie przyrządem SVAN 912A odbywa się na zasadzie konwersacyjnej. Użytkownik może
w pełni zaprogramować działanie wybierając odpowiednią opcję z MENU. Rozwiązanie to redukuje liczbę
klawiszy sterujących do 15.
3.1. Przyciski sterujące na płycie czołowej
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Na płycie czołowej znajdują się następujące przyciski sterujące:
<SHIFT>,
<ESC> (<PRINT>),
<START/STOP>,
<ENTER/PAUSE> ,
<!
!>,
<"
">,
<#
#>,
<$
$>,
<FUNC> (<EXCH.>),
<INPUT> (<SETUP>),
<CURSOR> (<EXCH.>),
<DISPLAY> (<LIGHT>),
<ZOOM> (<ZOOM IN>),
<FILE> (<REPORT>),
<POWER>.

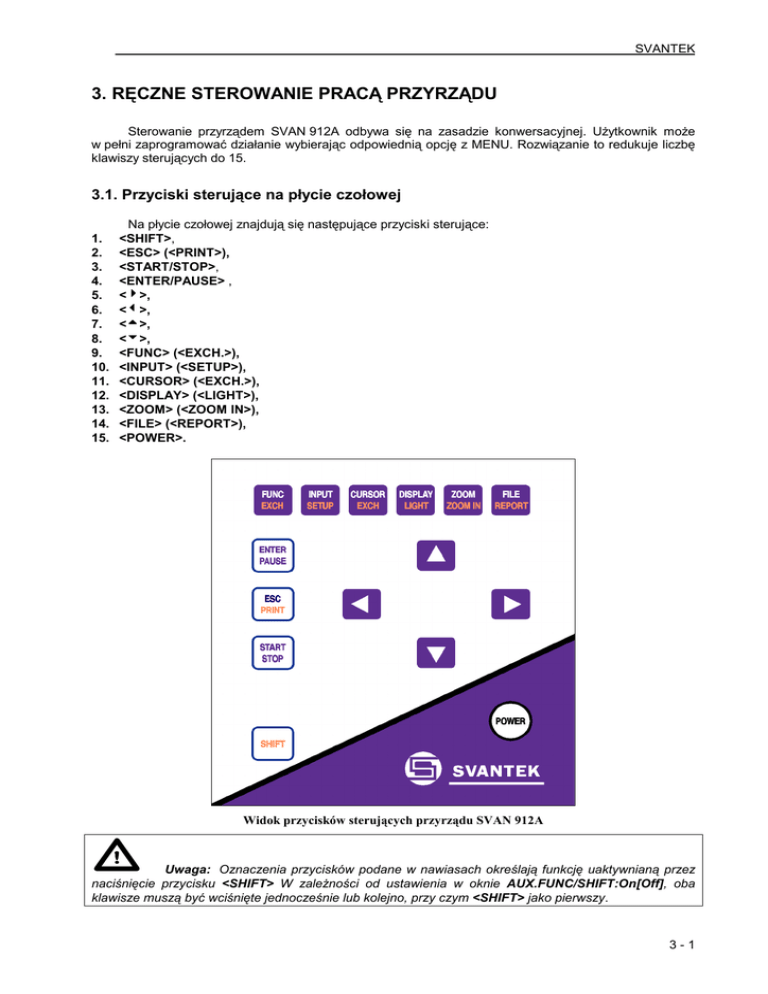

Widok przycisków sterujących przyrządu SVAN 912A
Uwaga: Oznaczenia przycisków podane w nawiasach określają funkcję uaktywnianą przez
naciśnięcie przycisku <SHIFT> W zależności od ustawienia w oknie AUX.FUNC/SHIFT:On[Off], oba
klawisze muszą być wciśnięte jednocześnie lub kolejno, przy czym <SHIFT> jako pierwszy.
3-1
SVANTEK____________________________________________________________________________
<SHIFT>
Przycisk służy do uaktywnienia dodatkowych funkcji niektórych przycisków sterujących (czerwone
opisy). Patrz uwaga wyżej.
<START/STOP>
Przycisk ten służy do uruchamiania i zatrzymywania pomiarów. Klawisz <START/STOP> działa
w sposób cykliczny. W przypadku niektórych pomiarów (np. Leq, SEL, uśrednianie liniowe itd.)
zatrzymanie pomiarów następuje również automatycznie, po zebraniu zadanej liczby wyników.
<ESC>
Przycisk służy do zmiany bieżącego trybu pracy lub okna MENU. Naciśnięcie przycisku <ESC>
powoduje powrót do poprzedniego stanu sterowania przyrządem, aż do osiągnięcia poziomu MAIN
MENU. W tym stanie przycisk nie jest aktywny (nie ma reakcji na wciśnięcie klawisza).
(<PRINT>)
Przycisk ten umożliwia wykonanie kopii ekranu przyrządu na drukarce podłączonej do interfejsu
RS 232. W celu uaktywnienia drukowania należy najpierw nacisnąć przycisk <SHIFT> i nie zwalniając go
nacisnąć dodatkowo przycisk (<PRINT>). Typ drukarki oraz parametry wydruku ustalane są w oknie
AUX.FUNCTIONS / PRINTER SETUP.
<ENTER/PAUSE>
Przycisk ten służy do potwierdzania wyboru trybu pracy lub potwierdzenia użycia niektórych funkcji
przyrządu. Naciśnięcie <ENTER/PAUSE> powoduje:
• na poziomie MAIN MENU - przejście do wybranej (wyświetlanej inwersyjnie) opcji programu
sterującego,
• w trybie AUX. FUNCTIONS MODE - otwarcie wybranego (wyświetlonego inwersyjnie) okna,
• po pojawieniu się komunikatu ENTER to Execute (wyświetlonego inwersyjnie) - potwierdzenie
polecenia, które ma być wykonane,
• w trybie METER MODE - chwilową przerwę (PAUSE) w pomiarach (pomiary zostają wznowione po
naciśnięciu <START/STOP>),
• w trybie CALIBRATION - obliczenie i zapamiętanie poprawki kalibracyjnej,
• w oknie FILE NAME - zmianę edytowanego znaku,
• w oknie CATALOGUE - potwierdzenie wyboru pliku.
W pozostałych sytuacjach przycisk nie jest aktywny (tzn. jego naciśnięcie nie powoduje żadnej reakcji
przyrządu).
<"
">, <!
!>
Przyciski te pozwalają na wybór opcji MENU „w kierunku poziomym” i przesuwają kursor po
wykresie:
• powodują zmianę parametrów w aktywnym polu „w kierunku poziomym”,
• przesuwają kursor w obszarze wyświetlania wyników.
(<"
">, <!
!>)
Użycie <SHIFT> wraz z przyciskami <"
">, <!
!> pozwalają na szybsze przemieszczanie kursora lub
wybór opcji MENU „w kierunku poziomym”.
•
•
•
•
•
•
<#
#>, <$
$>
Przyciski te pozwalają na wybór opcji MENU „w kierunku pionowym”; ich naciśnięcie powoduje:
w oknie MAIN MENU - wybór trybu pracy przyrządu,
wybór aktywnego pola sterowania (aktywne pole jest wyświetlane inwersyjnie),
wybór zakresu wyświetlania przebiegu, widma bufora wyników,
przełączenie pomiędzy profilami w trybie METER MODE,
ustawianie daty i czasu w trybie AUX. FUNCTIONS,
przeglądanie wartości LN w trybie METER MODE.
3-2
SVANTEK
(<#
#>, <$
$>)
Użycie <SHIFT> wraz z przyciskami <#
#>, ><$
$> pozwala na:
• przeglądanie zawartości bufora widm (opcja SCANNING:On),
• sterowanie wyświetlaniem histogramów dla analizy statystycznej w pasmach 1/1 i 1/3 oktawowych,
<FUNC>
Przycisk ten służy do otwarcia okna sterującego FUNCTION. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<EXCH.>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia otwarcie drugiego okna FUNCTION.
Okno to jest przeznaczone do przyszłego wykorzystania.
<INPUT>
Przycisk ten służy do otwarcia okna sterującego INPUT. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<SETUP>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia otwarcie okna SETUP FILE. Ponowne
naciśnięcie tego przycisku powoduje zamknięcie okna.
<CURSOR>
Przycisk ten służy do otwarcia okna sterującego CURSOR. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<EXCH.>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia w trybie podwójnego kursora (DOUBLE
CURSOR MODE) zmianę aktywnego kursora, bez konieczności otwierania okna CURSOR.
<DISPLAY>
Przycisk ten służy do otwarcia okna sterującego DISPLAY. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<LIGHT>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia włączenie (jeśli jest wyłączone) lub
wyłączenie (jeśli jest włączone) podświetlania ekranu przyrządu.
<ZOOM>
Przycisk ten służy do otwarcia okna sterującego ZOOM. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<ZOOM IN>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia dwukrotne rozciągnięcie widma
częstotliwościowego (ZOOM) wokół kursora. Częstotliwość środkowa dla funkcji ZOOM jest określona
przez aktualną pozycję kursora. Funkcja ta nie jest jeszcze dostępna.
<FILE>
Przycisk ten służy do otwarcia okna sterującego FILE. Ponowne naciśnięcie tego przycisku
powoduje zamknięcie okna.
(<REPORT>)
Przycisk ten, aktywny po naciśnięciu <SHIFT>, umożliwia wyświetlenie wyników pomiarów w
postaci tabeli.
<POWER>
Przycisk ten służy do włączania i wyłączania przyrządu.
3-3
SVANTEK____________________________________________________________________________
3.2. Funkcje pomiarowe przyrządu SVAN 912A
Po wciśnięciu przycisku "Power" klawiatury i po zakończeniu testu samokontroli przyrządu
wyświetlane jest okno sterujące tzw. MAIN MENU. Okno to zawiera cztery pozycje: METER MODE,
ANALYZER MODE, CALIBRATION i AUXILIARY FUNCTIONS.
Wygląd ekranu przyrządu po włączeniu zasilania
Wejście do wybranej funkcji, która wyświetlana jest inwersyjnie, następuje po wciśnięciu przycisku
<ENTER>. Przyciski <"
"> i <!
!> służą do zmiany parametrów wybranej funkcji. Przycisk <ESC>
umożliwia powrót do MAIN MENU.
Uwaga: W zależności od aktualnego poziomu sterowania powrót do MAIN MENU może
wymagać kilkukrotnego wciśnięcia przycisku <ESC>.
Tryb pracy METER MODE dostarcza użytkownikowi funkcje, w które wyposażony jest zwykle
całkujący miernik poziomu dźwięku i miernik drgań. W tym trybie możliwe są również pomiary sygnałów
napięciowych. Szczegółowy opis dostępnych funkcji zawarty jest w rozdziale 4.
Tryb ANALYZER MODE dostarcza użytkownikowi funkcji, w które wyposażony jest zwykle
pracujący w czasie rzeczywistym analizator sygnałów. Przyrząd umożliwia analizę opartą na szybkim
przekształceniu Fouriera (FFT) wraz z funkcją lupy cyfrowej (ZOOM) oraz zrealizowaną również cyfrowo
analizę w pasmach 1/1 i 1/3 oktawowych. W trybie tym możliwa jest także analiza przebiegów czasowych.
Szczegółowy opis dostępnych funkcji zawarty jest w rozdziale 5.
Tryb CALIBRATION umożliwia przeprowadzenie kalibracji całego toru pomiarowego łącznie
z przetwornikami drgań, mikrofonami i przedwzmacniaczami ładunku. Szczegółowy opis sposobów
przeprowadzania kalibracji zawarty jest w rozdziale 6.
Tryb AUXILIARY FUNCTIONS zawiera szereg funkcji dodatkowych. Za ich pomocą możliwe jest
np. ustawienie parametrów interfejsu szeregowego RS 232, format wydruku ekranów przyrządu,
sprawdzenie stanu naładowania akumulatora, ustawienie daty i czasu etc. Szczegółowy opis dostępnych
funkcji zawarty jest w rozdziale 7.
