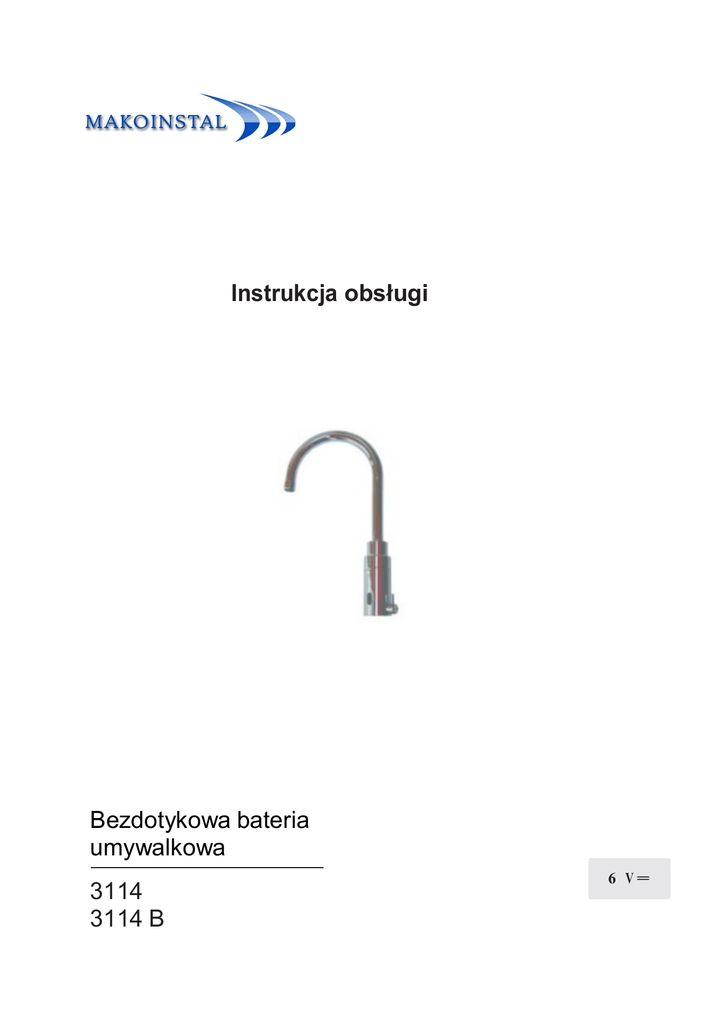

Instrukcja obsługi Bezdotykowa bateria umywalkowa 3114 3114 B

Instrukcja obsługi
Bezdotykowa bateria
umywalkowa
3114
3114 B
6 V=
1. Specyfikacja techniczna
1
0,5 - 8 bar
2
max 70°
Automatyczne nastawienie
max 26cm
3
6l/min przy 3 bar
5
4
6
2 lata przy
6000 cyklach / mies.
6V Lithium
CR - P2
2. Opis czynności
2
1
+
_
+
OFF
3
_
Automatyczne
nastawienie
1 min.
2 min.
-1-
4
3. Wymiary montażowe
min f33,5mm
1
2
max 50mm
min 30mm
G 3/8”
min f50mm
4. Montaż
2
1
6
max 200mm
5
min 60mm
4
3
ON
7
8
15 sec.
automatyczne
nastawienie
zasięgu
-2-
9
5. Wymiana bateri
1
2
3
4
5
6
7
8
15 sec.
automatyczne
nastawienie
zasiegu
6. Czyszczenie filtra
1
3
2
1.
2.
2. ON
1. OFF
-3-
7. Czyszczenie perlatora
1
OFF
2
3
4
8. Rozwiazanie problemów
Problem
Rozwiązanie problemu
Przyczyna
Brak wypływu wody
Zamknięty zawór kulowy
Brak zasilania
Uszkodzony czujnik
Otworzyć zawór kulowy
Skontrolować zasilanie
Wezwać serwis
Miga dioda
Wyczerpana bateria
Wymienić baterię
Mały wypływ wody
Zapchany filtr
Zapchany perlator
Wyczyścić filtr
Wyczyścić perlator
Ciągły wypływ wody
Uszkodzony zawór
elektromagnetyczny
Zamknąć zawór kątowy I
wezwać serwis
9. Dodatkowe informacje
Bateria 3114 – wariant zasilany prądem stałym 6V. Zalecane stosowanie
zasilacza Makoinstal.
Nie należy używać mechanicznych środków czyszczących ani preparatów z
zawartością: alkoholu, amoniaku, kwasu solnego, kwasu fosforowego, kwasu
octowego i chloru.
-4-
10. Części składowe
1
2
Mieszacz manualny
6
3
7
5
4
1.
2.
3.
5.
6.
7.
Elektronika
Elektrozawór
4. Wężyki przyłączeniowe
Filtry
Pojemnik na baterię
Taśma montażowa do pojemnika
Kontakt:
MAKOINSTAL S.C.
ul. Ostrobramska 73, 04-175 Warszawa
Tel. (022) 499 59 50,Fax. (022) 499 59 51
