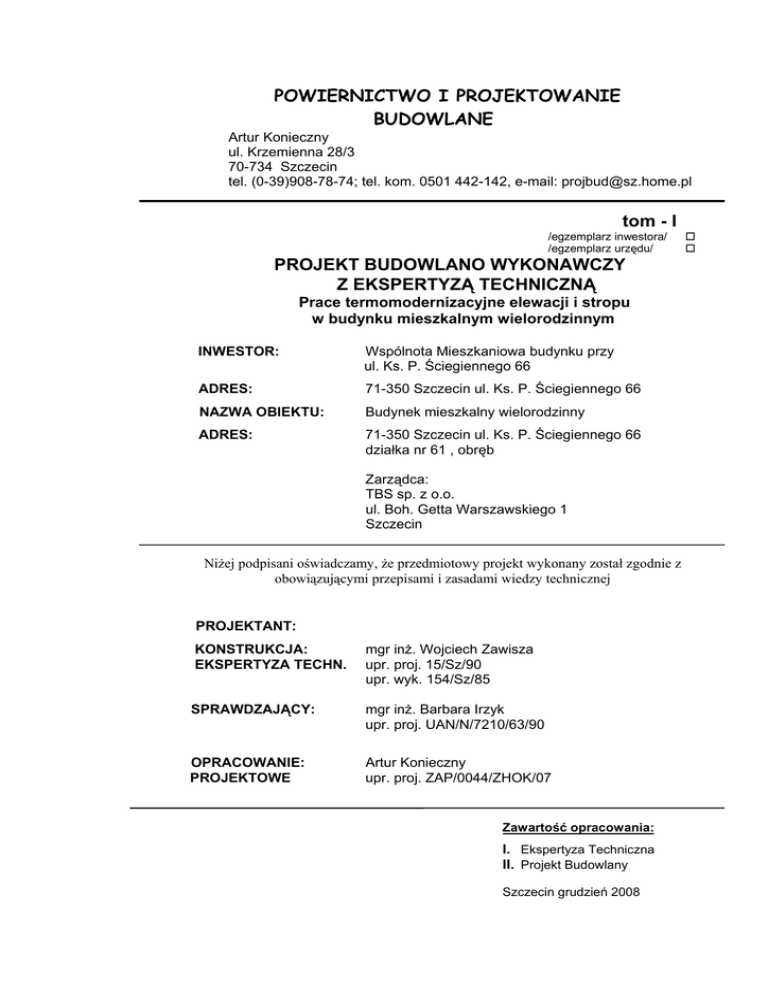

I PROJEKT BUDOWLANO WYKONAWCZY Z EKSPERTYZĄ

POWIERNICTWO I PROJEKTOWANIE
BUDOWLANE
Artur Konieczny
ul. Krzemienna 28/3
70-734 Szczecin
tel. (0-39)908-78-74; tel. kom. 0501 442-142, e-mail: [email protected]
tom - I
/egzemplarz inwestora/
/egzemplarz urzędu/
PROJEKT BUDOWLANO WYKONAWCZY
Z EKSPERTYZĄ TECHNICZNĄ
Prace termomodernizacyjne elewacji i stropu
w budynku mieszkalnym wielorodzinnym
INWESTOR:
Wspólnota Mieszkaniowa budynku przy
ul. Ks. P. Ściegiennego 66
ADRES:
71-350 Szczecin ul. Ks. P. Ściegiennego 66
NAZWA OBIEKTU:
Budynek mieszkalny wielorodzinny
ADRES:
71-350 Szczecin ul. Ks. P. Ściegiennego 66
działka nr 61 , obręb
Zarządca:
TBS sp. z o.o.
ul. Boh. Getta Warszawskiego 1
Szczecin
Niżej podpisani oświadczamy, że przedmiotowy projekt wykonany został zgodnie z
obowiązującymi przepisami i zasadami wiedzy technicznej
PROJEKTANT:
KONSTRUKCJA:
EKSPERTYZA TECHN.
mgr inż. Wojciech Zawisza
upr. proj. 15/Sz/90
upr. wyk. 154/Sz/85
SPRAWDZAJĄCY:
mgr inż. Barbara Irzyk
upr. proj. UAN/N/7210/63/90
OPRACOWANIE:
PROJEKTOWE
Artur Konieczny
upr. proj. ZAP/0044/ZHOK/07
Zawartość opracowania:
I. Ekspertyza Techniczna
II. Projekt Budowlany
Szczecin grudzień 2008 Szczecin
Spis zawartości projektu budowlanego
Dokumenty formalno prawne z załącznikami
− Zaświadczenia o wpisie do Izb Budowlanych
str.3-4
I. Ekspertyza Techniczna
−
−
Część opisowa
Część rysunkowa
Rys. nr-1 Widok elewacji tylnej
Rys. nr-2 Widok elewacji tylnej
str.5-10
str.11
1:100
1:100
II. Projekt Budowlany
−
Część opisowa
str.12-15
Część rysunkowa
Rys. nr-3 Szczegół izolacji ścian piwnic
Rys. nr-4 Szczegół docieplenia stropu
1:20
1:10
III.
Ekspertyza Techniczna
Dotycząca stanu technicznego elewacji od strony podwórza oraz stropu ostatniej
kondygnacji w budynku mieszkalnym wielorodzinnym zlokalizowanym w Szczecinie przy
ul. P. Ściegiennego 66 pod kątem przeprowadzenia docieplenia.
1.
Przedmiot cel i zakres ekspertyzy technicznej.
1.1
Przedmiot ekspertyzy technicznej.
1.2
Cel i zakres ekspertyzy technicznej.
2.
Podstawa opracowania.
3.
Wykorzystane materiały.
4.
Opis stanu istniejącego.
4.1
Charakterystyka budynku.
4.2
Konstrukcja budynku i jej stan techniczny.
5.
Analiza.
5.1
Ocena szczegółowa stanu technicznego.
5.2
Możliwość i warunki prowadzenia prac remontowych.
1.0 Przedmiot, cel i zakres ekspertyzy technicznej.
1.1 Przedmiot ekspertyzy technicznej.
Przedmiotem ekspertyzy technicznej jest budynek mieszkalny wielorodzinny
mieszczący się w Szczecinie przy ul. P. Ściegiennego 66, analizowany pod
kątem przeprowadzenia prac termomodernizacyjnych elewacji od strony
podwórza oraz stropu nad ostatnią kondygnacją.
1.2 Cel i zakres ekspertyzy technicznej.
Celem ekspertyzy jest ustalenie stanu technicznego ścian zewnętrznych pod
kątem projektowanych prac termomodernizacyjnych.
W zakresie niniejszej ekspertyzy ujęto:
− ogólne rozeznanie przedmiotu zlecenia, ustalenie rodzaju konstrukcji, zebranie
danych i warunków użytkowania
− szczegółowe oględziny poszczególnych elementów budynku, wykonanie
odkrywek wybranych elementów budynku
− opracowanie szkiców pomiarowych
− opis stanu istniejącego, analiza stanu technicznego
− analiza zakresu i sposobu wykonania robót budowlanych
2.0. Podstawa opracowania.
− Przedmiotową ekspertyzę techniczną wykonano na podstawie zlecenia
udzielonego przez zamawiającego – Pracownia Projektowa GPA S.C. z
siedzibą w Szczecinie przy ul. Pocztowej 30/13.
− Wizje lokalne autorów opracowania - listopad 2008r, szczegółowe oględziny
budynku wraz z wykonaniem pomiarów inwentaryzacyjnych.
− Prawo Budowlane /Ustawa z dnia 7 lipca 1994r/, z późniejszymi zmianami.
− Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie
/Rozporządzenie Ministra gospodarki Przestrzennej i Budownictwa z dnia 12
kwietnia 2002r/, wraz z późniejszymi zmianami.
− Warunki techniczne wykonania i odbioru robót budowlano - montażowych.
Tom I Budownictwo Ogólne MGPiB oraz ITB Warszawa 1990r.
− Związane polskie normy.
− Uzgodnienia z Pracownią Projektową.
3.0 Wykorzystane materiały:
− Szkice pomiarowe własne
− inwentaryzacja budowlana dostarczona przez zamawiającego
4.0 Opis stanu istniejącego.
4.1 Charakterystyka budynku.
− Sytuacja
Przedmiotowy budynek usytuowany jest w Szczecinie przy ul.
P. Ściegiennego 66. Budynek znajduje się w zabudowie frontowej zwartej. Teren
wokół budynku całkowicie zagospodarowany, w pełni uzbrojony.
− Charakterystyka ogólna budynku
Budynek w zabudowie zwartej wybudowany w ubiegłym wieku, częściowo
zniszczony podczas działań wojennych i odbudowany w okresie powojennym.
Budynek podpiwniczony pięciokondygnacyjny z częściowo użytkowym
poddaszem.
Dach płaski kryty papą oraz spadzisty kryty dachówką ceramiczną.
Wyposażenie instalacyjne
− instalacja elektryczna
− instalacja gazowa
− instalacja wodno kanalizacyjna
Obiekt wybudowany został w technologii tradycyjnej.
Posadowienie budynków jest bezpośrednie na ławach
fundamentowych. Ściany zewnętrzne nośne i osłonowe o grubości 64, 51,
37 i 25cm wykonane z cegły ceramicznej na zaprawie cementowo
wapiennej.
Ściany wewnętrzne nośne grubości 37 i 25cm z cegły ceramicznej na
zaprawie cementowo wapiennej.
Stropy ceramiczne odcinkowe, oraz drewniane ze ślepym pułapem
Konstrukcja dachu drewniana.
4.2
Konstrukcja budynku i jej stan techniczny.
− Fundamenty i ściany piwnic
Ze względu na zakres oceny technicznej stanu ław fundamentowych nie
badano.
Ściany piwnicy zewnętrzne ceglane o grubości 77cm z częściowym
zawilgoceniem do wysokości poziomej izolacji.
− Ściany parteru i kondygnacji wyższych
Ściany parteru zewnętrzne z cegły ceramicznej pełnej na zaprawie
cementowo wapiennej o grubości 51cm z obustronną wyprawą tynkarską. Od
strony podwórza elewacja w stanie dobrym wykończona tynkiem cementowo
wapiennym. Ściany kondygnacji wyższych o grubości 38cm z elewacją w stanie
technicznym j.w. Na ścianie szczytowej graniczącą z działką nr 9 zauważono
korozję cegły na wysokości dachu oraz duże ubytki tynku w tym obrębie.
Ściany wewnętrzne nośne z cegły ceramicznej pełnej na zaprawie cementowo
wapiennej o grubości 38 i 25cm z obustronną wyprawą tynkarską.
Ścianki wewnętrzne działowe o grubości 12 i 6cm wykonane z cegły ceramicznej.
W ścianach zewnętrznych nośnych, zauważono nieliczne spękania i zarysowania
pokazane na rys. nr-1 i 2. Wyżej wymienione pęknięcia poddane powinny zostać
dokładnym oględzinom w celu przyjęcia metody ich naprawy.
− Stropy
Stropy piwnicy odcinkowe na belkach stalowych.
Stropy między kondygnacyjne na belkach drewnianych ze ślepym pułapem
wykonane układzie poprzecznym.
Ze względu na ograniczony zakres ekspertyzy stanu technicznego stropów
kondygnacji mieszkalnej nie badano. Oględzinom poddano strop nad ostatnią
kondygnacją, gdzie pomierzono przekroje belek konstrukcyjnych oraz zbadano
układ warstw stropowych.
− Klatka schodowa
Klatka schodowa wykonana w konstrukcji drewnianej ze stalowymi belkami
policzkowymi i ceramicznymi podestami międzykondygnacyjnymi. Ze względu na
zakres ekspertyzy stanu technicznego klatki nie badano.
− Dach
Dach w konstrukcji drewnianej z deskowaniem pełnym i pokryciem papowym
w części płaskiej oraz pokryciem z dachówki ceramicznej w części spadzistej od
strony podwórza. Ze względu ograniczony zakres ekspertyzy technicznej stanu
technicznego konstrukcji nie zbadano, jednak przeprowadzone oględziny
wykazały zły stan techniczny konstrukcji z licznymi zmurszeniami i uszkodzeniami
elementów w obrębie murłat.
− Gzymsy
Gzymsy podokapowy wykonany zostały jako ceglane z zabezpieczeniem
stalowymi obróbkami blacharskimi. Stan techniczny gzymsów uznano za dość
dobry z nielicznymi ubytkami w tynku i obróbce blacharskiej.
− Tynki zewnętrzne
Tynki zewnętrzne od strony podwórza w stanie technicznie ogólnie dobrym z
nielicznymi ubytkami. Na ścianie szczytowej graniczącej z działką
nr 9 tynk z ubytkami w obrębie okapu dachu. Badanie przyczepności tynku na tej
ścianie w poziomie do 2m od poziomu terenu wykazały jego częściowe
odparzenia.
5.0
Analiza.
5.1 Ocena szczegółowa stanu technicznego wybranych elementów.
Przeprowadzone oględziny gzymsu podokapowego wykazały jego
częściowe zniszczenie z widoczną częściową korozją obróbek blacharskich.
Postępująca korozja nie pozwala na podjęcie działań naprawczych, a co za tym
idzie wskazana jest ich całkowita wymiana.
Tynki zewnętrzne od strony podwórza są w dość dobrym stanie
technicznym. Tynki na ścianie szczytowej graniczącą z działką nr 9 z ubytkami
odsłaniającymi ściany zewnętrzne. Przeprowadzone badanie przyczepności w
wybranych miejscach na elewacji budynku wykazały częściowo ich głuchy
odgłos co kwalifikuje te pola do całkowitego zbicia. W celu określenia stanu
technicznego tynków obowiązkowe jest dokładne przeprowadzenie oględzin z
poziomu rusztowań na etapie prowadzonych prac remontowych. Stan techniczny
tynków ściany szczytowej spowodowany jest niekorzystnym działaniem
zewnętrznych czynników atmosferycznych oraz brakiem bieżącej konserwacji
budynku.
Przeprowadzone oględziny ścian piwnicznych wykazały ich znaczne
zawilgocenie do poziomu wykonanej na przełomie ostatnich kilku lat izolacji
poziomej. Izolacja ta wykonana została poprzez podcięcie murów z
jednoczesnym ułożeniem poziomej blokady z papy termozgrzewalnej.
Przeprowadzone w wybranych miejscach oględziny (dostęp do wszystkich piwnic
był ograniczony z uwagi na nieobecność właścicieli) wykazały, że izolacja
położona jest na różnych poziomach od 90 do 140cm od poziomu posadzki
piwnicy.
Zawilgocone mury poniżej izolacji są w dosyć dobrym stanie technicznym
jednak ciągłe i agresywne środowisko wilgoci doprowadzić może do zniszczeń w
strukturze materiału ceramicznego. Powyżej izolacji mury są suche bez
widocznych wykwitów i nalotów. Przeprowadzone oględziny nie wykazały
występowania izolacji pionowej na ścianach piwnic zarówno nad jak i pod
poziomem terenu.
Wizji lokalnej poddano strop nad ostatnią kondygnacją, który zgodnie z
wykonanym audytem energetycznym zostać ma ocieplony. Pomierzone
przekroje belek stropowych w wykonanej odkrywce wykazały wysokość (2426cm) przy szerokości (14-16cm). W przestrzeni stropowej wykonana została na
ślepym pułapie zasypka z polepy o grubości 10-11cm. Od góry strop
wykończony został deską podłogową o grubości 19mm. Stan techniczny
konstrukcji belek stropowych uznać należy za dobry jednak w celu pełnego
rozpoznania ich stanu dokonać należy ponownych oględzin po całkowitym
zerwaniu podłóg oraz usunięciu polepy. Oględzin tych dokonać należy przy
udziale projektanta na etapie prowadzonych prac budowlanych. Zakłada się, że
w niektórych miejscach (zawilgoconych na wskutek uszkodzeń w poszyciu
dachu) dojść może do lokalnych wzmocnień, których sposób naprawy podany
zostanie na etapie robót remontowych.
Oględzinom poddano zewnętrzne ściany od strony podwórza pod kątem
projektowanego ich docieplenia. Stan techniczny ścian zewnętrznych uznać
należy za dość dobry przy czym w niektórych miejscach widoczne są
zarysowania i pęknięcia (pokazane na rysunku nr 1 i 2). Z uwagi na ograniczony
dostęp do omawianych uszkodzeń na etapie prowadzonych prac remontowych
dokonać należy ponownych oględzin z rusztowania.
Opisana powyżej sytuacja spowodować powinna szybkie działanie mające
na celu doprowadzenie stanu technicznego ścian do stanu nie powodującego
zagrożenia jego bezpiecznego użytkowania.
5.2 Możliwość i warunki przeprowadzenia prac remontowych.
Na podstawie przeprowadzonych oględzin budynku i analizy stanu istniejącego
zaleca się wykonanie następujących prac remontowych dla opisanych powyżej
elementów budynku.
1.0 Naprawom poddać należy obróbki blacharskie gzymsu podokapowego, przy
czym na etapie prac budowlanych dokonać należy przeglądu stanu technicznego
samego gzymsu.
2.0 Istniejące głuche i odparzone tynki elewacji należy zbić i dokonać uzupełnień.
Dla ścian od strony podwórza uzupełnień w tynkach oszacowano na 5%,
natomiast od strony działki nr 9 na elewacji szczytowej do 25%.
3.0 Zawilgocone ściany piwnic zabezpieczyć należy przed kapilarnym
podciąganiem wody poprzez wykonanie izolacji poziomej metodą iniekcji
krystalicznej. Dla pełnego zabezpieczenia ścian piwnic przed zawilgoceniem
wykonać należy od strony zewnętrznej izolację przeciwwilgociową z masy
bitumicznej „Superflex 10” firmy Deitermann. Izolacje poziomą wykonać należy
również na wszystkich ścianach wewnętrznych stykających się ze ścianą
zewnętrzną na długości 1,5m licząc od ściany zewnętrznej.
4.0 Strop nad ostatnią kondygnacją przygotować należy do ocieplenia poprzez
zdjęcie istniejącej deski podłogowej i wybranie zalegającej na ślepym pułapie
polepy o grubości 10-11cm. W związku ze zbyt wysokim poziomem ślepego
pułapu obowiązkowe będzie jego obniżenie. Na tak przygotowanym podłoży
wykonać należy izolację z folii paroszczelnej, na której ułożona zostanie warstwa
ocieplająca z wełny mineralnej o grubości 15cm. Całość od góry zabezpieczyć
należy folią o wysokiej paro przepuszczalności a następnie zamknąć podłogą z
desek.
5.0 Omawiane powyżej powstałe w ścianach zarysowania i pęknięcia należy
dokładnie zinwentaryzować z poziomu rusztowania na etapie prac remontowych.
Jedną z metod jest wzmocnienie murowanej ściany w miejscu pęknięcia
przez dozbrojenie spoin stalowymi prętami. Dozbrojenie takie odbywać się
powinno z prętów stalowych ocynkowanych o średnicy do 6mm.
W miejscu występujących mniejszych zarysowań w spoinach dokonać należy
wypełnień zaprawą cementowo wapienną lub gotową zaprawą renowacyjną o
parametrach zbliżonych do zaprawy istniejącej.
Wszystkie luźne cegły oraz miejsca ich uszkodzeń w obrębie okapu dachu
elewacji szczytowej należy przemurować.
UWAGI KOŃCOWE:
− Projektowane prace budowlane nie będą miały negatywnego wpływu na
konstrukcję budynku, a w szczególności na fundamenty i naprężenia w gruncie
pod fundamentami.
− Wymiana warstw stropowych nad ostatnią kondygnacją z polepy na wełnę
mineralną nie spowoduje dociążenia stropu, jednak przy znacznej rozpiętości
belek stropowych (większej od 5,0m) dojść może do nieznacznego podniesienia
się stropu na wskutek zmniejszonego obciążenia stałego. Sytuacja taka może
doprowadzić do powstania rys na styku sufitu i ściany w mieszkaniach
znajdujących się pod strychem. W związku z powyższym zaleca się
przeprowadzenie przed pracami budowlanymi wizji lokalnej w mieszkaniach pod
strychem w celu zinwentaryzowania stanu faktycznego występujących
zarysowań.
− Powyższe zalecenia mogą zostać zrealizowane po wykonaniu projektu
budowlanego, wraz z uzyskaniem pozwolenia na rozpoczęcie prac budowlanych.
− Wszelkie prace budowlane powinny być wykonane pod kierunkiem uprawnionej
osoby.
Opracował:
mgr inż. Wojciech Zawisza
Opis techniczny
Dotyczący projektowanego remontu termomodernizacji ścian budynku od
strony podwórza oraz stropu nad ostatnią kondygnacją w budynku
mieszkalnym wielorodzinnym zlokalizowanym w Szczecinie przy
ul. Ks. P. Ściegiennego 66.
Podstawowe obciążenia działające na konstrukcję ustalono w oparciu o
obowiązujące normy:
PN- 82/B-02001. Obciążenie budowli. Obciążenia stałe.
PN- 82/B-02003. Obciążenia budowli. Obciążenia zmienne technologiczne.
PN- 80/B-02010. Obciążenie śniegiem.
PN- 77/B-02011. Obciążenie wiatrem.
Sprawdzenie nośności elementów konstrukcyjnych dla dwóch stanów
granicznych dokonano w oparciu o normy:
PN-B-03264 styczeń 2002. Konstrukcje betonowe, żelbetowe i sprężone.
Obliczenia statyczne i projektowanie.
PN-B-03002 lipiec 1999. Konstrukcje murowe. Obliczenia statyczne
projektowanie.
PN-90/B-03200. Konstrukcje stalowe. Obliczenia statyczne i projektowanie.
1.
Podstawa opracowania
Projekt opracowany został na podstawie zlecenia udzielonego przez
zamawiającego - Pracownia Projektowa GPA S.C. z siedzibą w Szczecinie przy ul.
Pocztowej 30/13.
2. Wykorzystane materiały
− Inwentaryzacja budowlana dostarczona przez zamawiającego
− Ekspertyza techniczna dotycząca stanu technicznego budynku
− Uzgodnienia branżowe
3.
Charakterystyka inwestycji
Przedmiotowe opracowanie obejmuje opracowanie dokumentacji
budowlanej dla projektowanych prac związanych z termomodernizacją ścian
budynku od strony podwórza oraz ociepleniem ścian stropu nad ostatnią
kondygnacją.
4. Rozwiązania budowlane
W ramach projektowanych prac remontowych od strony podwórza na ścianie
zewnętrznej zaprojektowano w oparciu o projekt architektury docieplenie
styropianem o grubości 14 i 12cm. Na ścianach piwnic zaprojektowano nową
izolację pionową i poziomą. Dociepleniu poddać należy strop nad ostatnią
kondygnacją zgodnie z wytycznymi podanymi poniżej.
4.1Naprawa gzymsu podokapowego
Na istniejącym gzymsie po wykonaniu prac termomodernizacyjnych projektuje
się nowe obróbki blacharskie z blachy tytanowo – cynkowej gr. 0,7mm.
Widoczne ubytki w spoinach gzymsu należy uzupełnić zaprawą o
podwyższonej wytrzymałości (np. firmy „Kerakoll”, „Optiroc” lub „STO”).
4.2 Przygotowanie ścian do prac termomodernizacyjnych
Przed przystąpieniem do prac termo modernizacyjnych należy sprawdzić
przyczepność istniejących tynków i powłok malarskich. "Głuche" tynki trzeba
odkuć. Wszelkie ubytki należy uzupełnić zaprawami cementowo wapiennymi
bądź gotowymi zaprawami renowacyjnymi. Zanieczyszczenia, resztki
substancji antyadhezyjnych, paroszczelne powłoki malarskie i powłoki o
niskiej przyczepności do podłoża należy usunąć całkowicie np. za pomocą
myjek ciśnieniowych. Miejsca będące siedliskiem mchów i glonów należy
oczyścić szczotkami stalowymi, a następnie nasycić roztworem gruntującym.
Stare, nie otynkowane mury, odpowiednio mocne tynki i powłoki malarskie
należy obmieść z kurzu, a potem umyć wodą pod ciśnieniem i pozostawić do
całkowitego wyschnięcia.
Większe połacie tynków o słabej przyczepności należy odbić i
uzupełnić tynkiem cementowo wapiennym.
Na podstawie wstępnych oględzin stanu technicznego tynków przyjęto,
że na elewacji od strony podwórza uzupełnienia w tynkach mogą sięgać do
5%, natomiast na elewacji szczytowej do 25%.
Prace termomodernizacyjne ścian zewnętrznych od strony podwórza
wykonać w oparciu o wytyczne zawarte w projekcie architektury.
4.3 Wykonanie izolacji w poziomie piwnic
Z uwagi na znaczne zawilgocenie ścian zewnętrznych piwnic od strony
podwórza, oraz kapilarne podciąganie wody zaprojektowano izolację
poziomą, którą wykonać należy metodą iniekcji krystalicznej. W celu
wykonania blokady poziomej w ścianach zewnętrznych nawiercone zostaną
otwory o średnicy 20mm w odstępach 10-15cm w zależności od stopnia
zasolenia muru (wykonawca zobowiązany jest dokonać badania przed
rozpoczęciem prac budowlanych). Do iniekcji zastosować należy ogólno
dostępne na rynku środki iniekcyjne posiadające odpowiednie atesty i
aprobaty.
Izolacje poziomą wykonać należy również na wszystkich ścianach
wewnętrznych stykających się ze ścianą zewnętrzną na długości 1,5m licząc
od ściany zewnętrznej.
Izolację pionową ścian piwnic zaprojektowano w technologii firmy
„Deitermann” poprzez wykonanie zewnętrznego uszczelnienia naprawczego.
Na przygotowanym i oczyszczonym podłożu nałożyć należy
uszczelniającą szpachlówkę HKS, na którą nałożona zostanie warstwa izolacji
bitumicznej Superflex 10. w strefie cokołowej oraz poniżej izolacji poziomej
wykonać należy powłokę z mikrozaprawy uszczelniającej Superflex D2 /
Superflex D1.
Odkrycie ścian piwnic od strony zewnętrznej powinno być wykonane w
odcinkach nie przekraczających 5m, przy czym głębokość wykopu nie może
być większa jak do poziomu posadzki w piwnicy. Pogłębianie wykopu poniżej
poziomu posadzki wykonywać należy w odcinkach nie większych jak 1m.
Prace gruntowe prowadzić należy w porze suchej przy dodatnich
temperaturach zewnętrznych a wykop po odkryciu chronić przed wodą
opadową. Wykop w stanie otwartym utrzymywać należy nie dłużej jak 7 dni.
4.4 Ocieplenie stropu poddasza
W celu docieplenia stropu ostatniej kondygnacji zdemontować należy
istniejące deski podłogowe i usunąć polepę z przestrzeni międzystropowej.
Istniejący ślepy pułap stropu należy obniżyć do takiej wysokości aby możliwe
było ułożenie projektowanego ocieplenia. Na istniejącym ślepym pułapie
ułożyć należy paroizolacje, na której ułożona zostanie wełna mineralna o
grubości 15cm. Całość od góry przykryć należy folią o wysokiej paro
przepuszczalności, na której wykonana zostanie podłoga z desek. Do
wykonania podłogi wykorzystać można około 25% desek istniejących.
Uwaga.
Po wybraniu polepy dokonać należy przeglądy istniejących belek stropowych.
W przypadku zauważenia uszkodzeń dokonać należy lokalnych wzmocnień w
oparciu o wytyczne projektowe udzielone przez projektanta.
4.5 Naprawa zarysowań w ścianach zewnętrznych
W miejscach, w których występują zarysowania należy zbić istniejący
tynk i dokonać przeglądu z poziomu rusztowania. W zależności od stopnia
uszkodzenia ściany dokonać należy naprawy poprzez dozbrojenie muru
prętem lub wypełnienie zarysowanych spoin zaprawą o zbliżonych
parametrach do zaprawy istniejącej.
W przypadku pęknięć ściany jedną z proponowanych metod jest
dozbrojenie zarysowanych części ścian prętami stalowymi. Do wykonania
takiego wzmocnienia zaleca się przyjąć system firmy „Helifix”, dla którego
przyjęto zbrojenie ze stali o średnicy 4,5mm. Maksymalna dopuszczalna
średnica stosowanego pręta nie może przekroczyć 6mm. Przygotowane
zbrojenie wciskać należy w zaprawę cementową wypełniającą uprzednio
przygotowane i oczyszczone spoiny. Szacunkowa ilość wzmocnienia
zarysowanych części ścian wynosi ~20mb.
W miejscu występujących mniejszych zarysowań w spoinach dokonać należy
wypełnień zaprawą cementowo wapienną lub gotową zaprawą renowacyjną o
parametrach zbliżonych do zaprawy istniejącej. Szacowana wielkość naprawy
polegającej na wypełnieniu spoin zaprawą wynosi ~10,0m2.
W miejscach występowania luźnych cegieł dokonać należy przemurowania
ściany. Oszacowana wielkość pola ściany do przemurowania wynosi ~5,0m2.
4.6 Docieplenie ścian zewnętrznych
Obliczeń dla mocowania warstwy docieplającej dokonano w oparciu o Polską
Normę
-obciążenia wiatrem PN-77/B-02011
-obciążenia stałe
PN-82/B-02001
Przyjęto obciążenie w I strefie wiatrowej.
Zgodnie z opracowanym projektem architektury, oraz audytem energetycznym
przyjęto ocieplenie ściany od strony podwórza styropianem o grubości 14 i 12cm
w systemie „STO”.
Wyliczona maksymalna siła obciążenia wiatrem wynosi:
pk=qkxCexCxβ = 0,25x(-1,0)x1x1,8 = -0,45 KN/m2 (1,4)
Do mocowania płyt styropianowych oraz wełny mineralnej oprócz klejenia przyjęto
łączniki systemowe mocowania na fasadach firmy „EJOT”.
Zastosowano kotwy do mocowania w cegle pełnej o symbolu „SDM-T plus 8U” z
poliamidu i śruby stalowej ocynkowanej o średnicy 4.5mm. Głębokość osadzenia
w cegle wynosi 90mm. Średnica otworu wierconego 8mm.
Dla przyjętych kotew firmy „EJOT” osiowa pociągowa nośność dla kołka
rozporowego o średnicy wiercenia 8mm kotwionego w cegle wynosi 0,69 KN.
Ze względów montażowych przyjęto mocowanie płyt styropianowych kołkami o
średnicy wiercenia 8mm firmy „EJOT” ze śrubą stalową ocynkowaną Ø4.5 w ilości
6szt/m2.
Dla strefy brzegowej (szerokość określona jest w ten sposób, że stanowi ona 1/8
szerokości węższego boku budynku i powinna zawierać się w przedziale od 1 do
2m.) rozstaw osiowy łączników nie powinien być większy jak 15cm a ich odległość
od krawędzi podłoża nie mniejsza jak 100mm.
W zależności od grubości materiału ocieplającego jak i grubości tynku
dokonać należy wyliczenia co do długości kotwy z zachowaniem wymaganej
głębokości osadzenia w cegle równej 90mm. (Dla przyjętej grubości
ocieplenia równej 14cm wyliczona długość łącznika z uwzględnieniem tynku
wynosi 250mm).
UWAGI:
Całość prac należy prowadzić pod bezpośrednim nadzorem osoby uprawnionej z
zachowaniem zasad sztuki budowlanej, zgodnie z „Warunkami technicznymi wykonania i
odbioru robót budowlano montażowych" oraz z zachowaniem zasad BHP.
Wszystkie materiały użyte do budowy powinny posiadać odpowiednie, aktualne
atesty PZH i ITB dopuszczające ich zastosowanie oraz certyfikaty bezpieczeństwa ze
znakiem „B".
Opracował:
Opracował:
mgr inż. Wojciech Zawisza
czerwiec 2003
