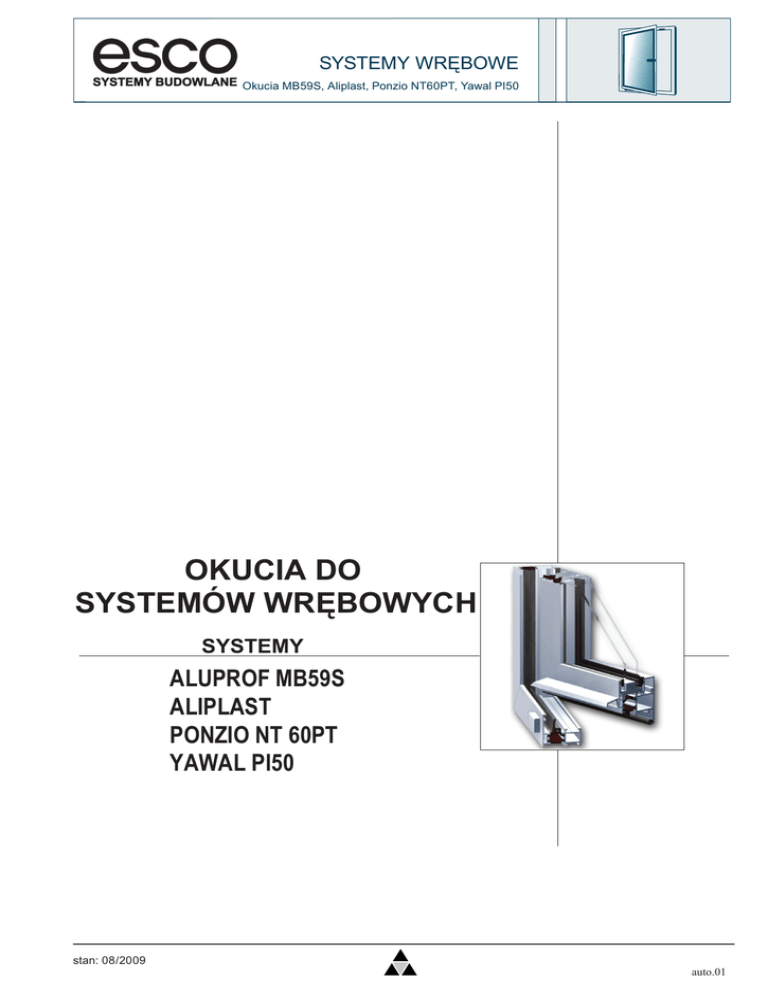

OKUCIA DO SYSTEMÓW WRĘBOWYCH

SYSTEMY WRĘBOWE
Okucia MB59S, Aliplast, Ponzio NT60PT, Yawal PI50
OKUCIA DO
SYSTEMÓW WRĘBOWYCH
SYSTEMY
ALUPROF MB59S
ALIPLAST
PONZIO NT 60PT
YAWAL PI50
stan: 08/2009
auto.01
SYSTEMY WRĘBOWE
MB 59S - Zawiasy
ZAWIAS DRZWIOWY WRĘBOWY MECHANICA
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych z
rowkiem wrębowym
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 1,6 mm
w pionie -1/+3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do:
2 zawiasy 80 kg
3 zawiasy 100 kg ( w zależności od wykonania profili )
- z płytkami mocującymi i śrubami montażowymi
nr esco
j.m.
DIN
kolor
informacje dodatkowe
10-788767 szt.
L+R
Al.-EV1
2-częściowy
10-791121 szt.
L+R
surowy
2-częściowy
10-791130 szt.
L+R
brązowy
2-częściowy
10-791148 szt.
L+R
biały
2-częściowy
10.02
stan: 08/2009
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
MB 59S - Zawiasy
ZAWIAS DRZWIOWY 60 AT
2-skrzydełkowy
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140 kg
( w zależności od wykonania profili )
- z mocowaniem na kołki rozporowe L = 42 mm
materiał: stal ocynkowana na żółto
nr esco
j.m.
DIN kolor
A
B
C
D
10-691615
szt.
L+R surowy
20,5mm
42mm
62,5mm
20mm
10-691623
szt.
L+R Al.-EV1
20,5mm
42mm
62,5mm
20mm
10-691631
szt.
L+R Al.-c.brąz 20,5mm
42mm
62,5mm
20mm
10-691640
szt.
L+R RAL 9016 20,5mm
42mm
62,5mm
20mm
10-691658
szt.
L+R surowy
42mm
42mm
84mm
20mm
10-691666
szt.
L+R AL.-EV1 42mm
42mm
84mm
20mm
10-691674
szt.
L+R Al.-c.brąz 42mm
42mm
84mm
20mm
10-691682
szt.
L+R RAL 9016 42mm
42mm
84mm
20mm
Uwaga: Do zawias dostępne szablony wiertarskie
91-204013 dla rozstawu C=62,5mm
91-204366 dla rozstawu C=84mm
ZAWIAS DRZWIOWY 60 AT
3-skrzydełkowy
Zastosowanie:
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220 kg
( w zależności od wykonania profili )
- z mocowaniem na kołki rozporowe L = 42 mm
materiał: stal ocynkowana na żółto
nr esco
j.m.
DIN kolor
A
B
C
D
10-691690
szt.
L+R surowy
20,5mm
42mm
62,5mm
20mm
10-691704
szt.
L+R Al.-EV1
20,5mm
42mm
62,5mm
20mm
10-691712
szt.
L+R Al.-c.brąz 20,5mm
42mm
62,5mm
20mm
10-691720
szt.
L+R RAL 9016 20,5mm
42mm
62,5mm
20mm
10-691739
szt.
L+R surowy
42mm
42mm
84mm
20mm
10-691747
szt.
L+R Al.-EV1
42mm
42mm
84mm
20mm
10-691755
szt.
L+R Al.-c.brąz 42mm
42mm
84mm
20mm
10-691763
szt.
L+R RAL 9016 42mm
42mm
84mm
20mm
Uwaga: Do zawias dostępne szablony wiertarskie
91-254720 dla rozstawu C=62,5mm
91-254711 dla rozstawu C=84mm
stan: 08/2009
10.03
SYSTEMY WRĘBOWE
MB 59S - Zamki
ZAMEK ZAPADKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
- funkcja Wechsel (cofnięcie zapadki przy pomocy klucza)
nr esco
j.m.
DIN A
D
21-790001
szt.
L+R 32mm
35mm
S
23mm
ZAMEK ROLKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-841765
szt.
L+R 32mm
35mm
S
24mm
ZAMEK RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-790028
szt.
L+R 32mm
35mm
10.04
stan: 08/2009
S
23mm
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
MB 59S - Blachy zaczepowe
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków z zapadką max 11mm z ryglem wysuwanym i opuszczanym
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790516 szt.
L+R
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków ryglowych wysuwanych i opuszczanych
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790540 szt.
L+R
stan: 08/2009
10.05
SYSTEMY WRĘBOWE
MB 59S - Blachy zaczepowe
BLACHA ZACZEPOWA DO ELEKTROZACZEPU
TYP U
Zastosowanie:
- do stosowania z elektrozaczepami o max szerokości 16mm
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-841820 szt.
L
21-841838 szt.
R
PODKŁADKA UNIWERSALNA POD ZAMKI I BLACHY
Zastosowanie:
- podkładka umożliwia zmniejszenie odległości między
zamkiem, a blachą zaczepową
- do drzwi prawych lub lewych
- materiał: tworzywo sztuczne - kolor czarny
- do systemów wrębowych
nr esco
j.m.
DIN
21-841811 szt.
L+R
10.06
stan: 08/2009
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Aliplast - Zawiasy
ZAWIAS DRZWIOWY WRĘBOWY F-XLR
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych z
rowkiem wrębowym
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie -2/+4mm
w płaszczyźnie docisku uszczelki +/- 1 mm
- maksymalne obciążenie do 120kg w zależności od wymiarów
- z płytkami mocującymi i śrubami montażowymi
nr esco
j.m.
DIN
kolor
informacje dodatkowe
10-840556 szt.
L+R
RAL 9005
2-częściowy
10-840572 szt.
L+R
RAL 9016
2-częściowy
10-841676 szt.
L+R
Al.-EV1
2-częściowy
Uwaga: Zawiasy stosować do profili spełniających
warunki podane na rysunku.
stan: 08/2009
10.07
SYSTEMY WRĘBOWE
Aliplast - Zamki
ZAMEK ZAPADKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
- funkcja Wechsel (cofnięcie zapadki przy pomocy klucza)
nr esco
j.m.
DIN A
D
21-789992
szt.
L+R 27mm
30mm
S
23mm
ZAMEK ROLKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-841749
szt.
L+R 27mm
30mm
S
23mm
ZAMEK RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-790010
szt.
L+R 27mm
30mm
10.08
stan: 08/2009
S
23mm
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Aliplast - Blachy zaczepowe
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków z zapadką max 11mm z ryglem wysuwanym i opuszczanym
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790516 szt.
L+R
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków ryglowych wysuwanych i opuszczanych
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790540 szt.
L+R
stan: 08/2009
10.09
SYSTEMY WRĘBOWE
Aliplast - Blachy zaczepowe
BLACHA ZACZEPOWA DO ELEKTROZACZEPU
TYP U
Zastosowanie:
- do stosowania z elektrozaczepami o max szerokości 16mm
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-841820 szt.
L
21-841838 szt.
R
10.10
stan: 08/2009
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Ponzio NT60PT - Zawiasy
ZAWIAS DRZWIOWY WRĘBOWY MECHANICA
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z
profili aluminiowych zlicowanych z rowkiem wrębowym
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 1,6 mm
w pionie -1/+3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do:
2 zawiasy 80 kg
3 zawiasy 100 kg
( w zależności od wykonania profili )
- z płytkami mocującymi i śrubami montażowymi
nr esco
j.m.
DIN
kolor
informacje dodatkowe
10-673803 szt.
L+R
surowy
2-częściowy
10-673811 szt.
L+R
srebrny
2-częściowy
10-673820 szt.
L+R
czarny
2-częściowy
10-673838 szt.
L+R
biały
2-częściowy
stan: 08/2009
10.11
SYSTEMY WRĘBOWE
Ponzio NT60PT - Zamki
ZAMEK ZAPADKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
- funkcja Wechsel (cofnięcie zapadki przy pomocy klucza)
nr esco
j.m.
DIN A
D
21-789992
szt.
L+R 27mm
30mm
S
23mm
ZAMEK ROLKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-841749
szt.
L+R 27mm
30mm
S
23mm
ZAMEK RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-790010
szt.
L+R 27mm
30mm
10.12
stan: 08/2009
S
23mm
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Ponzio NT60PT - Blachy zaczepowe
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków z zapadką max 11mm z ryglem wysuwanym i opuszczanym
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790516 szt.
L+R
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków ryglowych wysuwanych i opuszczanych
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790540 szt.
L+R
stan: 08/2009
10.13
SYSTEMY WRĘBOWE
Ponzio NT60PT - Blachy zaczepowe
BLACHA ZACZEPOWA DO ELEKTROZACZEPU
TYP U
Zastosowanie:
- do stosowania z elektrozaczepami o max szerokości 16mm
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-841820 szt.
L
21-841838 szt.
R
10.14
stan: 08/2009
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Yawal PI50 - Zamki
ZAMEK ZAPADKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
- funkcja Wechsel (cofnięcie zapadki przy pomocy klucza)
nr esco
j.m.
DIN A
D
21-790001
szt.
L+R 32mm
35mm
S
23mm
ZAMEK ROLKOWO-RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-841765
szt.
L+R 32mm
35mm
S
24mm
ZAMEK RYGLOWY
Z WYSUWANYM RYGLEM
Zastosowanie:
- zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych
- uniwersalny do drzwi prawych i lewych
- blacha czołowa zamka płaska
- rygiel wysuwany
- jednostopniowy obrót rygla
nr esco
j.m.
DIN A
D
21-790028
szt.
L+R 32mm
35mm
stan: 08/2009
S
23mm
10.15
SYSTEMY WRĘBOWE
Yawal PI50 - Blachy zaczepowe
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków z zapadką max 11mm z ryglem wysuwanym i opuszczanym
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790516 szt.
L+R
BLACHA ZACZEPOWA UNIWERSALNA
TYP U
Zastosowanie:
- do zamków ryglowych wysuwanych i opuszczanych
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-790540 szt.
L+R
10.16
stan: 08/2009
www.esco.com.pl
e-mail: [email protected]
SYSTEMY WRĘBOWE
Yawal PI50 - Blachy zaczepowe
BLACHA ZACZEPOWA DO ELEKTROZACZEPU
TYP U
Zastosowanie:
- do stosowania z elektrozaczepami o max szerokości 16mm
- do drzwi z profili aluminiowych i stalowych
- typ U7x24x2mm
nr esco
j.m.
DIN
21-841820 szt.
L
21-841838 szt.
R
PODKŁADKA UNIWERSALNA POD ZAMKI I BLACHY
Zastosowanie:
- podkładka umożliwia zmniejszenie odległości między
zamkiem, a blachą zaczepową
- do drzwi prawych lub lewych
- materiał: tworzywo sztuczne - kolor czarny
- do systemów wrębowych
nr esco
j.m.
DIN
21-841811 szt.
L+R
stan: 08/2009
10.17
