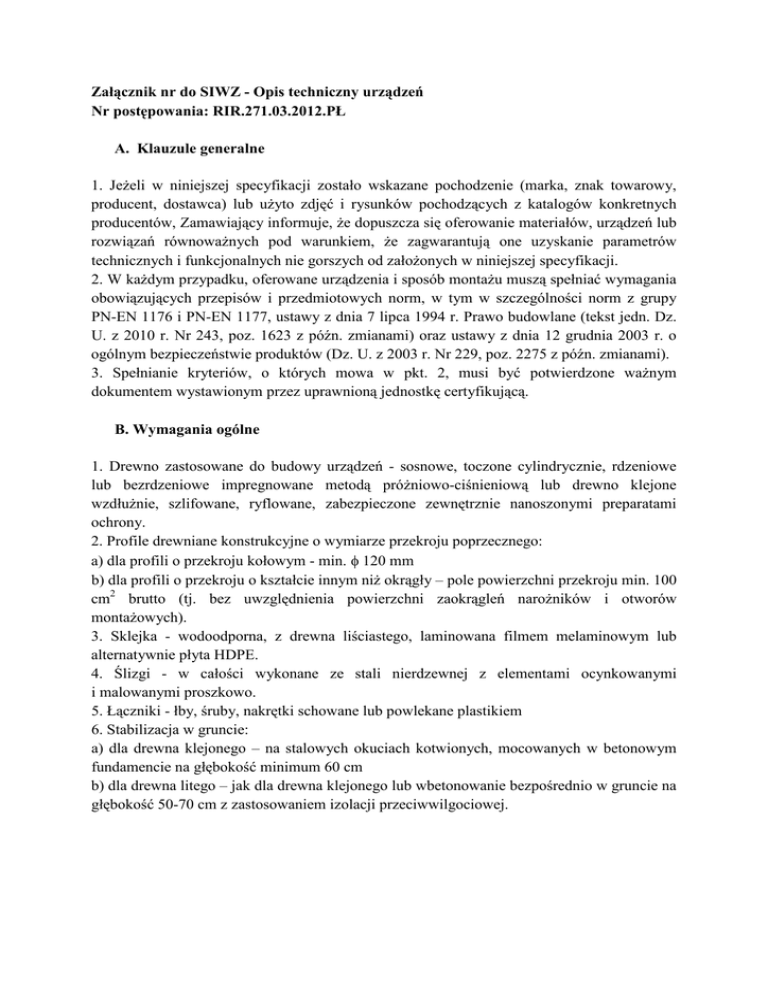

Załącznik nr 6 do SIWZ

Załącznik nr do SIWZ - Opis techniczny urządzeń
Nr postępowania: RIR.271.03.2012.PŁ
A. Klauzule generalne
1. Jeżeli w niniejszej specyfikacji zostało wskazane pochodzenie (marka, znak towarowy,
producent, dostawca) lub użyto zdjęć i rysunków pochodzących z katalogów konkretnych
producentów, Zamawiający informuje, że dopuszcza się oferowanie materiałów, urządzeń lub
rozwiązań równoważnych pod warunkiem, że zagwarantują one uzyskanie parametrów
technicznych i funkcjonalnych nie gorszych od założonych w niniejszej specyfikacji.
2. W każdym przypadku, oferowane urządzenia i sposób montażu muszą spełniać wymagania
obowiązujących przepisów i przedmiotowych norm, w tym w szczególności norm z grupy
PN-EN 1176 i PN-EN 1177, ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jedn. Dz.
U. z 2010 r. Nr 243, poz. 1623 z późn. zmianami) oraz ustawy z dnia 12 grudnia 2003 r. o
ogólnym bezpieczeństwie produktów (Dz. U. z 2003 r. Nr 229, poz. 2275 z późn. zmianami).
3. Spełnianie kryteriów, o których mowa w pkt. 2, musi być potwierdzone ważnym
dokumentem wystawionym przez uprawnioną jednostkę certyfikującą.
B. Wymagania ogólne
1. Drewno zastosowane do budowy urządzeń - sosnowe, toczone cylindrycznie, rdzeniowe
lub bezrdzeniowe impregnowane metodą próżniowo-ciśnieniową lub drewno klejone
wzdłużnie, szlifowane, ryflowane, zabezpieczone zewnętrznie nanoszonymi preparatami
ochrony.
2. Profile drewniane konstrukcyjne o wymiarze przekroju poprzecznego:
a) dla profili o przekroju kołowym - min. φ 120 mm
b) dla profili o przekroju o kształcie innym niż okrągły – pole powierzchni przekroju min. 100
cm2 brutto (tj. bez uwzględnienia powierzchni zaokrągleń narożników i otworów
montażowych).
3. Sklejka - wodoodporna, z drewna liściastego, laminowana filmem melaminowym lub
alternatywnie płyta HDPE.
4. Ślizgi - w całości wykonane ze stali nierdzewnej z elementami ocynkowanymi
i malowanymi proszkowo.
5. Łączniki - łby, śruby, nakrętki schowane lub powlekane plastikiem
6. Stabilizacja w gruncie:
a) dla drewna klejonego – na stalowych okuciach kotwionych, mocowanych w betonowym
fundamencie na głębokość minimum 60 cm
b) dla drewna litego – jak dla drewna klejonego lub wbetonowanie bezpośrednio w gruncie na
głębokość 50-70 cm z zastosowaniem izolacji przeciwwilgociowej.
C. Opis urządzeń, wymagania techniczne i gabarytowe
1. Zestaw zabawowy nr 1
W skład zestawu wchodzą: 1 Wieża z dachem dwuspadowym, 1 Wieża z dachem skośnym, 1
Zjeżdżalnia głęboka, 9 Zabezpieczeń, 2 Podesty, 3 Platformy, 1 Wejściówka, 1 Rurka nad
zjeżdżalnią, 1 Rura strażacka, 1 Pomost wiszący, 1 Pomost stały.
Wymiary w rzucie poziomym: ok. 7,4 x 5,4m; wysokość ok. 3,5 m.
Orientacyjny kształt zestawu prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (daszku, ślizgawki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
- wzajemnego układu przestrzennego poszczególnych elementów składowych zestawu.
2. Zestaw zabawowy nr 2
Zestaw złożony z dwóch wież z daszkami, połączonych pomostem ruchomym,
podwieszanym na łańcuchach, ze ślizgawką oraz wejściowym trapem stałym. Wypełnienia ze
sklejki wodoodpornej.
Wymiary w rzucie poziomym: ok. 5,0 x 4,0 m; wysokość ok. 3,0 m.
Orientacyjny kształt zestawu prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (daszku, ślizgawki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
- wzajemnego układu przestrzennego poszczególnych elementów składowych zestawu.
3. Zestaw zabawowy nr 3
W skład zestawu wchodzą: 2 trapy wejściowe stałe, pomost wiszący belkowy – podwieszany na
łańcuchach, pomost stały oraz platforma ze ślizgawką.
Wymiary w rzucie poziomym: ok. 4m x 4,8m; wys. ok 1,5 m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (ślizgawki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
- wzajemnego układu przestrzennego poszczególnych elementów składowych zestawu
4. Zestaw zabawowy nr 4
Zestaw złożony z wieży z daszkiem i ślizgawką, połączonej z półwieżą bez daszku z trapem
wejściowym stałym.
Wymiary w rzucie poziomym: ok. 6,0 x 2,2 m; wysokość ok. 3,3 m.
Orientacyjny kształt zestawu prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (daszku, ślizgawki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
- wzajemnego układu przestrzennego poszczególnych elementów składowych zestawu.
5. Zestaw zabawowy nr 5
Zestaw złożony z wieży z daszkiem i ślizgawką oraz trapem stałym (lub drabinką)
Wymiary w rzucie poziomym: ok. 1m x 1m; wys. ok. 3,5m
Orientacyjny kształt zestawu prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (daszku, ślizgawki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
- wzajemnego układu przestrzennego poszczególnych elementów składowych zestawu.
6. Zestaw zabawowy nr 6
Zestaw złożony z pomostu belkowego podwieszanego na łańcuchach z dwoma trapami
wejściowymi stałymi.
Wymiary w rzucie poziomym: ok. 5,2 x 1,0 m; wysokość ok. 1,6 m.
Orientacyjny kształt zestawu prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil belki, itp.)
- kolorystyki
- wymiarów: +30% / -10%
7. Karuzela tarczowa
Karuzela tarczowa z ławeczkami i stolikiem f 150 cm, wykonana z rur stalowych
malowanych proszkowo, wyłożona blachą aluminiową ryflowaną, stolik z blachy
nierdzewnej, ławeczki wyłożone sklejką wodoodporną. Połączenie części ruchomej z
podstawą fundamentową łożyskowane.
Wymiary w rzucie poziomym: koło o średnicy ok. 1,50 m. – 1 kpl.
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (ławeczki, stolik, itp.)
- kolorystyki
- ilości wejść - dwa lub jedno
- wymiarów: +10% / -10%
8. Bujak – huśtawka
Bujak – huśtawka (huśtawka ważka na sprężynie)
Wymiary w rzucie poziomym: ok. 1,52 x 0,28 m; wysokość ok. 0,7 m.
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil belki, siedziska, pałąki, itp.)
- kolorystyki
- wymiarów: +10% / -10%
9. Huśtawka ważka
Huśtawka wagowa „ważka”
Wymiary w rzucie poziomym: ok. 3,00 m x 0,45 m; wysokość ok. 0,8 m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil belki, siedziska, pałąki, itp.)
- kolorystyki
- wymiarów: +10% / -10%
10. Huśtawka podwójna
Huśtawka wahadłowa podwójna. Siedziska powlekane gumą, w tym jedno siedzisko płaskie i
jedno siedzisko tzw. „koszyk”.
Wymiary w rzucie poziomym: ok. 2,50 m x 3,00 m; wysokość ok. 2,20 m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (siedziska, itp.)
- kolorystyki
- wymiarów: +20% / -10%
11. Domek z balkonami
Wymiary w rzucie poziomym: średnica ok. 2m; wys. 2,5m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (dachu, itp.)
- kolorystyki
- wymiarów: +30% / -10%
12. Bujak na sprężynie – motyw rower
Bujak sprężynowy, wykonany ze sklejki wodoodpornej, osadzony na sprężynie.
Wymiary w rzucie poziomym: ok. 1,0 x 0,35 m; wysokość ok. 85 cm
Orientacyjny kształt zestawu prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (siedzisko itp.)
- kolorystyki
- wymiarów: +30% / -10%
13. Bujak na sprężynie
Bujak sprężynowy, wykonany ze sklejki wodoodpornej, osadzony na sprężynie.
Wymiary w rzucie poziomym: ok. 1,0 x 0,35 m; wysokość ok. 85 cm
Orientacyjny kształt zestawu prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (motyw zwierzęcy: konik, kogut, żyrafa,
słoń, itp.)
- kolorystyki
- wymiarów: +30% / -10%
14. Piaskownica
Piaskownica w kształcie kwadratu wykonana z bali drewnianych, montowana na stałe w
gruncie.
Wymiary w rzucie poziomym: ok. 3,12 x 3,12 m; wysokość: ok. 0,3 m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- wymiarów: +20% / -10%
15.
Ławka z oparciem
Ławka z oparciem wykonana z bali drewnianych, montowana na stałe w gruncie.
Wymiary w rzucie poziomym: 1,50 x 0,40 m, wysokość: 85 cm
Orientacyjny kształt urządzenia prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- materiału konstrukcji – dopuszcza się konstrukcję stalową
- wymiarów: +30% / -10%
16.
Ławka bez oparcia
Ławka bez oparcia wykonana z bali drewnianych, montowana na stałe w gruncie.
Wymiary w rzucie poziomym: 1,50 x 0,40 m, wysokość: 45 cm
Orientacyjny kształt urządzenia prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- materiału konstrukcji - dopuszcza się konstrukcję stalową
- wymiarów: +30% / -10%
17. Ława biesiadna
Ława biesiadna, złożona z dwóch ławek oraz stołu, wykonanych z bali drewnianych,
montowanych na stałe w gruncie.
Wymiary w rzucie poziomym: 1,50 x 1,30 m, wysokość: 85 cm
Orientacyjny kształt urządzenia prezentuje rysunek:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- wymiarów: +30% / -10%
18. Kosz na śmieci
Kosz na śmieci wykonany z bali drewnianych z wypełnieniem z blachy stalowej ocynkowanej
Wymiary: średnica ok. 0,30 m, pojemność ok. 30 l.
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- wymiarów: +30% / -10%
19. Tablica regulaminowa
Tablica regulaminowa drukowana na podkładzie z blachy stalowej ocynkowanej lub z pleksi,
montowana na stelażu z bali drewnianych.
Wymiary całości: szerokość ok. 0,70 m, wysokość ok. 3,00 m
Wymiary tablicy regulaminowej: szerokość: 0,42 m, wysokość: 0,60 m
Orientacyjny kształt urządzenia prezentuje zdjęcie:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (profil konstrukcji, itp.)
- wymiarów: +20% / -20%
- treści (do uzgodnienia)
20. Bezpieczna nawierzchnia sztuczna
Bezpieczna nawierzchnia sztuczna elastyczna do ułożenia punktowego w miejscach
najbardziej obciążonych użytkowaniem przez dzieci (np. pod bujak, huśtawkę ważką,
huśtawkę wahadłową, okolice ślizgawki, itp.) bezpośrednio na gruncie (bez konieczności
przygotowania wylewki betonowej). Płytki powinny absorbować swobodny upadek
z wysokości min.1,5 m, co powinno być potwierdzone odpowiednim certyfikatem zgodności
z normą PN-EN 1177.
Wymiary pojedynczego elementu w rzucie poziomym: ok. 0,5 x 0,5 m; grubość ok. 45 mm
Orientacyjny kształt prezentują zdjęcia:
Odstępstwa dopuszczalne są w zakresie:
- kształtu poszczególnych elementów składowych (prostokąty, trójkąty, itp.)
- wymiarów: +100% / -10%
- kolorystyki
