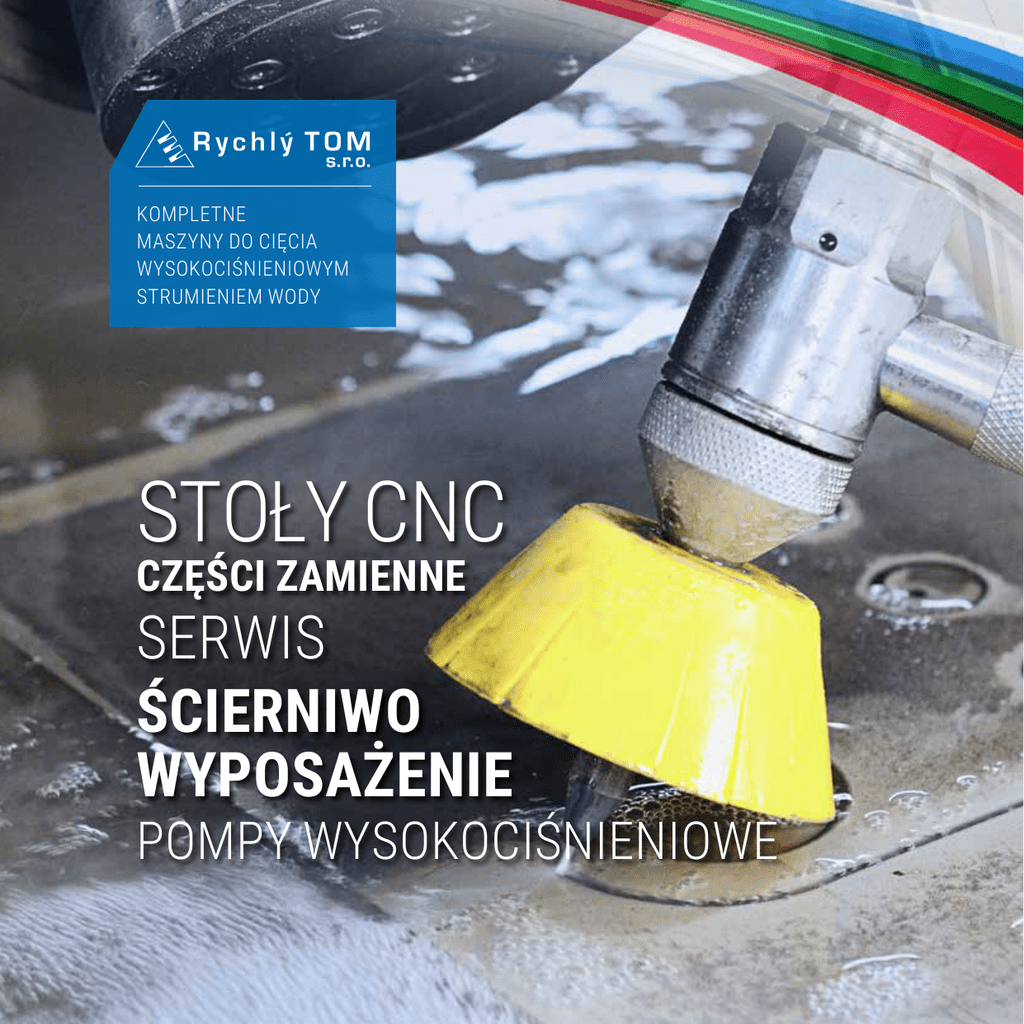

stoły cnc - Rychlý TOM

KOMPLETNE
MASZYNY DO CIĘCIA
WYSOKOCIŚNIENIOWYM
STRUMIENIEM WODY
STOŁY CNC
CZĘŚCI ZAMIENNE
SERWIS
ŚCIERNIWO
WYPOSAŻENIE
POMPY WYSOKOCIŚNIENIOWE
STOŁY CNC
RED LINE
Stoły CNC Red Line umoliwiają najszerszą możliwą konfigurację
spełniającą potrzeby kientów I jednocześnie oferują możliwość
wszelkich upgrade w przyszłości bez skomplikowanych
ingerencji do technologii.
Element kształtowy 3D
Aluminiowy element kształtowy
łopatka 3D
MAKSYMALNE PRĘDKOŚCI
SKRAWANIA
MAKSYMALNE WARIANTY
WYMIAROWE
WZNIOS OSI Z
DOKŁADNOŚĆ
POZYCJONOWANIA
POWTARZALNA
DOKŁADNOŚĆ
LICZBA SUPORTÓW;
LICZBA GŁOWIC TNĄCYCH
0,1 - 20.000 mm/min
6.000 x 12.000 mm
300 mm standard
± 0,03 mm
± 0,02 mm
1-2; 1-4
OŚ ROTACJI
Oś rotacji do dzielenia rur jest poza napędzanym
urządzeniem, dokładność pozycjonowania ± 0,1°.
Możliwość cięcia rur do średnicy 300 mm.
SYSTEM TNĄCY 3D PAC 60
5-osiowa głowica skrawająca PAC 60
umożliwiająca 2D i 3D cięcie z eliminacją
podcinania. Możliwość wychylanie ± 60° we
wszystkich osiach.
STOŁY CNC
BLUE LINE
Wysoką wartością dodaną tego rozwiązania konstrukcyjnego jest
możliwość dzielenia kształtowego grubych I cienkich materiałów, kiedy
kładzie się nacisk na prędkość z zachowaniem jakości cięcia.
Element kształtowy
marmurowy MOTYL
Element kształtowy
granit czarny Orzeł
MAKSYMALNE PRĘDKOŚCI
SKRAWANIA
MAKSYMALNE WARIANTY
WYMIAROWE
WZNIOS OSI Z
DOKŁADNOŚĆ
POZYCJONOWANIA
POWTARZALNA
DOKŁADNOŚĆ
LICZBA SUPORTÓW;
LICZBA GŁOWIC TNĄCYCH
0,1- 18.000 mm/min
4.000 x 4.000 mm
250 mm standard
± 0,02 mm
± 0,02 mm
1-2; 1-4
SYSTEM TNĄCY 3D RT 15–BASIC
Głowica uchylna jest przeznaczona zwłaszcza do obracania
głowicy frezerskiej on kąt podcinania. Wynikiem jest prostopadła
krawędź żądanego elementu. Mechanika jest dostosowana do
wychylenia narzędzia skrawającego w osi U ± 15° i w osi V ± 15°.
RĘCZNE ZDALNE STEROWANIE
Zmienna prędkość ruchu jest tylko kwestią
wielkości wychylenia elementu sterowniczego.
Następne funkcje można zadawać z pomocą
uprzednio zdefiniowanych przycisków na panelu
ręcznym sterownika.
STOŁY CNC
GREEN LINE
Linia Green line stłów do cięcia CNC jest ekonomicznym rozwiązaniem
przeznaczonym do mniejszych zakładów. Stśł jest koncypowany jako
urządzenie kompleksowe z przygotowaniem montażowym, to znaczy
standardową instalację jest w stanie przeprowadzić sam klient.
Element
kształtowy z
tworzywa szt.
Plastyka ze stali
nierdzewnej
KOTWICA
MAKSYMALNE PRĘDKOŚCI
SKRAWANIA
MAKSYMALNE WARIANTY
WYMIAROWE
WZNIOS OSI Z
DOKŁADNOŚĆ
POZYCJONOWANIA
POWTARZALNA
DOKŁADNOŚĆ
LICZBA SUPORTÓW;
LICZBA GŁOWIC TNĄCYCH
0,1- 15.000 mm/min
1.500 x 3.000 mm
200 mm standard
± 0,04 mm
± 0,03 mm
1; 1-2
TRANSPORT CIŚNIENIOWY ŚCIERNIWA
Uniwersalny transpor ciśnieniowy ścierniwa przeznaczony
do wszystkich typów technologií wszystkich producentów.
ELEKTRONICZNY DOZOWNIK
ŚCIERNIWA
Elektroniczny dozownik ścierniwa umożliwia
płynną regulację ścierniwa w trakcie cięcia.
STOŁY CNC
JET LINE
Linia Jet line stołów do cięcia jest to linia modelowa przeznaczona
do dzielenia materiału czystą wodą bez
domieszki ścierniwa.
Plastyka z czarnej
gąbki
Plastyka z utwardzanego
materiału piankowego
MAKSYMALNE PRĘDKOŚCI
SKRAWANIA
MAKSYMALNE WARIANTY
WYMIAROWE
WZNIOS OSI Z
DOKŁADNOŚĆ
POZYCJONOWANIA
POWTARZALNA
DOKŁADNOŚĆ
LICZBA SUPORTÓW;
LICZBA GŁOWIC TNĄCYCH
0,1- 20.000 mm/min
6.000x12.000 mm
110 mm standard
± 0,02 mm
± 0,02 mm
1-2; 1-10
IGEMS
WRYKRYS
Oprogramowanie 2D i 3D CAD/
CAM do pżrzygotowania
technologicznego planów cięcia,
modułowa koncepcja programu.
WRYKRYS jest to program CAD/CAM
do przygotowania technologicznego
produkcji na maszynach do cięcia
płomieniem i cięcia CNC.
UKŁAD STEROWANIA
RTDRIVE 2.3
Układ sterowania przeznaczony do
wszystkich modeli typu stołów CNC i ich
warianty.
POMPY
WYSOKOCIŚNIENIOWE
NEOLINE NL-I 40
STREAMLINE SL-VI 50 PLUS
Moc silnika
29 kW / 40 hp
Moc silnika
37 kW / 50 hp
Zakres ciśnienia
500 – 3.800 bar
Zakres ciśnienia
500 – 4.136 bar
Maks. przepływ przy maks. ciśnieniu
2,7 l/min
Maks. przepływ przy maks. ciśnieniu
4,1 l/min
STREAMLINE SL-VI PRO
PRO 60
PRO 125
SL-V 50 OEM - RT
SL-V 50 PLUS RT
SL-V 50 STD-RT
Moc silnika
45 kW / 60 hp
93 kW / 125 hp
Moc silnika
37 kW / 50 hp
37 kW / 50 hp
Zakres ciśnienia
800 – 6.200 bar
800 – 6.200 bar
Zakres ciśnienia
500 – 4.136 bar
500 – 3.800 bar
Maks. przepływ przy maks.
ciśnieniu
3,4 l/min
6,8 l/min
Maks. przepływ przy maks.
ciśnieniu
3,6 l/min
3,8 l/min
AKCESORIA
UKŁAD ODMULANIA RT - AOS - 3
Podstawą technologii jest wysoce wydajna membranowa
pompa pneumatyczna, która jest w stanie odsysać ze
zbieracza resztki ścierniwa i zanieczyszczenia mechaniczne aż
do wielkości 4 mm.
ŁATWA MANIPULACJA
Innowacyjne rozwiązanie układu odmulania ścierniwa typu
RT-AOS-3 ułatwia obsługę urządzenia. Po otwarciu przednich
drzwiczek wszelka dalsza manipulacja przebiega z pomocą
wózka widłowego. Po oddzieleniu górnej rampy odmulania
wraz z big-bagiem bezpiecznie przewozi się go na miejsca
składowania. Nie jest konieczne odbezpieczanie i zawiązywanie
big-bagu podczas zdejmowania z rampy. Pusty big-bag umocuje
się na rampie ze zdjętą rampą i z pomocą wózka widłowego
osadza z powrotem do konstrukcji odmulania. Szybko i łatwo.
AQUALINE I
Głowica AQUALINE I ma masę zaledwie 1,8 kg (3,9 funta),
zapewniająca wysoką elastyczność iułatwia aplikacje z
wieloma głowicami i aplikacje 3-D. Może być wyposażona w
dysze szafirowe lub diamentowe, według tego, która jest lepsza
dla danego procesu.
NIEZAWODNOŚĆ W EKSTREMALNYCH WARUNKACH
Nasza głowica do cięcia z czystą wodą AQUALINE I zdobyła w
przemyśle świetną opinię, ponieważ należy do najszybszych
i najbardziej niezawodnych głowic tnących czystą wodą,
pracujących w ekstremalnych warunkach z najszybszymi
czasami reakcji i cechuje ją wysoka jakość i długa żywotność
komponentów.
WYSOKOWYDAJNY ZAWÓR WYSOKOCIŚNIENIOWY
Wielokrotne cykle cięcia stwarz7ają w tych branżach przemysłu
ogromne wymagania co do prędkości cyklu włączenia/
wyłączenia i niezawodności zaworów wysokociśnieniowych
podczas cięcia. KMT AQUALINE I przynosi przemysłowi w
tym zakresie najwyższą jakość i najlepsze rozwiązanie. W
zależności od zastosowania dostępne są do cięcia normalnie
zamknięte (N/C) i normalnie otwarte (N/O) zawory. Zawór
cięcia zwykle rozłącza w czasie krótszym niż 50 ms, w
zależności od ciśnienia roboczego.
WYPOSAŻENIE
KRZYŻ LASEROWY
CZUJNIK WYSOKOŚCI
DOTYKOWY
CZĘŚCI ZAMIENNE
CZUJNIK WYSOKOŚCI
LASEROWY
OŚ WIERCENIA
SERWIS
KVALITA, STABILITA, KNOW HOW, SERWIS,
NIEZAWODNOŚĆ, SZCZEROŚĆ
RYCHLÝ TOM, S.R.O.
Výrava 80
503 03 Smiřice
WWW.RYCHLYTOM.CZ
[email protected]
02 | 2016
