zał_3_3_7_ do SIWZ opis do proj. drenau

Orlik 2012 Zakret
1

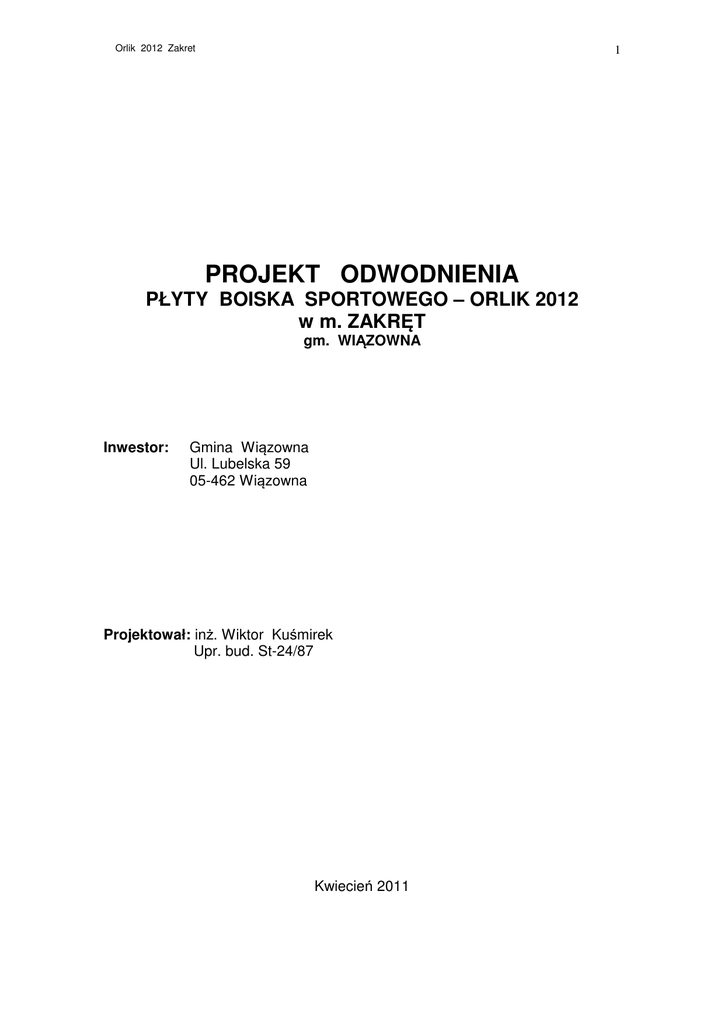

PROJEKT ODWODNIENIA
PŁYTY BOISKA SPORTOWEGO – ORLIK 2012
w m. ZAKRĘT
gm. WIĄZOWNA
Inwestor:
Gmina Wiązowna
Ul. Lubelska 59
05-462 Wiązowna
Projektował: inż. Wiktor Kuśmirek
Upr. bud. St-24/87
Kwiecień 2011
Orlik 2012 Zakret
2
SPIS TREŚCI
Część opisowa
1. Przedmiot opracowania
2. Podstawa opracowania
3. Charakterystyka odwadnianego obiektu
4. Warunki gruntowo wodne
5. Opis projektowanego drenażu
6. Rozwiązania materiałowe
Część graficzna
1. Przebieg tras drenażu
2. Przekrój podłużny
3. wyprowadzenie wód do rowu
Załączniki
-
oświadczenie projektanta
-
zaświadczenia o przynależności do MOIIB
-
uprawnienia zawodowe
-
opinia geotechniczna
Orlik 2012 Zakret
3
OPIS TECHNICZNY
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt odwodnienia płyty boiska sportowego
zlokalizowanego na terenie szkoły podstawowej w m. Zakręt w gminie
Wiązowna na działce ewidencyjnej nr 397/3.
2. Podstawa opracowania
-
projekt podstawowy boiska
opinia geotechniczna
zlecenia projektanta obiektu
3. Charakterystyka odwadnianego obiektu
Na terenie projektowanego boiska sportowego „Orlik 2012” usytuowane
będzie boisko do piłki nożnej, boisko do siatkówki i budynki zaplecza
sanitarno szatniowego.
Wymiary projektowanych boisk 32,3x95,2 m. Nawierzchnia ze sztucznej
trawy na podbudowie z kruszyw mineralnych
Odwodnienie obejmuje odprowadzenie wody opadowej z boisk.
4. Warunki gruntowo wodne
Teren przewidziany pod budowę boiska znajduje się wysoczyźnie
polodowcowej i pokrywają go utwory czwartorzędowe pochodzenia
wodnolodowcowego.
Teren wyniesiony jest na wysokość 107,4-107,8 m nad poziom morza.
Powierzchnia terenu jest nachylona w kierunku południowym tj. w kierunku
rowu odwadniającego biegnącego po południowej granicy projektowanego
boiska.
Pod warstwą gleby i nasypów gr. 0,5-0,6 m występują grunty
spoiste (nieprzepuszczalne) reprezentowane przez gliny piaszczyste,
których do głębokości 2,5 m nie przewiercono.
Woda gruntowa występuje w formie sączeń występujących w glinie
piaszczystej, które przy małych opadach atmosferycznych mogą zanikać.
5. Opis projektowanego drenażu
Na części terenu, który ma być odwadniany istnieje drenaż ale on jest nie
drożny i dlatego zaprojektowano nową sieć drenacyjną. Przebieg tras
nowych urządzeń melioracyjnych przecina istniejący drenaż. Końcówki
istniejących przeciętych sączków –zabetonować.
Orlik 2012 Zakret
4
Odprowadzenie wody opadowej z płyty boiska sportowego odbywać będzie
się drenażem odsączającym, poziomym. Woda odprowadzana będzie do
pobliskiego rowu.
Zaprojektowano drenaż z rury drenarskiej karbowanej PVC-u o średnicy
Dz/Dw=75/65 mm. Rury odsączające układane będą w poprzek boiska co
6,0 i 6,5 m ze spadkiem 4‰ w kierunku zachodnim tj. do przewodu
zbiorczego PVC-u o średnicy Dz/Dw = 126/113 mm. Włączenia rur
drenarskich z przewodem zbiorczym wykonać trójnikiem drenarskim
113/65 –90O. Przewód zbiorczy odprowadzający wodę opadową do rowu j
ułożyć ze spadkiem 5‰. Każdą rurę drenażową zakończyć zaślepką.
Na trasie przewodu zbiorczego zaprojektowano 3 studzienki kontrolne z rur
karbowanych o średnicy 315 mm i wysokości 1250 mm.
Najwyższy punkt
drenażu
układać na głębokości 10cm poniżej
powierzchni koryta wykonanego na podbudowę boiska. Rury drenarskie
owinięte geowłókniną ułożyć w rowkach szerokości 30 cm na podsypce z
piasku gr. 10 cm a rowek po ułożeniu rur wypełnić żwirem filtracyjnym o
frakcji 4-16-32 mm. Rowek z drenażem przykryć dodatkową warstwą
geowłókniny.
Odprowadzenie wód opadowych z boiska odbywać się będzie poprzez
system drenażu do rowu odwadniającego przepływającego po południowej
granicy odwadnianego terenu .
6. Rozwiązania materiałowe
- przewody odsączające z rur perforowanych, karbowanych o
średnicy 75 mm w otulinie z geowłókniny – 669,0 m
- przewody zbiorcze z rur perforowanych, karbowanych o średnicy
126/113 mm w otulinie z geowłókniny, - 89,5 m
- trójniki łączące 126x75– 900 - 12 szt.
- zaślepki końcówek – korki 65 mm 15 szt.
- studzienki kontrolne - szt. 3
- pokrywa żeliwna do rury karbowanej /studzienki kontrolnej/ szt. 3
- piasek – 23,0 m3
- żwir frakcji 4-16 -32mm - 46, m3
- geowłóknina – 380,0 m2
- beton
0,8 m3
- rura PCV Φ 150
- 5,0 m
Orlik 2012 Zakret
5
Wiktor Kuśmirek
05-402 Otwock
ul. Skrzetuskiego 20
Otwock, kwiecień 2011
OŚWIADCZENIE
Oświadczam, że projekt budowlany odwodnienia boiska sportowego –
ORLIK 2012 w m. Zakręt przy ulicy Szkolnej na działce ewidencyjnej nr 397/3
w gminie Wiązowna, wykonany został zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy technicznej.
