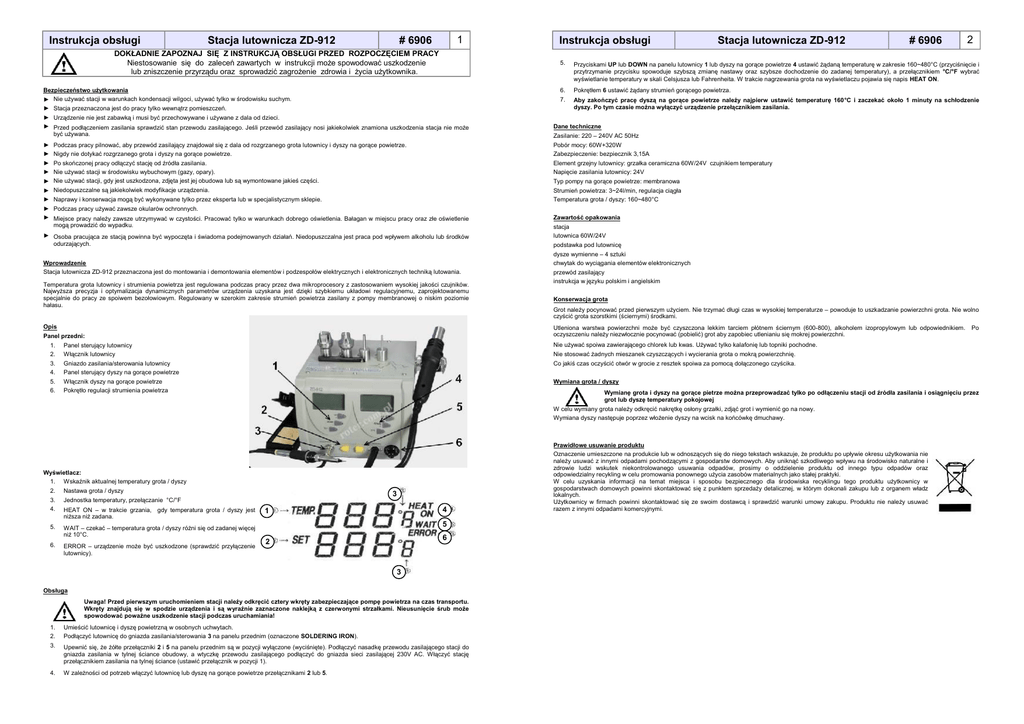

Instrukcja obsługi Stacja lutownicza ZD-912 # 6906 1

Instrukcja obsługi
Stacja lutownicza ZD-912
1
# 6906
DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY
Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie
lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika.
Bezpieczeństwo użytkowania
► Nie używać stacji w warunkach kondensacji wilgoci, używać tylko w środowisku suchym.
► Stacja przeznaczona jest do pracy tylko wewnątrz pomieszczeń.
► Urządzenie nie jest zabawką i musi być przechowywane i używane z dala od dzieci.
► Przed podłączeniem zasilania sprawdzić stan przewodu zasilającego. Jeśli przewód zasilający nosi jakiekolwiek znamiona uszkodzenia stacja nie może
być używana.
►
►
►
►
►
►
►
►
►
Podczas pracy pilnować, aby przewód zasilający znajdował się z dala od rozgrzanego grota lutownicy i dyszy na gorące powietrze.
Nigdy nie dotykać rozgrzanego grota i dyszy na gorące powietrze.
Po skończonej pracy odłączyć stację od źródła zasilania.
Nie używać stacji w środowisku wybuchowym (gazy, opary).
Nie używać stacji, gdy jest uszkodzona, zdjęta jest jej obudowa lub są wymontowane jakieś części.
Niedopuszczalne są jakiekolwiek modyfikacje urządzenia.
Naprawy i konserwacja mogą być wykonywane tylko przez eksperta lub w specjalistycznym sklepie.
Instrukcja obsługi
Stacja lutownicza ZD-912
# 6906
2
5.
Przyciskami UP lub DOWN na panelu lutownicy 1 lub dyszy na gorące powietrze 4 ustawić żądaną temperaturę w zakresie 160~480°C (przyciśnięcie i
przytrzymanie przycisku spowoduje szybszą zmianę nastawy oraz szybsze dochodzenie do zadanej temperatury), a przełącznikiem °C/°F wybrać
wyświetlanie temperatury w skali Celsjusza lub Fahrenheita. W trakcie nagrzewania grota na wyświetlaczu pojawia się napis HEAT ON.
6.
7.
Pokrętłem 6 ustawić żądany strumień gorącego powietrza.
Aby zakończyć pracę dyszą na gorące powietrze należy najpierw ustawić temperaturę 160°C i zaczekać około 1 minuty na schłodzenie
dyszy. Po tym czasie można wyłączyć urządzenie przełącznikiem zasilania.
Dane techniczne
Zasilanie: 220 – 240V AC 50Hz
Pobór mocy: 60W+320W
Zabezpieczenie: bezpiecznik 3,15A
Element grzejny lutownicy: grzałka ceramiczna 60W/24V czujnikiem temperatury
Napięcie zasilania lutownicy: 24V
Typ pompy na gorące powietrze: membranowa
Strumień powietrza: 3~24l/min, regulacja ciągła
Temperatura grota / dyszy: 160~480°C
Podczas pracy używać zawsze okularów ochronnych.
Miejsce pracy należy zawsze utrzymywać w czystości. Pracować tylko w warunkach dobrego oświetlenia. Bałagan w miejscu pracy oraz złe oświetlenie
mogą prowadzić do wypadku.
► Osoba pracująca ze stacją powinna być wypoczęta i świadoma podejmowanych działań. Niedopuszczalna jest praca pod wpływem alkoholu lub środków
odurzających.
Wprowadzenie
Stacja lutownicza ZD-912 przeznaczona jest do montowania i demontowania elementów i podzespołów elektrycznych i elektronicznych techniką lutowania.
Temperatura grota lutownicy i strumienia powietrza jest regulowana podczas pracy przez dwa mikroprocesory z zastosowaniem wysokiej jakości czujników.
Najwyższa precyzja i optymalizacja dynamicznych parametrów urządzenia uzyskana jest dzięki szybkiemu układowi regulacyjnemu, zaprojektowanemu
specjalnie do pracy ze spoiwem bezołowiowym. Regulowany w szerokim zakresie strumień powietrza zasilany z pompy membranowej o niskim poziomie
hałasu.
Opis
Panel przedni:
1. Panel sterujący lutownicy
2. Włącznik lutownicy
3. Gniazdo zasilania/sterowania lutownicy
4. Panel sterujący dyszy na gorące powietrze
5. Włącznik dyszy na gorące powietrze
6. Pokrętło regulacji strumienia powietrza
Wskaźnik aktualnej temperatury grota / dyszy
Nastawa grota / dyszy
5.
WAIT – czekać – temperatura grota / dyszy różni się od zadanej więcej
niż 10°C.
6.
ERROR – urządzenie może być uszkodzone (sprawdzić przyłączenie
lutownicy).
Konserwacja grota
Grot należy pocynować przed pierwszym użyciem. Nie trzymać długi czas w wysokiej temperaturze – powoduje to uszkadzanie powierzchni grota. Nie wolno
czyścić grota szorstkimi (ściernymi) środkami.
Po
Nie używać spoiwa zawierającego chlorek lub kwas. Używać tylko kalafonię lub topniki pochodne.
Nie stosować żadnych mieszanek czyszczących i wycierania grota o mokrą powierzchnię.
Co jakiś czas oczyścić otwór w grocie z resztek spoiwa za pomocą dołączonego czyścika.
Wymiana grota / dyszy
Wymianę grota i dyszy na gorące pietrze można przeprowadzać tylko po odłączeniu stacji od źródła zasilania i osiągnięciu przez
grot lub dyszę temperatury pokojowej
W celu wymiany grota należy odkręcić nakrętkę osłony grzałki, zdjąć grot i wymienić go na nowy.
Wymiana dyszy następuje poprzez włożenie dyszy na wcisk na końcówkę dmuchawy.
3
Jednostka temperatury, przełączanie °C/°F
HEAT ON – w trakcie grzania, gdy temperatura grota / dyszy jest
niższa niż zadana.
stacja
lutownica 60W/24V
podstawka pod lutownicę
dysze wymienne – 4 sztuki
chwytak do wyciągania elementów elektronicznych
przewód zasilający
instrukcja w języku polskim i angielskim
Utleniona warstwa powierzchni może być czyszczona lekkim tarciem płótnem ściernym (600-800), alkoholem izopropylowym lub odpowiednikiem.
oczyszczeniu należy niezwłocznie pocynować (pobielić) grot aby zapobiec utlenianiu się mokrej powierzchni.
Wyświetlacz:
1.
2.
3.
4.
Zawartość opakowania
4
1
5
6
2
3
Obsługa
Uwaga! Przed pierwszym uruchomieniem stacji należy odkręcić cztery wkręty zabezpieczające pompę powietrza na czas transportu.
Wkręty znajdują się w spodzie urządzenia i są wyraźnie zaznaczone naklejką z czerwonymi strzałkami. Nieusunięcie śrub może
spowodować poważne uszkodzenie stacji podczas uruchamiania!
1.
2.
3.
Umieścić lutownicę i dyszę powietrzną w osobnych uchwytach.
Podłączyć lutownicę do gniazda zasilania/sterowania 3 na panelu przednim (oznaczone SOLDERING IRON).
4.
W zależności od potrzeb włączyć lutownicę lub dyszę na gorące powietrze przełącznikami 2 lub 5.
Upewnić się, że żółte przełączniki 2 i 5 na panelu przednim są w pozycji wyłączone (wyciśnięte). Podłączyć nasadkę przewodu zasilającego stacji do
gniazda zasilania w tylnej ściance obudowy, a wtyczkę przewodu zasilającego podłączyć do gniazda sieci zasilającej 230V AC. Włączyć stację
przełącznikiem zasilania na tylnej ściance (ustawić przełącznik w pozycji 1).
Prawidłowe usuwanie produktu
Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie
należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i
zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz
odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w
gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu lub z organem władz
lokalnych.
Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać
razem z innymi odpadami komercyjnymi.
