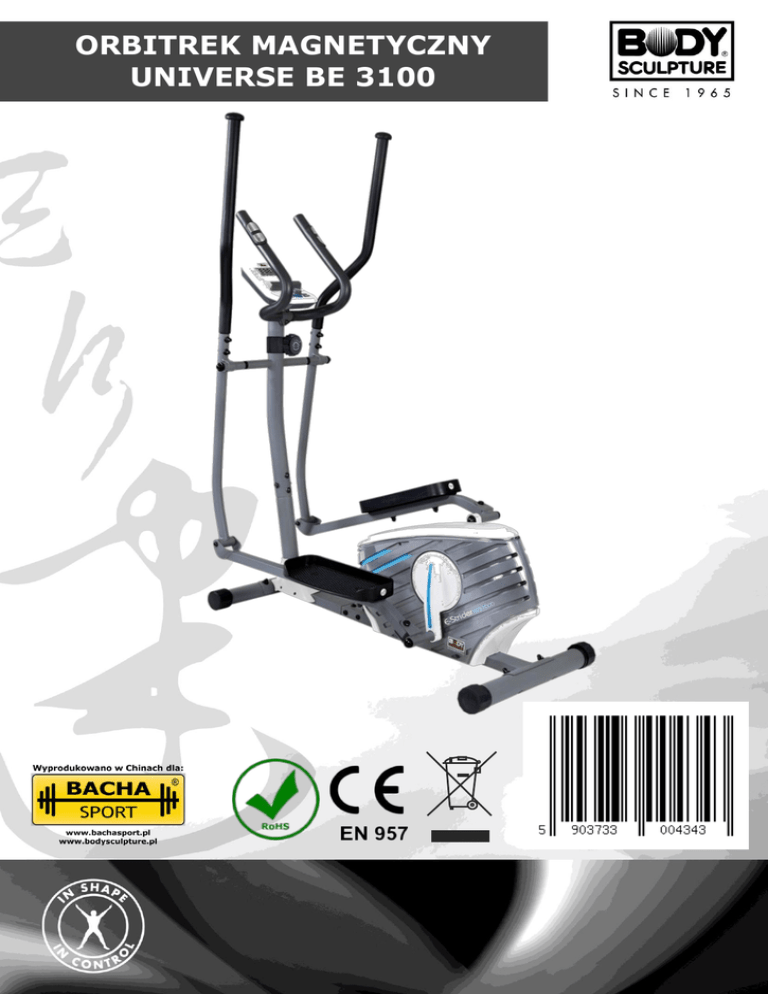

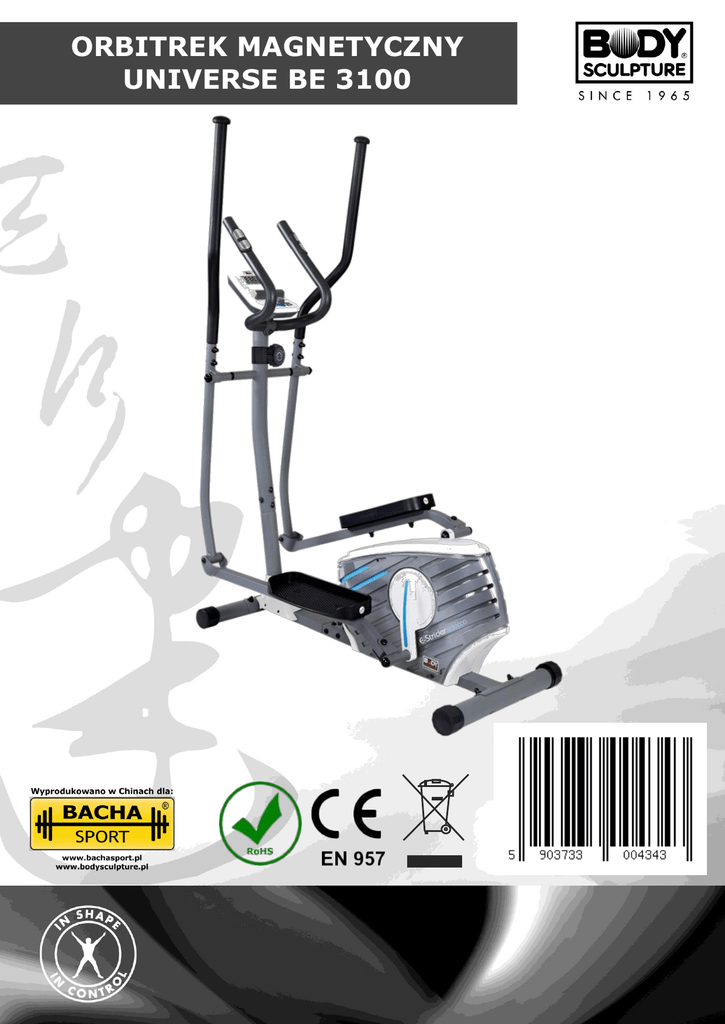

ORBITREK MAGNETYCZNY
UNIVERSE BE 3100
0
WAŻNE INFORMACJE
Ogólne zasady użytkowania i odpowiedzialności użytkownika mające zagwarantować właściwą
pracę urządzenia. Nie stosowanie się do poniższych zaleceń powoduje unieważnienie
gwarancji.
1. Należy zapoznać się z całą instrukcją obsługi przed złożeniem i użytkowaniem sprzętu. W czasie
składania i użytkowania sprzętu nie pozwól dzieciom przebywać w pobliżu. Elementy sprzętu
i opakowania mogą stanowić zagrożenie dla dzieci.
2. Bardzo uważnie podążaj za instrukcją montażu.
3. Bezpieczeństwo i komfort użytkowania można uzyskać tylko wtedy, gdy sprzęt jest złożony
i użytkowany prawidłowo. Obowiązkowo należy zapoznać wszystkich użytkowników ze sposobem
bezpiecznego używania zakupionego sprzętu.
4. Sprzęt wolno używać jedynie zgodnie z przeznaczeniem. Każde inne jest niedopuszczalne.
Producenta i importera nie można pociągać do odpowiedzialności za szkody powstałe w wyniku
nieprawidłowego użytkowania.
5. Sprzęt powinien być ustawiony na płaskim, stabilnym podłożu. Dla bezpieczeństwa z każdej strony
powinien posiadać przynajmniej 0,7 m wolnej przestrzeni. Zaleca się jednak ok. 1 m wolnej
przestrzeni. Specyfika poszczególnych sprzętów może się różnić, tym samym wymagana przestrzeń
może być większa.
6. Przed rozpoczęciem użytkowania należy upewnić się, że wszystkie elementy zostały prawidłowo
skręcone i nie ma żadnych luźnych elementów.
7. Pamiętaj, by sprzęt był ustawiony na stabilnej i wypoziomowanej nawierzchni. Jeśli podczas
montażu lub inspekcji zauważysz, że jakikolwiek element jest uszkodzony lub usłyszysz niepokojące
dźwięki podczas jego użytkowania - zakończ ćwiczenia i nie używaj sprzętu, aż do usunięcia
problemu.
8. Wszystkie ruchome elementy (np. pedały, uchwyty, siodełko, itp.) wymagają regularnych
przeglądów. Należy sprawdzać je przed każdym użyciem. Jeśli cokolwiek wygląda na uszkodzone lub
poluzowane - należy to natychmiast naprawić. Nie należy używać sprzętu jeśli nie jest całkowicie
sprawny.
9. Sprzęt posiada certyfikat EN957 w klasie H.C, odpowiedni do użytku domowego. Maksymalna waga
użytkownika – proszę sprawdzić w specyfikacji sprzętu.
10. Urządzenie zostało zaprojektowane do użytku w pomieszczeniach zamkniętych. Nie wystawiaj
urządzenia na działanie wilgoci oraz kurzu, nie używaj poza domem, nie przechowuj w szopie,
garażu, przybudówce, pod zadaszeniem lub patio.
11. Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Gwarancja i producent nie
odpowiadają za produkt lub uszkodzenia produktu jeśli używany był w celach komercyjnych,
profesjonalnych bądź pół-profesjonalnych. Sprzęt nie służy do celów medycznych.
12. Nie używaj urządzenia w pobliżu wody.
13. Używaj wyłącznie odpowiednich narzędzi i oryginalnych części Body Sculpture do montażu.
Nieprawidłowe naprawy, montowanie nieodpowiednich części może powodować zagrożenie dla
użytkownika. Poproś o pomoc jeśli będzie konieczna bądź skontaktuj się z nami
www.bodysculpture.pl lub www.bachasport.pl.
14. Pamiętaj, że przy każdym używaniu narzędzi zachodzi niebezpieczeństwo skaleczenia. Zachowaj
wszelkie zasady ostrożności!
15. Producent i Dystrybutor zastrzega sobie prawo do wstępnego montażu niektórych elementów
(wyłącznie ze względów technologicznych)
16. Dla stałego podnoszenia jakości, sprzęt podlega systematycznym działaniom unowocześniającym.
W związku z tym Producent i Dystrybutor zastrzega sobie prawo do zmian technicznych.
17. Transport i magazynowanie powinno odbywać się zgodnie z ogólnymi zasadami Bezpieczeństwa.
Ogólne środki ostrożności
1. Trzymaj sprzęt poza zasięgiem dzieci i zwierząt. Został on zaprojektowany z myślą o użytkowaniu
przez dorosłych. Nie powinien być używany przez dzieci poniżej 14 roku życia.
2. Ćwicz w odpowiednim stroju. Unikaj zbyt luźnych ubrań, ponieważ mogą one wkręcić się w ruchome
elementy. Zakładaj odpowiednie obuwie sportowe.
1
3. Podczas ćwiczeń zwracaj uwagę, czy ludzie lub zwierzęta nie znajdują się zbyt blisko urządzenia.
Podczas ćwiczeń inne osoby powinny zachować odpowiedni dystans.
4. Sprzęt nie jest przeznaczony do użytku terapeutycznego.
5. Należy zachować ostrożność przy przenoszeniu sprzętu. W razie problemów poproś drugą osobę
o pomoc. Regularnie sprawdzaj stan zabezpieczeń w posiadanym urządzeniu.
6. Rodzice lub opiekunowie dzieci są zobowiązani zapewnić odpowiedni nadzór, tak by sprzęt nie był
używany w sposób niewłaściwy. Naturalna skłonność dzieci do zabawy oraz ciekawość mogą
doprowadzić do sytuacji używania sprzętu niezgodnie z jego przeznaczeniem.
7. Zezwalając dzieciom na używanie sprzętu, należy wziąć pod uwagę ryzyko jakie niesie za sobą ta
decyzja. Powinny być nadzorowane i poinstruowane, jak należy używać sprzęt. Należy pamiętać, że
sprzęt fitness nie jest zabawką.
8. Osoby niepełnosprawne powinny używać sprzętu z asystentem bądź wykwalifikowaną osobą.
9. Nigdy nie pozwól korzystać z urządzenia więcej niż jednej osobie w tym samym momencie.
10. Używaj sprzętu tylko zgodnie z jego przeznaczeniem. Nie używaj dodatków, które nie są zalecane
przez producenta.
11. Nigdy nie korzystaj ze sprzętu jeśli nie funkcjonuje prawidłowo.
Otoczenie
1. Upewnij się, że jesteś świadomy możliwych zagrożeń jakie niosą np. ruchome części urządzenia.
2. Upewnij się, że żadne ciecze ani pot nie mają kontaktu z urządzeniem i że nie zachodzi zagrożenie,
aby jakakolwiek ciecz dostała się do środka urządzenia. Przetrzyj je wilgotną ściereczką po każdym
użyciu.
3. Nie umieszczaj ostrych przedmiotów w pobliżu urządzenia.
Kontrola urządzenia przed każdym użyciem
1. Dokręć każdą regulowaną część by zapobiec jej nagłym ruchom podczas treningu.
2. Uważaj na uszkodzone i ruchome części podczas montażu/demontażu urządzenia.
Rozgrzewka
1. Jest istotnym by dobrze się rozgrzać przed treningiem. Przygotuje to Twoje ciało do wysiłku.
Pierwszą fazą rozgrzewki jest podniesienie tętna by pobudzić krążenie krwi.
2. Rozgrzewaj te same partie mięśni, których będziesz używał podczas treningu przez około 5-10
minut. Porozciągaj się.
3. Rozciągając się wytrzymuj w końcowej pozycji ok. 30 sekund. Rozciąganie nie powinno sprawiać
bólu, rozciągaj mięśnie tak by było to komfortowe. Jeśli masz skurcze lub jesteś po urazie
skoncentruj się na rozciąganiu tej grupy mięśniowej w czasie rozgrzewki. Nie wykonuj żadnych
nagłych ruchów podczas rozgrzewki.
Odpoczynek
1. Po treningu powinieneś zadbać by prawidłowo odpocząć. Ma to na celu stopniowe przywrócenie
tętna do wyjściowego poziomu.
2. By prawidłowo odpocząć powinieneś podjąć jakąś aktywność o małej intensywności. Wykonuj
statyczne rozciąganie podobne do tego, które wykonywałeś rozgrzewając się.
Prawidłowe użytkowanie

Rowery
o Prawidłowa pozycja: Aby zająć prawidłową pozycję siedzącą podczas treningu dostosuj wysokość
kierownicy oraz siodełka do swojego wzrostu.
o Rozpoczynanie ćwiczeń: Gdy schodzisz/wchodzisz na urządzenie upewnij się, że Twoja waga jest
przeniesiona na pedał, który jest w najniższej pozycji.
o Główne typy ćwiczeń: Ten przyrząd skonstruowany jest do ćwiczeń dolnych partii ciała,
szczególnie do górnych i dolnych mięśni ud. Możesz regulować opór na kilku poziomach manualnie
bądź przy pomocy komputera w zależności od modelu roweru.
2

Trenażery eliptyczne
o Prawidłowa pozycja: Zajmij wyprostowaną pozycję.
o Rozpoczynanie ćwiczeń: Trzymając się za rączki wejdź z boku na pedały i rozpocznij trening. Po
zakończeniu treningu, trzymając się za rączki zejdź z przyrządu na bok. Schodząc/wchodząc na
urządzenie upewnij się, że kładziesz nogę na pedał w najniższej pozycji.
o Kształtowane mięśnie: Trenując na orbitreku modelujesz sylwetkę, ćwicząc mięśnie łydek,
mięśnie ud, grzbietu, pośladków, brzucha a nawet bicepsy. Trening na rowerze eliptycznym łączy w
sobie jogging, narciarstwo, jazdę na rowerze i trening na stepperze. Chwytając, podczas treningu,
za ruchome rączki ćwiczysz aż 80% ciała.
Uwaga: Uwaga na ruchome rączki!

Bieżnie
o Właściwa pozycja: Podczas treningu spróbuj skupić wzrok na stałym punkcie przed sobą - ułatwi
Ci to trening. Biegnąc, zachowaj taki odstęp od rączek, abyś zawsze mógł się na nich wesprzeć.
o Kształtowane mięśnie: przyrząd skonstruowany jest do ćwiczeń dolnych partii ciała, szczególnie
do górnych i dolnych mięśni ud.

Wioślarze
o Aby przeprowadzić prawidłowy trening na wioślarzu, zacznij od pozycji startowej – na siedząco
z podkurczonymi kolanami. Pochyl się lekko do przodu z wyprostowanymi ramionami i chwyć obiema
rękami rączkę. Powolnym i płynnym ruchem odepchnij się do tyłu nogami przyciągając jednocześnie
rączkę do piersi. Aby zapobiec kontuzjom, unikaj nadmiernego ugięcia kolana oraz nadmiernego
wygięcia pleców do tyłu. Powróć do pozycji startowej i kontynuuj trening.
UWAGA: Zanim rozpoczniesz jakiekolwiek ćwiczenia skonsultuj się ze swoim lekarzem. Upewnij
się, że nie ma przeciwwskazać do treningu na tego typu sprzęcie. Na podstawie opinii lekarza
opracuj odpowiedni program treningowy. Niewłaściwy lub nadmierny trening może powodować
konsekwencje zdrowotne. Jeżeli podczas treningu będzie odczuwalny ból, wystąpią zawroty
głowy, mdlenie lub podobne objawy – zaprzestań ćwiczeń i udaj się do lekarza! Nigdy nie
wstrzymuj oddechu podczas ćwiczeń!
SERWIS GWARANCYJNY I POGWARANCYJNY
Wszelkich napraw gwarancyjnych i pogwarancyjnych dokonuje importer i zarazem dystrybutor sprzętu
fitness. W razie wystąpienia usterki prosimy o zgłoszenie się do miejsca zakupu urządzenia lub do serwisu:
BACHA SPORT
ul. Kozielska 439
44-164 Gliwice
Tel./fax: (32) 302-97-18
e-mail: [email protected]
SPECYFIKACJA
Szerokość: 61 cm
Wysokość: 158 cm
Długość: 124 cm
Waga sprzętu: 32 kg
Maksymalna waga użytkownika: 100 kg
3
RYSUNEK POGLĄDOWY
4
LISTA CZĘŚCI
NR
CZEŚCI
NAZWA
ILOŚĆ
NR
CZEŚCI
NAZWA
ILOŚĆ
001
Korpus
1
031
Komputer
1
002
Podstawa tylna
1
032
Przewód pulsu (komputer)
2
003
Zatyczka do podstawy tylnej
2
033
Przewód sensora (komputer)
1
004
Podstawa przednia
1
034
Nakrętka nylonowa (M10)
4
005
Zatyczka do podstawy przedniej
2
035
Podkładka sprężynująca (φ10)
4
006
Nakrętka (M8)
8
036
Podkładka (φ10)
4
007
Podkładka (φ8)
12
037
Płoza lewa i prawa (L i R)
2
008
Śruba (M8 x 60)
2
038
Śruba (M10 x 50)
4
009
Śruba (M8 x 70)
2
039
Podstawa płozy (L – lewa)
1
010
Osłona łańcucha
1
040
Podstawa płozy (R – prawa)
1
011
Podkładka sprężynująca (1/2”)
2
041
Śruba (M8 x 25)
2
012
Nakrętka zabezpieczająca (R)
1
042
Podkładka (φ8)
2
013
Nakrętka zabezpieczająca (L)
1
043
Sensor pulsu
2
014
Osłona korby
2
044
Piankowa okładzina
2
015
Podkładka (φ16)
4
045
Przewód sensora pulsu
2
016
Trzpień płozy/pedału (R - prawy)
1
046
Kierownica
1
017
Trzpień płozy/pedału (L - lewy)
1
047
Nasada łącząca
1
018
Śruba (M8 x 15)
8
048
Śruba imbusowa (M10*25)
2
019
Podkładka (φ8)
4
049
Podkładka sprężynująca (φ10)
2
020
Podstawa przednia, dolna
1
050
Podkładka (φ10)
2
021
Dolny przewód sensora
1
051
Podkładka “D” (φ28*16)
2
022
Środkowy przewód sensora
1
052
Śruba (M8*40)
4
023
Przednia, dolna osłona
1
053
Podkładka sprężynująca (φ8)
4
024
Wtyczka
1
054
Uchwyt (L - lewy)
1
025
Górny przewód sensora
1
055
Uchwyt (R – prawy)
1
026
Zaczep napięcia
1
056
Piankowa okładzina
2
027
Przewód podrętła napięcia
1
057
Zatyczka uchwytu
2
028
Kolumna przednia
1
058
Podkładka/stopka
1
029
Pokrętło regulacji napięcia
1
059
Korba (L – lewa)
1
030
Wkręt (M5*10)
2
060
Korba (R- prawa)
1
6# M8 (8X)
7# 8MM(12X) 8# M8x60( 2x)
16/17# 1/2"(1X/1X)
35# 10MM(4X)
48# M10X25(2X)
18# M8*15 (8X)
36# 10MM(4X)
49# 10MM (2X)
9# M8x70( 2x)
19# 8x20MM(4X)
38# M10x50( 4x)
50# 10MM(2X)
11# 1/2"(2X)
24# 13MM(1X)
41# M8X25(2X)
51# 28X16MM(2X)
12/13# 1/2" (1X/1X)
30# M5X10(2X)
42# 8MM (2X)
52# M8x40( 4x)
(2X)
(1X)
(1X)
(1X)
5
15# 16MM(4X)
34# M10 (4X)
47# (1X)
53# 8MM(4X)
INSTRUKCJA MONTAŻU
26
20
19
19
18
18
KROK 1
Przyłącz środkowy przewód sensora (22)
do dolnego przewodu sensora (21).
Zamocuj podstawę przednią, dolną (20)
do korpusu (1) używając 6 zestawów
śruby M8*60 (18) oraz podkładki Ø8 (19).
22
21
1
18 19
KROK 2
20
4
Dołącz podstawę przednią (4) do korpusu
(1) używając 2 zestawów śruby M8*60 (8),
8
podkładki φ8 (7) oraz nakrętki M8 (6).
Zamocuj tylną podstawę (2) do korpusu
7
(1) używając 2 zestawów śruby M8*70 (9),
6
6
7
podkładki Ø8 (7) oraz nakrętki M8 (6).
1
2
9
58
KROK 3
Dostosuj
podkładkę/stopkę
poziomu podłoża.
58
3
6
(58)
do
25
KROK 4
29
Przytrzymaj
połącz
przednią
dolny
kolumnę
przewód
(28),
sensora
(22)
z górnym przewodem sensora (25).
28
Przyłącz przewód pokrętła napięcia (27)
do zaczepu napięcia (26).
25
27
Wsuń
22
26
w
przednią
podstawę
następnie
18
7
kolumnę
przednią,
zamocuj
dolną
ją
(28)
(20),
używając
4 zestawów podkładki Ø8 (7) i wkrętów
M8*15 (18).
20
KROK 5
40
Zamontuj prawą i lewą płozę
(37) na odpowiadających im
podstawach płóz (39 i 40)
38
39
37
używając 4 zestawów śruby
M10*50 (38), podkładki Ø10
(36), podkładki sprężynującej
Ø10
(35)
oraz
38
nylonowej
nakrętki M10 (34).
37
36
35
34
7
36
35
34
KROK 6
Przyłącz podstawy płóz (lewa i prawa) (39 i 40) do przedniej kolumny (28), włóż nasadę łączącą
(47), następnie zmontuj je używając 2 zestawów podkładki Ø16 (15), podkładki Ø10 (50),
podkładki „D” (51), podkładki sprężynującej (φ10) (49) oraz śruby imbusowej M10*25 (48).
Przyłącz podstawę płozy (lewą) (39) do lewej korby (59) używając lewego trzpienia płozy/pedału
(17), podkładki φ16 (15), podkładki sprężynującej ½” (11) oraz nakrętki nylonowej (lewej) (13).
Przyłącz podstawę płozy (prawą) (40) do prawej korby (60) używając prawego trzpienia
płozy/pedału (16), podkładki (φ16) (15), podkładki sprężynującej ½” (11) oraz nakrętki nylonowej
(prawej) (12).
8
KROK 7
Zamontuj
zacisku
kierownicę
(46)
na
znajdującym
się
na
przedniej kolumnie (28) i zamocuj
używając 2 zestawów podkładki Ø8
(42) oraz śruby M8*25 (41).
55
KROK 8
Wsuń prawy i lewy uchwyt (54 i 55) w prawą i lewą
52
podstawę płozy (39 i 40), następnie zmontuj
używając 4 zestawów śruby M8*40 (52), podkładki
Ø8 (7), podkładki sprężynującej Ø8 (53) oraz
54
nakrętki M8 (6).
52
39
7
53
6
9
53
6
7
40
KROK 9
Przełóż przewód sensora pulsu (45) przez otwór znajdujący się z boku kolumny przedniej.
Przyłącz górny przewód sensora (25) do przewodu sensora wychodzącego z komputera (33),
następnie połącz przewód sensora pulsu (45) z przewodem sensora pulsu wychodzącym
z komputera (32). Wsuń komputer (31) w uchwyt komputera i zamocuj go używając 2 śrub M5*10
(30).
REGULACJA OPORU
67
Obracając pokrętło w prawo zwiększasz
8
1
2 345
opór.
Obracając pokrętło w lewo zmniejszasz
opór.
10
JAK ĆWICZYĆ
Należy wejść stopą na pedał znajdujący się w najniższej pozycji, następnie złapać
uchwyt i pewnie go trzymając wejść drugą stopą na drugi pedał..
NATURALNY CHÓD :
Wykonuj szerokie kroki, ze stopami znajdującymi się w górnej części pedałów.
CHÓD Z TRZYMANIEM UCHWYTÓW:
Wejdź na orbitrek, złap oba uchwyty. Poruszaj nimi w przód i w tył, by ćwiczyć całe ciało.
ĆWICZENIA
Ćwiczenia na sprzęcie fitness przynoszą wiele korzyści. Dzięki niemu poprawisz ogólną kondycję
fizyczną, ukształtujesz sylwetkę, a przy zastosowaniu odpowiedniej diety - pozbędziesz się zbędnych
kilogramów.
1. Rozgrzewka
Faza rozgrzewki jest bardzo ważnym elementem, który ma wpływ na przebieg treningu. Stosując
rozgrzewkę przed ćwiczeniami pomagamy krwi lepiej opływać ciało, dzięki temu mięśnie pracują
prawidłowo. Zapobiegamy w ten sposób również skurczom i kontuzjom mięśni. Każde z nich powinno
być wykonywane przez około 30 sekund. Pamiętaj nie nadwyrężaj mięśni podczas ćwiczeń – jeżeli
poczujesz ból - przestań ćwiczyć.
SKŁONY W
PRZÓD
SKŁONY W BOK
WEWN. CZĘŚĆ UD
ŁYDKA/ACHILLES
TYLNA CZĘŚĆ UD
2. Faza Ćwiczeń
Jest to faza, gdzie wysiłek fizyczny wkładany w ćwiczenia należy zwiększyć. Ustawienie oporu powinno
być tak dobrane, by móc utrzymać stałą prędkość podczas tej fazy. Faza ta powinna trwać przez
minimum 12 minut, aczkolwiek większość ludzi zaczyna od około 15 –20 minut.
11
Tempo ćwiczenia powinno być wystarczające aby serce mogło bić szybciej, jak na wykresie poniżej.
HEART RATE
200
180
160
MAXIMUM
140
TARGET ZONE
85%
120
70%
100
COOL DOW N
80
20
25
30
35
40
45
50 55
60
65 70 75
AGE
3. Faza Ostudzenia”
Etap ten, równie ważny jak rozgrzewka, pozwala sercu powrócić do swego normalnego tempa i
ochłonąć mięśniom w sposób płynny. Jest to jakby powtórka rozgrzewki, jednak teraz tempo ulega
zmniejszeniu. Faza ta powinna trwać przez ok. 5 min. Ćwiczenia rozciągające powinny być powtórzone
tak samo bez obciążania, czy forsowania mięśni. Wraz ze wzrostem kondycji może zajść potrzeba
dłuższych i cięższych treningów. Wskazane jest trenować przeciętnie trzy razy w tygodniu, a jeśli to
możliwe nawet codziennie.
KSZTAŁTOWANIE MIĘŚNI
Aby ukształtować rzeźbę mięśni, opór ćwiczeń powinien być dość duży. Spowoduje to zwiększenie
obciążenia mięśni i może sprawić trudności w utrzymaniu zaplanowanego czasu treningu. Jeśli chcesz
również zwiększyć ogólną sprawność zmodyfikuj swój program treningowy. Powinieneś trenować
normalnie włącznie z fazą rozgrzewki i ostudzenia lecz na końcu treningu zwiększ opór by mięśnie
pracowały mocniej. Zredukuj prędkość by utrzymać tętno w strefie docelowej.
UTRATA WAGI
Istotnym czynnikiem jest tutaj wysiłek wkładany w ćwiczenia. Im ciężej i dłużej trwa ćwiczenie, tym
więcej kalorii jest spalanych. Skuteczność jest identyczna, jak przy ćwiczeniach zwiększających
kondycję, jednak inny jest osiągany cel.
KOMPUTER
【FUNKCJE PRZYCISKÓW】
POKRĘTŁO - UP
Wybór programu treningowego oraz zwiększenie wartości wybranych parametrów
POKRĘTŁO- DOWN
Wybór programu treningowego oraz zmniejszenie wartości wybranych parametrów
MODE
Zatwierdza wybrane ustawienia
RESET
Usuwa ustawienia funkcji i wartości. Przytrzymanie przycisku przez 2 sekundy
spowoduje skasowanie wszystkich wartości.
RECOVERY
Wykonuje test pracy serca
BODY FAT
Rozpoczęcie i zakończenie funkcji pomiaru poziomu tłuszczu (Body Fat)
TOTAL RESET
Włącza ponownie komputer
12
【FUNKCJE】
SCAN
SPEED
RPM
Wyświetla cyklicznie poszczególne wartości:
TIME -> DISTANCE -> CALORIES -> PULSE -> RPM/SPEED
Wyświetla aktualną prędkość
Wyświetla obroty na minutę. Parametry funkcji RPM i SPEED będą przełączać się na inne co
6 sekund podczas trwania treningu.
1. Posługując się pokrętłem regulacji, można ustawić docelowy dystans od 0:00 do 99:50
DISTANCE
km, komputer rozpocznie odliczanie w dół, tj. od ustalonej wartości do zera.
2. Funkcja zliczania w górę przebytego dystansu może być ustawiona przez użytkownika
lub będzie automatycznie uruchomiona przez komputer wraz z rozpoczęciem pedałowania.
1. Posługując się pokrętłem regulacji, można ustawić docelową ilość spalonych kalorii od 0
do 9990, komputer rozpocznie odliczanie w dół, tj. od ustalonej wartości do zera.
CALORIES
2. Funkcja zliczania w górę spalonych kalorii może być ustawiona przez użytkownika lub
będzie automatycznie uruchomiona przez komputer wraz z rozpoczęciem pedałowania.
(Podawane informacje są szacunkowe i nie należy ich traktować jako dokładny pomiar.)
1. Posługując się pokrętłem regulacji, można ustawić docelowy czas treningu od 0:00 do
TIME
99:00 minut, komputer rozpocznie odliczanie w dół, tj. od ustalonej wartości do zera.
2. Funkcja zliczania w górę czasu treningu może być ustawiona przez użytkownika lub
będzie automatycznie uruchomiona przez komputer wraz z rozpoczęciem pedałowania.
W trybie STOP, przyciśnij klawisz BODY FAT, aby rozpocząć pomiar.
W czasie pomiaru należy trzymać obydwie dłonie na uchwytach, na wyświetlaczu pojawi się
BODY FAT
komunikat
“-” “--““---” “----“ przez około 8 sekund, do momentu zakończenia pomiaru.
Po zakończeniu pomiaru na wyświetlaczu pojawi się naprzemiennie co 3 sekundy wynik BMI
oraz FAT wyrażony w %.
【KOMPUTER】
1. Włóż 2 baterie 1.5V#3, na wyświetlaczu pojawią się wszystkie wskaźniki jak pokazano na rysunku
A oraz komputer wyda krótki sygnał dźwiękowy. Wprowadź indywidualne parametry, następnie wciśnij
klawisz MODE aby potwierdzić. Komputer automatycznie przejdzie do kolejnego kroku w głównym
menu jak pokazano na rysunku B.
Rys.A
Rys.B
2. Aby ustawić wartości poszczególnych parametrów TIME/DISTANCE/CALORIES/PULSE, wejdź
w ich ustawienia – wartość wybranego parametru będzie migać na wyświetlaczu, użyj pokrętła
13
regulacji aby ustawić pożądaną wartość wybranego parametru, następnie potwierdź klawiszem
MODE. Tak samo postępuj w celu ustawienia wartości wszystkich powyższych parametrów.
3. Jeśli nie zostaną ustawione żadne wartości docelowe parametrów TIME, DISTANCE lub CALORIES,
komputer rozpocznie standardowe odliczanie wartości w górę wraz z rozpoczęciem pedałowania.
Jeśli zostaną ustawione wartości docelowe parametrów TIME, DISTANCE lub CALORIES, wraz
z rozpoczęciem pedałowania, komputer rozpocznie odliczanie w dół, od ustawionej wartości do
zera (rysunek C). Po osiągnięciu wartości zero, komputer wyda 8-mio sekundowy sygnał
dźwiękowy a wartości parametrów będą automatycznie zliczane w górę, jeśli użytkownik będzie
nadal pedałował. Wybierz klawisz MODE i przejdź do kolejnych ustawień.
4. W trybie SCAN (rysunek C), wartości RPM/SPEED/TM/DIST/CAL/PULSE będą naprzemiennie
wyświetlane na wyświetlaczu co 6 sekund w pokazanej poniżej kolejności.
Rys. C
5. Przyciskiem MODE można również wybrać pojedyncze funkcje poza funkcjami RPM i SPEED.
Funkcje te będą przełączać się na wyświetlaczu.
6. Funkcja RECOVERY:
 Po wciśnięciu klawisza RECOVERY, funkcja RECOVERY zostanie uaktywniona. W tym
momencie wyświetlane będą wyłącznie parametry PULSE oraz TIME. Pozostałe funkcje nie
będą wyświetlane. Obydwie dłonie użytkownika muszą znajdować się na sensorach
w czasie wykonywania pomiarów. Komputer rozpocznie odliczanie czasu w dół od 60
sekund do 0 a na wyświetlaczu pojawi się komunikat ”0：60”. Ikona pomiaru pulsu będzie
migać na wyświetlaczu zgodnie z ilością uderzeń serca użytkownika na minutę. Po
odliczeniu do zera, wyświetli się wynika w zakresie od F1 do F6. F1 to wynik najlepszy, F6
najgorszy.
 Komputer wyświetli: wynik pomiaru RECOVERY początkowego oraz końcowego
 Jeśli użytkownik nie będzie trzymał dłoni na sensorach przez 60 sekund, komputer przerwie
14
pomiar a na wyświetlaczu pojawi się komunikat F6.
 Jeśli przycisk RECOVERY zostanie wciśnięty przez zakończeniem odliczania do zera, komputer
przerwie pomiar i wróci do głównego menu.
UWAGI:
1. W stanie bezczynności dłuższym niż 4 minuty, wyświetlacz komputera wyłączy się automatycznie.
Aby wznowić pracę komputera i wyświetlacza, wciśnij dowolny klawisz. Początkowe wartości będą
zachowane. Po wymianie lub wyciągnięciu baterii, początkowe wartości zostaną usunięte.
2. Jeśli wyświetlacz komputera działa nieprawidłowo i pokazuje niestandardowe wartości, wyciągnij
baterie i włóż je ponownie lub wymień baterie na nowe. W razie innych problemów, skontaktuj się
z naszym serwisem.
3. Zasilanie: baterie: 1.5V UM-3 lub AA (2 sztuki).
4. UWAGA! Pomiar pracy serca wykonywany przez komputer jest wyłącznie poglądowy i może być
niedokładny. Przetrenowanie może doprowadzić do groźnych urazów lub śmierci. Jeśli czujesz się
źle – zaprzestań wykonywania ćwiczeń i udaj się do lekarza!
NOTATKI
Tutaj zapisuj wyniki swoich treningów.
15
COPYRIGHT ©2014 BY BODY SCULPTURE INTERNATIONAL EUROPE LTD ALL RIGHTS RESERVED.UNAUTHORIZED DUPLICATION
IS A VIOLATION OF LAW.
ARTYKUŁ
ORBITREK MAGNETYCZNY UNIVERSE
SYMBOL
BE 3100
DATA SPRZEDAŻY
Tu wpisz datę sprzedaży
GWARANT
PODPIS I PIECZĘĆ SPRZEDAWCY
BACHA SPORT
ul. Kozielska 439, 44-164 Gliwice
[email protected]
www.bachasport.pl
PRODUCENT
Body Sculpture International Ltd.
106, 11F, No. 149 Roosevelt Rd. Sec. 3
Taipei, Taiwan
Z A S A D Y
G W A R A N C J I
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na zakupiony towar w okresie 24 miesięcy od daty
sprzedaży.
2. Wszelkie reklamacje winny być zgłaszane w miejscu zakupu towaru.
3. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji będą bezpłatnie usuwane w możliwie
najkrótszym czasie. Standardowa procedura nie przewiduje terminu dłuższego niż 14 dni roboczych od daty
dostarczenia sprzętu reklamowanego produktu do Serwisu Gwaranta. Okres usunięcia usterki może ulec
wydłużeniu w sytuacjach nietypowych i nieobjętych standardową procedurą. W przypadku takiej
ewentualności będą Państwo informowani o statusie reklamacji przez Serwis lub Sprzedawcę.
4. Gwarancją nie są objęte uszkodzenia sprzętu powstałe w wyniku:
- niewłaściwego użytkowania i przechowywania sprzętu
- niewłaściwej konserwacji, przechowywania oraz transportu
- dokonywania samodzielnych napraw, przeróbek lub zmian konstrukcyjnych
5. Uszkodzony sprzęt dostarcza do punktu sprzedaży nabywca na własny koszt.
6. Karta gwarancyjna jest ważna tylko z pieczęcią punktu sprzedaży, podpisem sprzedającego oraz wpisanym
rodzajem sprzętu. W przypadku zakupu w sklepie internetowym karta gwarancyjna jest ważna tylko
i wyłącznie na podstawie dokumentu zakupu (faktura, paragon) lub listu przewozowego kuriera.
7. Duplikaty kart gwarancyjnych nie będą wydawane.
8. Gwarancją nie są objęte elementy eksploatacyjne, które mogą różnić się w zależności od modelu produkt. Są
to m.in.: linki, paski, elementy gumowe, pasy, uchwyty z gąbki, pedały, łożyska, obicia siedzeń i oparć itp.
9. Po trzech naprawach (tego samego elementu) i kolejnym uszkodzeniu sprzęt zostanie wymieniony na nowy.
10. Konsument jest zobowiązany do zapoznania się z instrukcją obsługi i przestrzegać warunków
bezpieczeństwa podczas i poza użytkowaniem sprzętu.
11. Użytkowanie produktu niezgodnie z jego przeznaczeniem oraz warunkami określonymi w Instrukcji Obsługi
powoduje utratę Gwarancji.
12. Gwarancja jest ważna tylko na terenie Polski.
13. UWAGA! Sprzęt jest przeznaczony tylko i wyłącznie do użytku domowego.
UŻYTKOWANIE SPRZĘTU NIEZGODNIE Z WARUNKAMI GWARANCJI POWODUJE JEJ UTRATĘ.
NINIEJSZA GWARANCJA NA SPRZEDANY TOWAR KONSUMPCYJNY NIE WYŁĄCZA, NIE OGRANICZA ANI NIE
ZAWIESZA UPRAWNIEŃ KUPUJĄCEGO WYNIKAJĄCYCH Z NIEZGODNOŚCI TOWARU Z UMOWĄ.
Ten symbol oznacza, że produktu nie wolno wyrzucać razem z innymi odpadami
z gospodarstw domowych. Polskie prawo zabrania pod karą grzywny łączenia
zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami.
Dbając o pozbycie się produktu w należyty sposób, można zapobiec
potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia
ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami
powstałymi ze zużytego sprzętu elektronicznego.
