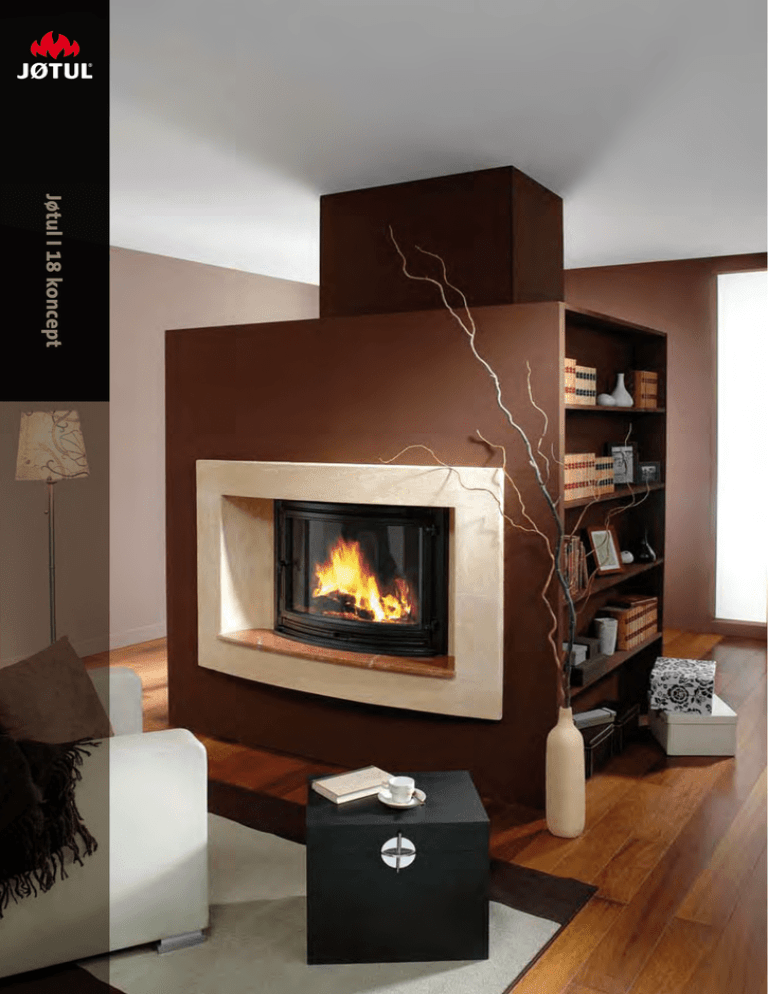

Jřtul I 18 koncept

Jøtul I 18 koncept
Jøtul I 18 Panorama
Jøtul I 18
Wkłady kominkowe Jøtul I 18 Panorama i Jøtul I 18 Harmony są od lat naszą
norweską wizytówką w Polsce. Skandynawskie wzornictwo połączone
z precyzją jøtulowskiego odlewu zaowocowało powstaniem kominka, który
wytyczył drogę rozwoju dla innych palenisk. Użytkownicy cenią sobie oba
wkłady za jakość wykonania, trwałość, niezawodność i wysoką wydajność.
15 kW mocy nominalnej gwarantuje ciepło w najchłodniejsze zimowe dni.
Jøtul I 18 Panorama BBE
emalia granatowoczarna
Wkłady te od 15 lat są najchętniej kupowanymi norweskimi kominkami
w Polsce.
Jøtul I 18 Panorama produkowany
jest w wersji emaliowanej w
kolorze granatowoczarnym.
Oferta akcesoriów obejmuje rury
podłączeniowe, zespół wodny do
pozyskania ciepłej wody użytkowej,
systemy grzewcze na ciepłe powietrze,
grill, a także kilka wzorów ram
ozdobnych ułatwiających zabudowę.
Jøtul I 18 Panorama BBE - emalia granatowoczarna
Jøtul I 18 Panorama
Wkład kominkowy Jøtul I 18 Panorama BBE ze swoją panoramiczną szybą
pozwala cieszyć się niczym nieograniczonym widokiem płomieni.
Neutralna rama drzwi daje projektantom duże możliwości w zakresie
obudowy. Jøtul I 18 Panorama znakomicie sprawdza się jako wkład zarówno
do nowoczesnych, jak i tradycyjnych w stylistyce kominków.
Elegancka, granatowoczarna emalia dodaje uroku naszym „osiemnastkom”.
2
Modern Line
Jøtul I 18 Panorama
Jøtul I 18 Panorama,
obudowa Risør
Jøtul I 18 Harmony
Jøtul I 18 Harmony
Wkłady kominkowe Jøtul I 18 Harmony oferują bezpieczeństwo i wydajność
zamkniętego paleniska, a jeśli użytkownik ma na to ochotę - bezpośredni
kontakt z żywym ogniem. Dzięki łamanym, harmonijkowym drzwiczkom
łatwo zmienić ten wkład w tradycyjny, otwarty kominek. Przed opuszczeniem
Jøtul I 18 Harmony BBE
emalia granatowoczarna
pokoju należy jednak bezwzględnie, dla zachowania bezpieczeństwa, zamknąć
drzwiczki kominka, przy okazji zwiększając efektywność wykorzystania energii.
Jøtul I 18 Harmony produkowany
jest w wersji emaliowanej w
kolorze granatowoczarnym.
Oferta akcesoriów obejmuje rury
podłączeniowe, zespół wodny do
pozyskania ciepłej wody użytkowej,
systemy grzewcze na ciepłe
powietrze, grill, a także ramę ozdobną
ułatwiającą zabudowę.
Jøtul I 18 Harmony BBE - emalia granatowoczarna
Jøtul I 18 Harmony
Wkład kominkowy Jøtul I 18 Harmony BBE cieszy się dużą popularnością
wśród zwolenników prostych i eleganckich rozwiązań w projektowaniu wnętrz.
4
Classic Line
Jøtul I 18 Harmony
Jøtul I 18 Harmony
Ramy ozdobne
Rama ozdobna do Jøtul I 18 to znakomite rozwiązanie dla wszystkich, którzy
chcą posiadać kominek o nowoczesnej formie. Proste linie ramy wspaniale
podkreślają panoramiczny kształt drzwi wkładu kominkowego. W wersji ze
szlifowanej stali nierdzewnej uwagę przyciąga matowy pasek obrzeża.
Zastosowanie ramy ozdobnej ułatwia wykonanie kominka. Maskuje ona styk
obudowy z wkładem kominkowym. Prosty sposób montażu i demontażu
Rama ozdobna wysoka
pozwala uchronić zarówno ramę jak i wkład przed zabrudzeniem podczas
pod półkę kamienną BP
prac budowlanych.
Ramy ozdobne do Jøtul I 18
wykonane są z blachy stalowej
malowanej na kolor czarny (BP) lub
z blachy nierdzewnej, szlifowanej (SS).
Rama ozdobna niska BP
Rama ozdobna niska SS
Rama ozdobna wysoka BP
Rama ozdobna wysoka SS
6
Jøtul Group Accessories
Ramy ozdobne
Jøtul I 18 Panorama
z ramą ozdobną pod półkę kamienną
Zespół wodny Jøtul I 18
Założenia koncepcyjne
Koncepcja zespołu wodnego Jøtul I 18 oparta została na założeniu, że ciepło
do ogrzania wody może być pozyskane wyłącznie ze spalin. Pozwala to
Wymiennik z płomieniówkami
utrzymać wysoką temperaturę w komorze paleniskowej przy równoczesnym
do zespołu wodnego Jøtul I 18
obniżeniu temperatury spalin.
6
3
2
5
4
1
Jøtul I 18 Panorama BBE z zespołem wodnym
1. wkład kominkowy
Zespół wodny Jøtul I 18 zbudowany jest z blachy stalowej w formie walca,
2. zespół wodny
wewnątrz którego układem płomieniówek przepływają spaliny. Zastosowanie
3. płomieniówki
deflektora wermakulitowego, tworzącego drugą komorę dopalającą, zwiększa
4. deflektor wermakulitowy
efektywność urządzenia i obniża emisję CO do 0,16%. Spaliny przepływając
5. zasilanie - zimna woda
układem płomieniówek ogrzewają wodę doprowadzaną dolotem w dolnej
6. odbiór - ciepła woda
części wymiennika. Ciepła woda odbierana jest króćcem w górnej części
zespołu wodnego.
Do zespołu wodnego dołączona jest szczotka dopasowana do przekroju
płomieniówek, co w sposób zasadniczy ułatwia proces czyszczenia.
8
Schemat podłączenia
instalacji grzewczej
Zespół wodny może współpracować z instalacjami grzejników oraz
ogrzewania podłogowego, zasilanymi piecami c.o. na paliwa stałe, gaz, olej,
prąd oraz pompami ciepła i bateriami słonecznymi. Może być wykorzystany
również jako pojedyncze źródło ciepła, a także, poprzez odpowiednie
podłączenia hydrauliczne, do podgrzewania wody użytkowej.
Zamieszczone poniżej schematy instalacji są przykładowe. Indywidualne
rozwiązania, zaproponowane przez instalatorów, mogą różnić się
od prezentowanych, jednak zawsze muszą być zgodne z obowiązującymi
przepisami i normami..
Legenda
3
1 - wkład kominkowy z zespołem
8a
wodnym
2 - zasilanie z wodociągu
7
3 - naczynie wzbiorcze otwarte
1
z zaworem dopełniającym
4 - pompa cyrkulacyjna
6
4
5 - filtr osadnikowy
2
6 - zawór odcinający
7 - sonda temperaturowa
5
9
6
10
8a - termostat załączający
pompę cyrkulacyjną
Schemat podłączenia zespołu wodnego w układzie niezależnym
8b - centralka sterująca
9 - grzejniki konwektorowe
6
3
10 - przelew do kanalizacji
11 - wymiennik płytowy
13
12
8b
6
12 - bojler elektryczny
7
13 - woda użytkowa
4
1
2
6
14 - zamknięte przeponowe
naczynie wzbiorcze
6
15 - kocioł c.o.
4
2
16 - przepustnica doprowadzająca
powietrze do spalania
z zewnątrz budynku
10
5
6
11
16
4
14
15
9
Schemat podłączenia zespołu wodnego w układzie z wymiennikiem płytowym, bojlerem elektrycznym, piecem c.o. i centralką sterującą
Stosowanie inhibitorów korozji
Instalacja zespołu wodnego Jøtul I 18 zawsze musi pracować w układzie
zabezpiecza instalację przed rdzą ,
otwartym, gdzie zabezpieczeniem jest naczynie wzbiorcze otwarte (3).
kilkakrotnie przedłużając trwałość
Włączenie zespołu wodnego do układu z zamkniętym naczyniem wzbiorczym
zespołu wodnego.
(14) można wykonać wyłącznie poprzez wymiennik płytowy (11). Pozwala to
na odseparowanie układu otwartego od układu zamkniętego.
9
Masa akumulacyjna
i ogrzewanie konwekcyjne
Masa akumulacyjna
Alternatywnym, do zespołu wodnego, sposobem odzyskania energii cieplnej
z gazów spalinowych jest zastosowanie masy akumulacyjnej. Zestaw pięciu
krążków ceramicznych, przez które ruchem spiralnym przepływają spaliny,
Ruch spalin w krążkach
nagrzewa się, a następnie powoli stygnąc oddaje zgromadzone ciepło. Dzięki
masy akumulacyjnych
temu wzrasta sprawność urządzenia i znacząco zmniejsza się zużycie drewna.
Wkład kominkowy Jøtul I 18 z masą
akumulacyjną należy podłączyć
do kanału dymowego o średnicy
min. 200 mm (powierzchnia 314 cm2)
i sile ciągu min. 12 Pa.
Komplet (5 szt.) krążków
akumulacyjnych waży około 150 kg.
Jøtul I 18 Panorama
Jøtul I 18 Panorama
z masą akumulacyjną
z dystrybutorem ciepłego powietrza
Rozprowadzenie ciepłego powietrza
Działanie układu grzewczego oparte jest na wykorzystaniu ciepła
konwekcyjnego. Schemat zamieszczony na sąsiedniej stronie ilustruje zasadę
budowy i działania takiej instalacji. Powietrze (7) o temperaturze pokojowej
wpływa pod wkład kominkowy (1) i ogrzewa się w przestrzeni pomiędzy
korpusem kominka, a osłoną konwekcyjną (8). Ogrzane powietrze unosi się
ku górnej części dystrybutora (9), gdzie następuje jego rozdział. Rurami Spiro
aluminiowymi (10) lub ocynkowanymi (11) oraz przy pomocy kanałów (12)
dociera ono do ogrzewanych pomieszczeń. Na końcach rur i kanałów montuje
się kratki z regulacją. Przy ich pomocy sterujemy ilością ogrzanego powietrza
dostarczanego do pomieszczenia. Na obudowie kominka umieszcza się kratki
bez regulacji (13). Aby zapobiec pękaniu obudowy na styku ze ścianą, czopuch
należy odprężyć również za pomocą kratki bez regulacji (14).
10
Schemat podłączenia
i instalacji grzewczej
Podłączenie do komina
Aby w pełni cieszyć się z obcowania z ogniem, należy zadbać o prawidłowe
podłączenie wkładu kominkowego do komina. Uprawniony mistrz
kominiarski powinien sporządzić opinię, wskazując kanał dymowy, do
którego będą odprowadzane spaliny. Po zakończeniu prac montażowych,
powinien on dokonać odbioru kominka, potwierdzając stosownym
protokołem prawidłowość ich wykonania.
Podłączenie do komina
tmax 70oC
Wkład kominkowy (1) podłącza się
12
do kanału dymowego (2) za pomocą
zestawu kształtek i rur stalowych (3).
Aby podłączenie było bezpieczne
14
i trwałe należy zastosować przejście
kominowe (4). Umożliwia ono
tmax 70oC
13
400oC
(550oC)
szczelne, a zarazem elastyczne
połączenie rury dymnej z kominem.
Wkład kominkowy zaopatrywany
z zewnątrz budynku doprowadzane
11
10
jest w powietrze do spalania
tmax 40oC
rurą (5) o średnicy 100 mm do
popielnika. Przepustnicą z regulacją
giętką (6) sterujemy ilością
powietrza jaka jest potrzebna
do prawidłowego procesu
2
tmax 120oC
9
tmax
3
550oC
spalania. Należy pamiętać, że brak
odpowiedniej ilości powietrza może
zakłócić ten proces i być przyczyną
nadmiernego brudzenia się szyby,
poprzez osadzanie się na niej
tmax 60oC
tmax 120oC
niedopalonych części dymu.
Spaliny odprowadzane są z komory
tmax 300oC
8
spalania wkładu kominkowego (1)
1
do kanału dymowego (2).
7
6
5
11
4
Akcesoria
Prawidłowe podłączenie wkładu kominkowego wymaga zastosowania
wysokiej jakości części, gwarantujących bezpieczeństwo i funkcjonalność.
Do budowy systemu grzewczego należy użyć elementów zapewniających jego
sprawne działanie przy minimalnych oporach przepływu ciepłego powietrza
do ogrzewanych pomieszczeń.
Do wykonania obudowy kominkowej pomocne będzie zastosowanie ramy
Rama ozdobna
do wkładu kominkowego Jøtul I 18
ozdobnej, zarówno w wersji podstawowej jak i z półką kamienną. Ramy
zrobione są z blachy stalowej, malowanej na czarno lub ze stali nierdzewnej.
Przejście kominowe
montowane w ścianie kominowej
umożliwia bezpieczne podłączenie
wkładu do komina ceramicznego
z cegły lub prefabrykowanego
Konwektorowy wymiennik ciepła
(przejście ze sznurem izolacyjnym).
umożliwia odzyskanie energii
traconej wraz ze spalinami (do
40%). Model 270 daje dodatkową
powierzchnię wymiany ciepła rzędu
Dystrybutor powietrza - standard
0,99 m2, zaś model 370 odpowiednio
wraz z dolną osłoną konwekcyjną .
1,36 m2.
Odkręcany front umożliwia łatwe
Kolano skrętne
umożliwia podłączenie wkładu
kominkowego we wszystkich
kierunkach i pod dowolnym kątem
dotarcie do jego wnętrza podczas
montażu. Dolna osłona konwekcyjna
gwarantuje prawidłową cyrkulację
powietrza wokół paleniska
w stosunku do kanału dymowego.
Grill do wkładu kominkowego
umożliwia, bez względu na panującą
pogodę, przyrządzenie smakowitego
jedzenia. W przeciwieństwie do
Rura prosta z regulacją ciągu
stosowana w przypadku
Trójnik z regulacją giętką
grilli ogrodowych, potrawa na grillu
służy do równomiernego podziału
kominkowym opiekana jest ze
powietrza pobieranego z zewnątrz
występowania nadmiernego ciągu w
wszystkich stron, a nie wyłącznie
budynku. Wielkość przepływu
kanale dymowym.
jej spodnia część. Ciąg kominowy
regulujemy giętkim cięgnem.
usuwa zapachy grillowanych potraw.
Przydatna w rejonach o dużym
obciążeniu wiatrem.
12
Jøtul Group Accessories
Akcesoria
Jøtul I 18 Panorama
z ramą ozdobną ze stali nierdzewnej
Dane techniczne
Jøtul I 18 Panorama / Jøtul I 18 Harmony
Materiał: żeliwo
Wykończenie: emalia granatowoczarna
Maksymalna długość polan: 50 cm
Wydajność cieplna wkładu: min. 3,0 kW, nominalna 15,0 kW, maks. 22,5 kW
Wydajność cieplna wkładu z zespołem wodnym: 24,0 kW
687
430
Ogrzewana powierzchnia*: 200 m2
Rura dymowa: Ø 200 mm lub Ø 200/180 mm
Zalecane podciśnienie w kanale dymowym: 12 Pa
Waga: 180 kg
Minimalna powierzchnia otworów:
745
Rzut
doprowadzających chłodne powietrze - 750 cm2
o. dprowadzających ogrzane powietrze - 1000 cm2
1200
min. 257
Jøtul I 18 Panorama
950
Front
1059 - 1159
Jøtul I 18
Podłączenie standard
50
Front
Jøtul I 18 Harmony
max. 357
610
50
10o
1174 - 1247
100
510
444
600
Długość cyklu spalania: do 8 godzin
1100
50
± 1651 - 1761
± 1534 - 1634
240 - 340
870
10o
± 1746 - 1856
50
± 1629 - 1729
± 1345 (ø 180) / 1250 (ø 200)
± 1145 (ø 180) / 1050 (ø 200)
950
10o
50
Podłączenie z
z masą akumulacyjną
z zespołem wodnym
kolanem skrętnym
i konwektorowym
wymiennikiem ciepła
* Wartość zależna od zapotrzebowania na ciepło (od 100 W/m2 dla słabo
Zalecane wymiary niepalnej ściany
w pobliżu wkładu kominkowego
ocieplonych; do 60 W/m2 dla dobrze ocieplonych budynków)
oraz od wysokości ogrzewanych pomieszczeń.
14
Dane techniczne
25
Zespół wodny do Jøtul I 18
Materiał: blacha stalowa
97
490
Wykończenie: farba odporna na temperaturę do 350°C
Waga: 45 kg
Nominalna wydajność cieplna wkładu: 9,0 kW
Nominalna wydajność cieplna wkładu z zespołem wodnym: 24,0 kW
430
Czynnik grzewczy: woda
Pojemność: 26 dcmD
Ciśnienie pracy: 0,1 MPa
Temperatura wody: 95°C (maksymalna)
Odniesienie: PN-EN 13229
.
Patent:
P382999
30
270
705
705
Wymiennik Jøtul I 18
1190
1190
Rama wysoka/niska Jøtul I 18
1190
Rama niska BP - czarna farba
Rama niska SS - stal nierdzewna
1190
1190
Rama wysoka BP - czarna farba
825
Rama wysoka SS - stal nierdzewna
1190
Rama wysoka pod półkę kamienną,
BP - czarna farba
15
805
805
Rzut
JOTUL POLSKA Sp. z o.o.
80-871 Gdańsk
ul. Twarda 12a
tel. (+48 58) 340 38 88
fax (+48 58) 344 96 28
E-mail: [email protected]
www.kominek.pl
...a Jøtul Group Company
Jøtul I 18 koncept
Firma Jøtul prowadzi politykę
stałego poprawiania i ulepszania
swoich wyrobów. Mogą zatem
w każdej chwili bez uprzedzenia,
ulec zmianie specyfikacje,
wzornictwo, materiał
lub wymiary.
Kwiecień 2010
