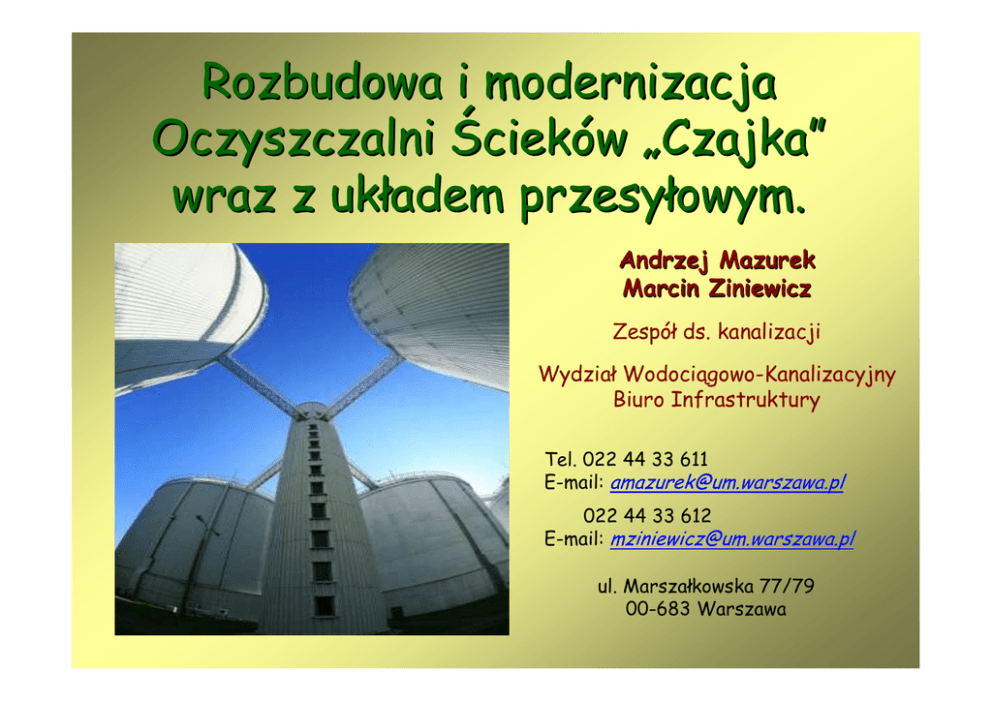

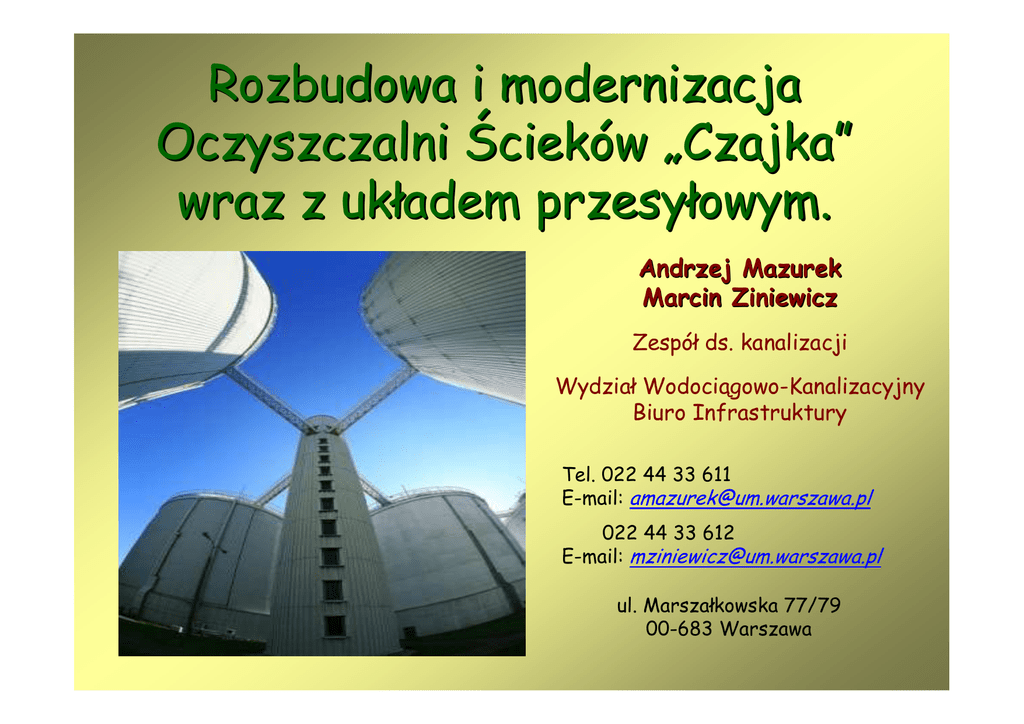

Rozbudowa i modernizacja
Oczyszczalni Ścieków „Czajka”
wraz z układem przesyłowym.
Andrzej Mazurek
Marcin Ziniewicz
Zespół ds. kanalizacji
Wydział Wodociągowo-Kanalizacyjny
Biuro Infrastruktury
Tel. 022 44 33 611
E-mail: [email protected]
022 44 33 612
E-mail: [email protected]
ul. Marszałkowska 77/79
00-683 Warszawa
Lokalizacje oczyszczalni ścieków i ich zlewnie
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Stan na rok 2008
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Zadanie 1.
Modernizacja i rozbudowa Oczyszczalni Ścieków „Czajka”
(część ściekowa i przygotowanie osadów do utylizacji)
Umowa Nr 3/JRP/R/2008 z dnia 30.01.2008r.
Wykonawca:
konsorcjum firm Warbud S.A. (lider), WTE Wassertechnik GmbH,
Kruger A/S, Veolia Water Systems Sp. z o.o. OTV S.A.
Kwota kontraktu:
244 mln EURO w tym VAT 44 mln EURO
1 405 mln PLN w tym VAT 253 mln PLN
Termin zakończenia kontraktu 30.12.2010r.
Stan zaawansowania prac na koniec września br. ok. 35%.
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Zadanie 1.
Modernizacja i rozbudowa Oczyszczalni Ścieków „Czajka”
(część ściekowa i przygotowanie osadów do utylizacji).
Do końca br. winny być wykonane obiekty Etapu I umożliwiające przejęcie
wszystkich ścieków z części prawobrzeżnej Warszawy obejmujące: 2 osadniki
wstępne, 6 komór osadu czynnego, 12 osadników wtórnych w zakresie część
budowlana i montażowa. Awansem z Etapu II wykonywane są aktualnie również 1
komora osadu czynnego i 2 osadniki wtórne.
Rozruch poszczególnych ciągów 1, 2 i 3 przewiduje się na
styczeń, luty i marzec 2010 roku.
W kwietniu 2010r.,
2010r. po przejęciu ścieków z dotychczasowej zlewni, planuje się
rozbiórkę aktualnie pracujących obiektów i budowę pozostałych przewidzianych
projektem obiektów umożliwiających zwiększenie przepustowości z aktualnego
poziomu 240 tys m3na dobę do docelowej wielkości 435,3 tys m3 na dobę.
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
… w rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Schemat technologiczny
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Po rozbudowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Zadanie 2.
Modernizacja i rozbudowa Oczyszczalni Ścieków „Czajka”
(termiczna utylizacja osadów ściekowych).
Umowa Nr 8/JRP/R/2008 z dnia 1.08.2008r.
Wykonawca:
konsorcjum firm Veolia Water Systems Sp. z o.o. (lider), OTV FRANCE,
Atlas- Stord Deutschland GmbH, KRUGER A/S,WARBUD S.A.
Kwota kontraktu: 125 mln EURO w tym VAT 22,5 mln EURO.
Termin zakończenia kontraktu 30.12.2010r.
Stan zaawansowania prac na koniec września br. ok. 10%.
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Zadanie 2.
Modernizacja i rozbudowa Oczyszczalni Ścieków „Czajka”
(termiczna utylizacja osadów ściekowych).
Aktualnie trwają prace budowlane: fundamentowe, zbrojenie, betonowanie.
Montaż urządzeń obejmujących m in. zainstalowanie 2 pieców fluidalnych
przewidziany jest na I połowę 2010r.
Przewiduje się że gotowy obiekt zostanie w dniu 30 października 2010r.
przejęty protokółem przejęcia zaś 30 grudnia 2010r. po usunięciu przez
Wykonawcę stwierdzonych protokółem wykonania ewentualnych usterek
zostanie uruchomiony.
Od tego momentu biegnie 34 miesięczna przewidziana kontraktem gwarancja.
Biuro Infrastruktury Urzędu m.st. Warszawy
Oczyszczalnia Ścieków „Czajka”
Zadanie 2.
Modernizacja i rozbudowa Oczyszczalni Ścieków „Czajka”
(termiczna utylizacja osadów ściekowych).
Zakład termicznej
utylizacji
Biuro Infrastruktury Urzędu m.st. Warszawy
Układ przesyłowy ścieków
Trasa układu przesyłowego ścieków
Biuro Infrastruktury Urzędu m.st. Warszawy
Układ przesyłowy ścieków
Zadanie 3.
Budowa systemu kolektorów przesyłowych z lewobrzeżnej Warszawy do
oczyszczalni „Czajka”.
Układ przesyłowy ścieków o długości ok. 8,5 km obejmuje odcinek
od włączenia do istniejącej sieci w ul. Marymonckiej (kolektor Burakowski)
do komory zbiorczej na terenie OŚ ”Czajka”.
Jego realizację początkowo podzielono na dwa etapy.
Etap I jest aktualnie w budowie.
Data podpisania kontraktu: 27.04.2009r.
Wykonawca:
konsorcjum firm Hydrobudowa 9 S.A. (lider), PRG Metro Sp.z o.o, KWG S.A.
Wartość kontraktu: 64,37 mln EURO w tym VAT 11,6 mln EURO.
Zakres rzeczowy obejmuje wykonanie
kanału DN 2,8m metodą mikrotunelingu o długości 5,7 km.
Termin realizacji: 31.12.2010r.
Biuro Infrastruktury Urzędu m.st. Warszawy
Układ przesyłowy ścieków
Zadanie 3.
Budowa systemu kolektorów przesyłowych z lewobrzeżnej Warszawy do
oczyszczalni „Czajka”.
Etap II.1
Trwa postępowanie przetargowe na wyłonienie wykonawcy.
Zakres rzeczowy obejmuje odcinek od włączenia do kolektora Burakowskiego do
budynku krat.
Etap II.2
Dokumentacja na ukończeniu.
Postępowanie przetargowe planowane jest na grudzień br. lub początek 2010r.
Zakres prac obejmie wykonanie syfonu pod Wisłą. o długości 1,3 km 2 rury robocze
1,6 m będą umieszczone w rurze osłonowej o średnicy wewnętrznej 4,5 m.
Przewidywana łączne kwota na realizację układu przesyłowego to
ok. 140 mln EURO.
Biuro Infrastruktury Urzędu m.st. Warszawy
Układ przesyłowy ścieków
… w budowie …
Biuro Infrastruktury Urzędu m.st. Warszawy
Układ przesyłowy ścieków
Przekrój pionowy elementu układu przesyłowego
Biuro Infrastruktury Urzędu m.st. Warszawy
