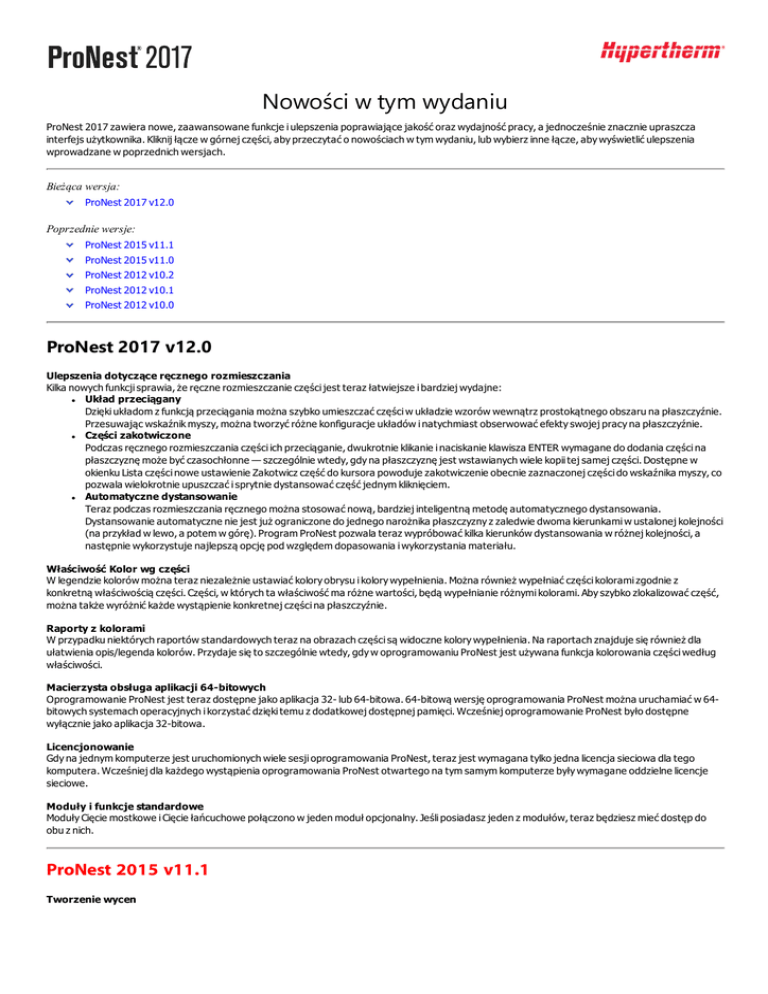

Nowości w tym wydaniu

Nowości w tym wydaniu
ProNest 2017 zawiera nowe, zaawansowane funkcje i ulepszenia poprawiające jakość oraz wydajność pracy, a jednocześnie znacznie upraszcza
interfejs użytkownika. Kliknij łącze w górnej części, aby przeczytać o nowościach w tym wydaniu, lub wybierz inne łącze, aby wyświetlić ulepszenia
wprowadzane w poprzednich wersjach.
Bieżąca wersja:
ProNest 2017 v12.0
Poprzednie wersje:
ProNest 2015 v11.1
ProNest 2015 v11.0
ProNest 2012 v10.2
ProNest 2012 v10.1
ProNest 2012 v10.0
ProNest 2017 v12.0
Ulepszenia dotyczące ręcznego rozmieszczania
Kilka nowych funkcji sprawia, że ręczne rozmieszczanie części jest teraz łatwiejsze i bardziej wydajne:
l
Układ przeciągany
Dzięki układom z funkcją przeciągania można szybko umieszczać części w układzie wzorów wewnątrz prostokątnego obszaru na płaszczyźnie.
Przesuwając wskaźnik myszy, można tworzyć różne konfiguracje układów i natychmiast obserwować efekty swojej pracy na płaszczyźnie.
l
Części zakotwiczone
Podczas ręcznego rozmieszczania części ich przeciąganie, dwukrotnie klikanie i naciskanie klawisza ENTER wymagane do dodania części na
płaszczyznę może być czasochłonne — szczególnie wtedy, gdy na płaszczyznę jest wstawianych wiele kopii tej samej części. Dostępne w
okienku Lista części nowe ustawienie Zakotwicz część do kursora powoduje zakotwiczenie obecnie zaznaczonej części do wskaźnika myszy, co
pozwala wielokrotnie upuszczać i sprytnie dystansować część jednym kliknięciem.
l
Automatyczne dystansowanie
Teraz podczas rozmieszczania ręcznego można stosować nową, bardziej inteligentną metodę automatycznego dystansowania.
Dystansowanie automatyczne nie jest już ograniczone do jednego narożnika płaszczyzny z zaledwie dwoma kierunkami w ustalonej kolejności
(na przykład w lewo, a potem w górę). Program ProNest pozwala teraz wypróbować kilka kierunków dystansowania w różnej kolejności, a
następnie wykorzystuje najlepszą opcję pod względem dopasowania i wykorzystania materiału.
Właściwość Kolor wg części
W legendzie kolorów można teraz niezależnie ustawiać kolory obrysu i kolory wypełnienia. Można również wypełniać części kolorami zgodnie z
konkretną właściwością części. Części, w których ta właściwość ma różne wartości, będą wypełnianie różnymi kolorami. Aby szybko zlokalizować część,
można także wyróżnić każde wystąpienie konkretnej części na płaszczyźnie.
Raporty z kolorami
W przypadku niektórych raportów standardowych teraz na obrazach części są widoczne kolory wypełnienia. Na raportach znajduje się również dla
ułatwienia opis/legenda kolorów. Przydaje się to szczególnie wtedy, gdy w oprogramowaniu ProNest jest używana funkcja kolorowania części według
właściwości.
Macierzysta obsługa aplikacji 64-bitowych
Oprogramowanie ProNest jest teraz dostępne jako aplikacja 32- lub 64-bitowa. 64-bitową wersję oprogramowania ProNest można uruchamiać w 64bitowych systemach operacyjnych i korzystać dzięki temu z dodatkowej dostępnej pamięci. Wcześniej oprogramowanie ProNest było dostępne
wyłącznie jako aplikacja 32-bitowa.
Licencjonowanie
Gdy na jednym komputerze jest uruchomionych wiele sesji oprogramowania ProNest, teraz jest wymagana tylko jedna licencja sieciowa dla tego
komputera. Wcześniej dla każdego wystąpienia oprogramowania ProNest otwartego na tym samym komputerze były wymagane oddzielne licencje
sieciowe.
Moduły i funkcje standardowe
Moduły Cięcie mostkowe i Cięcie łańcuchowe połączono w jeden moduł opcjonalny. Jeśli posiadasz jeden z modułów, teraz będziesz mieć dostęp do
obu z nich.
ProNest 2015 v11.1
Tworzenie wycen
Dzięki nowej funkcji tworzenia wycen można z łatwością tworzyć spersonalizowane oferty na dowolne prace wykonywane w programie ProNest.
Ponieważ program ProNest wykorzystuje dane kosztów materiału bazowego oraz produkcji, oferty uwzględniają dodatkowe operacje, marżę oraz
rabaty, co pozwala dostarczać klientom informacje o łącznych cenach wykonania pracy oraz o cenach rozbitych na poszczególne pozycje.
l
Operacje dodatkowe (takie jak wyginanie, szlifowanie, spawanie, lakierowanie, wysyła itp.) można przydzielić do poszczególnych części
składowych pracy.
l
Do kosztów materiału i produkcji można dodać marżę obejmującą wycenę, części i operacje dodatkowe, co ułatwia oszacowanie zysku netto.
l
Można stosować różne stawki rabatów dla różnych klientów. Można również ustalać rabaty ilościowe dla poszczególnych pozycji.
l
Metody tworzenia wyceny można dopasować dokładnie do wymogów organizacji.
l
Są dostępne wyceny wewnętrzne oraz przeznaczone dla klienta, do których można dołączyć logotyp organizacji.
Ulepszona funkcja wyboru klas
Po wybraniu typu i grubości materiału w oprogramowaniu ProNest dostępne klasy mogą zawierać bardzo dużo informacji o materiałach
eksploatacyjnych i skojarzonych parametrach cięcia, jak również o funkcjach wydajności takich jak True Hole®.
Teraz po kliknięciu pola Klasa po wybraniu materiału jest wyświetlany selektor klas, który ułatwia dokonanie odpowiedniego wyboru. Za pomocą
selektora można wykonać następujące działania:
l
Porównanie szybkości cięcia / szybkości przesuwu różnych klas
l
Filtrowanie wyboru wedługtechnologii i funkcji wydajności
Klasa domyślna
W oknie dialogowym Ustawienia można przypisać klasę domyślną do dowolnego typu i grubości materiału. Po ustawieniu klasy domyślnej, gdy
następnym razem w oprogramowaniu ProNest zostanie wybrany materiał tego typu i grubości, nastąpi również automatyczne wybranie tej klasy.
Wyświetlanie technologii na płaszczyźnie
Do ekranu głównego dodano panel Technologia, który informuje, czy na płaszczyźnie jest obecnie używana jakakolwiek funkcja wydajnościowa (na
przykład True Hole®) lub inna technologia (Fine Feature, HDi, przebicie ruchome itp.). Umożliwia również szybką identyfikację rozmieszczonych części,
które mają być ukosowane.
Przebijanie strumieniem wody
Teraz oprogramowanie obsługuje cztery nowe typy przebijania w maszynach ze strumieniem wody. W wielu zastosowaniach cięcia strumieniem wody
przebijanie ruchome pozwala przeciąć materiał znacznie szybciej niż przebijanie standardowe, ponieważ ruch maszyny oczyszcza miejsce cięcia
ze ścierniwa i resztek materiału.
Dostępne typy przebijania strumieniem wody: dynamiczne, okrągłe, z przesunięciem i stacjonarne.
Kolorowanie według jakości
Ta funkcja przeznaczona przede wszystkim do ustawień ze strumieniem wody sprawia, że jakość części w oprogramowaniu ProNest jest znacznie lepiej
widoczna.
l
Kolorowanie części zgodnie z klasą jakości
Części na płaszczyźnie, na liście części oraz w oknie Edycja zaawansowana można kolorować zgodnie z klasą jakości. Może to być przydatne
podczas wzrokowej weryfikacji jakości części. Ustawienie wskaźnika nad wartością jakości w oknie Legenda kolorów powoduje wyróżnienie
odpowiednich części na płaszczyźnie.
l
Kolory i aliasy jakości
Każda wartość klasy jakości może mieć przypisany kolor i nazwę opisową (na przykład „Zgrubnie”, „Dokładnie” itd.). Kolory i aliasy przypisane do
klas jakości można zmieniać na ekranie głównym lub w oknie Preferencje.
2D CAD: Wybór kolorów
Program 2D CAD wyświetla teraz standardowe numery indeksu barw 1–7 na liście rozwijanej Kolor. W zastosowaniach ze strumieniem wody, gdzie
numery kolorów służą do określania jakości, znacznie ułatwia to ustawiania numerów kolorów obiektów na rysunku.
Aliasy materiałów
W oprogramowaniu ProNest do materiałów można teraz przypisywać aliasy, czyli alternatywne nazwy ułatwiające identyfikację. Przydaje się to poza
oprogramowaniem ProNest, gdy materiały są nazywane i organizowane inaczej niż w sposób charakterystyczny dla arkuszy Parametry procesu.
Po skonfigurowaniu aliasów dane materiału w pliku części (BOM), zleceniu pracy, pliki importu ERP/MRP oraz liście PNL można automatycznie
identyfikować i dopasowywać do odpowiednich materiałów ProNest podczas importu. Jest również obsługiwane mapowanie klas.
Wycinanie wewnętrzne
Wycinanie wewnętrzne pomaga eliminować ryzyko kolizji głowica-część poprzez cięcie wewnętrznych wycięć na małe fragmenty, tak aby wypadały
przez szczeliny stołu.
Wycinanie wewnętrzne jest stosowane przede wszystkim z maszynami laserowymi i materiałami o grubości 10 mm i mniejszej.
Wyświetlanie ścieżek cięcia w ramach unikania kolizji
Ścieżki przejścia informujące o pełnych i częściowych podniesieniach głowicy tnącej można teraz wyświetlać bez konieczności przechodzenia w tryb
unikania kolizji.
Ulepszenia funkcji obcinania automatycznego
Obcinanie automatyczne korzysta z metody „Znajdź najlepsze obcięcie profilu”, dzięki czemu generuje lepsze linie obcięcia, która lepiej pasują do
rozmieszczonych części. Nowa metoda radzi sobie również w sytuacji, gdy w celu wygenerowania wielu pozostałości z jednej płaszczyzny jest
wymaganych wiele linii obcięcia.
Zmiana materiału przed wygenerowaniem
Teraz dostęp do okna dialogowego Zmień materiały można uzyskać bezpośrednio z okna Dane wyjściowe CNC (na przycisku Narzędzia). Przydaje się
to, gdy jest konieczne końcowe wprowadzenie szybkich zmian materiałów, szczególnie klasy, bez konieczności usuwania rozmieszczenia odnośnych
części w pracy.
Ulepszona metoda importu zespołów SOLIDWORKS®
Po dwukrotnym kliknięciu zespołu SOLIDWORKS w oknie Edycja listy części w okienku Źródła części otwiera się nowy widok eksploratora zespołów.
W eksploratorze zespołów można wykonać następujące czynności:
l
Wykluczenie konkretnych części w momencie dodania zespołu
l
Podgląd poszczególnych części w zespole
l
Zmiana konfiguracji używanej w odniesieniu do każdej części zespołu
AutoDesk® Inventor®
Nowa strona preferencji pozwala ustawić opcje importowania części oprogramowania Inventor. Za pomocą tych nowych preferencji można ustawić
nazwę układu współrzędnych, automatycznie wykrywać grubość części, importować tylko części z blachy oraz uwzględniać lub wykluczać geometrie.
Obsługa oprogramowania FabTrol Pro®
Teraz oprogramowanie ProNest w pełni obsługuje oprogramowanie FabTrol Pro, następcę produktu FabTrol MRP. Moduł interfejsu FabTrol Pro
umożliwia wymianę danych między oprogramowaniem ProNest i modułem Plate Manager oprogramowania FabTrol Pro. Arkusze pozostałości można
wprowadzić do oprogramowania ProNest za pośrednictwem pliku zapytania. Pozostałości utworzone w oprogramowaniu ProNest, w tym resztki
o precyzyjnych geometriach, można wysłać z powrotem do oprogramowania FabTrol w celu przyszłego wykorzystania.
Integracja systemu StruM.I.S.®
Moduł interfejsu systemu StruM.I.S poprawia zarządzanie pracami firmom korzystającym z oprogramowania ProNest i systemu StruM.I.S. Użytkownicy
systemu StruM.I.S wysyłają części i arkusze w celu rozmieszczenia do oprogramowania ProNest, aby zapewnić optymalne wykorzystanie materiału.
Dzięki bezproblemowej integracji obu produktów wyniki rozmieszczania są dostępne natychmiast w systemie StruM.I.S.
ProNest 2015 v11.0
Wstęga
W oprogramowaniu ProNest 2015 wprowadzono nowy interfejs — wstęgę. Ułatwia ona oraz przyspiesza szukanie poleceń ProNest dzięki
zastosowaniu większych i bardziej widocznych elementów z etykietami tekstowymi, które zorganizowano w logiczne grupy. Korzyści:
l
Lepszy dostęp, co pozwala szybciej wyszukiwać funkcje oprogramowania ProNest.
l
Wstęga zmienia wygląd zależnie od trybu, wyświetlając tylko potrzebne elementy.
l
Każdej ikonie na wstędze towarzyszy tekst podpowiedzi z krótkim opisem elementu.
l
Pasek narzędzi szybkiego dostępu w górnej części okna głównego zawiera często używane elementy, które można uaktywnić jednym
kliknięciem.
W zaznajomieniu się z nowym interfejsem pomogą odnośniki pasków narzędzi i menu oprogramowania ProNest 2012.
Karty rozmieszczania
W głównym oknie każda płaszczyzna ma teraz przypisaną własną kartę, w której jest widoczna nazwa płaszczyzny oraz użytego materiału. Karty
umożliwiają wykonywanie następujących czynności:
l
Łatwa nawigacja między płaszczyznami w pracy.
l
Zmiana kolejności płaszczyzn przez klikanie i przeciąganie kart do wybranej lokalizacji. Można na przykład przenieść płaszczyznę
ustawioną obecnie jako 3 z 3 tak, aby stała się płaszczyzną 2 z 3, przeciągając kartę w wybrane położenie.
l
Wstawianie nowych płaszczyzn przed lub za płaszczyzną istniejącą w pracy.
l
Wystarczy ustawić wskaźnik nad kartą nieaktywnej płaszczyzny, aby wyświetlić jej miniaturę.
Eksport części i płaszczyzn do formatu DXF
Części i pojedyncze płaszczyzny można teraz eksportować bezpośrednio do pliku DXF bez konieczności instalowania specjalnej konfiguracji ustawień
DXF linii łamanych ani zmiany maszyn.
Arkusze kalkulacyjne XLS z ustawieniami
Jeśli ustawienia domyślne nie zapewniają wymaganej elastyczności, arkusze kalkulacyjne umożliwiają:
l
Wycinanie szkieletu
l
Przebicia wstępne
l
Obcinanie
l
Unikanie kolizji
Sprawdzanie konfliktów
Nowe elementy sterujące pozwalają sprawdzać, czy w pracy nie istnieją płaszczyzny będące w konflikcie. Można klikać przycisk Sprawdź konflikty, aby
przechodzić między poszczególnymi znalezionymi konfliktami.
Szablony prac
Dowolnej istniejącej pracy można użyć jako szablonu dla nowej pracy. Ta funkcja przydaje się w przypadku częstego używania starszych prac jako
punktu wyjścia do tworzenia nowej pracy. Szablon znacznie ułatwia ten proces.
Ostatnie prace
Do nowego interfejsu wstęgi (na karcie Plik) dodano stronę Ostatnie prace. Zawiera ona rozszerzoną listę ostatnich prac ProNest, jak również ścieżki
folderów z plikami prac.
Zapasy arkuszy: Eksport do formatu DXF
Wszystkie zapasy arkuszy można szybko wyeksportować do pliku DXF. Przydaje się to szczególnie wtedy, gdy jest konieczne korygowanie arkuszy
pozostałości w programie CAD, a następnie ich ponowne zaimportowanie do zapasów.
Wyczyść płaszczyznę
Teraz można usunąć wszystkie części z płaszczyzny i pozostawić pusty arkusz jako pustą płaszczyznę. Pusta płaszczyzna pozostanie wyświetlona
w oknie głównym do przyszłego rozmieszczenia.
Importowanie plików CAD: Ostatnie miejsca
Nowy przycisk na karcie CAD w oknie Edycja listy części pozwala wyświetlić foldery, z których ostatnio dodawano pliki CAD. Ułatwia to i przyspiesza
znajdowanie folderów używanych podczas dodawania części.
Menedżer maszyny
Użytkownicy korzystający z kilku zainstalowanych maszyn ProNest (ustawień) mają do dyspozycji nowe okno dialogowe Menedżer maszyny. Jest to
centralne miejsce, w którym można wykonywać następujące czynności:
l
Wyświetlanie właściwości oraz skojarzonych plików dotyczących zainstalowanych maszyn
l
Edycja dowolnych ustawień maszyny
l
Zmiana maszyn
l
Kopiowanie, zmienianie nazwy i usuwanie maszyn
Skróty
W głównych sekcjach aplikacji są teraz dostępne rozbudowane skróty klawiaturowe oraz podpowiedzi (wyświetlane po naciśnięciu klawisza Alt).
Automatyczne rozmieszczanie AutoNest: Strategia IntelliChoice
Teraz jest dostępna nowa metoda rozmieszczania automatycznego, która podejmuje zaawansowane decyzje rozmieszczania na podstawie części
dostępnych na liście części. IntelliChoice to elastyczne rozwiązanie, które pozwala wybierać między różnymi strategiami rozmieszczania, różnymi
zestawami części oraz różnymi regionami płaszczyzny w celu zapewnienia optymalnych wyników.
IntelliChoice można wybrać jako standardową strategię rozmieszczania na stronie ustawień Automatyczne rozmieszczanie lub w oknie dialogowym
Ustawienia AutoNest.
Preferencje: Ponowne stosowanie wejść i wyjść cięcia
Przy użyciu nowej preferencji można skonfigurować domyślne ustawienia modyfikacji ścieżek wejść i wyjść, używane podczas zmiany maszyn. Eliminuje
to konieczność każdorazowego wybierania ustawień po zmianie maszyny w pracy. Kolejna nowa preferencja pozwala kontrolować, czy ma być
wyświetlany monit o ponowne zastosowanie ścieżek podczas zmiany materiału części na liście części.
Kanał wiadomości w oprogramowaniu ProNest
Nowości związane z oprogramowaniem ProNest oraz Hypertherm CAD/CAM są teraz dostępne bezpośrednio w oknie ProNest. Przycisk powiadomienia
na pasku stanu informuje o dostępności wiadomości. Można go kliknąć, aby otworzyć panel czytania umożliwiający przeglądanie artykułów.
Obsługa programu SQL 2012
Program Microsoft SQL Server 2012 jest teraz w pełni obsługiwany przez oprogramowanie ProNest 2015.
Ulepszona instalacja
l
Teraz domyślny aparat bazy danych instalowany z oprogramowaniem ProNest to SQL Express LocalDB, czyli prostsza i ulepszona wersja
programu SQL Express. Program LocalDB zawiera minimalny zestaw plików niezbędnych do uruchomienia aparatu bazy danych SQL Server
oraz do jednoczesnej obsługi języka T-SQL.
l
Rozmiar pliku setup.exe oprogramowania ProNest zmniejszono o około 33% do 490 MB. Dzięki temu pobieranie oprogramowania ProNest
przez sieć przebiega znacznie szybciej.
Kosztorysowanie i zużycie
W oprogramowaniu ProNest parametry cięcia i zaawansowane techniki stosowane przez postprocesor (CFF) podczas generowania danych
wyjściowych są teraz uwzględniane w obliczaniu danych kosztorysu i wykorzystania. Do korzystania z tej funkcji jest wymagany nowy postprocesor CFF.
Format rozmiaru części i arkuszy
Teraz można zmienić sposób, w jaki jest wyświetlana długość i szerokość arkuszy oraz części ProNest. Za pomocą nowej preferencji Format wymiaru
wymiary części i arkuszy można wyświetlać jako „Długość x szerokość” lub „Szerokość x długość”.
Moduły i funkcje standardowe
l
Moduł OneClick to teraz funkcja standardowa dla wszystkich użytkowników oprogramowania ProNest. OneClick to zaawansowany moduł
produkcyjny, który automatyzuje różne zadania realizowane w ramach prac w programie ProNest — od rozmieszczania automatycznego
i przycinania po tworzenie wyniku prac i drukowanie raportów.
l
Moduł Niestandardowe pozostałości to teraz funkcja standardowa. Dzięki modułowi Niestandardowe pozostałości można wprowadzać
wymiary nieregularnego arkusza lub resztki, a następnie przeprowadzić rozmieszczanie.
l
Moduł Zmienne cięcie przy użyciu wielu głowic to teraz funkcja standardowa. Umożliwia automatyczną regulację liczby palników oraz
rozstawu palników na podstawie rozmiaru rozmieszczanej części.
l
Moduł Zaawansowane cięcie na wspólnej linii (CLC) zawiera teraz moduł Cięcie na wspólnej linii. Cięcie na wspólnej linii na najbardziej
zaawansowanym poziomie umożliwia rozmieszczanie wszelkich kombinacji części tak, aby miały wspólne linie z inną częścią lub z krawędzią
arkusza.
l
Interfejs SmartMarine 3D został usunięty.
ProNest 2012 v10.2
Ulepszenia trasowania tekstu
Wprowadzono kilka ulepszeń dotyczących trasowania/znakowania tekstu.
l
l
Zmienne trasowania tekstu
Oprogramowanie ProNest obsługuje teraz zmienne w trasowanym tekście, co pozwala na łatwe dodawanie do znakowanej części różnych
właściwości (takich jak numer identyfikacyjny zapasów, numer wytopu, klient, odniesienie itd.). Zmienne, które funkcjonują jako symbole
zastępujące rzeczywiste wartości, można dodać w oknie Edycja zaawansowana oprogramowania ProNest lub wstawić je w formie tekstu do
pliku CAD.
Do okna Edycja zaawansowana dodano czcionkę trasowanego tekstu
Teraz w oknie Edycja zaawansowana można wybrać czcionkę, jaka ma być używana z trasowanym tekstem.
l
Jeśli wskazano folder czcionki CAD, można wybrać czcionki CAD lub systemowe.
l
Z jedną częścią można używać różnych czcionek.
l
Czcionki dodawane w oknie Edycja zaawansowana mają zapewnioną pełną obsługę standardu Unicode.
Ulepszenia końcówek
Jest dostępnych kilka ulepszeń końcówek zaprojektowanych specjalnie do cięcia laserem:
l
Ścieżki wyjścia na końcówkach
Końcówki dodawane w module automatycznych końcówek AutoTab lub ręcznie w oknie Edycja zaawansowana mają teraz ścieżki wyjścia.
Nowa kolumna o nazwie „Zastosuj ścieżki wyjścia” w arkuszu kalkulacyjnym ustawień AutoTab decyduje o rozmieszczeniu ścieżek wyjścia na
końcówkach podczas procesu automatycznego ustawiania końcówek. Końcówki dodawane ręcznie w oknie Edycja zaawansowana mają teraz
przypisane także ścieżki wyjścia.
l
Ustaw maksymalny rozmiar dla profilów z końcówkami
Nowa kolumna arkusza kalkulacyjnego AutoTab o nazwie „Wymiary profilu” ustala zgodnie z rozmiarem (długość lub szerokość), które profile
mają przypisane końcówki. W profilach o rozmiarze mniejszym od rozmiaru maksymalnego lub równym temu rozmiarowi końcówki będą
stosowane automatycznie, natomiast w przypadku większych profilów końcówki nie będą stosowane.
Przydaje się to, gdy końcówki mają być używane w mniejszych częściach w celu uniknięcia wywrócenia lub upadku przez szczeliny stołu.
l
Zablokuj niedomiar ruchu na ścieżkach wejścia i wyjścia „końcówek” w punkcie rozpoczęcia
W poprzednich wersjach oprogramowania ProNest podczas używania strategii „Na warstwach” lub „Liczba końcówek” proces AutoTab mógł
modyfikować istniejące ścieżki wejścia i wyjścia na profilu, dodając tzw. niedomiar ruchu i tworząc w ten sposób końcówkę w punkcie
rozpoczęcia. Jednak taka „końcówka” w punkcie rozpoczęcia mogła zostać utracona, gdy była przesuwana podczas unikania kolizji,
rozmieszczania automatycznego itd.
Teraz w trakcie procesu AutoTab niedomiar ruchu dodany do tego typu ścieżek wejścia i wyjścia jest blokowany, dzięki czemu ścieżki
z końcówkami są zachowywane, nawet jeśli uległy zmianie pozycji na części.
l
Ścieżki tylko dla końcówek
W arkuszu kalkulacyjnym (XLS) ustawień ścieżek nowa kolumna „Ścieżka końcówki” informuje, czy rekord zawiera ścieżki końcówek. Pozwala to
używać ścieżek przeznaczonych tylko dla końcówek oddzielnie od innych ścieżek oprogramowania ProNest. Ścieżki końcówek są używane
podczas automatycznego dodawania końcówek oraz podczas ręcznego dodawania końcówek w oknie Edycja zaawansowana.
Unikanie kolizji: Najpierw małe otwory na śruby
W przypadku niektórych części, na przykład kołnierzy, małe otwory na śruby są umieszczone w pobliżu innych większych obiektów wewnętrznych. Te
otwory są czasami sekwencjonowane w sposób mogący powodować przewrócenia lub zderzenia palnika.
Dodano nowe ustawienie unikania kolizji, które pozwala konfigurować kolejność cięcia na podstawie rozmiaru otworu, zmniejszając tym samym ryzyko
zderzenia palnika. Na podstawie zdefiniowanych przez użytkownika zakresów rozmiaru otworu małe otwory mogą być wycinane przed większymi
profilami wewnętrznymi części.
Technologia True Hole®: Kolejność cięcia obiektów wewnętrznych
Kolejność cięcia obiektów wewnętrznych części można ustawić tak, aby wszystkie profile True Hole były cięte przed wszelkimi innymi wewnętrznymi
profilami części. Skraca to czas usuwania gazu w porównaniu do naprzemiennego wycinania profilów True Hole oraz innych profilów części.
Program poprawy doświadczenia klientów
Program zbiera informacje o sposobie używania oprogramowania ProNest. Pomaga to firmie Hypertherm ustalić, które funkcje oprogramowania
ProNest wymagają ulepszenia. Żadne gromadzone informacje nie zostaną użyte do identyfikacji użytkownika ani prób skontaktowania się z nim.
Program ten działa w tle podczas używania oprogramowania ProNest i nie przeszkadza w żaden sposób jego użytkownikowi. Aby wziąć udział w tym
programie ulepszania produktu, użyj nowej strony preferencji prywatności.
Wiele klas na płaszczyźnie
Niektóre funkcje dostępne w oprogramowaniu Phoenix (wbudowane oprogramowanie zainstalowane w systemach CNC Hypertherm) są określane
w oprogramowaniu ProNest za pomocą klasy podawanej w nawiasach (np. „100Amp (dokładnie)”). Teraz części z klasami, które mają inne informacje
w nawiasie, można rozmieszczać razem, jeśli tylko pozostałe informacje o klasie są identyczne. Dzięki temu na jednej płaszczyźnie można teraz używać
różnych funkcji Hypertherm.
Ignoruj kolumnę wiersza w arkuszu kalkulacyjnym ustawień
W arkuszach kalkulacyjnych ustawień można teraz używać nowej kolumny o nazwie „Ignoruj”. W przypadku wprowadzenia dowolnej niepustej
wartości oprogramowanie ProNest ignoruje wiersz. Podstawową korzyścią jest możliwość ukrycia w widoku tych materiałów, które nie są używane.
Dzięki temu lista materiałów w ProNest staje się wygodniejsza w obsłudze.
AutoNest: Najpierw wypełnij wnętrza
Podczas rozmieszczana automatycznego przed wypełnieniem pozostałych obszarów płaszczyzny oprogramowanie ProNest podejmie próbę
rozmieszczenia mniejszych części wewnątrz profilów wewnętrznych większych rozmieszczonych części. Może się to przydać, jeśli części zawierają duże
wycięcia, na których jest możliwe rozmieszczanie.
Cięcie na wspólnej linii: Sekwencjonowanie wg części bez przecinania
W przypadku stylu bez przecinania (stosowany, gdy palnik nie powinien przecinać poprzednio wyciętej ścieżki z powodu możliwości upadku) części,
które są rozmieszczone na wspólnej linii lub zgrupowane w zaawansowanym układzie CLS wielu części, są teraz wycinane jedna po drugiej. Dzięki temu
wyeliminowano problemy z przesuwaniem części podczas cięcia.
Preferencje komunikatu o błędzie odbicia lustrzanego
Za pomocą nowej preferencji można ustalić, czy komunikat o błędzie „Część narusza właściwość odbicia lustrzanego”, wyświetlany podczas
rozmieszczania części naruszającej wartość odbijania lustrzanego (Nigdy lub Zawsze), ma być pokazywana, czy nie.
ProNest 2012 v10.1
OneClick
OneClick to zaawansowany moduł produkcyjny, który automatyzuje różne zadania realizowane w ramach prac w programie ProNest — od
rozmieszczania automatycznego i przycinania po tworzenie wyniku prac i drukowanie raportów. Dzięki modułowi OneClick można skonfigurować
wszystkie działania wymagane do ukończenia pracy. Po dodaniu części do listy części moduł OneClick zajmuje się pozostałymi pracami przy
ograniczonej konieczności interwencji użytkownika.
Miejsca docelowe raportów
Moduł Miejsca docelowe raportów pozwala wstępnie definiować miejsce docelowe, do którego są drukowane lub eksportowane raporty lub serie. Gdy
raport jest wysyłany do miejsca docelowego, jest automatycznie zapisywany lub drukowany zgodnie z uprzednio skonfigurowanymi preferencjami.
Dzięki temu czasochłonnej konfiguracji opcji nie trzeba wykonywać każdorazowo przy publikacji raportu lub serii. Dzięki miejscom docelowym raporty
można drukować i zapisywać bez wyświetlania jakichkolwiek monitów i okien dialogowych ustawień.
Blokowanie wejść i wyjść cięcia
Teraz można blokować wewnętrzne i zewnętrzne wejścia i wyjścia. Pozwala to ustawić optymalną lokalizację oraz właściwości wejść i wyjść części, jak
również zachować to ustawienie w niezmienionym stanie.
Ulepszenia ukosowania
Do modułu ukosowania wprowadzono ważne ulepszenia w wielu różnych dziedzinach, co spowodowało poprawę jakości cięć skośnych:
l
Lepsza geometria pętli w ukosowanych narożnikach (makra wektorowe)
Nowe makra ukosowania wykorzystują ulepszenia ruchu ukosowania, stosując optymalne ścieżki wejść i wyjść oraz pętle przejść w oparciu o
różnice w typach cięć skośnych. Zapewnia to poprawę jakości ukosowanych narożników oraz lepsze zużycie materiału. Wcześniej rozmiar
makra ukosowania nie zwiększał się zawsze w ramach uwzględnienia kolizji z narożnikiem podczas cięcia górnych ukosów, co skutkowało
ściętymi narożnikami części. W pozostałych przypadkach zwiększał się nadmiernie, co powodowało zbytnie zwiększenie obszaru części.
l
Techniki cięcia i wskaźnik przecięcia szczelin
Teraz można wykrywać sytuacje, w której szczelina zostanie przecięta przy ukosowaniu, oraz stosować techniki cięcia pętli przejść i wyjść na
profilach ukosowanych.
l
Wstępne nacinanie ukosowanych części
Dodano funkcję wstępnego nacinania wyłącznie ukosowanych części, co zmniejsza ryzyko błędów. Tę opcję wprowadzono z myślą
o maszynach, które nie obsługują w odpowiedni sposób przyrostowych zmian naciętych szczelin.
l
Wygładzanie
W przypadku wstępnie naciętych części ukosowanych wygładzanie można stosować względem kolejnych segmentów linii, tak aby ich punkty
końcowe tworzyły łuk. Przydaje się to, gdy wstępne nacinanie skutkuje szarpaniem krawędzi podczas cięcia. Zapewnia bardziej płynny ruch
cięcia.
l
Parametry ukosu stopniowego
Jeśli zostanie wybranych wiele kolejnych jednostek, kąty ukosu zostaną rozłożone proporcjonalnie wzdłuż wybranych jednostek.
l
Automatyczny wybór krawędzi ukosu stopniowego
W trybie Edycja zaawansowana, gdy ukos stopniowy jest stosowany wzdłuż kilku przyległych jednostek, kliknięcie jednej z nich spowoduje
zaznaczenie całego zakresu ukosu stopniowego.
l
Wyświetlanie pierwotnej geometrii ukosu
Części można teraz rysować z wypełnianiem kolorów w trybie Edycja zaawansowana, co poprawia widoczność ukosowanych części. Podczas
ukosowania części i stosowania profilów przejść można z łatwością ustalić pierwotną geometrię części, jak również jej przejścia ukosowania.
Synchronizacja danych: Arkusze
Moduł synchronizacji danych to nowy moduł, który zapewnia możliwość synchronizowania danych systemu MRP/ERP z modułem Zapasy arkuszy
programu ProNest. Zapasy arkuszy są stale dodawane i aktualizowane, a ten moduł sprawia, że w programie są zawsze dostępne aktualne informacje
o arkuszach z systemu MRP/ERP. ProNest.
Ulepszenia programu 2D CAD
l
Czyszczenie CAD
Funkcja Czyszczenie CAD wykorzystuje teraz pełne możliwości programu 2D CAD, zapewniając możliwość wprowadzania szybkich zmian na
rysunkach CAD przed ich dodaniem do listy części. Za pomocą funkcji Czyszczenie programu 2D CAD można edytować wszystkie typy plików CAD
importowanych do programu ProNest. Zmiany są zachowywane w programie ProNest po dodaniu części.
l
Obsługa wielu rysunków
W programie 2D CAD można jednocześnie otwierać wiele rysunków. Każdy otwarty rysunek jest wyświetlany w osobnej karcie w głównym
oknie programu 2D CAD. Między rysunkami można się przełączać, klikając karty.
l
Punkty kontrolne
Każdą jednostkę można teraz przesuwać i modyfikować za pomocą punktów kontrolnych. Punkty kontrolne są widoczne w punkcie
początkowym, środkowym i końcowym wybranej jednostki. Pozwalają ją przesuwać z zachowaniem rozmiaru i orientacji oraz zmieniać jej
rozmiar względem punktu obrotu.
Czcionki CAD
Oprogramowanie ProNest obsługuje teraz natywne czcionki programu AutoCAD (SHX) oraz czcionki systemu Windows® (TrueType, OpenType,
PostScript) w rysunkach CAD zawierających tekst. W przypadku importowania pliku CAD zawierającego tekst czcionki, do której się on odnosi, można
teraz używać w programie ProNest. Za pomocą nowej strony preferencji czcionki CAD można teraz ustalić, czy mają być używane czcionki tekstowe
znalezione w pliku CAD, lub wskazać dla tekstu CAD domyślną czcionkę AutoCAD lub systemową.
Znaczniki pliku części
W przypadku używania ustawienia zapisu znaczników pliku części (na stronie ustawień importowania części) ikona znacznika wskazuje teraz, czy plik
CAD wczytany w obszarze Źródła części w oknie Edycja listy części jest oryginalnym rysunkiem CAD czy plikiem znacznika części. Można wybrać
zaimportowanie oryginalnego pliku CAD lub powiązanego pliku znacznika.
Zlecenia pracy
l
Preferencje
Za pomocą nowych preferencji Zlecenia pracy można tak skonfigurować program ProNest, aby nie zwalniał nierozmieszczonych ilości ze
zlecenia pracy w momencie zapisywania pracy.
l
Stronicowanie
Jeśli istnieje wiele zleceń pracy, widok siatki można podzielić na wiele stron zarówno w edytorze zleceń pracy, jak i na karcie Zlecenia pracy okna
Edycja listy części. Znacznie skraca to czas wymagany na otwarcie edytora bazy danych lub odświeżenie danych oraz zwiększa czytelność.
l
Usuń
Dodano możliwość usuwania zleceń pracy z bazy danych zleceń pracy.
Strona preferencji programu SOLIDWORKS
Dodano nową stronę preferencji, która zapewnia kontrolę sposobu, w jaki program ProNest importuje funkcje i geometrie z programu
SOLIDWORKS®. Preferencje importowania gwarantują obsługę części z blachy, zestawień materiałów, procesów wytrawiania/znakowania,
dołączania i wykluczania geometrii według nazwy oraz obsługę innych funkcji.
Stronicowanie biblioteki części
Jeśli istnieje wiele części w bibliotece, widok siatki można podzielić na wiele stron zarówno w edytorze bazy danych biblioteki części, jak i na karcie
Biblioteka okna Edycja listy części. Znacznie skraca to czas wymagany na otwarcie edytora bazy danych lub odświeżenie danych oraz zwiększa
czytelność.
Edycja zaawansowana
Części można teraz rysować z wypełnianiem kolorów w trybie Edycja zaawansowana.
Zmienne w schematach nazewnictwa
W kilku różnych obszarach programu ProNest, w tym w formatowaniu materiału, nadawaniu nazw pracom, plikom z wynikami prac i raportom, można
teraz używać zmiennych.
Zapasy arkuszy
Jeśli bieżąca płaszczyzna wykorzystuje arkusz zapasów, nazwa arkusza jest teraz wyświetlana w głównym oknie rozmieszczania.
Nowe ustawienia i preferencje
l
Kolejność cięcia i rozpraszanie ciepła: Interwał części
W przypadku używania funkcji rozpraszania ciepła nowe ustawienie o nazwie „Interwał części” pozwala ustawić odstęp czasowy, na podstawie
którego jest stosowana kolejność cięcia. Program ProNest będzie ciąć każdą n-tą część płaszczyzny (zakres 2–10). Można również
zastosować kolejność losową.
l
Dziurkowanie i trasowanie przy użyciu wielu palników (głowic)
W przypadku części, które wymagają obróbki wieloma palnikami w procesach dziurkowania lub trasowania, dziurkowanie i trasowanie można
realizować z użyciem wielu palników na częściach głównych i pomocniczych.
l
Odwrócenie kierunku palnika
Można odwrócić pozycję palnika głównego w odniesieniu do punktu wyjściowego rozmieszczania — znajdzie się on wtedy w miejscu
oddalonym najbardziej od punktu wyjściowego.
l
Nadmierne przesunięcie w łańcuchu
W przypadku części połączonych łańcuchowo i wykorzystujących nieprzecinające się ścieżki wejścia i wyjścia po wycięciu części występuje
czasami niewielka przerwa lub szczelina na lewo od punktu rozpoczęcia. Sprawia to, że część nie odpada. Aby wyeliminować to nacięcie,
względem tych wejść i wyjść można zastosować niewielkie nadmierne przesunięcie.
l
Przesuwanie punktu wyjściowego maszyny na środek podczas obróbki okrągłych arkuszy
W przypadku arkuszy okrągłych punkt wyjściowy maszyny używany w danych wyjściowych CNC można przesunąć na środek arkusza.
l
Przesuwanie punktu wyjściowego maszyny w pionie/poziomie podczas obróbki arkuszy stanowiących pozostałości
(poprzednio opcje -ffo,- ffoh i -ffov)
W przypadku pozostałości, których narożnik nie pokrywa się z punktem wyjściowym maszyny określonym na stronie ustawień Maszyna, punkt
wyjściowy można przesunąć do takiego narożnika. Ułatwia to inicjowanie głowicy palnika przed rozpoczęciem cięcia płaszczyzny.
l
Rozszerzenie pliku CNC: N#
Wpisanie „N#” jako rozszerzenia pliku CNC sprawi, że względem wszystkich płaszczyzn będą stosowane unikatowe rozszerzenia. Utworzenie
wyniku prac z pojedynczej płaszczyzny spowoduje wybranie rozszerzenia .N1 pliku CNC. Wygenerowanie więcej niż jednej płaszczyzny będzie
skutkować wybieraniem rozszerzeń rosnących (.N1, .N2, .N3 itd.).
l
Promienie narożników przed lub po wstępnym nacinaniu
Jeśli są używane techniki cięcia z promieniami w narożnikach (zaokrąglanie narożników w celu zapewnienia bardziej płynnego ruchu) i
wstępnym nacinaniem, części mogą być czasami zaokrąglane nieprawidłowo. Zależy to od ustawień maszyny. Teraz jest dostępna opcja
zaokrąglania narożników przed lub po wstępnym nacinaniu, co może poprawić wyniki. W przypadku używania wstępnego nacinania promienie
w narożnikach można również całkowicie wyłączyć.
l
Proces obcinania
Jeśli maszyna obsługuje więcej niż jeden proces cięcia, można zdecydować, których z nich ma być używany do obcinania arkuszy.
l
Naprzemienne ścieżki przecinania palników w układach CLC
W przypadku używania stylu ścieżki palnika „Przecięcie” można tak skonfigurować układ CLC, aby części były cięte jedna po drugiej, lub
zastosować ścieżki palnika wykorzystujące geometrię układu CLC bez kolejnego cięcia części.
l
Wstępne przebijanie tylko profilów wewnętrznych
Umożliwia wstępne przebijanie wyłącznie profilów wewnętrznych, bez przebijania profilów zewnętrznych.
l
Separator w plikach PNL
W plikach PNL można skonfigurować niestandardowy separator. Dostępne opcje to tabulator (domyślnie), przecinek (,), średnik (;) oraz
pionowa kreska (|).
Nowe foldery preferencji
Można teraz skonfigurować następujące niestandardowe foldery:
l
Folder Biblioteka części
l
Folder Narzędzia
l
Folder Makra
l
Folder CIF
ProNest 2012 v10.0
Program 2D CAD
Aplikacja 2D CAD programu ProNest udostępnia wszystkie podstawowe funkcje wymagane do tworzenia i edycji szczegółowych rysunków CAD. Dzięki
programowi CAD można:
l
dodawać, edytować i usuwać proste oraz złożone geometrie
l
wstawiać wstępnie zdefiniowane kształty, takie jak prostokąty, elipsy itd.
l
dodawać cięcia skośne, wyokrąglenia, nacięcia i zagięcia
l
zarządzać warstwami i kolorami
l
zapisywać rysunki w plikach DWG lub DXF
Aplikacja 2D CAD to standardowy składnik dołączany do instalacji programu ProNest. Można ją otworzyć bezpośrednio z okna Edycja listy części
programu ProNest.
Nazywanie prac
Dodano preferencje nazywania prac, co umożliwia programowi ProNest automatyczne generowanie unikatowych nazw prac podczas rozpoczynania
nowej pracy. Zwykle automatyczne nadawanie nazw pracom bazuje na liczniku przyrostowym, co oznacza, że nazwy prac są porządkowane rosnąco.
Można również wybrać metodę nadawania nazw, w której jest stosowana bieżąca data oraz numer przyrostowy dnia, lub wprowadzić własną formułę
niestandardową.
Przetwarzanie zleceń pracy
Nowy moduł opcjonalny, Przetwarzanie zlecenia pracy, umożliwia automatyczne wprowadzanie danych prac z systemu ERP/MRP do programu
ProNest. Zlecenia pracy utworzone w systemie ERP/MRP są natychmiast dostępne w programie ProNest, w którym części ze zlecenia można sortować,
dodawać do listy części, rozmieszczać i umieszczać w kodzie NC. Po zrealizowaniu zlecenia dane śledzenia części i pracy można wysłać z powrotem do
systemu ERP/MRP.
Użytkownicy i uprawnienia
W środowiskach z wieloma użytkownikami program ProNest obsługuje teraz konta użytkowników. Po aktywacji użytkownik loguje się w programie
ProNest podczas uruchamiania przy użyciu nazwy użytkownika i hasła.
Administrator konfiguruje poszczególne konta użytkowników za pomocą spersonalizowanych uprawnień, dzięki czemu użytkownikom można
przypisywać uprawnienia odpowiadające ich rolom organizacyjnym. Uprawnienia umożliwiają ograniczanie dostępu do edytorów baz danych i
określonych preferencji. Pozwala to wzmocnić bezpieczeństwo danych, wyeliminować błędy użytkowników i zapewnić integralność.
Pozostałości wewnętrzne
Nowa funkcja Pozostałości wewnętrzne umożliwia zapisywanie wycięć jako pozostałości w bazie danych zapasów arkuszy. Przydaje się to, gdy na
płaszczyźnie istnieją części z dużymi profilami wewnętrznymi, a wycięcia mają być zapisane w zapasie arkuszy w celu ich rozmieszczenia w późniejszym
czasie.
Ulepszenia dotyczące listy części
Przeprojektowano okienko pracy Lista części. Ma teraz nowy wygląd i zapewnia lepszą elastyczność oraz kontrolę nad częściami w głównym oknie
programu ProNest. Ulepszenia są następujące:
l
Właściwości edycji części
Nowe okienko Właściwości można teraz otworzyć bezpośrednio z głównego okna programu ProNest (wystarczy kliknąć prawym przyciskiem
myszy dowolną część i wybrać pozycję Właściwości). Wszystkie informacje o częściach, które można wyświetlać i edytować w oknie Edycja listy
części, są teraz możliwe do edycji w tym nowym okienku.
l
Sortowanie części
Części można wyświetlać w kolejności alfabetycznej lub w kolejności rozmieszczenia (wg rozmiaru i/lub jakości).
l
Łatwy dostęp do okna Edycja listy części oraz do importowania i eksportowania listy części płaszczyzny (PNL)
Łatwy dostęp do okna Edycja listy części umożliwia teraz nowy przycisk w liście części. Z listy części można również szybko importować i
eksportować listy PNL.
Jakość wejść i wyjść
Wszystkie wejścia i wyjścia, również te na końcówkach, mają teraz przypisaną unikatową wartość jakości. Przypisanie wartości jakości do
wejścia/wyjścia umożliwia zastosowanie określonych parametrów cięcia do tego wejścia/wyjścia. Można ustawić domyślną jakość zewnętrznych oraz
wewnętrznych wejść i wyjść lub zmienić jakość wejść/wyjść w odniesieniu do poszczególnych części.
Klasa materiału
Jako opcjonalną właściwość materiałów w programie ProNest dodano właściwość Klasa. Można jej używać razem w typem oraz grubością do bardziej
szczegółowego rozróżniania materiałów. Klasę można znaleźć w bazie danych materiałów, jak również w bibliotece części, zapasach arkuszy, listach
PNL, zestawieniach materiałów oraz w listach części i arkuszy.
Poprzednio informacje o klasie były wpisywane jako część typu materiału (np. „SS 403”), co komplikowało nazwy materiałów i arkusze kalkulacyjne
przetwarzania parametrów, w których występowało wiele identycznych wierszy różniących się jedynie nazwą materiału. Dodanie pola klasy eliminuje te
problemy.
Klasa jest również używana podczas rozmieszczania. Na przykład części o takim samym typie materiału i grubości, ale o różnych klasach, nie można
umieszczać razem na tej samej płaszczyźnie.
Grubość arkusza materiału
Grubość arkusza to pole opcjonalne, które dodano do bazy danych materiałów. Użytkownicy pracujący z materiałami o grubości do 0,254 mikrometra
mogą teraz dodawać informacje o grubości arkusza do informacji o typie i grubości materiału w bazie danych.
Dane o grubości arkusza są używane do celów informacyjnych i nie ograniczają możliwości rozmieszczania ani nie wpływają na ustawienia.
Niestandardowe formatowanie materiału
Można teraz zmienić sposób wyświetlania nazw materiałów w programie ProNest w całej aplikacji. Jeśli w programie ProNest jest używana konwencja
nazewnictwa materiałów inna niż domyślna, można tak zmienić preferencje, aby dopasować je do tej konwencji. Nazwy materiałów można
formatować tak, aby zawierały nazwę materiału, grubość, klasę i grubość arkusza (w dowolnej kolejności).
Archiwizacja bazy danych
Do programu ProNest dodano funkcję automatycznej archiwizacji bazy danych, która zwiększa szybkość realizacji i reakcji wielu prac. Jest ona
szczególnie przydatna użytkownikom, którzy pracują z bazami danych zawierającymi wiele rekordów. Archiwizacja danych polega na przesunięciu
dawno nieużywanych elementów do innej lokalizacji. Te dane są zachowywane w programie ProNest i są gotowe do użytku w razie potrzeby.
Ulepszenia ukosowania
Ukosowanie można teraz efektywnie stosować z wycinaniem szkieletu, rozmieszczaniem automatycznym i kosztorysowaniem. W programie ProNest
geometria ukosowanych części jest teraz dokładniej modelowana, ponieważ rozwiązano wiele problemów z ukosowanymi częściami, w tym
niedokładne dane kosztorysów, linie szkieletu przecinające ukosowane części oraz nieprawidłowe rozmieszczanie ukosowanych części podczas
rozmieszczania automatycznego.
Wyświetlanie linii szkieletu na płaszczyźnie
Linie szkieletu można wyświetlać na płaszczyźnie, nawet jeśli program nie pracuje w trybie wycinania szkieletu. Aby wyświetlić linie wycinania szkieletu:
l
W menu Widok wybierz pozycję Linie szkieletu.
Kolejność cięcia: Profil wewnętrzny
Ustalanie kolejności cięć wewnętrznych (generowanie kolejności cięcia profilów w pojedynczej części) zostało znacznie ulepszone.
l
Podczas używania strategii „Poziomo” lub „Pionowo” w kolejności cięcia: Ustawienia profilów wewnętrznych i części z wieloma otworami są
przetwarzane szybciej.
l
Podczas używania strategii „Wejścia/wyjścia cięcia do wejść/wyjść cięcia” oraz „Środek do środka” kolejność profilów wewnętrznych jest teraz
ustalana szybciej i przy krótszych czasach ruchów przejścia. Testy wydajnościowe dowiodły, że nowa metoda ustalania kolejności cięć
wewnętrznych skraca czas przejść w 95% przypadkach w porównaniu do poprzedniej metody.
Unikanie kolizji
Moduł Unikanie kolizji wykorzystuje teraz bardziej dokładne obramowania wokół części, które lepiej odpowiadają ich geometriom. Dodatkowo, w
wyniku wprowadzenia ulepszeń funkcji ustalania kolejności cięć wewnętrznych, duże części i części z wieloma otworami są sekwencjonowane bardziej
wydajnie. W większości przypadków zapewnia to lepsze ścieżki unikania przy mniejszej liczbie pełnych podniesień palnika i krótszych ścieżkach
przejścia.
Przebijanie wstępne
Dodano możliwość wstępnego przebijania tylko profilów wewnętrznych. Przydaje się to użytkownikom, którzy przed wstępnym przebijaniem chcą
usunąć żużel i mają na uwadze tylko przebicia na profilach wewnętrznych.
Interfejs programu SOLIDWORKS
l
Program ProNest może teraz na rysunku rozpoznać więcej niż jedną funkcję trasowania.
l
Podczas importu są teraz w pełni obsługiwane wszystkie dane zestawienia materiałów znajdujące się w pliku SOLIDWORKS (Plik >
Właściwości). Dotyczy to także części SOLIDWORKS zawierających dane zestawienia materiałów w języku innym niż angielski.
Funkcje i moduły standardowe
l
Nazwę modułu Zapasy części zmieniono na Biblioteka części. Jest to teraz standardowa funkcja (obok modułu Zespół). Pozostałe ulepszenia w
module Biblioteka części:
o Obsługa danych z zestawienia materiałów podczas importowania plików CAD do Biblioteki części. Możliwość jednoczesnego
dodawania wielu części zawierających zestawienie materiałów.
o Części w bibliotece mogą teraz mieć zapisany plik znacznika, bez konieczności odwołania do źródłowego pliku CAD.
o Edytor bazy danych biblioteki części zaktualizowano o nowe przyciski paska narzędzi.
o W polu „Rodzaj plików” podczas importowania części są teraz dostępne wszystkie licencjonowane typy plików CAD.
l
Moduły Rozmieszczanie prostokątne i Rozmieszczanie przy użyciu rzeczywistych kształtów zostały skonsolidowane w jeden moduł opcjonalny
o nazwie „Rozmieszczanie automatyczne”.
l
Moduł Układ wzorów to teraz funkcja standardowa. Moduł Układ wzorów automatycznie ustala najlepszy rozstaw i orientację używane
podczas układania części, aby zmaksymalizować zużycie arkusza.
l
Moduł Obraz tła płaszczyzny to teraz funkcja standardowa. Funkcja jest widoczna w programie ProNest, tylko jeśli podłączono maszynę z
dyszą wodną.
l
Moduł Wynik prac w formacie DXF jest teraz oferowany jako funkcja standardowa bez dodatkowej opłaty. Więcej informacji na temat
pozyskania tej konfiguracji można uzyskać, kontaktując się z przedstawicielem regionalnym.
Różne
l
l
l
Uproszczono pozycję Właściwości w menu otwieranym po kliknięciu rozmieszczonej części prawym przyciskiem myszy (teraz jest dostępna
tylko jedna pozycja Właściwości, która zawiera wszystkie opcje).
Ścieżka pliku źródłowego dodanej części jest teraz pokazywana nie tylko w oknie Edycja listy części (w okienku Właściwości), lecz również w
okienku Właściwości w oknie głównym programu ProNest.
Kliknięcie przycisku kółka myszy aktywuje teraz tryb przesuwania. Do paska narzędzi Rozmieszczanie dodano domyślnie przyciski
automatycznego obcięcia i usunięcia obcięcia.
© 2016 Hypertherm, Inc. Wszelkie prawa zastrzeżone.
