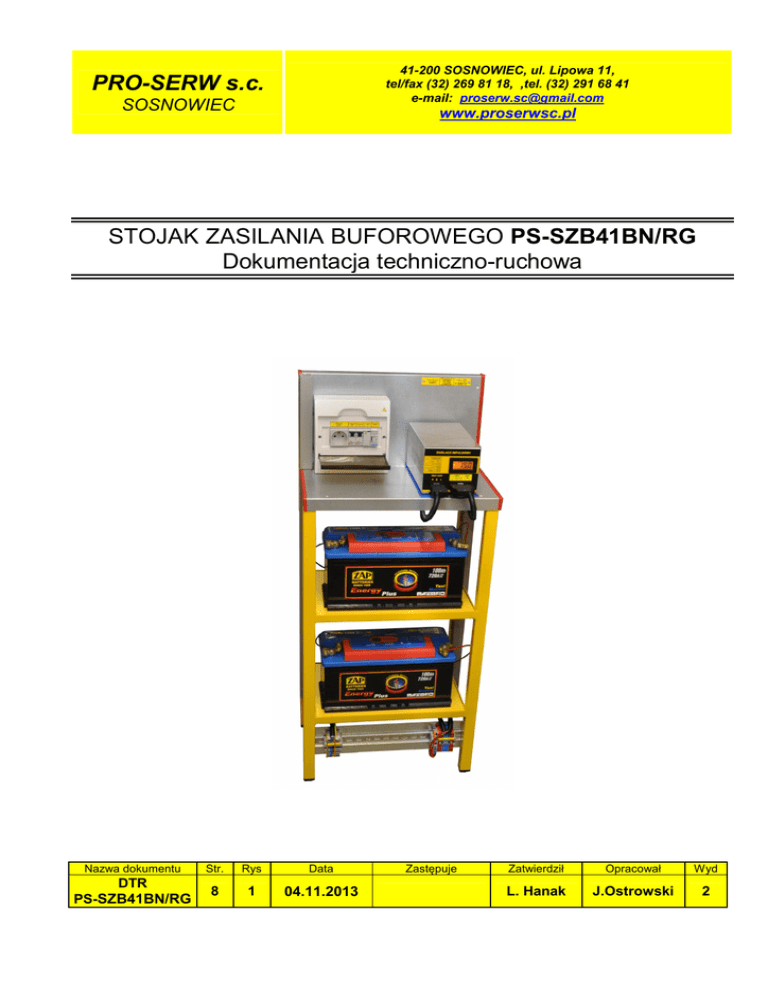

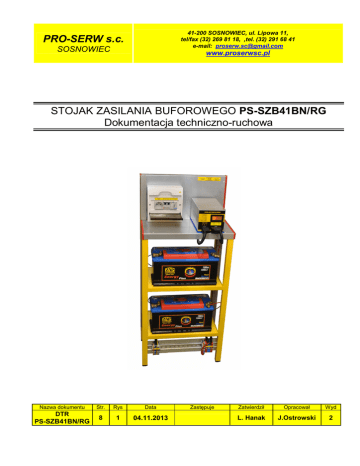

STOJAK ZASILANIA BUFOROWEGO PS-SZB41BN/RG
Dokumentacja techniczno-ruchowa
Nazwa dokumentu
Str.
Rys
Data
DTR
PS-SZB41BN/RG
8
1
04.11.2013
Zastępuje
Zatwierdził
Opracował
Wyd
L. Hanak
J.Ostrowski
2
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
SPIS TREŚCI
1. Wstęp
2. Zastosowanie
2 1. Przeznaczenie stojaka SZB-41BN/RG
2.2
Konstrukcja mechaniczna, parametry elektryczne i warunki eksploatacyjne
3. Opis techniczny
3.1. Opis wyposażenia stojaka
3.2. Urządzenia zasilające i kontrolne
3.2.1. Zasilacz impulsowy PSBR300
3.2.2. Baterie akumulatorów
3.3. Urządzenia zabezpieczające
3.3.1. Zabezpieczenia i wyłączniki
4. Instalowanie, obsługa, eksploatacja.
4.1. Transport
4.2. Instalowanie
4.3. Uruchomienie
4.4. Obsługa okresowa
4.5. Usuwanie uszkodzeń
5. Informacje dodatkowe
5.1. Uwagi producenta
SPIS RYSUNKÓW
Rys.1. Wymiary stojaka
Rys. 2. Schemat elektryczny
Rys. 3. Opis listwy WE-WY
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
2
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
1.WSTĘP
Niniejsza DTR jest przeznaczona dla użytkowników stojaków zasilających typu PS-SZB41BN/RG.
Zawiera ona dane techniczno-eksploatacyjne oraz wskazówki niezbędne do poznania budowy,
funkcjonowania i sposobu obsługi tych stojaków. Podano w niej także niezbędne zalecenia dotyczące
instalowania i eksploatacji urządzeń oraz postępowanie w przypadku usterek.
2. ZASTOSOWANIE
2.1. Przeznaczenie systemu PS-SZB-41BN/RG
Stojak zasilania buforowego SZB-41BN/RG przeznaczony jest do zasilania urządzeń srk wymagających
ciągłego zasilania prądem stałym o napięciu nastawianym w zakresie 12÷18V.
Zasilanie buforowane jest przez baterie bezobsługowych akumulatorów kwasowych. Pierwotnym źródłem
zasilania jest jednofazowa sieć prądu przemiennego 230V/50 Hz. Układy zasilania wyposażone są w
systemy zabezpieczające przed przeładowaniem jak i nadmiernym rozładowaniem baterii oraz zwarciami
w zasilanych odbiornikach.
2.2. Konstrukcja mechaniczna, parametry elektryczne i warunki eksploatacyjne
Wszystkie urządzenia zabudowane są na stojaku o gabarytach 1135x460x300mm, zespawanym ze
stalowych kształtowników. Wygląd stojaków przedstawia rys1. System przeznaczony jest do zabudowy
w pomieszczeniach zamkniętych. Stojak posiada uszy, za pomocą których można go przymocować do
ściany. Nogi stojaka zakończone są plastikowymi zatyczkami, w których znajdują się śruby do
wypoziomowania stojaka.
Parametry elektryczne i warunki eksploatacyjne:
Napięcia wyjściowe:
1. nastawiane 12÷18V DC
2. 24V DC
Ciągły prąd obciążenia:
suma prądów na wyjściach 1 i 2 nie
powinna przekraczać 8A
dtr_PS-SZB41BN-RG
Obciążenie sieci 230V/50Hz:
350W
Temperatura otoczenia stojaka:
0÷400C
Wilgotność względna:
40÷95%
Pojemność baterii buforowych:
2 x 12V / 88÷100Ah
PRO-SERW SOSNOWIEC
3
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
3. OPIS TECHNICZNY.
3.1. Opis wyposażenia systemu.
System SZB-41BN/RG służy do zasilania urządzeń srk, które wymagają kalibracji poprzez napięcie
zasilania.
Wyposażenie elektryczne SZB-41BN/RG podzielić można na następujące grupy urządzeń:
- urządzenia zasilające i kontrolne (zasilacz impulsowe PSBR-300), baterie akumulatorów,
- urządzenia zabezpieczające (wyłączniki instalacyjne).
3.2. Urządzenia zasilające i kontrolne
3.2.1. Zasilacz impulsowy PSBR-300
Zasilacz PSBR-300 o napięciu zasilania 180-245V/50Hz i napięciu wyjściowym dla buforowania baterii
akumulatorów ustawionym fabrycznie na poziomie 27,6V działa na zasadzie impulsowego przetwarzania
wejściowego napięcia stałego przy stałej częstotliwości modulacji współczynnika wypełnienia impulsów.
Dzięki temu, osiągnięto małe tętnienia, wysoką sprawność oraz ciężar zasilacza.
W zasilaczu zabudowany jest zespół kontroli zasilania. Zadaniem zespołu jest niedopuszczenie do
nadmiernego rozładowania baterii akumulatorów przy braku ich doładowania (brak zasilania z sieci lub
uszkodzenie zasilacza). Poziom dopuszczalnego rozładowania określany jest przez producenta
akumulatorów i w przypadku akumulatorów bezobsługowych jest parametrem krytycznym tzn.
rozładowanie baterii poniżej pewnego poziomu prowadzi do nieodwracalnych zmian fizyko-chemicznych w
akumulatorze, z radykalnym skróceniem jego sprawności i żywotności.
W celu niedopuszczenia do nadmiernego rozładowania baterii, układy elektroniczne zespołu dokonują
ciągłego pomiaru napięcia na baterii i porównują go z zadanym napięciem progowym (dla baterii
kwasowych wynosi on ok. 19V). Jeżeli napięcie na baterii obniży się poniżej napięcia progowego, układ
elektroniczny automatycznie odłączy akumulatory spod obciążenia. Ponowne przyłączenie odbiorów do
baterii odbywa się automatycznie po pojawieniu się napięcia z zasilaczy.
Do wyjścia 24V DC podłączony jest impulsowy regulator napięcia z cyfrowym wyświetlaczem
pokazującym napięcie wyjściowe. Regulator umożliwia nastawianie napięcia na wyjściu w zakresie
12÷18V, a potencjometr do ustawiania napięcia dostępny jest przez otwór o średnicy ø 4mm w przedniej
ściance zasilacza po prawej stronie.
3.2.2.Baterie akumulatorów
W standartowym wykonaniu system przygotowywany jest do pracy z bateriami bezobsługowych
akumulatorów kwasowych o dopuszczalnym wielokrotnym głębokim rozładowaniu.
Bezobsługowe akumulatory kwasowe montowane są na stałych półkach stojaka. Napięcie końcowe
ładowania baterii kwasowej jest ustawiane jest fabrycznie na wartość ok. 27,6V
0
(w temperaturze otoczenia 20 C).
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
4
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
3.3. Urządzenia zabezpieczające
3.3.1. Zabezpieczenia i wyłączniki
Jako zabezpieczenia przeciwporażeniowego zastosowano metodę samoczynnego wyłączenia zasilania.
Polega ona na połączeniu części przewodzących, które powinny mieć zaciski ochronne z przewodem
ochronnym PE. Dzięki temu przy uszkodzeniu izolacji podstawowej utworzona zostanie pętla zwarciowa,
której impedancja zwarciowa powinna być skoordynowana z charakterystyką zwarciową zabezpieczenia
obwodu, w którym powstało zagrożenie. Powoduje to, że prąd zwarciowy osiąga wartość umożliwiającą
samoczynne zadziałanie zabezpieczenia wyłączającego w wymaganym czasie.
Układ zasilania urządzeń SZB-41BN/RG przystosowany jest do podłączenia do sieci typu TN-S. W
układzie TN-S funkcję przewodu neutralnego (N) i przewodu ochronnego (PE) spełniają osobne
przewody. W układzie TN-S przy przyjętej ochronie przez samoczynne wyłączenie można stosować
(urządzenie B na rysunku obok) bezpieczniki topikowe, wyłączniki instalacyjne i wyłączniki
różnicowoprądowe.
W
SZB-41BN/RG
zastosowano
wyłącznik
instalacyjny
o
charakterystyce typu B i prądzie Inom=6A. Zgodnie z zaleceniami normy
PN-ICE 60364-4-41 najlepiej żeby zastosowany wyłącznik instalacyjny
był w stanie rozłączyć obwód zasilania w czasie 0,2s. Dla wyłącznika
użytego w SZB-41BN/RG z jego charakterystyki wynika, że jest on w
stanie wyłączyć zasilanie w 0,2s dla prądów z przedziału 30-50A.
Zgodnie z normą musi być spełniony następujący warunek:
Z × I <U
s
a
0
gdzie:
Zs – impedancja pętli zwarcia
Ia – prąd zapewniający samoczynne zadziałanie urządzenia ochronnego w czasie 0,2s
U0 – napięcie fazowe sieci energetycznej
Dla użytego zabezpieczenia w SZB-41BN/RG warunek ten spełnia:
Z
s
<
230V
< 12,77Ω
18 A
Wynik ten należy pomniejszyć o 25%, a zatem impedancja pętli zwarcia dla SZB-41BN/RG
powinna być Zs ≤ 10Ω.
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
5
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
Napięcie jednofazowej linii 230V/50Hz wprowadzone jest do stojaka poprzez listwę przyłączeniową
znajdującą się w dolnej części stojaka. Napięcie to podawane jest do skrzynki rozdzielczej na wyłącznik
instalacyjny B1 (zabezpieczenie zasilacza) i B2 (zabezpieczenie gniazda służącego do podłączenia
dodatkowego odbiornika).
Za wyłącznikiem B1 podłączony jest ogranicznik przepięć chroniący stojak zasilania przed
przepięciami, które mogą pojawić się w sieci energetycznej od wyładowań atmosferycznych lub
prądów łączeniowych. Każdorazowe zadziałanie ogranicznika powoduje jego częściowe zużycie,
dlatego
ogranicznik
posiada
wizualną
sygnalizację
uszkodzenia
elementu
termicznego.
Pojawienie się w przezroczystym okienku na przedniej ściance ogranicznika czerwonej dźwigni
oznacza jego uszkodzenie i natychmiastową wymianę. Dlatego wymagane jest kontrolowanie
stanu ogranicznika raz na miesiąc lub po każdej burzy z silnymi wyładowaniami atmosferycznymi.
Zasilacze PSBR wyposażone są w zabezpieczenie nadprądowe powodujące przejście zasilacza przy
przeciążeniu ponad Inom na pracę z charakterystyką stałoprądową tzn. stabilizację prądu na poziomie Inom
przy jednoczesnym obniżeniu napięcia wyjściowego. Jest to sytuacja normalna przy ładowaniu baterii po
długotrwałym braku zasilania sieciowego.
Obwód baterii zabezpieczony jest przed zwarciem bezpiecznikiem typu samochodowego 15A.
Bezpiecznik znajduje się na listwie przyłączeniowej LZ DC w dolnej części stojaka.
W przypadku konieczności odłączenia obwodów obciążenia od zasilania należy odłączyć baterie
akumulatorów przez wyjęcie bezpiecznika 15A, a zasilacz wyłączyć wyłącznikiem B1.
4. INSTALOWANIE, OBSŁUGA I EKSPLOATACJA.
4.1. Transport .
Kompletny stojak SZB-41BN/RG podlega kontroli w zakładzie produkcyjnym. Do transportu stojaka
demontowane są akumulatory.
Szczególnej ostrożności wymaga transport akumulatorów bezobsługowych. Akumulatory te dostarczane
są fabrycznie w stanie wypełnienia elektrolitem i naładowania. W czasie transportu należy je chronić
przed przewróceniem, gwałtownymi wstrząsami, uderzeniami oraz przed zwarciem biegunów. Bieguny
dodatnie akumulatorów powinny być osłonięte plastikowymi kapturkami.
4.2. Instalowanie
Montaż stojaka należy przeprowadzić w następującej kolejności:
• po ustawieniu stojaka należy go wypoziomować za pomocą śrub będących zakończeniem nóg,
• przymocować stojak do ściany pomieszczenia wykorzystując jego odpowiednie elementy (rys. 1),
• ustawić wyłączniki instalacyjne skrzynki rozdzielczej w położenie 0,
• wyjąć bezpiecznik 15A z listwy LZ DC
• na półkach baterii ustawić akumulatory,
• przyłączyć akumulatory linkami połączeniowymi (zwracać uwagę na biegunowość),
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
6
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
• przyłączyć do listwy przyłączeniowej przewód ochronny PE i przewódy sieci 230V/50Hz zgodnie ze
schematem umieszczonym w DTR.
• nie podłączać odbiorników
4.3. Uruchomienie
• załączyć napięcie 230V/50Hz wyłącznikiem instalacyjnym B1 i napięcie do gniazda sieciowego
wyłącznikiem B2,
• zmierzyć napięcie sieci energetycznej w gniazdku sieciowym w skrzynce rozdzielczej (nie powinno
przekraczać 245V AC),
• ustawić żądaną wartość napięcia na wyjściu nastawnym PSBR-300 (12÷18V),
• sprawdzić napięcie na wyjściu 24V DC (nie powinno przekraczać 27,8V),
• wyłączyć zasilacz wyłącznikiem B1,
• dołączyć do listwy przyłączeniowej przewody obciążenia (odbiorniki),
• powtórnie załączyć układ zasilania wyłącznikiem B1,
• włożyć bezpiecznik 15A do listwy LZ DC
4.4. Obsługa okresowa
Urządzenia zasilające srk powinny być sprawdzane zgodnie z wytycznymi instrukcji utrzymania. Zakres
okresowych sprawdzeń i konserwacji zależy głównie od rodzaju użytych baterii.
Przy wykonywaniu sprawdzenia urządzeń stojaka SZB41BN/RG należy:
•
dokonać oględzin stanu uziemienia stojaka,
•
dokonać oględzin zewnętrznych stanu baterii, ze sprawdzeniem pewności mocowania linek
przyłączeniowych,
•
wybrzuszenia obudów akumulatorów bezobsługowych świadczą o zbyt dużym napięciu końcowym
ładowania,
•
wycieki elektrolitu w bateriach kwasowych - świadczą o poważnych uszkodzeniach akumulatorów
powodujących konieczność ich wymiany,
•
dokonać pomiarów napięć poszczególnych akumulatorów baterii,
4.5. Usuwanie uszkodzeń
Naprawy gwarancyjne i pogwarancyjne podzespołów elektrycznych systemu SZB-41BN/RG wykonuje
służba serwisowa producenta lub wyspecjalizowana jednostka serwisowa upoważniona przez producenta.
Ze względu na złożoną konstrukcję zasilacza i występowanie w jego obwodach niebezpiecznych napięć,
nie zaleca się wykonywania napraw przez użytkowników. Wszelkie naprawy powinny być wykonywane
przez wysokokwalifikowany personel, zaznajomiony z zasadami bezpieczeństwa pracy. W trakcie napraw
i związanych z nimi badań należy zachować szczególną ostrożność.
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
7
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
5. INFORMACJE DODATKOWE.
5.1. Uwagi producenta.
Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych, nie
pogarszających jakości systemu zasilającego SZB-41BN/RG.
Rys.1. Wymiary i rozmieszczenie rządzeń stojaka SZB41BN/RG
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
8
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
Rys. 2. Schemat elektryczny
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
9
SYSTEM ZASILANIA BUFOROWEGO SZB41/RG
Rys. 3. Opis listwy WE-WY
dtr_PS-SZB41BN-RG
PRO-SERW SOSNOWIEC
