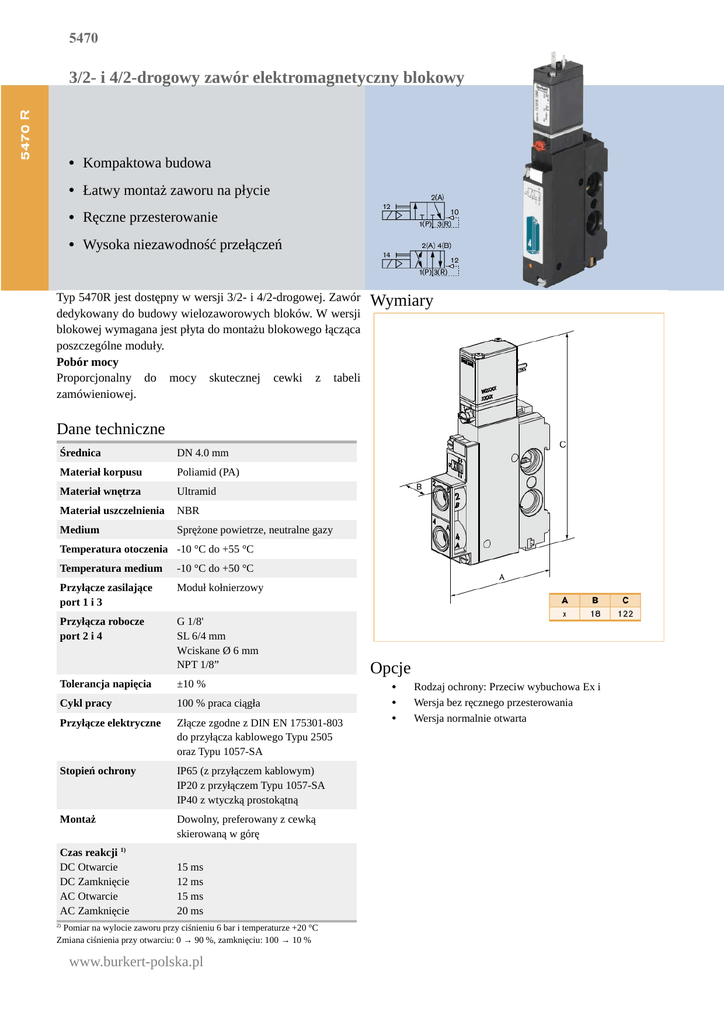

3/2- i 4/2-drogowy zawór elektromagnetyczny

5470
3/2- i 4/2-drogowy zawór elektromagnetyczny blokowy
• Kompaktowa budowa
• Łatwy montaż zaworu na płycie
• Ręczne przesterowanie
• Wysoka niezawodność przełączeń
Typ 5470R jest dostępny w wersji 3/2- i 4/2-drogowej. Zawór
dedykowany do budowy wielozaworowych bloków. W wersji
blokowej wymagana jest płyta do montażu blokowego łącząca
poszczególne moduły.
Pobór mocy
Proporcjonalny do mocy skutecznej cewki z tabeli
zamówieniowej.
Wymiary
Dane techniczne
Średnica
DN 4.0 mm
Materiał korpusu
Poliamid (PA)
Materiał wnętrza
Ultramid
Materiał uszczelnienia
NBR
Medium
Sprężone powietrze, neutralne gazy
Temperatura otoczenia -10 °C do +55 °C
Temperatura medium
-10 °C do +50 °C
Przyłącze zasilające
port 1 i 3
Moduł kołnierzowy
Przyłącza robocze
port 2 i 4
G 1/8'
SL 6/4 mm
Wciskane Ø 6 mm
NPT 1/8”
Tolerancja napięcia
±10 %
Cykl pracy
100 % praca ciągła
Przyłącze elektryczne
Złącze zgodne z DIN EN 175301-803
do przyłącza kablowego Typu 2505
oraz Typu 1057-SA
Stopień ochrony
IP65 (z przyłączem kablowym)
IP20 z przyłączem Typu 1057-SA
IP40 z wtyczką prostokątną
Montaż
Dowolny, preferowany z cewką
skierowaną w górę
Czas reakcji 1)
DC Otwarcie
DC Zamknięcie
AC Otwarcie
AC Zamknięcie
15 ms
12 ms
15 ms
20 ms
2)
Pomiar na wylocie zaworu przy ciśnieniu 6 bar i temperaturze +20 °C
Zmiana ciśnienia przy otwarciu: 0 → 90 %, zamknięciu: 100 → 10 %
www.burkert-polska.pl
Opcje
•
•
•
Rodzaj ochrony: Przeciw wybuchowa Ex i
Wersja bez ręcznego przesterowania
Wersja normalnie otwarta
5470
Wymiary
www.burkert-polska.pl
5470
Tabela zamówieniowa
Spos ób
działania
Śre dnica
[m m ]
Wartoś ć QNn dla
Zak re s
pow ie trza [l/m in] ciś nie ń [bar]
Przyłącze robocze 2 i 4
Napię cie [V]
Pobór
m ocy [W]
Num e r
zam ów ie niow y,
ce w k a DC 2)
Num e r
zam ów ie niow y,
ce w k a UC 3)
2
136 872
–
3
136 874
145 971
Zaw ór ze w nę trzny z m odułe m z m odułe m k ołnie rzow ym przy portach 1 i 3
C 3/2drogow y,
normalnie
zamknięty 1)
4.0
300
2-10
024/DC/UC
Pzyłącze w ciskane Ø 6 mm dolne
z zaw orem spraw dzającym
(Opcja A)
220-240/DC/UC
024/DC/UC
2
136 881
–
220-240/DC/UC
3
136 883
145 980
024/DC/UC
G 1/8" boczne z jednostronnym
ogranicznikiem przepływ u (Opcja
220-240/DC/UC
B)
2
136 884
–
145 983
G 1/8" boczne (Opcja E)
G 4/2drogowy
4.0
300
2-10
3
136 886
Przyłącze w ciskane Ø 6 mm
boczne (Opcja F)
024/DC/UC
2
136 887
–
220-240/DC/UC
3
136 889
145 986
Przyłącze w ciskane Ø 6 mm
dolne (Opcja C)
024/DC/UC
2
136 890
–
220-240/DC/UC
3
136 892
145 989
1) Modele 3/2-drogowe bez bezzwrotnego zaworu w module kołnierzowym
2) Tylko dla prądu stałego (DC), dla prądu przemiennego (AC) zastosuj prostownik
3) Dla prądu uniwersalnego (UC = DC lub AC): prostownik, warystor, dioda LED zintegrowane z cewką
Sposób
Śre dnica
Wartoś ć QNn dla
Zakres
Przyłącze robocze 2 i 4
działania
[m m ]
pow ietrza [l/m in]
ciś nień [bar]
Zaw ór ze w nę trzny z m odułe m kołnie rzow ym dla portów zasilających 1 i 3, z w tyczką pros tok ątną
C 3/2drogow y,
Przyłącze w ciskane Ø 6 mm dolne z
2-10
40
300
normalnie
RSV (non-return valve) (Opcja A)
zamknięty
G 1/8" z 1-drogow ym ogranicznikiem
(Opcja B)
G 4/2Przyłącze w ciskane Ø 6 mm boczne
2-10
40
300
drogow y
(Opcja F)
Przyłącze w ciskane Ø 6 mm dolne
(Opcja C)
www.burkert-polska.pl
Napięcie
[V]
Pobór m ocy
[W]
Num e r
zam ów ieniow y
024/DC
2
145 993
024/DC
2
145 997
024/DC
2
145 998
024/DC
2
145 999
5470
Akcesoria
We rs ja
Przyłącze
Num e r zam ów ieniow y
G 1/8”
133 175
G 1/4”
132 512
Przyłącze wcis kane Ø 8 mm
623 755
Przyłącze wcis kane Ø 10 mm
623 762
G 1/8”
133 177
G 1/4”
132 514
Przyłącze wcis kane Ø 8 mm
623 770
Przyłącze wcis kane Ø 10 mm
623 784
G 1/8”
627 742
M oduły i akce soria dla zaw orów m odułow ych
Przyłącze lew e
Przyłącze praw e
Zasilanie dodatkow e
Przyłącze zaślepiające
Przyłącze zaślepiające
Nakładka zaślepiająca
G 1/4”
631 288
Przyłącze wcis kane Ø 8 mm
631 287
Przyłącze w ciskane Ø 10 mm
631 290
G 1/8”
631 019
G 1/4”
631 020
Ø 6 mm
015 397
Ø 8 mm
900 065
do nieużyw anych miejsc
643 223
Wersja
Num e r zam ów ieniow y
Przyłącze zaw nętrzne Typu 1057-SA, IP20, z neutralnym i ochronnym przew odem (tylko dla 24 V)
647 357
Ochronny przew ód i neutralny zestaw przew odów
629 262
Linia kontrolna z w tyczką AMP, 540 mm przew odu
629 181
Ak ces oria dodatk ow e
Wtyczka prostokątna, macierz 5.08 mm, z 3 m kablem
133 486
Wtyczka pros tokątna, macierz 5.08 mm, z 300 mm przewodem
644 068
Wtyczka pros tokątna, macierz 5.08 mm, z 2 wtyczkami
644 067
Standardow a szyna 300 mm dla 8-12-drogow y blok z dodatkow ym zasilaniem (IS) lub dla 8-14-drogow ego bloku
bez IS
Standardow a szyna 498 mm dla 17-22 bloku z 2 dodatkow ymi zasilaniami (IS) lub dla 18-23 bloku z 1 IS
640 789
