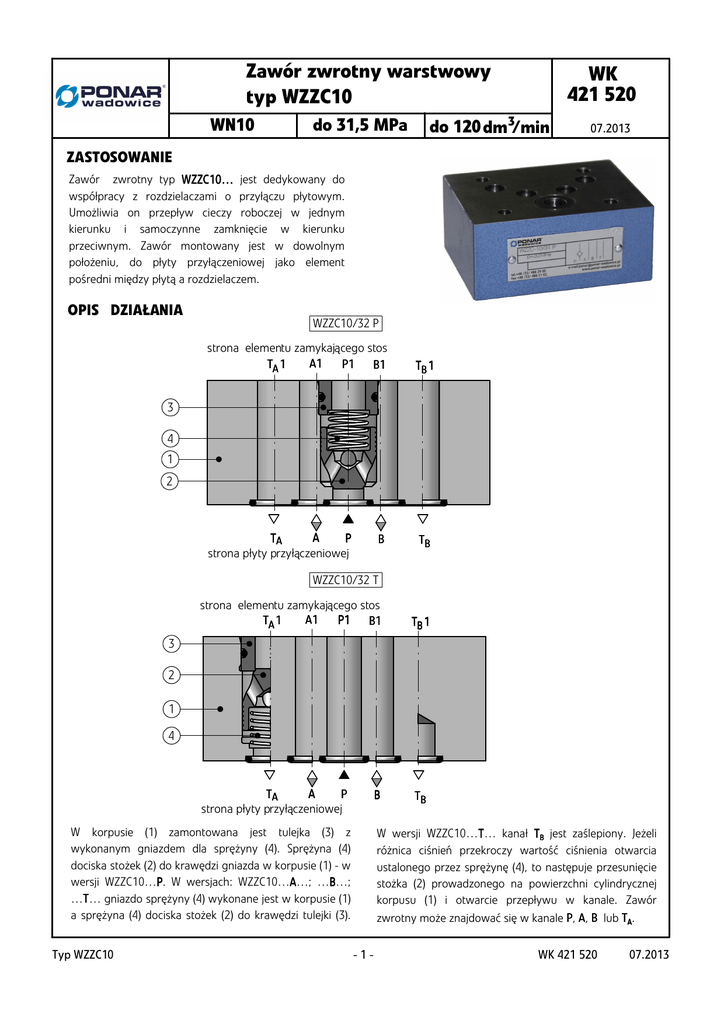

WK 421 520 - Ponar Wadowice

Zawór zwrotny warstwowy
typ WZZC10
WN10
WK
421 520
do 120 dm3/min
do 31,5 MPa
07.2013
ZASTOSOWANIE
Zawór zwrotny typ WZZC10… jest dedykowany do
współpracy z rozdzielaczami o przyłączu płytowym.
Umożliwia on przepływ cieczy roboczej w jednym
kierunku i samoczynne zamknięcie w kierunku
przeciwnym. Zawór montowany jest w dowolnym
położeniu, do płyty przyłączeniowej jako element
pośredni między płytą a rozdzielaczem.
OPIS DZIAŁANIA
WZZC10/32 P
strona elementu zamykającego stos
A1
P1
TA 1
B1
TB 1
3
4
1
2
A
TA
P
strona płyty przyłączeniowej
B
TB
WZZC10/32 T
strona elementu zamykającego stos
A1
P1
TA 1
B1
TB 1
3
2
1
4
A
TA
P
strona płyty przyłączeniowej
B
W korpusie (1) zamontowana jest tulejka (3) z
wykonanym gniazdem dla sprężyny (4). Sprężyna (4)
dociska stożek (2) do krawędzi gniazda w korpusie (1) - w
wersji WZZC10…P
P. W wersjach: WZZC10…A
A…; …B
B…;
…T
T… gniazdo sprężyny (4) wykonane jest w korpusie (1)
a sprężyna (4) dociska stożek (2) do krawędzi tulejki (3).
Typ WZZC10
TB
W wersji WZZC10…T
T… kanał TB jest zaślepiony. Jeżeli
różnica ciśnień przekroczy wartość ciśnienia otwarcia
ustalonego przez sprężynę (4), to następuje przesunięcie
stożka (2) prowadzonego na powierzchni cylindrycznej
korpusu (1) i otwarcie przepływu w kanale. Zawór
zwrotny może znajdować się w kanale P, A, B lub TA.
-1-
WK 421 520
07.2013
DANE TECHNICZNE
Ciecz hydrauliczna
olej mineralny
Wymag
Wymaga
agana fi
f iltracj
ltr acja
acja
do 16 µm
Zalecana filtracja
do 10 µm
Lepkość nominalna cieczy
37 mm2 /s w temperaturze 55 o C
Zakres lepkości
Zakres temperatury cieczy (w zbiorniku)
Zakres temperatury otoczenia
Max ciś
ci śnien
ienie pracy
pr acy
Max przepły
przep ływ
ływ
Ciśnienie otwarcia
Masa
2,8 do 380 mm 2/s
zalecany
40 oC do 55 oC
max
-20 oC do +70 oC
- 20 oC do +70 oC
31,5
1,5 MPa
120 dm 3/mi
/min
0,05 MPa
1,8 kg
SCHEMATY
Symbole graficzne zaworów typ WZZC10...
strona elementu zamykającego stos
T A1 P1
B1 T B 1
A1
strona elementu zamykającego stos
T A 1 P1
B1 T B 1
A1
strona elementu zamykającego stos
T A1 P1
B1 T B 1
A1
TB
P
A
B
TA
strona płyty przyłączeniowej
TB
P
A
B
TA
strona płyty przyłączeniowej
P
TB
A
B
TA
strona płyty przyłączeniowej
wersja WZZC 10...P...
wersja WZZC 10...A...
wersja WZZC 10...B...
strona elementu zamykającego stos
T A1 P1
B1 T B 1
A1
TB
P
A
B
TA
strona płyty przyłączeniowej
wersja WZZC 10...T...
WK 421 520
07.2013
-2-
Typ WZZC10
WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE
40
strona elementu
zamykającego stos
strona płyty
przyłączeniowej
2
1
12
P1
A1
46
B1
73
6,4 - 4 otw.
70
O
3
TB1
TA1
54
18,5
91
54
21,5
50,8
37,3
27
16,7
3,2
O
P
A
B
TA
TB
4
=
70 (min)
46
32,5
21,4
6,3
=
M6 gł 12 - 4otw.
11,2 (max)- 5 otw.
(P, TA , TB , A, B)
90 (min)
r
0,01/100 mm
0,63
5
Typ WZZC10
-3-
1 - Zawór zwrotny - w kanale P, A, B, lub TA
(na rysunku uwidoczniono wersję WZZC10...P...
z zaworem zwrotnym zamontowanym w kanale P)
2 - Kanał TB - występuje w wersjach: WZZC10...P...;
...A...; ...B...; w wersji WZZC10...T... kanał TB jest
zaślepiony
3 - Pierścień uszcz. o-ring
-rin g 12 x 2 - szt. 5/komplet
(P, TA ,TB , A, B)
4 - Konfiguracja otworów powierzchni płyty
przyłączeniowej zgodna normami:
• CETOP RP 121H - oznaczenie CETOP 4.2-4-05
(wielkość nominalna CETOP 05)
• ISO 4401 - oznaczenie ISO 4401-05-04-0-94
śruby mocujące M6 x L*-10.9 wg PN-E
N-EN ISO 4762
(PN/M-82302) - szt. 4 /komplet
moment dokręcenia Md = 15 Nm
5 - Wymagany stan powierzchni płyty przyłączeniowej
UWAGA
WAGA:
GA:
(*) - Wymagana długość śrub L jest zależna od typu
i ilości elementów hydraulicznych montowanych
warstwowo
WK 421 520
07.2013
CHARAKTERYSTYKI
o
dla lepkości cieczy hydraulicznej v = 41 mm 2/s i temperatury t = 50 C
Chara
arakterystyk
terysty ka opor
oporó
orów przep
przepły
zep ływ
ływu
0,7
0, 7
0,6
0,
6
∆ p [MPa ]
0,5
0, 5
0,4
0, 4
0,3
0,3
0,2
0,2
0,1
0,1
0
10 2 0 30 4 0 5 0 60 7 0 80 9 0 10 0 1 1 0 1 20 1 30 14 0 1 5 0
Q [dm 3/mi
/m in]
SPOSÓB ZAMAWIANIA
10
WZZC
Wielkość nominalna (WN)
WN10
= 10
Numer serii konstrukcyjnej
(30 - 39) - niezmienne wymiary przyłącza i zabudowy
seria 32
= 3X
= 32
Zawór zwrotny
w kanale P
w kanale A
w kanale B
w kanale TA
=
=
=
=
Rodzaj uszczelnienia
NBR (dla cieczy na bazie olejów mineralnych)
FKM (dla cieczy na bazie estrów fosforanowych)
= bez oznaczenia
=V
*
P
A
B
T
Ewentualne dodatkowe wymagania określone w sposób opisowy
(uzgodnione z producentem)
UWA
UWAGI:
Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu.
Symbo
Symb ole zaznacz
aczone dru
dr ukiem pogr
p ogrub
ogr ubi
ubionym oznacz
aczają
ają prefero
prefer owane wersje wyk
wykonania
dostęp
dostępne
stęp ne w krótk
rót kim termi
term inie do
d osta
st awy.
Przykład kodu zaworu w zamówieniu: WZZC10/32 - P
WK 421 520
07.2013
-4-
Typ WZZC10
PŁYTY PRZYŁĄCZENIOWE I ŚRUBY MOCUJĄCE
Płyty przyłączeniowe należy zamawiać wg karty
katalogowej WK
WK 496 520. Symbole płyt:
G 66/01 - przyłącza gwintowe G 3/8
G 67/01 - przyłącza gwintowe G 1/2
G 89/01 - przyłącza gwintowe G 1/4
G 67/02 - przyłącza gwintowe M22 x 1,5
Typ WZZC10
Płyta przyłączeniowa i śruby do montażu zaworu
M6 x L * - 10,
1 0,9
0, 9 wg PN - EN ISO 4762 (PN/M-82302)
szt. 4/komplet dostarczane są na oddzielne zamówienie.
Moment dokręcenia śrub Md = 15 Nm
UWAG
WAGI:
(*) - długość śrub L jest zależna od typu i ilości elementów
hydraulicznych które mogą być montowane warstwowo.
Symbo
Symb ol płyty
p łyty zaznacz
aczony dr ukiem p ogrub
ogrubi
ubionym
oznacz
acza prefer owaną wersję wyk
wykonania do
d ostępn
stęp ną w
krótk
rót kim termi
term inie do
d osta
st awy.
-5-
WK 421 520
07.2013
PONAR Wadowice S.A.
ul. Wojska Polskiego 29
34-100 Wadowice
tel. +48 33 488 21 00
fax.+48 33 488 21 03
www.ponar-wadowice.pl
