projekt budowlany - Regionalne Centrum Krwiodawstwa i

WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA

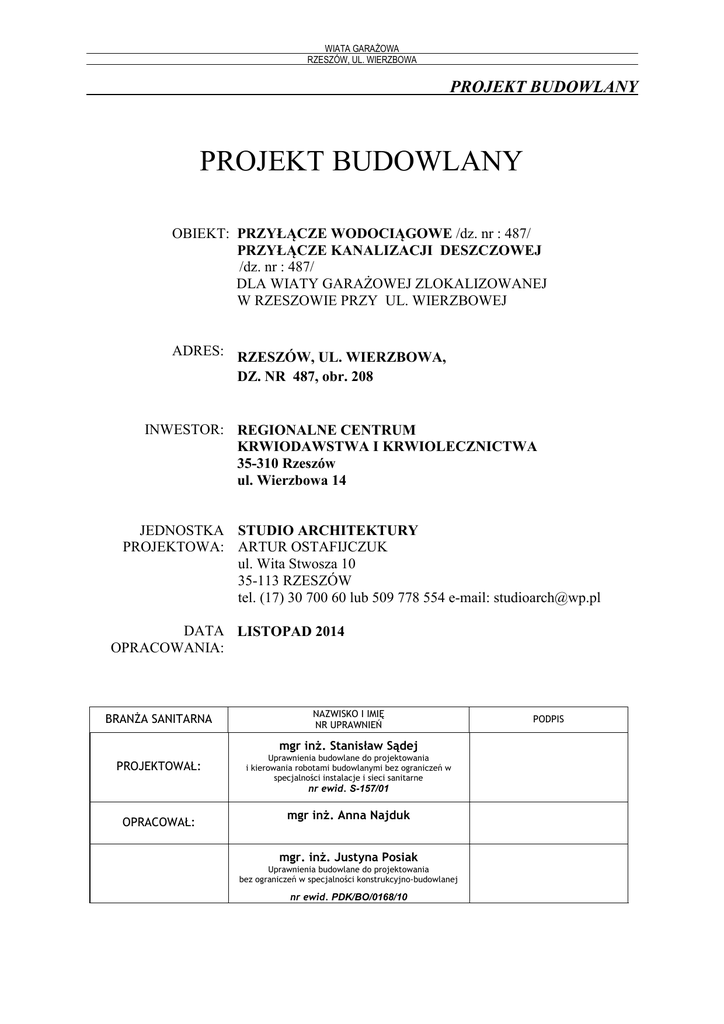

PROJEKT BUDOWLANY
PROJEKT BUDOWLANY
OBIEKT: PRZYŁĄCZE WODOCIĄGOWE /dz. nr : 487/
PRZYŁĄCZE KANALIZACJI DESZCZOWEJ
/dz. nr : 487/
DLA WIATY GARAŻOWEJ ZLOKALIZOWANEJ
W RZESZOWIE PRZY UL. WIERZBOWEJ
ADRES: RZESZÓW, UL. WIERZBOWA,
DZ. NR 487, obr. 208
INWESTOR: REGIONALNE CENTRUM
KRWIODAWSTWA I KRWIOLECZNICTWA
35-310 Rzeszów
ul. Wierzbowa 14
JEDNOSTKA STUDIO ARCHITEKTURY
PROJEKTOWA: ARTUR OSTAFIJCZUK
ul. Wita Stwosza 10
35-113 RZESZÓW
tel. (17) 30 700 60 lub 509 778 554 e-mail: [email protected]
DATA LISTOPAD 2014
OPRACOWANIA:
BRANŻA SANITARNA
NAZWISKO I IMIĘ
NR UPRAWNIEŃ
PROJEKTOWAŁ:
Uprawnienia budowlane do projektowania
i kierowania robotami budowlanymi bez ograniczeń w
specjalności instalacje i sieci sanitarne
mgr inż. Stanisław Sądej
nr ewid. S-157/01
OPRACOWAŁ:
mgr inż. Anna Najduk
mgr. inż. Justyna Posiak
Uprawnienia budowlane do projektowania
bez ograniczeń w specjalności konstrukcyjno-budowlanej
nr ewid. PDK/BO/0168/10
PODPIS
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
ZESTAWIENIE DZIAŁEK ZAJĘTYCH PRZEZ INWESTYCJĘ
Obręb:
Obręb:
Nr działki ewidencyjnej:
Rzeszów, obr. 208
487
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
SPIS ZAWARTOŚCI OPRACOWANIA
I. CZĘŚĆ OPISOWA……………………………………………………………………………………..
Oświadczenie projektanta ………………………………………………………………...…….
Zaświadczenia o przynależności do izby oraz decyzje nadania uprawnień projektantów…..
Warunki techniczne przebudowy wodociągu…………………………………………………..
Warunki techniczne przyłączenia do sieci kanalizacji deszczowej…………………………...
Plan Zagospodarowania ……………………………………………………………………..…
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Opinia geotechniczna……………………………………………………………………………………
Opinia ZUDP ……………………………………………………………………………………………
Podstawa opracowania ……………………………………………………………………………….
Cel i zakres opracowania ……………………………………………………………………………..
Opis stanu istniejącego…………………………………………………………………………………
Opis stanu projektowanego……………………………………………………………………….……
4.1. Przyłącze wodociągowe ……………………………………………………………………..…..
4.2. Przyłącze kanalizacji deszczowej ……………………………………………………………….
Roboty przygotowawcze ……………………………………………………………………….……..
Roboty ziemne ………………………………………………………………………………………….
Skrzyżowania z uzbrojeniem …………………………………………………………………….……
Materiał …………………………………………………………………………………………………
Układanie przewodów …………………………………………………………………………..…….
Podsypka i obsypka ……………………………………………………………………………………
Zasypywanie wykopów ………………………………………………………………………………..
Próba szczelności ……………………………………………………………………………….…….
Płukanie………………………………………………………………………………………………….
Uwagi końcowe ………………………………………………………………………………………..
II. CZĘŚĆ RYSUNKOWA ………………………………………………………………………………..
rys. nr S/1
rys. nr S/2
rys. nr S/3
rys. nr S/4
rys. nr S/5
Projekt zagospodarowania ……………………………………………………….……………
Profil podłużny przyłącza wodociągowego ……………………………………………..…….
Schemat montażowy węzła wodociągowego ……. ………………………………………….
Profil podłużny przyłącza kanalizacji deszczowej ……………………………….…….….…
Studzienka DN 425 ……………………………………………………………….…………….
III. PLAN BIOZ ………………………………………………………………………………………. ……
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
OBIEKT: PRZYŁĄCZE WODOCIĄGOWE /dz. nr : 487/
PRZYŁĄCZE KANALIZACJI DESZCZOWEJ
/dz. nr : 487/
DLA WIATY GARAŻOWEJ ZLOKALIZOWANEJ
W RZESZOWIE PRZY UL. WIERZBOWEJ
ADRES: RZESZÓW, UL. WIERZBOWA,
DZ. NR 487, obr. 208
INWESTOR: REGIONALNE CENTRUM
KRWIODAWSTWA I KRWIOLECZNICTWA
35-310 Rzeszów
ul. Wierzbowa 14
OŚWIADCZENIE
Zgodnie z Ustawą Prawo Budowlane tekst jednolity (Dz. U. nr 243 poz.1623 z 2010 r. z dnia
23.12. 2010r . z późniejszymi zmianami ), oświadczam, że opracowany przeze mnie projekt budowlany
został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej:
BRANŻA SANITARNA
NAZWISKO I IMIĘ
NR UPRAWNIEŃ
PROJEKTANT:
Uprawnienia budowlane do projektowania
i kierowania robotami budowlanymi bez ograniczeń w specjalności
instalacje i sieci sanitarne
mgr inż. Stanisław Sądej
nr ewid. S-157/01
mgr. inż. Justyna Posiak
Uprawnienia budowlane do projektowania
bez ograniczeń w specjalności konstrukcyjno-budowlanej
nr ewid. PDK/BO/0168/10
PODPIS
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
Plan zagospodarowania
Przedmiotowe przedsięwzięcie zostanie zlokalizowane w Rzeszowie przy ul. Wierzbowej na
dz. nr 487.
1. Obszar oddziaływania przedsięwzięcia.
- oddziaływanie projektowanego przedsięwzięcia tj. wykopy pod: przyłącze wodociągowe, przyłącze
kanalizacji deszczowej zamknie się w granicach ewidencyjnych działek wyszczególnionych w
zgłoszeniu robót budowlanych
- teren inwestycji nie podlega ochronie prawnej w aspekcie przepisów o ochronie zabytków i opiece nad
zabytkami,
- działki nie leża w strefie szkód górniczych,
- inwestycja nie będzie zagrożeniem dla środowiska oraz nie stanowi zagrożenia dla działek sąsiednich,
- leży poza obszarem terenów chronionych,
- teren inwestycji nie wymaga uzyskania zgody na zmianę przeznaczenia gruntów rolnych na cele
nierolnicze i nieleśne,
- na terenie projektowanym nie ma obiektów zabytkowych, podlegających ochronie prawnej, stanowisk
archeologicznych
2. Pokrycie szata roślinną
W wyniku realizacji przedsięwzięcia nie przewiduje się wycinki drzew i krzewów.
3. Warunki gruntowo – wodne
W podłożu gruntowym wydzielić można podstawowe warstwy geotechniczne:
- grunty niespoiste w postaci piasków grubych i średnich średnio zagęszczonych,
- grunty niespoiste w postaci piasków drobnych zagęszczonych z niewielkimi
przewarstwieniami gliny piaszczystej,
- woda gruntowa na powyższym terenie występuje na głębokości poniżej 1,5m,
4. Zagospodarowanie terenu
Zagospodarowanie terenu zostało przedstawione na kopi mapy zasadniczej uzgodnionej na ZUDP i
przyjęte do Państwowego Zespołu Geodezyjnego i Kartograficznego.
Projektowane przyłącze wodociągowe w PE ø 63, L= 49,1m.
Projektowane przyłącze kanalizacji deszczowej kd - PVC ø 160, L= 50,7m.
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
5. Oddziaływanie wynikające z wykorzystania zasobów środowiska
Planowane przedsięwzięcie nie jest związane z wykorzystywaniem zasobów naturalnych.
6. Przewidziane oddziaływanie na środowisko
- zastosowanie materiałów nieagresywnych dla środowiska,
- prace budowlane na budowie będą wykonywane w porze dziennej, aby zminimalizować wpływ
inwestycji na ludzi w godzinach 6.00 do 22.00,
- wykorzystywane pojazdy będą dopuszczone do ruchu, więc będą spełniać wymagania w zakresie
dopuszczalnych stężeń zanieczyszczeń w wydalanych spalinach,
- używanie sprawnego sprzętu zmechanizowanego pozwoli na uniknięcie przypadkowych wycieków
paliwa do gruntu,
- do wykonywania prac budowlanych należy stosować tylko pełnosprawny sprzęt budowlany i zachować
wszelkie środki ostrożności zapobiegające przedostawaniu się substancji ropopochodnych do gruntu,
wód podziemnych i powierzchniowych,
- w przypadku awarii sprzętu i ewentualnego wycieku tych substancji do gruntu, wykonawca robót
winien zebrać skażony grunt i wywieść go do zakładu utylizacji.
7. Oddziaływanie na ludzi i zwierzęta
Projektowana inwestycja nie będzie negatywnie oddziaływać na ludzi, nie pogorszy warunków
zamieszkania na terenach sąsiednich. W związku z planowanym przedsięwzięciem nie powstaną
istotne emisje zanieczyszczeń do powietrza i hałasu. Projektowana inwestycja nie będzie negatywnie
oddziaływać na świat zwierząt.
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
I. CZĘŚĆ OPISOWA
1. Podstawa opracowania
Podstawę opracowania stanowią:
• Umowa z Inwestorem
• Wizje lokalne przeprowadzone przez projektantów.
• obowiązujące normy i przepisy budowlane
2. Cel i zakres opracowania
Przedmiotem niniejszego opracowania jest projekt przebudowy przyłącza wodociągowego oraz
kanalizacji deszczowej do wiaty garażowej zlokalizowanej w Rzeszowie przy ul. Wierzbowej na dz. nr
487.
Celem inwestycji jest projekt powyższych przyłączy, który ma na celu zapewnienie prawidłowego
funkcjonowania przedmiotowego budynki w miejscowości Rzeszów.
Zakres inwestycji z branży sanitarnej obejmuje:
• budowę przyłącze wodociągowego
• budowę przyłącza kanalizacji deszczowej
3. Opis stanu istniejącego
Przedmiotowy budynek jest budynkiem projektowanym.
W obecnym stanie na przedmiotowej działce, na której projektowany jest przedmiotowy budynek
znajduje się budynek Regionalnego Centrum Krwiodawstwa i Krwiolecznictwa.
Działka ta jest uzbrojona w siec wodociągowa, sieć kanalizacji sanitarnej, kanalizacji deszczowej,
kable eN. Istniejący wodociąg
ø 50mm, kolidujący z projektowaną wiata garażową na odcinku
oznaczonym jako 1 – 2 zostanie zlikwidowany i przełożony wg stanu projektowanego.
4. Opis stanu projektowanego
4.1 Opis stanu projektowanego przebudowy przyłącza wodociągowego
Istniejący wodociąg z rur ø 50mm na odcinku oznaczonym jako 1 - zostanie zlikwidowany i
przełożony wg trasy oznaczonej na planie zagospodarowania jako w.
Projektowane przyłącze projektuje się z rur PE 63x3,8mm klasy PE 100 szereg SDR 17 na
ciśnienie 1,0 MPa.. Długość projektowanej przekładki przyłącza 49,1m.
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
Na przyłączu od strony wjazdu do projektowanej wiaty garażowej projektuje się rurę osłonową PE
ø 125mm o długości32,0m, zgodnie z rysunkiem nr 2.
Wpięcia do istniejącego wodociągu w punktach oznaczonych jako 1 i 2 należy wykonać za pomoca
mufy MB ø 63 firmy FRIALEN nr kat. T-612685 zgodnie z rysunkiem nr 3.
Trasa przebudowy wodociągu wraz z uzbrojeniem oraz zabezpieczeniem kolizji zgodnie z
rysunkiem nr 1.
4.2. Opis stanu projektowanego przyłącza kanalizacji deszczowej
Odprowadzenie wód opadowych z przedmiotowej wiaty garażowej projektuje się do istniejącej
kanalizacji deszczowej poprzez istniejąca studzienkę kanalizacyjną zlokalizowana na działce inwestora.
Wody opadowe zebrane z powierzchni dachu przedmiotowej wiaty będą odprowadzane z
dwóch rur spustowych oznaczonych jako Rs za pomoca projektowanego przyłącza kanalizacji
deszczowej składającego się z rur kanalizacyjnych PVC-U ø 160x4,7mm oraz studzienek
kanalizacyjnych PP DN 425, z włazami żeliwnymi, oznaczonymi na planie zagospodarowania jako S1S4.
Trasa przyłącza kanalizacji deszczowej, wraz z uzbrojeniem oraz zabezpieczeniem kolizji zgodnie
z rysunkiem nr 1.
5. Roboty przygotowawcze
Przed przystąpieniem do robót ziemnych należy:
- wytyczyć geodezyjnie usytuowanie projektowanych przewodów wodociągowych, kanalizacji
deszczowej, wraz z uzbrojeniem
- zweryfikować rzędne wysokościowe przyjęte w projekcie z rzędnymi terenu istniejącego
- zlokalizować przebieg istniejącego uzbrojenia podziemnego
Odczytując z profili rzędne i miejsca skrzyżowania projektowanego przyłącza wodociągowego,
kanalizacji deszczowej z istniejącym uzbrojeniem, należy uwzględnić możliwość wystąpienia
niezgodności z przyjętym usytuowaniem kolizji.
Ponadto należy przyjąć możliwość wystąpienia uzbrojenia, które nie było oznaczone na mapie
geodezyjnej. W przypadku wystąpienia uzbrojenia nie naniesionego na mapach, miejsca kolizji należy
zabezpieczyć zgodnie z obowiązującymi przepisami.
Prace prowadzone w miejscach skrzyżowań z istniejącym uzbrojeniem należy wykonywać ręcznie i
pod nadzorem przedstawiciela właściciela danego uzbrojenia.
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
6. Roboty ziemne
Przed przystąpieniem do wykonywania wykopów należy trasę projektowanych przyłączy wytyczyć
geodezyjnie przez uprawniona jednostkę wykonawstwa geodezyjnego. Trasa projektowanych przyłączy
musi zostać wytyczona geodezyjnie przez uprawnioną jednostkę wykonawstwa geodezyjnego. Po jej
wykonaniu należy sporządzić geodezyjną inwentaryzacje powykonawczą i jej dwa egzemplarze
dołączyć do dokumentów odbiorczych.
Wykopy należy wykonywać ręczne i mechaniczne, jako liniowe i jamiste, o ścianach pionowych i
skośnych. Wykopy należy wykonywać mechanicznie a w pobliżu skrzyżowania z istniejącym
uzbrojeniem należy prace prowadzić ręcznie rozpoczynając od wykonania odkrywek, przy udziale
przedstawicieli administratorów danych sieci. Ściany wykopów należy zabezpieczać szalunkami z bali
drewnianych. Do głębokości 3,0 m stosować umocnienia ażurowe. Do realizacji większych wykopów
oraz w gruntach nawodnionych stosować umocnienia pełne.
Wykopy należy prowadzić zgodnie z przepisami zawartymi w normie branżowej PN-B-10736:1999
,,Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze.” W powiązaniu z normą
PN-86/B-02480,,Grunty budowlane. Podział, normy, symbole i określenia” Wykopy wykonać
mechanicznie, oprócz skrzyżowań i zbliżeń projektowanych przyłączy z istniejącym uzbrojeniem, gdzie
powinny być wykonane ręcznie pod nadzorem pracownika – użytkownika istniejącej sieci. Szerokość
dna wykopu powinna być większa od średnicy nominalnej przewodu od 0,3 do 0,4 m z każdej strony
kanału. Wykopy należy wykonywać od najniższego punktu, w celu zapewnienia grawitacyjnego odpływu
wody z wykopów w dół po ich dnie.
7. Skrzyżowanie z uzbrojeniem
Miejsca skrzyżowań z uzbrojeniem należy zabezpieczyć zgodnie z rysunkiem nr 1. W przypadku
wystąpienia uzbrojenia nie zaznaczonego na mapie należy zabezpieczyć je zgodnie z wymaganiami
zawartymi w normach. Prace prowadzone w miejscach skrzyżowań z istniejącym uzbrojeniem należy
wykonywać ręcznie i pod nadzorem przedstawiciela właściciela danego uzbrojenia.
8. Materiał
• Przyłącze wodociągowe – oznaczone jako w projektuje się z rur PE ø 63x3,8 mm klasy
PE 100 szereg SDR 17 na ciśnienie 1,0 MPa. Długość przyłącza 49,1m.
•
Przyłącze kanalizacji deszczowej - oznaczone jako ksd projektuje się z rur kanalizacyjnych
PVC -U ø 160x4,7mm. Długość przyłącza 50,7m.
•
Studzienka kanalizacyjne PP ø 425 - projektuje się studzienki PP ø 425 teleskopowe, z
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
włazem żeliwnym klasy D400, firmy Wawin. Kinetę studzienki montować na stabilnym, wyprofilowanym
podłożu na podsypce piaskowej grubości min 10cm. Po zamontowaniu rury karbowanej w kinecie
Wokół studzienki należy wykonać obsypke piaskowa zagęszczając warstwami min. co 30cm, na całym
obwodzie studzienki. Stopień zagęszczenia należy dopasować do występujących warunków gruntowowodnych oraz późniejszego obciążenia zewnętrznego. Zwieńczenie studzienek należy wykonać
zgodnie z normą PN-EN 124:2000.
9. Układanie przewodów
Do układania rur wodociągowych PP oraz rur kanalizacyjnych PVC-U należy przystąpić po
uprzednim wykonaniu wykopu, jego odwodnieniu i wykonaniu podsypki. Dno wykopu powinno być
wyrównane, bez kamieni i innych twardych elementów. Na tak przygotowane podłoże należy układać
rury i zapełniać przestrzeń między jej bokami, jeśli się nadaje do tego celu gruntem rodzimym lub
piaskiem. Obsypke rury należy wykonywać od razu po inspekcji i zatwierdzeniu zakończenia
posadowienia. Obsypke należy wykonywać warstwowo do wysokości wierzchołka rury z jednoczesnym
zagęszczaniem piasku.
Przed ułożeniem odcinka przyłącza kanalizacji deszczowej oznaczonego jako kd5, należy usunąć z
wykopu nasyp niekontrolowany, brunatno-szary, z domieszką kamieni, cegieł, dolomitu, żużlu i śmieci
do warstwy gruntu stabilnego. Następnie uzupełnić piaskiem i wyprofilować do odpowiedniego spadku
zgodnie z profilem. Odcinek ten należy wykonać z z rur PRAGMA.
W przypadku takich samych nasypów na rzędnych ułożenia pozostałych odcinków przyłączy
kanalizacji deszczowej, bądź pozostałych projektowanych przyłączy należy postąpić jak powyżej.
10. Podsypka i obsypka
Podłoże pod przyłącza wykonać z podsypki piaskowej z piasku sypkiego drobno i średnio
ziarnistego bez gród i kamieni o grubości warstwy 20cm na całej długości. Należy ją dokładnie ubić i
wyprofilować do lin i oraz spadku określonego w projekcie.
Ułożony odcinek przewodu po sprawdzeniu spadku, wymaga zastabilizowania poprzez wykonanie :
−obsypki z piasku sypkiego drobno i średnio ziarnistego bez grud i kamieni na wysokość 30 cm ponad
wierzch rury
− zasypanie wykopu wykonać kolejnymi warstwami gruntem rodzimym grubości 20cm stosując
zagęszczanie każdej warstwy
− stopień zagęszczenia nie powinien być mniejszy niż 95% zmodyfikowanej wartości modułu
PROCTORA
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
11. Zasypywanie wykopów
Do zasypywania wykopów należy przystąpić po uzyskaniu pozytywnego wyniku próby szczelności,
sprawdzeniu poprawności jego ułożenia zarówno w założonym spadku jak i kierunku, inwentaryzacji
geodezyjnej oraz odbiorze technicznym. Obsypka rurociągu musi być tak wykonana, aby rurociąg nie
uległ uszkodzeniu ani przepieszczeniu.
12. Próba szczelności
• Przyłącze wodociągowej – próbę na ciśnienie należy wykonać zgodnie z normą PN-B10725:1997. Próbę należy przeprowadzić minimum po 48 godzinach od przysypania prostych odcinków
rur między złączami warstwą zagęszczonego gruntu grubości 30cm (kształtki oraz armaturę należy
pozostawić odkryte). Przygotowaną do próby szczelności sieć należy napełnić wodą, odpowietrzyć i
pozostawić na kilka godzin do ustablilizowania.
Próbę należy przeprowadzić na ciśnienie 1,0MPa w okresie 30 min. Próbę należy uznać za
pozytywną jeśli w czasie 30 min nie stwierdzi się spadku ciśnienia.
W przypadku wystąpienia w trakcie próby przecieków, należy usunąć nieszczelności i ponownie
wykonać próbę szczelności.
•
Przyłącza kanalizacji - podczas odbioru technicznego należy wykonać badanie odcinków
przykanalika wraz ze studzienkami na eksfiltrację i infiltrację. Przy badaniu odcinka na eksfiltrację
dopuszcza się ubytek ścieków Vw w ilości 0,3[dm3/1m2]powierzchni zewnętrznej przewodu lub
studzienki w ciągu 1 godziny próby. Czas wspólny dla przewodu i studzienki nie może być krótszy niż
8h. Przy badaniu szczelności odcinka na infiltrację ilość wód infiltrujących do wnętrza kanału nie może
przekroczyć w trakcie trwania próby wielkości Vw =0,3[dm3/1m2].
Próbę szczelności oraz odbiór techniczny należy wykonać zgodnie z normą PN – 92/B – 10735.
13. Płukanie i dezynfekcja
• Przyłącza kanalizacji - po uzyskaniu pozytywnych wyników próby szczelności przyłącze
należy poddać płukaniu przy użyciu czystej wody wodociągowej. Prędkość wody w przewodzie podczas
płukania nie powinna być mniejsza niż 1,0[m/s], w celu usunięcia zanieczyszczeń z przewodów. Próbę
należy przerwać, gdy z przewodu wypływa woda bez zanieczyszczeń, jak użyta do płukania.
•
Przyłącze wodociągowe –
Płukanie - Przewody wodociągowe przed oddaniem do eksploatacji powinny być dokładnie
przepłukane czysta wodą wodociągową. Prędkość wody podczas płukania powinna wynosić min 1,0
m/s. Płukanie należy prowadzić do momentu, gdy z przewodu wypłynie czysta woda, ja użyta do
płukania.
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
Dezynfekcje - należy przeprowadzić chlorkiem wapnia 200mg/dm3 lub chloraminą w ilości 2030 mg/dm3 wody. Czas dezynfekcji 24 godziny. Po okresie stójki wykonać płukanie. Skuteczność
chlorowania sprawdzić przeprowadzając bakteriologiczne badanie wody.
14. Uwagi końcowe
− przed przystąpieniem do robót inwestor jest zobowiązany do zgłoszenia zamiaru rozpoczęcia robót w
Starostwie Powiatowym
− prace wykonać zgodnie z przepisami BHP
− roboty instalacyjne powinny być wykonywane przez osoby posiadające wymagane kwalifikacje i
uprawnienia do wykonywania takich robót
− po zakończeniu robót należy zlecić wykonanie inwentaryzacji powykonawczej jednostce geodezyjnej
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
Opinia geotechniczna
Na podstawie wizji lokalnej, analizy dokumentacji archiwalnej oraz po konsultacji ze
specjalistyczną jednostką geotechniczną ustalono dla terenu inwestycji, następujące warunki
geotechniczne posadowienia przyłączy wodociągowych oraz kanalizacji sanitarnej– wg kryteriów
określonych w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia
27.04.2012 r. (Dz. U. z 2012 r. poz. 463).
1. Kategoria geotechniczna:
Projektowany obiekt budowlany zaliczany jest do pierwszej kategorii geotechnicznej – posadowiony
w prostych warunkach gruntowych tj. grunty jednorodne, twardoplastyczne, zalegające poziomo, przy
zwierciadle wody gruntowej poniżej projektowanego posadowienia przyłączy wodociągowych i
kanalizacji deszczowej oraz braku niekorzystnych zjawisk geologicznych.
Uwaga: Kategoria geotechniczna może ulec zmianie w przypadku wystąpienia w poziomie
posadowienia gruntów organicznych (torfy, namuły lub grunty nasypowe) lub wystąpienia gruntów
niejednorodnych. W powyższych okolicznościach, należy powiadomić projektanta, w celu podjęcia
decyzji co do dalszego postępowania.
2. Odwodnienie projektowanych urządzeń i budowli:
- teren inwestycji nie wymaga odwodnienia – zwierciadło wody gruntowej poniżej
poziomu
posadowienia.
3. Ocena przydatności gruntów stosowanych w budowlach ziemnych:
- nie dotyczy
4. Projektowane bariery lub ekrany uszczelniające:
- nie dotyczy
5. Określenie nośności, przemieszczeń i ogólnej stateczności podłoża gruntowego:
Występują warunki gruntowe proste, brak występowania niekorzystnych zjawisk geotechnicznych,
założono nośność w poziomie posadowienia 0,15 MPa
6. Ustalenie wzajemnego oddziaływania obiektu budowlanego i podłoża gruntowego
w różnych fazach budowy i eksploatacji, a także wzajemnego oddziaływania obiektu
budowlanego z obiektami sąsiadującymi:
W bezpośrednim sąsiedztwie projektowanych przyłączy nie występują inne obiekty budowlane.
7. Ocena stateczności zboczy, skarp, wykopów i nasypów:
Teren z umiarkowanym spadkiem, nie występują w nim ruchy masowe takie jak osuwiska.
8. Wybór metody wzmacniania podłoża gruntowego i stabilizacji zboczy skarp
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
PROJEKT BUDOWLANY
wykopów i nasypów:
- nie dotyczy
9. Ocena wzajemnego oddziaływania wód gruntowych i obiektu budowlanego:
Zwierciadło wody poniżej poziomu projektowanego posadowienia przyłącza
wodociągowego oraz kanalizacji deszczowej.
10. Ocena stopnia wzajemnego oddziaływania wód gruntowych i obiektu
budowlanego:
- nie dotyczy
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
OBIEKT: PRZYŁĄCZE WODOCIĄGOWE /dz. nr : 487/
PRZYŁĄCZE KANALIZACJI DESZCZOWEJ
/dz. nr : 487/
DLA WIATY GARAŻOWEJ ZLOKALIZOWANEJ
W RZESZOWIE PRZY UL. WIERZBOWEJ
ADRES: RZESZÓW, UL. WIERZBOWA,
DZ. NR 487, obr. 208
INWESTOR: REGIONALNE CENTRUM
KRWIODAWSTWA I KRWIOLECZNICTWA
35-310 Rzeszów
ul. Wierzbowa 14
BRANŻA SANITARNA
NAZWISKO I IMIĘ
NR UPRAWNIEŃ
PROJEKTANT:
Uprawnienia budowlane do projektowania
i kierowania robotami budowlanymi bez ograniczeń w
specjalności instalacje i sieci sanitarne
mgr inż. Stanisław Sądej
nr ewid. S-157/01
PODPIS
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Część opisowa
1. Zakres robót dla całego zamierzenia budowlanego:
- roboty ziemne / przyłącze wodociągowe, przyłącze kanalizacji deszczowej/
2. Wykaz istniejących na działce obiektów budowlanych
- na działkach nie występują żadne obiekty budowlane będące w kolizji z projektowanymi sieciami
3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i
zdrowia ludzi:
- wykopy
4. Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy:
41 Wykonywanie wykopów pionowych bez rozparcia o głębokości powyżej 1.5 m
- wykonywanie wykopów: niebezpieczeństwo przysypania ziemi oraz zalania wykopu przez wody
gruntowe, bez względu na głębokość wykopów;
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych
5.1 Przy wykonywaniu wykopów: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w
ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy
wykonywaniu robót budowlanych; Dz. U. Nr 47 póz. 401
6. Wykaz środków technicznych i organizacyjnych zapobiegawczych niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia:
6.1 Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy (sporządza kierownik budowy)
umieścić wykaz zawierający adresy i numery telefonów:
- najbliższego punktu lekarskiego,
- straży pożarnej,
- posterunku Policji;
6.2 W pomieszczeniu socjalnym oznaczonym na planie j.w. umieścić punkty pierwszej pomocy
obsługiwane przez wyszkolonych w tym zakresie pracowników;
6.3 Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.;
6.4 Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w.;
6.5 Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu socjalnym
oznaczonym na planie j/w;
6.6 Ogrodzenie terenu budowy wykonać o wys. Min 1,5 m. oznakować na planie j.w.;
WIATA GARAŻOWA
RZESZÓW, UL. WIERZBOWA
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
6.7 Barierki wykonane z desek krawężnikowych o szerokości 15 cm, poręczy umieszczonych na
wysokości 1,1 m oraz deskowania ażurowego pomiędzy poręczą a deską krawężnikową
6.8 Rozmieścić tablice ostrzegawcze;
6.9 Zainstalować oświetlenie emitujące czerwone światło;
6.10 Daszek ochronny nad stanowiskiem operatora dźwigu;
6.11 Skarpy wykopów o odpowiednim nachyleniu;
6.12 Wykonać skarpy zabezpieczające wykop przed wodami opadowymi;
6.13 Zejścia do wykopu wykonać co 20m lub na głównych narożach wykopów;
6.14 Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na
planie j/w.
Opracował:
mgr inż. Stanisław Sądej
nr upr. S-157/01
