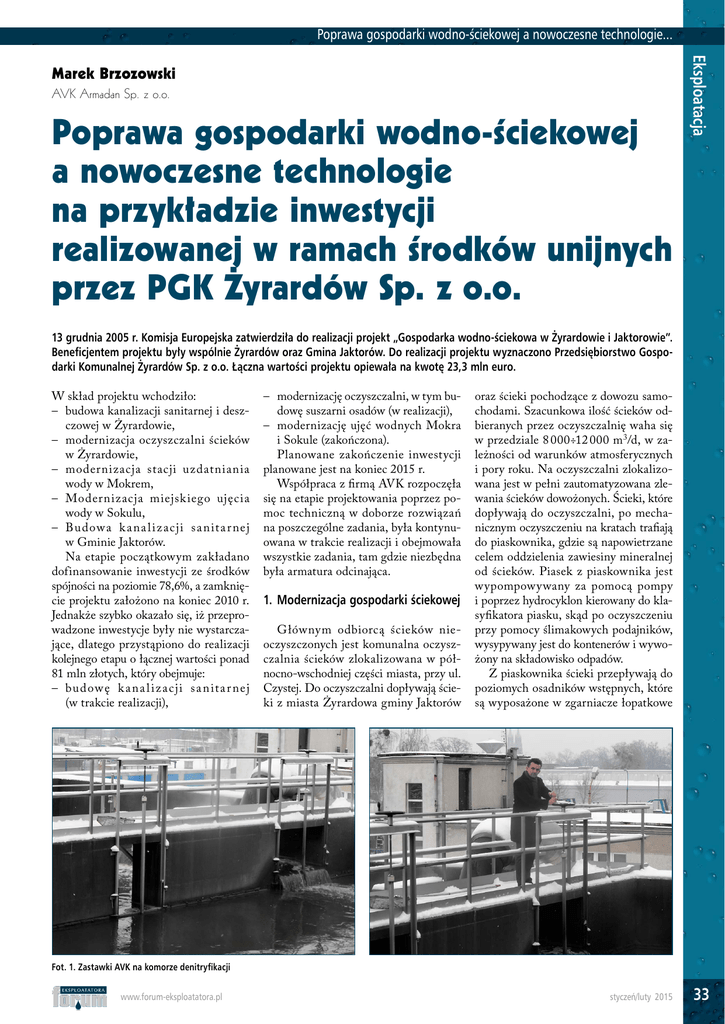

Poprawa gospodarki wodno‑ściekowej
a nowoczesne technologie
na przykładzie inwestycji
realizowanej w ramach środków unijnych
przez PGK Żyrardów Sp. z o.o.
Eksploatacja
Marek Brzozowski
13 grudnia 2005 r. Komisja Europejska zatwierdziła do realizacji projekt „Gospodarka wodno-ściekowa w Żyrardowie i Jaktorowie”.
Beneficjentem projektu były wspólnie Żyrardów oraz Gmina Jaktorów. Do realizacji projektu wyznaczono Przedsiębiorstwo Gospodarki Komunalnej Żyrardów Sp. z o.o. Łączna wartości projektu opiewała na kwotę 23,3 mln euro.
W skład projektu wchodziło:
–– budowa kanalizacji sanitarnej i deszczowej w Żyrardowie,
–– modernizacja oczyszczalni ścieków
w Żyrardowie,
–– modernizacja stacji uzdatniania
wody w Mokrem,
–– Modernizacja miejsk iego ujęcia
wody w Sokulu,
–– Budow a k a na l i z ac ji sa n it a r nej
w Gminie Jaktorów.
Na etapie początkowym zakładano
dofinansowanie inwestycji ze środków
spójności na poziomie 78,6%, a zamknięcie projektu założono na koniec 2010 r.
Jednakże szybko okazało się, iż przeprowadzone inwestycje były nie wystarczające, dlatego przystąpiono do realizacji
kolejnego etapu o łącznej wartości ponad
81 mln złotych, który obejmuje:
–– budow ę k a n a l i z a c ji s a n it a r nej
(w trakcie realizacji),
–– modernizację oczyszczalni, w tym budowę suszarni osadów (w realizacji),
–– modernizację ujęć wodnych Mokra
i Sokule (zakończona).
Planowane zakończenie inwestycji
planowane jest na koniec 2015 r.
Współpraca z firmą AVK rozpoczęła
się na etapie projektowania poprzez pomoc techniczną w doborze rozwiązań
na poszczególne zadania, była kontynuowana w trakcie realizacji i obejmowała
wszystkie zadania, tam gdzie niezbędna
była armatura odcinająca.
1. Modernizacja gospodarki ściekowej
Głównym odbiorcą ścieków nieoczyszczonych jest komunalna oczyszczalnia ścieków zlokalizowana w północno-wschodniej części miasta, przy ul.
Czystej. Do oczyszczalni dopływają ścieki z miasta Żyrardowa gminy Jaktorów
oraz ścieki pochodzące z dowozu samochodami. Szacunkowa ilość ścieków odbieranych przez oczyszczalnię waha się
w przedziale 8 000÷12 000 m3/d, w zależności od warunków atmosferycznych
i pory roku. Na oczyszczalni zlokalizowana jest w pełni zautomatyzowana zlewania ścieków dowożonych. Ścieki, które
dopływają do oczyszczalni, po mechanicznym oczyszczeniu na kratach trafiają
do piaskownika, gdzie są napowietrzane
celem oddzielenia zawiesiny mineralnej
od ścieków. Piasek z piaskownika jest
wypompowywany za pomocą pompy
i poprzez hydrocyklon kierowany do klasyfikatora piasku, skąd po oczyszczeniu
przy pomocy ślimakowych podajników,
wysypywany jest do kontenerów i wywożony na składowisko odpadów.
Z piaskownika ścieki przepływają do
poziomych osadników wstępnych, które
są wyposażone w zgarniacze łopatkowe
Fot. 1. Zastawki AVK na komorze denitryfikacji
www.forum-eksploatatora.pl
styczeń/luty 2015
33
Eksploatacja
Poprawa gospodarki wodno‑ściekowej a nowoczesne technologie...
Fot. 2. Przepompownia główna
do usuwania zatrzymywanych osadów.
Osady te przepompowywane są do zagęszczacza grawitacyjnego. Z osadników
ścieki transportowane są do pompowni
głównej, skąd podawane są do beztlenowej komory desfosfatacji (fot. 1), do
której doprowadzany jest osad recyrkulowany. Następnie, ścieki wraz z osadem
grawitacyjnie przepływają do komory
denitryfikacji i komór nitryfikacji, które
są wyposażone w system napowietrzania drobnopęcherzykowego za pomocą paneli napowietrzających. Po biologicznym oczyszczeniu w komorach,
ścieki wraz z osadem odprowadzane są
do dwóch osadników radialnych, gdzie
następuje oddzielenie ścieków od osadu
w procesie sedymentacji. Oczyszczone
ścieki są zrzucane kanałem zrzutowym
do rzeki Pisia-Gągolina, natomiast osad
(ok. 600 t s.m./ rok) jest składowany,
a następnie, po przebadaniu trafia na
pola rolników. Integralną częścią procesu
modernizacji oczyszczalni ścieków była
modernizacja pompowni ścieków, budowa kanalizacji podciśnieniowej w gminie
Jaktorów (ponad 170 km sieci) oraz kolektorów deszczowych. Na wszystkich
inwestycjach były instalowane zasuwy
nożowe o konstrukcji płytowej oraz zawory zwrotne kulowe (kołnierzowe)
w systemach bezobsługowych dających
możliwość pełnego sterowania.
Ostatnim etapem modernizacji
oczyszczalni ścieków jest budowa suszarni osadów, której zakończenie planowane jest na 2015 r.
2.Modernizacja gospodarki wodnej
Modernizacja infrastruktury wodnej
obejmowała swoim zakresem znacznie
mniejsze inwestycje, z racji dużo większego zwodociągowania Żyrardowa
w stosunku do kanalizacji.
Obejmowała ona modernizację ujęcia wody Sekule, gdzie woda pobierana
jest ze studni głębinowych i tłoczona do
SUW Mokra. Uzdatnianie wody polega
na napowietrzaniu wody surowej w mieszaczach, a następnie, po dwustopniowej
filtracji, przez złoża odżelaźniające. Po
dezynfekcji podchlorynem sodu woda
kierowana jest do zbiorników wyrównawczych. Ciśnienie w sieci zapewnia
pompownia drugiego stopnia. Obie inwestycje rozłożone były na dwa okresy
finansowania, a ich zakres był podzielony tak, by zmodernizować możliwie
najwięcej. Obejmował między innymi
modernizację procesu sterowania i automatyki, jak również przepompownie
drugiego stopnia. Na obu zadaniach
Fot. 3. Stacja filtrów i pompownia drugiego stopnia
34
styczeń/luty 2015
www.forum-eksploatatora.pl
Poprawa gospodarki wodno‑ściekowej a nowoczesne technologie...
Eksploatacja
Fot. 4. Komora przed i w trakcie modernizacji zasuwy DN 400 i DN 500
zostały zamontowane przepustnice centryczne (regulacyjne o dwustronnym
kierunku przepływu z zastosowaniem
różnych systemów sterowania, ręczny,
pneumatyczny i elektryczny (fot. 3).
Dodatkowo wybudowano oraz zmodernizowano część sieci wodociągowej
(w tym magistralę DN 400) oraz spinkę
sieci wodociągowej z komorą główną
rozdziału, gdzie zamontowano zasuwy
z napędami elektrycznymi oraz sterowaniem Auma Matic (fot. 4). Podobnie
jak w przypadku kanalizacji, inwestycje
realizowane były w oparciu o najnowsze technologie.
3.Modernizacja systemu kanalizacji
Trzecim z grupy dużych zadań inwestycyjnych była modernizacja systemu kanalizacji i jej przesyłu. Obejmowała ona
budowę kanalizacji sanitarnej w systemie
grawitacyjnym, tłocznym oraz podciśnieniowym. Na szczególną uwagę zasługuje system kanalizacji podciśnieniowej
gminy Jaktorów, który obejmował ponad
170 km sieci i jest jednym z większych
projektów tego typu w Polsce. System
w całości został wybudowany z rur PE
z wykorzystaniem zaworów ssawnych
z w pełni zautomatyzowanym systemem sterowania przy pomocy systemów
pompowych, tłoczni o dużej wydajności
sięgającej ponad 300 m3/godz. (fot. 5),
w których za regulację przepływu odpowiadały zasuwy nożowe. W ubiegłym
roku PGK zmodernizował również
z własnych środków poletka osadnikowe,
na które zrzucany jest osad.
4.Podsumowanie
Warto nadmienić, że na każdym etapie inwestycji ważną rolę odegrała armatura AVK, montowana na wszystkich
obiektach. Nie bez znaczenia była tu rola
inwestora, który wprowadził wysoki reżim techniczny (sprawdzony na własnych
obiektach od ponad 10 lat). Postawili,
tym samym, firmie AVK wyzwanie,
a jednocześnie udzielili dużego kredytu zaufania. Wszystkie urządzenia, takie jak: zastawki (naścienne, kanałowe
spustowe, uchylne wykonywane z najwyższej jakości stali) w trakcie budowy
byłe projektowane i konsultowane na
bieżąco z inwestorem oraz wykonawcami
inwestycji. Zasuwy nożowe dobierano
w różnych konfiguracjach, zarówno wykonania jak i systemu sterowania. To tu
pierwszy raz zastosowano zsuwy nożowe
wykonane w całości ze stali nierdzewnej, które pracują w pełnym zanurzeniu.
Przepustnice i zawory zwrotne klapowe
na stacji, dające optymalne parametry
przepływu, zasuwy w komorach rozdziału sterowanych elektrycznie w systemie Profibus. Zaowocowało to kompatybilnym systemem dzięki czemu w momencie rozruchu, a także w późniejszej
eksploatacji, nie pojawiły się żadne trudności z ich obsługą i serwisem.
Mamy nadzieję, że te doświadczania
będą wyznacznikiem standardów także
dla innych firm komunalnych.
