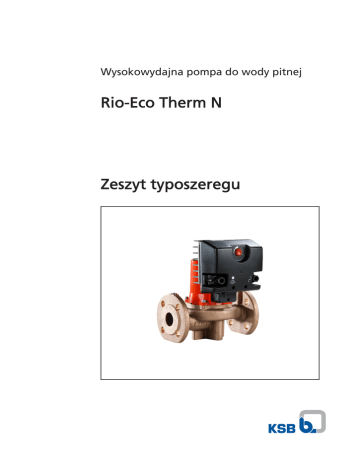

Rio-Eco Therm N

Wysokowydajna pompa do wody pitnej
Rio-Eco Therm N
Zeszyt typoszeregu
Nota wydawnicza
Zeszyt typoszeregu Rio-Eco Therm N
Wszelkie prawa zastrzeżone. Bez pisemnej zgody producenta zawartość nie może być rozpowszechniana, powielana, przetwarzana ani przekazywana osobom trzecim.
Zmiany techniczne zastrzeżone.
© KSB Aktiengesellschaft, Frankenthal 15.09.2015
Spis treści
Spis treści
Technika instalacyjna: Ogrzewanie .................................................................................................................. 4
Pompy do wody pitnej z regulacją ................................................................................................................................ 4
Rio-Eco Therm N ........................................................................................................................................................ 4
Główne zastosowania .......................................................................................................................................... 4
Media ................................................................................................................................................................... 4
Dane eksploatacyjne ........................................................................................................................................... 4
Oznaczenie ........................................................................................................................................................... 4
Budowa konstrukcyjna ........................................................................................................................................ 4
Materiały .............................................................................................................................................................. 5
Zalety produktu ................................................................................................................................................... 5
Certyfikacje .......................................................................................................................................................... 5
Wskazówki dotyczące projektowania ................................................................................................................ 5
Przegląd programu / Tabele wyboru .................................................................................................................. 7
Dane techniczne .................................................................................................................................................. 7
Charakterystyka ................................................................................................................................................... 8
Charakterystyki .................................................................................................................................................... 8
Wymiary ............................................................................................................................................................. 10
Wersja kołnierza ................................................................................................................................................ 11
Wskazówki montażowe .................................................................................................................................... 11
Zakres dostawy .................................................................................................................................................. 11
Wyposażenie ...................................................................................................................................................... 12
3
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Rio-Eco Therm N
Skrót
Therm
N
30
100
Znaczenie
Pompa do wody pitnej
Nowa generacja
Średnica znamionowa przyłącza rurowego
30 = R 1 1/4
40 ... 65 = DN 40 ... DN 65
Wysokość tłoczenia w m x 10 (przykład 10 m =
100)
Budowa konstrukcyjna
Konstrukcja
▪ Niewymagająca konserwacji, wysokowydajna pompa z
wirnikiem mokrym (bezdławnicowa)
▪ Przyłącze śrubunkowe lub kołnierzowe
▪ silnik na magnesy stałe
▪ płynna regulacja różnicy ciśnień
Tryby pracy
▪ Automatyczny ze zmienną różnicą ciśnień
▪ Tryb nastawnika z zewnętrznym definiowaniem wartości
prędkości obrotowej 0 - 10 V
▪ Tryb nastawnika z ręcznym definiowaniem
Główne zastosowania
Funkcje automatyczne
▪ Systemy cyrkulacyjne wody pitnej
▪ płynna regulacja mocy w zależności od trybu pracy
▪ Pokrewne systemy w instalacjach przemysłowych i instalacjach technicznych w budynkach (np. obieg wody
chłodzącej)
▪ funkcja odblokowywania
▪ Łagodny rozruch (wolny rozruch)
▪ Pełna ochrona silnika
Funkcje ręczne
Media
▪ Woda pitna i woda do zakładów produkujących żywność
zgodna z rozporządzeniem w sprawie wody pitnej z 2001
r.
Dane eksploatacyjne
Właściwości eksploatacyjne
Parametr
Wydajność tłoczenia
Wartość
Q [m3/h] Pompy śrubunkowe: ≤ 12
Pompy kołnierzowe: ≤ 38
Q [l/s]
Pompy śrubunkowe: ≤ 3,33
Pompy kołnierzowe: ≤ 10,6
Wysokość tłoczenia
H [m]
≤ 12
Temperatura tłoczone- T [°C]
Woda grzewcza od -10 do
go medium
+110
Woda pitna (≤ 20 °dH): ≤ 80
Temperatura otoczenia T [°C]
≤ 40
Ciśnienie robocze
p [bar] ≤ 10
Przyłącze
Przyłącze śrubunkowe: R 1 1/4
Kołnierz: DN 40 - DN 65
Przykład: Rio-Eco Therm N 30-100
Objaśnienie oznaczenia
4
▪ Ustawianie zadanej różnicy ciśnień
▪ Ustawianie poziomu prędkości obrotowej
Zewnętrzne funkcje sterowania
▪ Wejście sterujące „Start/Stop”
▪ Wejście sterujące do zdalnego ustawiania prędkości obrotowej 0 - 10 V
Funkcje sygnalizacyjne i wskazania
▪ Zbiorczy komunikat o zakłóceniu (bezpotencjałowy styk
przełączny)
▪ Lampka sygnalizująca zakłócenie, wskaźnik kodu błędu
Złącza
▪ Cyfrowy interfejs szeregowy Modbus RTU do podłączenia
do nadrzędnych systemów automatyki za pomocą Systembus RS485
Zarządzanie pompami podwójnymi
▪ Tryb główny/rezerwowy z zależną od czasu wymianą pomp po 24 godzinach i automatycznym przełączaniem awaryjnym
Oznaczenie
Skrót
Rio
Eco
▪ Ustawianie trybów pracy
Znaczenie
Typoszereg
Pompa wysokowydajna
Rio-Eco Therm N
Napęd
▪ Elektroniczne komutowany silnik synchroniczny z wirnikiem z magnesami trwałymi
▪ 1~230 VAC, 50/60 Hz
▪ Stopień ochronny IP42
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
▪ Klasa cieplna F
▪ Oszczędność kosztów dzięki koncepcji „All In”
▪ Klasa temperatury TF 110
▪ Duża żywotność i duży komfort wynikające z zasady konstrukcyjnej
▪ Napędy elektryczne z regulacją prędkości obrotowej - wymogi EMC EN 61800-3
▪ Wysyłanie komunikatu o zakłóceniu EN 55014-1 lub
EN 61000-6-3
▪ Odporność na zakłócenia EN 55014-2 lub EN 61000-6-2
Łożyskowanie
▪ Redukcja kosztów składowania dzięki możliwości uniwersalnego zastosowania
Certyfikacje
Zestawienie
▪ Specjalne łożysko ślizgowe smarowane tłoczonym medium
Marka
Materiały
Obszar obowiązywa- Uwaga
nia:
Niemcy
Wszystkie wielkości
Przegląd dostępnych materiałów
Element
Korpus spiralny
Wał
Wirnik
Łożyska
Materiał
Brąz
Stal szlachetna 1.4034
Tworzywo sztuczne (PSU - włókno szklane
30%)
Węgiel, impregnowany żywicą syntetyczną
Zalety produktu
▪ Maksymalna oszczędność kosztów eksploatacji dzięki wysokowydajnemu silnikowi elektrycznemu z regulacją
prędkości obrotowej
Wskazówki dotyczące projektowania
Ciśnienie minimalne
Ciśnienie minimalne pmin na króćcu ssawnym pompy pozwala
uniknąć szumów kawitacyjnych przy temperaturze otoczenia
+40°C i zadanej temperaturze tłoczonego medium Tmax..
Wartości te obowiązują dla maksymalnej wysokości 300 m nad
poziomem morza. Przy wysokościach ustawienia >300 m należy zwiększyć ciśnienie o 0,01 bara / 100 m.
Ciśnienie minimalne pmin [bar] w zależności od temperatury tłoczonego medium [°C]
Wielkość
30-100, 30-120, 40-100,
40-120, 50-90
65-120
Temperatura tłoczonego medium
Ciśnienie minimalne
[°C]
do 80
od 81 do 95
do 80
od 81 do 95
[bar]
0,5
1,5
0,8
1,5
Rio-Eco Therm N
5
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Opis charakterystyki
4,0
H [m]
3,5
4
3,0
2,5
3
2,0
a)
b)
2
1,5
.
1,0
c)
0,5
0
A
1
0
0,5
1 Q [m3/h] 1,5
2
2,5
3
2
2,5
3
30
P1 [W]
25
4
a)
20
3
b)
2
15
c)
10
1
5
0
0
0,5
1 Q [m3/h] 1,5
Przykładowy dobór
1
2
3
4
A
Stopień 1
Tryb nastawnika n = stały
Stopień 2
Tryb nastawnika n = stały
Stopień 3
Tryb nastawnika n = stały
Stopień 4
Tryb nastawnika n = stały
Punkt maksymalnej mocy pompy (Q x H = Pmax.)
Zakres regulacji
a)
b)
Charakterystyka regulacji z maksymalną wysokością podnoszenia
Charakterystyka regulacji maksymalnej mocy pompy
(ustawienie fabryczne)
Charakterystyka regulacji z minimalną wysokością podnoszenia
c)
Przestawianie charakterystyki pompy pomiędzy a) oraz c)
poprzez ręczne ustawianie pokrętła.
6
Rio-Eco Therm N
Opis złącza Modbus
Opis – patrz instrukcja eksploatacji pompy.
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Przegląd programu / Tabele wyboru
Wyposażenie i funkcje
Wyposażenie i funkcje
Funkcje
Tryby pracy
Δp-v dla zmiennej różnicy ciśnień
Tryb stałej prędkości obrotowej
Funkcje ustawiane ręcznie
Ustawienie trybu pracy
Ustawienie zadanej różnicy ciśnień
Ustawienie prędkości obrotowej
Śruba odpowietrzająca
Funkcje ustawiane automatycznie
Płynna regulacja mocy w zależności od trybu pracy
Funkcja odblokowywania
Powolny rozruch
Zewnętrzne funkcje sterowania
Wejście sterujące do zdalnego ustawiania prędkości obrotowej 0 - 10 V
Wejście sterujące „start/stop”
Funkcje sygnalizacyjne i wskazania
Wskazanie kodów błędów
Zbiorczy sygnał niesprawności (bezpotencjałowy styk rozwierny)
Lampka sygnalizująca zakłócenie
Wymiana danych
Cyfrowy interfejs szeregowy Modbus RTU do podłączenia do instalacji automatyki w budynkach za pomocą systemu magistrali
RS485
Wyposażenie / zakres dostawy
Uszczelki przyłącza (dostarczane luzem)
Instrukcja montażu i eksploatacji
Dane techniczne
R
DN
G
PN
P1
Zabezpieczenie silnika
Wielkość
[W]
30-100
30-120
40-100
40-120
50-90
65-120
R1¼
R1¼
DN 40
DN 40
DN 50
DN 65
G2
G2
DN 40
DN 40
DN 50
DN 65
6/10
6/10
6/10
6/10
6/10
6/10
22 - 250
30 - 340
30 - 350
27 - 450
30 - 350
100 - 1400
Styki sygnalizacji awarii
Tabela wyboru Rio-Eco Therm N
✘
✘
✘
✘
✘
✘
SSM
SSM
SSM
SSM
SSM
SSM
Prąd znamiono- Nr mat.
wy
[kg]
1~230 V [A]
0,20 - 1,55
0,25 - 2,10
0,25 - 2,20
0,22 - 2,70
0,25 - 2,30
0,90 - 9,50
29134185
29134186
29134187
29134188
29134189
29134190
8,6
8,6
12,8
16,5
13,5
36,5
✘ = wbudowane zabezpieczenie silnika
SSM = zbiorczy sygnał niesprawności
Rio-Eco Therm N
7
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Charakterystyka
Rio-Eco Therm N
140
14
H [m]
[kPa]
40-120
12
120
65-120
30-120
40-100
50-90
10
100
30-100
8
80
6
60
4
40
2
20
0
0
0,1
1,0
10,0
Q [m3/h]
0,1
Q [l/s]
1,0
10,0
Charakterystyki
Rio-Eco Therm N 30-100
Rio-Eco Therm N 30-120
12
1~230 VAC
R 1 1/4
10
H [m]
8
14
1~230 VAC
R 1 1/4
12
H [m]
10
8
6
6
4
4
2
2
0
0
0
2
4
6
8
10
12
Q [m /h]
0
3
300
2
4
6
8
10
12
14
Q [m3/h]
6
8
10
12
14
Q [m3/h]
400
P1 [W]
350
P1 [W]
250
300
200
250
150
200
150
100
100
50
50
0
0
0
8
2
4
6
Rio-Eco Therm N
8
10
12
Q [m3/h]
0
2
4
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Rio-Eco Therm N 40-100
Rio-Eco Therm N 50-90
12
12
1~230 VAC
DN 40
10
1~230 VAC
DN 50
10
H [m]
H [m]
8
8
6
6
4
4
2
2
0
0
0
2
4
6
8
10
12
14
16
Q [m /h]
0
3
400
P1 [W]
350
5
10
15
20
25
Q [m3/h]
15
20
25
Q [m3/h]
400
P1 [W]
350
300
300
250
250
200
200
150
150
100
100
50
50
0
0
2
4
6
8
10
12
14
16
0
0
Q [m /h]
3
Rio-Eco Therm N 40-120
5
10
Rio-Eco Therm N 65-120
14
14
1~230 VAC
DN 40
12
1~230 VAC
DN 65
H [m]
12
10
10
H [m]
8
8
6
6
4
4
2
2
0
0
0
2
4
6
8
10
12
14
16
Q [m /h]
0
10
20
30
40
50
Q [m3/h]
0
10
20
30
40
50
Q [m3/h]
3
1.600
P1 [W]
1.400
500
450
P1 [W]
400
1.200
350
1.000
300
250
800
200
600
150
400
100
200
50
0
0
0
2
4
6
8
10
12
14
16
Q [m /h]
3
Rio-Eco Therm N
9
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Wymiary pompy z przyłączami kołnierzowymi
Wymiary
a
c
b
d
Wymiary pompy z przyłączami gwintowanymi
75
35
150
90
e
H
H
230
Pompa z przyłączami kołnierzowymi
G
Wymiary [mm]
Pompy z przyłączami gwintowanymi
Wymiary [mm]
Wielkość
30-100
30-120
10
R
1 1/4
1 1/4
Rio-Eco Therm N
G
2
2
H
180
180
Wielkość
40-100
40-120
50-90
65-120
DN
40
40
50
65
a
215
215
225
235
b
75
75
75
93
c
75
75
95
105
d
150
150
160
180
e
125
125
140
170
H
250
250
280
340
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Wersja kołnierza
ØD
Ø k L2
Ø k L1
Ød
DN
n x Ø d1
n x Ø d2
Kołnierz uniwersalny
Wymiary [mm]
Kołnierz uniwersalny
DN 40
DN 50
DN 65
Wskazówki montażowe
Dozwolone pozycje montażowe
Wielkości
Rio-Eco Therm N 30-100,
30-120, 40-100, 40-120, 50-90
ØD
150
165
185
Ød
PN 6
PN 10
PN 6
PN 10
84
99
118
ØkL1
100
110
130
ØkL2
110
125
145
n × dL1
4 × Ø14
4 × Ø14
4 × Ø14
n × dL2
4 × Ø19
4 × Ø19
4 × Ø19
Zakres dostawy
▪ Pompa
▪ Instrukcja eksploatacji/montażu
Rio-Eco Therm N 65-120
Rio-Eco Therm N
11
Technika instalacyjna: Ogrzewanie
Pompy do wody pitnej z regulacją
Wyposażenie
Wyposażenie elektryczne
Oznaczenie
Długość
Nr mat.
[kg]
Przewód do transmisji danych Modbus
do Rio-Eco Therm N, ze skonfekcjonowanym wstępnie wtykiem
5
19075536
0,2
Oznaczenie
Nr mat.
[kg]
2 złączki gwintowane do pomp
z nakrętką nasadową G 1 1/2 i wkładką z gwintem wewnętrznym Rp 3/4, mosiądz
do pomp z gwintem zewnętrznym G 1 1/2 / króćcem przyłączeniowym R 3/4
2 złączki gwintowane do pomp
z nakrętką nasadową G 1 1/2 i wkładką z gwintem wewnętrznym Rp 1, mosiądz
do pomp z gwintem zewnętrznym G 1 1/2 / króćcem przyłączeniowym R 1
2 złączki gwintowane do pomp
z nakrętką nasadową G 2 i wkładką z gwintem wewnętrznym Rp 1 1/4, mosiądz
do pomp z gwintem zewnętrznym G 2 / króćcem przyłączeniowym R 1 1/4
19075563
0,2
19075564
0,2
19075565
0,2
Złącza śrubowe
12
Rio-Eco Therm N
15.09.2015
1142.51/03-PL
KSB Aktiengesellschaft
67225 Frankenthal • Johann-Klein-Str. 9 • 67227 Frankenthal (Germany)
Tel. +49 6233 86-0 • Fax +49 6233 86-3401
www.ksb.com
