Mikrofalowy czujnik ADM8 Tryb pracy czujnika

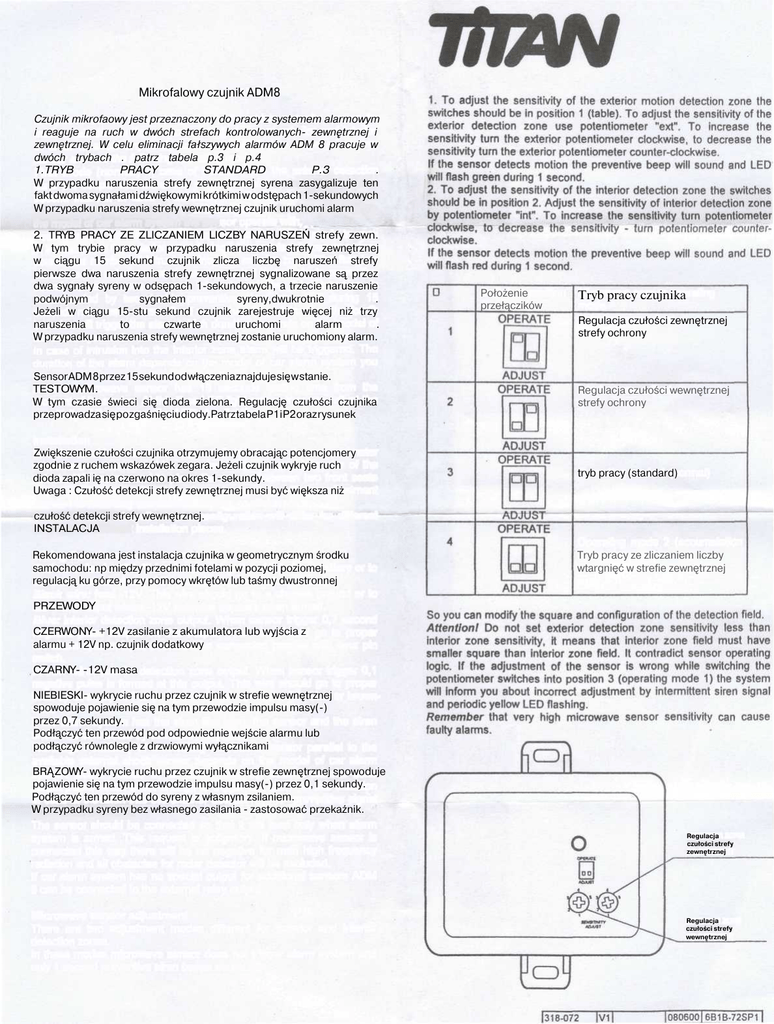

Mikrofalowy czujnik ADM8
Czujnik mikrofaowy jest przeznaczony do pracy z systemem alarmowym
i reaguje na ruch w dwóch strefach kontrolowanych- zewnętrznej i
zewnętrznej. W celu eliminacji fałszywych alarmów ADM 8 pracuje w
dwóch trybach . patrz tabela p.3 i p.4
1.TRYB
PRACY
STANDARD
P.3
.
W przypadku naruszenia strefy zewnętrznej syrena zasygalizuje ten
fakt dwoma sygnałami dźwiękowymi krótkimi w odstępach 1-sekundowych
W przypadku naruszenia strefy wewnętrznej czujnik uruchomi alarm
2. TRYB PRACY ZE ZLICZANIEM LICZBY NARUSZEŃ strefy zewn.
W tym trybie pracy w przypadku naruszenia strefy zewnętrznej
w ciągu 15 sekund czujnik zlicza liczbę naruszeń strefy
pierwsze dwa naruszenia strefy zewnętrznej sygnalizowane są przez
dwa sygnały syreny w odsępach 1-sekundowych, a trzecie naruszenie
podwójnym
sygnałem
syreny,dwukrotnie
.
Jeżeli w ciągu 15-stu sekund czujnik zarejestruje więcej niż trzy
naruszenia
to
czwarte
uruchomi
alarm
.
W przypadku naruszenia strefy wewnętrznej zostanie uruchomiony alarm.
Położenie
przełączików
Tryb pracy czujnika
Regulacja czułości zewnętrznej
strefy ochrony
Sensor ADM 8 przez 15 sekund od włączenia znajduje się w stanie.
TESTOWYM.
W tym czasie świeci się dioda zielona. Regulację czułości czujnika
przeprowadza się po zgaśnięciu diody.Patrz tabela P1 i P2 oraz rysunek
Regulacja czułości wewnętrznej
strefy ochrony
Zwiększenie czułości czujnika otrzymujemy obracając potencjomery
zgodnie z ruchem wskazówek zegara. Jeżeli czujnik wykryje ruch
dioda zapali ię na czerwono na okres 1-sekundy.
Uwaga : Czułość detekcji strefy zewnętrznej musi być większa niż
tryb pracy (standard)
czułość detekcji strefy wewnętrznej.
INSTALACJA
Rekomendowana jest instalacja czujnika w geometrycznym środku
samochodu: np między przednimi fotelami w pozycji poziomej,
regulacją ku górze, przy pomocy wkrętów lub taśmy dwustronnej
Tryb pracy ze zliczaniem liczby
wtargnięć w strefie zewnętrznej
PRZEWODY
CZERWONY- +12V zasilanie z akumulatora lub wyjścia z
alarmu + 12V np. czujnik dodatkowy
CZARNY- -12V masa
NIEBIESKI- wykrycie ruchu przez czujnik w strefie wewnętrznej
spowoduje pojawienie się na tym przewodzie impulsu masy(-)
przez 0,7 sekundy.
Podłączyć ten przewód pod odpowiednie wejście alarmu lub
podłączyć równolegle z drzwiowymi wyłącznikami
BRĄZOWY- wykrycie ruchu przez czujnik w strefie zewnętrznej spowoduje
pojawienie się na tym przewodzie impulsu masy(-) przez 0,1 sekundy.
Podłączyć ten przewód do syreny z własnym zsilaniem.
W przypadku syreny bez własnego zasilania - zastosować przekaźnik.
Regulacja
czułości strefy
zewnętrznej
Regulacja
czułości strefy
wewnętrznej
