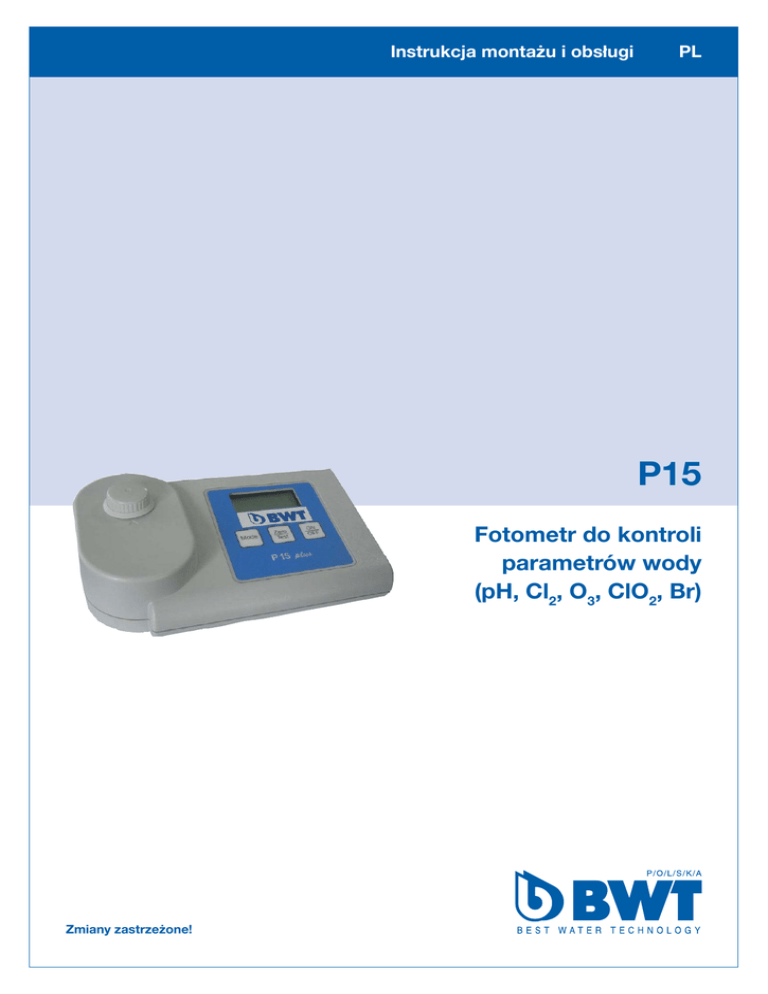

Instrukcja montażu i obsługi
PL
P15
Fotometr do kontroli
parametrów wody
(pH, Cl2, O3, ClO2, Br)
Zmiany zastrzeżone!
Fotometr P15 – Instrukcja obsługi
`
Deklaracja zgodności
niniejszym oświadczamy, Ŝe fotometr P15plus produkcji firmy
Wallace&Tiernan odpowiada wymogom bezpieczeństwa ustalonym w
wytycznych dotyczących tolerancji elektromagnetycznej (89/336/EWG),
stosowanych w Niemczech na mocy ustawy o elektromagnetycznej
tolerancji urządzeń
z dnia 09. listopada 1992 (EMVG).
Oceny w/w urządzenia dokonano w oparciu o następujące normy:
• DIN EN 50081, część I: marzec 1993 (norma podstawowa, część I:
budownictwo mieszkaniowe, biura i przemysł oraz małe zakłady) w
powiązaniu z EN 55022 i EN 60555
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
tel. 022/ 533 57 00
fax 022/ 533 57 49
Fotometr P15 – Instrukcja obsługi
Spis treści
1.
1.1
1.2
1.3
1.4
1.5
Fotometr
Zakres dostawy
Dane techniczne
Parametry
Literatura
Wskazówki ogólne
4
4
4
5
5
5
2.
2.1
Uruchomienie
Moduł roboczy
6
6
3.
3.1
3.2
3.3
3.4
WaŜne wskazówki
Wskazówki dla uŜytkownika
Zapobieganie błędom
Wskazówki dotyczące metod chemicznych
Prawidłowe napełnianie kuwety
7
7
8
9
10
4.
Metody
A. chlor
B. pH
C. pojemność kwasowa KS4.3
D. ozon
E. tlenek chloru
F. brom
G. kwas cyjanurowy
11
11
16
17
18
19
20
21
5.
5.1
5.2
Kalibracja
Kalibracja uŜytkowa
Kalibracja fabryczna
22
22
24
6.
Części zamienne
25
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
2
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
1 FOTOMETR
1.1 Zakres dostawy
1 fotometr w walizce z tworzywa sztucznego
1 bateria 9V (standard)
50 tabletek DPD No. 1
50 tabletek DPD No. 3
50 tabletek PHENOLRED
50 tabletek ALKA-M
3 kuwety z zakręcaną pokrywą
1 szczotka do czyszczenia
1 mieszadło
1 instrukcja obsługi
1.2 Dane techniczne
rozmiary (H x B x T)
urządzenie
55 x 190 x 110 mm
ok. 0,35 kg
walizka
85 x 280 x 230 mm
ok. 0,90 kg
wilgotność
30 - 90 % (nie skondensowana)
o
temperatura otoczenia 0 – 40 C
cykl wyłączania ok. 10 minut po ostatniej funkcji wybranej klawiszem. Następuje utrata danych
cykl pomiarowy
ok. 3 sekundy
wskaźnik
cyfrowy
optyka
LED kompesowane temperaturowo (555 nm)
filtr (528 nm) i wzmacniacz fotoczujników w
zabezpieczonej celi pomiarowej
obsługa
klawiatura foliowa odporna na działanie
kwasów i rozpuszczalników
zasilanie
baterie 9V
Ŝywotność baterii
baterie alkaliczne na ok. 600 pomiarów
tolerancja pomiarów
chlor: 0,05 – 1,00 mg/l: ± 0,05 mg/l
1,00 – 2,00 mg/l: ± 0,10 mg/l
2,00 – 3,00 mg/l: ± 0,20 mg/l
3,00 – 4,00 mg/l: ± 0,30 mg/l
4,00 – 6,00 mg/l: ± 0,40 mg/l
wartość pH:
± 0,1 pH
pojemność kwasowa: 0,2 mmol/l
ozon: 0,03 - 0,67 mg/l: ± 0,03 mg/l
0,67 - 1,30 mg/l: ± 0,07 mg/l
1,30 - 2,00 mg/l: ± 0,13 mg/l
2,00 - 2,70 mg/l: ± 0,20 mg/l
2,70 - 4,00 mg/l: ± 0,27 mg/l
dwutlenek chloru:
0,10 - 1,90 mg/l: ± 0,10 mg/l
1,90 - 3,80 mg/l: ± 0,20 mg/l
3,80 - 5,70 mg/l: ± 0,40 mg/l
5,70 - 7,60 mg/l: ± 0,60 mg/l
7,60 - 11,0 mg/l: ± 0,80 mg/l
brom: 0,00 - 2,30 mg/l ± 0,12 mg/l
2,30 - 4,50 mg/l ± 0,25 mg/l
4,50 - 6,80 mg/l ± 0,45 mg/l
6,80 – 9,00 mg/l ± 0,68 mg/l
9,00 – 13,0 mg/l ± 0,90 mg/l
kwas cyjanurowy:
± 5,00 mg/l
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
3
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
1.3 Parametry pomiarowe
Analiza
Cl2
O3
ClO2
Br
pH
KS 4.3
Cys
Metoda chemiczna
chlor
ozon
tlenek chloru
brom
wartość pH
pojemność kwasowa
kwas cyjnaurowy
literatura)
1,2,3,5)
DPD
DPD
DPD
DPD
Phenol Red
indykator kwasowości
melamina
Zakres pomiaru
0,05 - 6,0 mg/l
0,03 - 4,0 mg/l
0,1 - 11,0 mg/l
0,1 - 13,5 mg/l
6,5 - 8,4 pH
0,1 - 4,0 mmol/l
1,0 - 80,0 mg/l
1.4 Literatura
•
•
•
•
•
Deutsche Einheitsverfahren zur Wasser-, Abwasser- und Schlammuntersuchung (Niemieckie procesy
badania wody, ścieków i szlamu) DIN 38 404, część 4, Wydawnictwo Chemie
Standard Methods For The Examination of Water And Wastewater (standardowe metody badania wody I
ścieków) Wydanie 18, 1992
Photometrische Analyseverfahren, Schwedt, (fotometryczne procesy analizy) Wissenschaftliche
Verlagsgesellschaft mbH, Stuttgart (Naukowa Spółka Wydawnicza, Stuttgart 1992)
Photometrische Analyse, Lange/Vejdelek (Analiza fotometryczna) Wydawnictwo Chemie 1980
International Standard ISO 7393 / Part 1 i part 2, (10.83) (Międzynarodowe Standardy ISO)
1.5 Wskazówki ogólne
Tabletki reagentów przeznaczone są wyłącznie do analizy chemicznej i nie mogą być uŜywane do
innych celów. NaleŜy chronić je przed dziećmi. Prosimy przestrzegać kart bezpieczeństwa EC.
Niektóre reagenty zawierają substancje, które mogą być szkodliwe dla środowiska. NaleŜy zasięgnąć
informacji na temat składu i roztwory reagentów utylizować zgodnie z przepisami.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
4
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
2 URUCHOMIENIE
2.1 Tryb pracy
włączyć urządzenie klawiszem ON / OFF
na wskaźniku pojawi się: Cl2
wybrać analizę klawiszem MODE:
Cl2 → pH → S:4.3 → O3 → ClO → Br → CYS ……. (przesuwać)
na wskaźniku pojawi się: METHODE
Napełnić czystą kuwetę próbką wody do 10 ml i zamknąć pokrywą. Oznakowanie ▼ na kuwecie
powinno pokrywać się z symbolem▲ pokrywy aŜ do chwili wstawienia w celę pomiarową
wcisnąć klawisz Zero / Test
co 3 sekundy naprzemiennie ukazuje się: Methode lub 0.0.0.
w końcu na wskaźniku ukazuje się: 0.0.0.
Po zakończeniu zerowania, wyjąć kuwetę z celi pomiarowej. Dodanie tabletki (tek) reagenta powoduje
charakterystyczne zabarwienie. Ponownie zamknąć kuwetę a jej oznakowanie ▼powinno pokrywać się z
oznakowaniem ▲ pokrywy aŜ do momentu wstawienia w celę pomiarową
wcisnąć klawisz Zero / Test
symbol METHODE miga co 3 sekundy
na wskaźniku ukazuje się ERGEBNIS (wynik pomiaru)
Powtórzenie analizy:
Nowe wyzerowanie:
Ponowne wcisnąć klawisz ZERO / TEST
Naciskać klawisz MODE do momentu aŜ na wyświetlaczu ponownie
pojawi się symbol metody (Methodensymbol)
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
5
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
3 WAśNE WSKAZÓWKI
3.1 Wskazówki dla uŜytkownika na wyświetlaczu
3.2
Wskazówka
E 0I
MoŜliwa przyczyna
zbyt duŜa absorpcja światła. Przyczyna: zabrudzona optyka
+ Err
przekroczona granica pomiaru lub zbyt wysoka mętność
- Err
spadek poniŜej granicy pomiaru
LOW BAT
wymienić baterie 9-V, niemoŜliwa dalsza praca
E10
faktor kalibracji „out of range”
E20
zbyt wysoka intensywność światła na detektorze, np. światło z zewnątrz
E70
Cl: nieprawidłowa kalibracja produkcyjna / skasowana
E74
pH: nieprawidłowa kalibracja produkcyjna / skasowana
E78
Cys: nieprawidłowa kalibracja produkcyjna / skasowana
E80
Ks4.3 nieprawidłowa kalibracja produkcyjna / skasowana
E71
Cl: nieprawidłowa kalibracja uŜytkownika / skasowana
E75
pH: nieprawidłowa kalibracja uŜytkownika / skasowana
E79
Cys: nieprawidłowa kalibracja uŜytkownika / skasowana
E81
KS4.3 nieprawidłowa kalibracja uŜytkownika / skasowana
Zapobieganie błędom
1. Po kaŜdej analizie naleŜy dokładnie wyczyścić kuwetę, pokrywy i mieszadło. Niewielkie
pozostałości reagentów powodują przekłamanie wyników pomiarów. Do czyszczenia naleŜy
uŜywać dostarczonej szczotki.
2. Przed rozpoczęciem analizy naleŜy dokładnie wyczyścić i osuszyć zewnętrzne ściany kuwety.
Odciski palców i krople wody fałszują wyniki pomiarów.
3. Zerowanie i test muszą odbywać się w tej samej kuwecie, poniewaŜ kuwety mogą wykazywać
między sobą niskie tolerancje.
4. Powstające na wewnętrznych ścianach kuwety pęcherzyki powodują błędy pomiarów. W takim
wypadku naleŜy zamknąć kuwetę i potrząsać nią do momentu zniknięcia pęcherzyków, a
następnie rozpocząć test.
5. Zabrudzona optyka (świecąca dioda i fotoczujnik) w celi pomiarowej powoduje błędy pomiarowe.
Regularnie naleŜy kontrolować i czyścić powierzchnie przepuszczające światło w celi pomiarowej.
Do czyszczenia naleŜy uŜywać wilgotnych ręczników i wacików.
6. Do analizy naleŜy uŜywać wyłącznie tabletek z czarnym nadrukiem. Folia tabletek PHENOLRED
do określania pH musi być dodatkowo oznakowana napisem PHOTOMETER.
7. Tabletki reagenta naleŜy wkładać bezpośrednio z folii do wody, nie dotykając ich palcami.
8. DuŜe wahania temperatury między fotometrem i otoczeniem mogą powodować błędy pomiarów,
poniewaŜ moŜe powstawać kondensat wody.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
6
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
3.2 Wskazówki dotyczące metod chemicznych
Chlor, dwutlenek chloru, ozon, brom
1. Czyszczenie kuwet.
Wiele domowych środków do czyszczenia (np. do zmywania naczyń) zawiera substancje
redukujące. Dodanie substancji utleniających (np. chloru) moŜe doprowadzić do zaniŜenia
wyników. Aby wykluczyć te błędy, polecamy DIN 38 408, część 4, rozdział 6.2: „urządzenia
szklane nie powinny powodować rozkładu chloru i mogą być uŜywane wyłącznie do określania
chloru wolnego i całkowitego. Aby kuweta nie powodowała rozpadu chloru, naleŜy na godzinę
zanurzyć ją w roztworze podchlorynu sodu (0,1 g/l), a następnie dokładnie wypłukać wodą.”
Uwaga: alternatywą dla podchlorynu jest równieŜ chlorowana woda basenowa.
2. Przygotowanie próbki.
Podczas przygotowania (pipetowanie lub wstrząsanie) naleŜy unikać wyzwalania się gazu z
chloru, bromu, tlenku chloru i ozonu. Analiza musi być wykonana natychmiast po pobraniu próbki.
Barwienie DPD następuje przy wartości pH wynoszącej między 6,3 - 6,5. Tabletki reagenta
zawierają bufor do ustawiania wartości pH. Wody silnie alkaliczne lub kwaśne muszą być przed
analizą zneutralizowane.
3. Zmętnienie (powoduje błędy pomiarowe)
JeŜeli próbka zawiera duŜo jonów wapniowych (i / lub ma wysoką przewodność), przy dodaniu
tabletek DPD No.1 moŜe wystąpić zmętnienie, a tym samym wynik nie będzie prawidłowy.
W takim wypadku alternatywnie naleŜy uŜyć tabletek „DPD No. 1 High Calcium”.
JeŜeli zmętnienie występuje po dodaniu DPD No. 3, moŜna mu zapobiec, dodając „DPD No. 1
High Calcium”.
4. Przekroczenia zakresów pomiarowych.
Koncentracje powyŜej 10 mg/l chloru , 7 mg/l O3, 19 mg/l ClO2 i 22 mg/l Br mogą w zakresie
pomiarowym dać wynik 0 mg/l. W takim wypadku naleŜy rozcieńczyć próbkę nie chlorowaną
wodą i powtórzyć pomiar.
pH
Do fotometrycznego określania wartości pH naleŜy uŜywać wyłącznie tabletek PHENOLRED
z czarnym nadrukiem o oznaczonych napisem PHOTOMETER. Próbki wody zawierające niską
twardość węglową (SBV 4,3 < 0,7 mmol/l) mogą wskazywać nieprawidłowe wartości pH.
Pojemność kwasowa
Metoda ta wywodzi się z objętościowego procesu określania pojemności kwasowej. Z powodu
niezdefiniowanych warunków, odchylenia od metody standardowej mogą być wyŜsze.
Kwas cyjanurowy
Metoda ta wywodzi się z wagowego procesu określania kwasu cyjanurowego. Z powodu
niezdefiniowanych warunków, odchylenia od metody standardowej mogą być wyŜsze.
Wskazówki dotyczace metod
Przestrzegać naleŜy moŜliwości stosowania, przeprowadzania analizy i efektów Matrix.
Tabletki reagenta przeznaczone są do analizy chemicznej i naleŜy przechowywać je w miejscu
niedostępnym dla dzieci. Roztwory reagentów naleŜy utylizować zgodnie z przepisami.
Zastrzegamy moŜliwość zmian technicznych
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
7
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
3.3 Prawidłowe napełnianie kuwety
DOBRZE
ZLE
4 METODY POMIAROWE
A.
CHLOR
0,05 – 6,0 mg/l
a) wolny chlor
Wykonać zerowanie (patrz Uruchomienie).
Po zerowaniu na wskaźniku pojawi się: O.O.O.
NaleŜy wyjąć kuwetę z celi pomiarowej i opróŜnić dokładnie
Bezpośrednio z folii dodać tabletkę DPD no. 1 i rozkruszyć ją czystym mieszadłem.
Napełnić kuwetę próbką do oznakowania 10 ml i zamknąć pokrywę.
Lekko poruszając wymieszać zawartość (nie wstrząsać).
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy
aŜ do momentu wstawienia w celę pomiarową.
Wcisnąć klawisz ZERO / TEST.
Symbol METHODE miga przez ok. 3 sekundy.
Na wskaźniku pojawi się wynik pomiaru wolnego chloru w mg/l.
b) chlor całkowity
Najpierw w sposób wyŜej opisany ustalana jest zawartość wolnego chloru.
Natychmiast po pomiarze do zabarwionej próbki bezpośrednio z folii naleŜy dodać
dodatkowo jedną tabletkę DPD No. 3, rozkruszyć ją czystym mieszadełkiem
i wymieszać zawartość przykrytej kuwety (nie wstrząsać).
Po całkowitym rozpuszczeniu tabletki wstawić w celę pomiarową.
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy aŜ do
momentu wstawienia w celę pomiarową.
Odczekać 2 minuty – czas reakcji barwienia!
Wcisnąć klawisz ZERO / TEST
Symbol Methode ( wybrany pomiar Cl2) miga przez ok. 3 sekundy.
W końcu na wyświetlaczu pojawi się wynik chloru łącznego w mg/l.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
8
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
c) chlor związany
Aby określić zawartość chloru związanego naleŜy odjąć wartość chloru wolnego od
zawartości chloru całkowitego.
Chlor związany = chlor całkowity – wolny chlor
Przykład: chlor całkowity
- wolny chlor
= chlor związany
1,35 mg/l
0,60 mg/l
0,75 mg/l
d) chlor a dwutlenek chloru
Przeprowadzić wyzerowanie próbki (patrz uruchomienie)
Po wyzerowaniu na wskaźniku pojawi się:
O.O.O.
Po wyzerowaniu wyjąć kuwetę z celi pomiarowej i opróŜnić ją dokładnie.
Bezpośrednio z folii dodać tabletkę DPD No.1 i rozkruszyć ją czystym mieszadłem.
Drugą kuwetę napełnić próbką do oznakowania 10 ml. Dodać tabletkę GLYCINE
rozkruszyć ją czystym mieszadłem. Tabletki GLYCINE nie są w zakresie dostawy.
Zawartość drugiej kuwety wlać do pierwszej kuwety. Zamknąć ją i lekko potrząsać.
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy aŜ do
momentu wstawienia w celę pomiarową.
Wcisnąć klawisz zero/ test.
Symbol Cl2 miga przez ok. 3 sekundy.
Następnie na wyświetlaczu pojawi się wartość pomiaru np. G
Kuwetę wyjąć z celi pomiarowej, dokładnie ją opróŜnić i wyczyścić. Napełnić kuwetę
kilkoma kroplami próbki. Bezpośrednio z folii naleŜy dodać tabletkę DPD No.1i
rozkruszyć ją mieszadłem.
Kuwetę napełnić próbką do oznakowania 10 ml, przykryć ją i wymieszać zawartość.
Wcisnąć klawisz ZERO / TEST.
Symbol Cl2 miga przez ok. 3 sekundy.
Na wskaźniku pojawi się wartość kolejnego pomiaru, np. A
Ponownie wyjąć kuwetę z celi pomiarowej. Do tej samej próbki dodać tabletkę DPD
No. 3 i rozkruszyć ją czystym mieszadłem. Oznakowanie kuwety powinno pokrywać
się z oznakowaniem pokrywy
Odczekać 2 minuty – czas reakcji barwienia!
Wcisnąć klawisz ZERO / TEST.
Symbol Cl2 miga przez ok. 3 sekundy.
Na wskaźniku pojawi się jeszcze jedna wartość, np. C
Obliczenia zawartości
Dwutlenek chloru
Wolny chlor
Chlor związany
Całkowity chlor aktywny
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
(mg/l)
(mg/l)
(mg/l)
(mg/l)
= 5 G x 1,9
=A–G
=C–A
= C + 4G
9
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
Wskazówki:
Przy przygotowaniu próbek (pipetując i potrząsając) naleŜy unikać powstawania gazów z
chloru, tlenku chloru. Analiza musi być wykonana bezpośrednio po pobraniu próbki.
Barwienie DPD następuje przy wartości pH 6,3 – 6,5.Tabletki reagenta zawierają bufor do
ustawiania wartości pH. Wody silnie alkaliczne i kwaśne muszą być przed analizą
zneutralizowane.
Koncentracje powyŜej 10 mg/l chloru lub 20 mg/l tlenku chloru mogą pokazać wynik 0 mg/l.
W takim wypadku naleŜy rozcieńczyć próbkę wody i powtórzyć pomiar
e) chlor obok ozonu
Wyzerować (patrz uruchomienie)
po wyzerowaniu na wyświetlaczu pojawi się: O.O.O.
Po wyzerowaniu naleŜy wyjąc kuwetę z celi pomiarowej i opróŜnić ją dokładnie
Bezpośrednio z folii dodać po jednej tabletce DPD No. 1 i DPD No. 3 rozkruszyć je
czystym mieszadłem. Napełnić kuwetę próbką do wysokości oznakowania 10 ml.
Całość lekko wymieszać (nie wstrząsać). Po całkowitym rozpuszczeniu tabletek
wstawić kuwetę do celi.
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy
Wcisnąć klawisz ZERO / TEST.
Symbol Cl2 miga przez ok. 3 sekundy.
Na wskaźniku pojawi się zawartość (w mg/l) wolnego chloru + ozonu (wartość A)
Kuwetę wyjąć z celi pomiarowej, dokładnie wyczyścić i napełnić kilkoma kroplami
próbki.
Bezpośrednio z folii dodać po 1 tabletce DPD No. 3 i rozkruszyć czystym mieszadłem.
Napełnić drugą kuwetę do wysokości oznaczenia 10 ml. Dodać tabletkę GLYCINE
i rozkruszyć czystym mieszadłem.
Uwaga: tabletki GLYCINE nie są w zakresie dostawy P15plus.
Napełnić pierwszą kuwetę zawartością drugiej. Zamknąć pokrywę i lekko wymieszać
zawartość. Po całkowitym rozpuszczeniu tabletek wstawić do celi.
Wcisnąć klawisz ZERO / TEST.
Symbol miga przez ok. 3 sek.
Na wskaźniku pojawi się wynik łącznego chloru w mg/l (wartość G)
Obliczenie:
Ozon (mg/l)
= (A – G) x 0,656
Wskazówki:
Podczas poboru próbki (podczas pipetowania lub wstrząsania) naleŜy unikać wyzwalania się
gazu z chloru i ozonu. Analizę naleŜy wykonać bezpośrednio po pobraniu próbki.
Odbarwianie DPD następuje przy wartości pH 6,3 – 6,5. Tabletki reagenta zawierają bufor do
ustawiania wartości pH. Przed analizą naleŜy zneutralizować wody silnie alkaliczne lub
kwaśne.
Koncentracje powyŜej 10 mg/l chloru lub 7 mg/l ozonu mogą spowodować wynik 0 mg/l.
W takim wypadku naleŜy powtórzyć badanie, rozcieńczając próbkę nie chlorowaną i nie
ozonowaną wodą.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
10
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
Tolerancje pomiarów:
0 – 1 mg/l:
± 0,05 mg/l
1 – 2 mg/l:
± 0,10 mg/l
2 – 3 mg/l:
± 0,20 mg/l
3 – 4 mg/l:
± 0,30 mg/l
4 – 6 mg/l:
± 0,40 mg/l
B.
WARTOŚĆ pH 6,5 – 8,4
Wyzerować (patrz uruchomienie).
Po wyzerowaniu na wyświetlaczu pojawi się:
O.O.O.
Po wyzerowaniu wyjąć kuwetę z celi pomiarowej.
Do 10 ml próbki wody dodać bezpośrednio z folii tabletkę PHENOLRED
PHOTOMETER i rozkruszyć czystym mieszadłem. Zamknąć kuwetę i lekko
wymieszać zawartość ( nie wstrząsać). Po całkowitym rozpuszczeniu tabletek
wstawić do celi pomiarowej.
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy aŜ do
momentu wstawienia w celę pomiarową.
Wcisnąć klawisz ZERO / TEST.
Symbol miga ok. 3 sekundy.
Na wskaźniku pojawi się wartość pH.
Wskazówka: do fotometrycznego określania wartości pH naleŜy uŜywać tabletek
PHENOLRED z czarnym nadrukiem na folii, oznaczonych napisem PHOTOMETER. Wartości
poniŜej 6,5 i powyŜej 8,4 mogą powodować wyniki wewnątrz zakresu pomiaru.
Tolerancja pomiaru: ± 0, 1 pH
C.
POJEMNOŚĆ KWASOWA KS4.3 01, - 4,0 mmol/l
Wyzerować (patrz uruchomienie).
Po wyzerowaniu na wyświetlaczy pojawi się:
o.o.o.
Po wyzerowaniu wyjąć kuwetę z celi pomiarowej.
Do 10 ml próbki wody dodać bezpośrednio z folii tabletkę ALKA-M-PHOTOMETER
i rozkruszyć czystym mieszadłem. Zamknąć kuwetę i lekko wymieszać zawartość (
nie wstrząsać). Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲
pokrywy aŜ do momentu wstawienia w celę pomiarową
Wcisnąć klawisz ZERO / TEST.
Methodensystem miga ok. 3 sekundy.
Na wskaźniku pojawi się wartość w mmol/l.
Tolerancja pomiaru:
± 5% końcowej wartości pomiaru
Przeliczenie na inne jednostki:
Wskaźnik:
Pojemność kwasowa KS4,3
mmol/l
współczynnik
Przeliczenie na
o
o
mg/l
CaCO3
d.H.*
(twardość
niemiecka)
f.H.*
(twardość
francuska)
oe.H.*
(twardość
angielska)
50
2,8
5,0
3,5
Wskaźnik na wyświetlaczu x współczynnik = wynik pomiaru
Przykład:
wskaźnik:
5 mmol/l
współczynnik:
2,8
o
wynik:
14 d.H.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
11
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
D.
OZON 0,03 - 4,0 mg/l
a) ozon w obecności chloru
Wyzerować (patrz uruchomienie).
Po wyzerowaniu na wskaźniku pojawi się:
0.0.0.
Po wyzerowaniu wyjąć kuwetę z celi pomiarowej i opróŜnić dokładnie.
Bezpośrednio z folii dodać 1 tabletkę DPD No. 1 i DPD No. 3 i rozkruszyć czystym
mieszadłem. Kuwetę napełnić próbką do wysokości oznakowania 10 ml i zamknąć
pokrywę. Lekko wymieszać zawartość (nie wstrząsać).
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy aŜ do
momentu wstawienia w celę pomiarową
Wcisnąć klawisz ZERO / TEST.
Symbol O3 miga ok. 3 sekundy.
Na wskaźniku pojawi się wartość ozonu w mg/l.
b) ozon obok chloru
patrz metoda A. pkt e) chlor a ozon
Wskazówki:
Podczas przygotowania próbki (podczas pipetowania lub wstrząsania) naleŜy unikać
wyzwalania się gazu z ozonu. Analizę naleŜy wykonać bezpośrednio po pobraniu
próbki.
Odbarwianie DPD następuje przy wartości pH 6,3 – 6,5. Tabletki reagenta zawierają
bufor do ustawiania wartości pH. Przed analizą naleŜy zneutralizować wody silnie
alkaliczne lub kwaśne.
Koncentracje powyŜej 7 mg/l ozonu mogą pokazać wynik 0 mg/l w zakresie
pomiarowym. W takim wypadku naleŜy rozcieńczyć próbkę nie chlorowaną lub
nieozonowaną wodą.
Tolerancja pomiaru:
0
- 0,67 mg/l:
0,67
- 1,3 mg/l:
1,3
- 2,0 mg/l:
2,0
- 2,7 mg/l:
2,7
- 4,0 mg/l:
E.
± 0,03 mg/l
± 0,07 mg/l
± 0,13 mg/l
± 0,20 mg/l
± 0,27 mg/l
DWUTLENEK CHLORU 0,1 – 11 mg/l
a. dwutlenek chloru w obecności chloru
Wyzerować (patrz uruchomienie).
Po wyzerowaniu na wyświetlaczu pojawi się: o.o.o.
Kuwetę wyjąć z celi pomiarowej i opróŜnić do ostatniej kropli.
Bezpośrednio z folii dodać tabletkę DPD no. 1 i rozkruszyć czystym mieszadłem.
Kuwetę napełnić próbką do oznakowania 10 ml i zamknąć pokrywę. Lekko
wymieszać zawartość (nie wstrząsać).Oznakowanie kuwety ▼powinno pokrywać się
z oznakowaniem ▲ pokrywy aŜ do momentu wstawienia w celę pomiarową
Na
Wcisnąć klawisz ZERO / TEST.
Symbol miga ok. 3 sekundy.
wyświetlaczu pojawi się wynik tlenku chloru w mg/l.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
12
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
b) dwutlenek chloru w obecności chloru
patrz metoda A pkt d ) chlor w obecności dwutlenku chloru
Wskazówka:
Podczas przygotowania próbki (podczas pipetowania lub wstrząsania) naleŜy unikać
wyzwalania się gazów z tlenku chloru.
Odbarwianie DPD następuje przy wartości pH 6,3 – 6,5. Tabletki reagenta zawierają bufor do
ustawiania wartości pH. Przed analizą naleŜy zneutralizować wody silnie alkaliczne lub
kwaśne.
Koncentracje powyŜej 19 mg/l chloru mogą powodować wynik 0 mg/l w zakresie
pomiarowym. W takim wypadku naleŜy rozcieńczyć próbkę nie chlorowaną i nie ozonowaną
wodą.
Tolerancja pomiarowa:
0
- 1,9 mg/l:
± 0,1 mg/l
1,9
- 3,8 mg/l:
± 0,2 mg/l
3,8
- 5,7 mg/l:
± 0,4 mg/l
5,7
- 7,6 mg/l:
± 0,6 mg/l
7,6
- 11 mg/l:
± 0,8 mg/l
F.
BROM 0,1 – 13,5 mg/l
brom łącznie (wolny i związany)
Wyzerować (patrz uruchomienie)
Po wyzerowaniu na wyświetlaczu pojawi się 0.0.0.
Wyjąć kuwetę z celi pomiarowej i opróŜnić do ostatniej kropli.
Bezpośrednio z folii dodać tabletkę DPD No. 1 i rozkruszyć czystym mieszadłem.
Napełnić kuwetę próbką do wysokości 10 ml i zamknąć pokrywę. Lekko wymieszać
zawartość (nie wstrząsać).
Oznakowanie kuwety ▼powinno pokrywać się z oznakowaniem ▲ pokrywy aŜ do
momentu wstawienia w celę pomiarową
Wcisnąć klawisz ZERO / TEST.
Na wyświetlaczu pojawi się wynik bromu w mg/l.
Tolerancja pomiaru:
0
- 2,3 mg/l
2,3
- 4,5 mg/l
4,5
- 6,8 mg/l
6,8
- 9 mg/l
9
- 13 mg/l
G. KWAS CYJANUROWY
± 0,12 mg/l
± 0,25 mg/l
± 0,45 mg/l
± 0,68 mg/l
± 0,90 mg/l
1 – 80 mg/l
Wyzerować (patrz uruchomienie)
Po wyzerowaniu na wyświetlaczu pojawi się:o.o.o.
Po wyzerowaniu wyjąć kuwetę z celi pomiarowej.
Do 10 ml próbki dodać bezpośrednio z folii tabletkę CYANURIC ACID i rozkruszyć
czystym mieszadłem.
Zamknąć pokrywę i lekko wymieszać zawartość (nie wstrząsać).
Pojedyncze cząsteczki w próbce wody nie są dowodem obecności kwasu
cyjanurowego. Kwas cyjanurowy powoduje duŜą mętność i mleczną barwę wody.
Wcisnąć klawisz ZERO / TEST.
Symbol miga przez ok. 3 sekundy.
Na wyświetlaczu pojawi się wynik kwasu cyjanurowego w mg/l.
Tolerancja pomiaru:
± 5,0 mg/l
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
13
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
5 KALIBRACJA
Fotometr P15plus ma moŜliwość przestawiania kalibracji fabrycznej na kalibrację uŜytkownika z
zachowaniem standardów kalibracji.
5.1 Kalibracja uŜytkownika
Wcisnąć i przytrzymać klawisz MMODE.
Włączyć urządzenie klawiszem ON/OFF.
Po ok. 1 sekundzie zwolnić klawisz MODE.
W celu zmiany metody wcisnąć klawisz MODE:
CL2 → PH → S:4.3 → O3 → CLO → Br → CYS … (Scroll)
Na wyświetlaczu pojawi się naprzemiennie:
Wyzerować urządzenie w opisany poniŜej sposób.
Wcisnąć klawisz ZERO / TEST.
Symbol Methode miga przez ok. 3 sekundy.
Na wyświetlaczu pojawi się naprzemiennie:
oznakowanie na
0.0.0.
/ CAL
kuwecie i deklu dopasować i ustawić w celi pomiarowej
Wcisnąć klawisz ZERO / TEST.
Symbol miga ok. 3 sekundy.
Pojawi się wynik, naprzemiennie z symbolem CAL.
JeŜeli wynik zgodny jest ze stosowanym standardem (z uwzględnieniem tolerancji),
klawiszem ON / OFF moŜna wyjść z funkcji Kalibracja.
Jednokrotne wciśnięcie klawisza MODE podnosi pokazany wynik o 1 cyfrę.
Jednokrotne wciśnięcie klawisza ZERO / TEST zmniejsza pokazany wynik o 1 cyfrę.
Powtórnie wciskać klawisze do momentu aŜ wskazany wynik będzie zgodny z
wartością stosowanego standardu.
Wciśnięcie klawisza ON / OFF powoduje obliczanie nowego faktora korekty i
zapamiętuje go na poziomie kalibracji uŜytkownika.
Potwierdzenie kalibracji (3 sekundy).
Uwaga:
niemoŜliwa jest oddzielna kalibracja tlenku chloru i ozonu.
Dwutlenek chloru oblicza się z faktorem 1,9, a ozon z faktorem 0,67.
Kalibracja fabryczna jest aktywna.
Kalibracja została przejęta przez uŜytkownika.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
14
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
Zalecane wartości kalibracji:
Chlor:
pH:
KS4.3:
Br:
Kwas cyjanurowy
między 0,5 i 1,5 mg/l
między 7,6 i 8,0
między 1 i 3 mmol/l
między 1 i 3 mg/l
między 30 i 60 mg/l
5.2 Kalibracja fabryczna
Fotometr P15plus moŜe być w następujący sposób przywrócony do
stanu w momencie dostawy (ustawienia fabrycznego).
Przytrzymać wciśnięte klawisze MODE oraz ZERO / TEST.
Włączyć urządzenie klawiszem ON / OFF, po ok. sekundzie zwolnić klawisze
MODE i ZERO / TEST.
Na wyświetlaczu naprzemiennie pojawi się
Urządzenie powróciło do stanu w momencie dostawy (SEL oznacza Select: wybierz)
lub:
urządzenie pracuje na jednej z wybranych przez uŜytkownika kalibracji. (jeŜeli
chcemy zatrzymać kalibrację uŜytkownika, wyłączyć urządzenie klawiszem
Wciśnięcie klawisza MODE uaktywni kalibrację fabryczną.
Na displayu naprzemiennie pojawi się:
Wyłączyć urządzenie klawiszem ON / OFF.
6 Części zamienne
Tabletki reagenta DPD No. 1
(opak. 100 szt.) EXA-100426
Tabletki reagenta DPD No. 1
(opak. 500 szt.) EXC-100426
Tabletki reagenta DPD No. 3
(opak. 100 szt.) EXA-100427
Tabletki reagenta DPD No. 3
(opak. 500 szt.) EXC-100427
Tabletki reagenta PHENOLRED-Photometer
(opak. 100 szt.) EXA-100437
Tabletki reagenta PHENOLRED-Photometer
(opak. 100 szt.) EXC-100437
Tabletki reagenta kwas cyjanurowy
(opak. 100 szt.) EXA-100486
Tabletki GLYCIN
(opak. 250 szt.) EXB-100431
Tabletki reagenta ALKA-M-Photometer
(opak. 100 szt.) EXA-100508
Tabletki reagenta ALKA-M-Photometer
(opak. 250 szt.) EXB-100508
Kuweta okrągła
(3 szt.)
AAB1474
Mieszadło
P-92776
Szczotka do czyszczenia
P-121096
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
15
tel. 022/ 665 26 09
fax 022/ 665 45 14
Fotometr P15 – Instrukcja obsługi
7 Opis moŜliwych błędów
problem
Brak wyświetlania na ekranie
Nie moŜna ustawić zera
kalibracji
Brak rezultatu pomiaru –
sygnał błędu
Wyświetlenie rezultatu
„ nieprawidłowy” ( incorrect)
Element obudowy jest
pękniety / zniszczony
moŜliwa przyczyna
- brak baterii
- wyładowana bateria
- pusta lub brudna kuweta
- mętna próbka
- brudna cela pomiarowa
- część optyczna została
uszkodzona przez uŜywanie
mokrych kuwet
- wynik testu poniŜej zakresu
- wynik testu powyŜej zakresu lub
mętność w próbce
- mętność w kolorowej próbce
- moŜliwy błąd kalibracji
- zakłócenie pomiaru przez inne
jony znajdujące się w próbce
- wymienić część obudowy
rozwiązanie problemu
- sprawdzić baterie
-podłaczyć do zasilacza lub ładowarki
- włoŜyć napełnioną lub czystą kuwetę
- przefiltrować próbkę
- uŜyć zestawu czyszczącego
- zwrócić aparat do naprawy
naprawa nie objęta gwarancją
- rozcieńczyć próbkę i zbadać
powtórnie ( nie dotyczy pomiaru pH)
lub filtrować próbkę
- sprawdzic czy zostały uŜyte
prawidłowe tabletki lub filtrować próbkę
- sprawdzić poprawność kalibracji
- pomiar ta metodą nie moŜe być
przeprowadzony
- zwrócić aparat do serwisu
naprawa nie objęta gwarancją
8 Warunki gwarancji
Firma BWT Polska udziela gwarancji na zakupione urządzenie do kontroli jakości wody na
okres 12 miesięcy od daty sprzedaŜy, pod warunkiem, Ŝe fotometr jest uŜywany
i konserwowany zgodnie z zaleceniami producenta.
Komentarz [ED1]:
Warunki gwarancji obowiązują, gdy:
- aparat nie jest zniszczony przez wyciek baterii, nieprawidłową obsługę lub konserwację,
zaniedbania lub inne przyczyny, które nie są wadami materiałowymi lub powstałymi podczas
produkcji.
- aparat zostanie odesłany do firmy BWT wraz z dokładnym opisem uszkodzeń (defektów).
Gwarancja nie obejmuje akcesoriów urządzenia i ich braków mogących negatywnie wpłynąć
na działanie aparatu. Nie ponosimy odpowiedzialności za szkody powstałe podczas okresu
gwarancji na skutek niewłaściwego korzystania z fotometru.
JeŜeli podczas gwarancji wynikną jakiekolwiek nieprawidłowości w działaniu fotometru, musi
zostać on natychmiast wysłany do serwisu.
BWT POLSKA Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
16
tel. 022/ 665 26 09
fax 022/ 665 45 14
BWT – wiodąca grupa w dziedzinie technologii wodnej na świecie
BWT Polska Sp. z o.o.
ul. Połczyńska 116
01-304 Warszawa
tel.
+48 22 / 533 57 00, 665 26 09
fax
+48 22 / 533 57 19, 664 96 12
e-mail: [email protected]
www.bwt.pl
