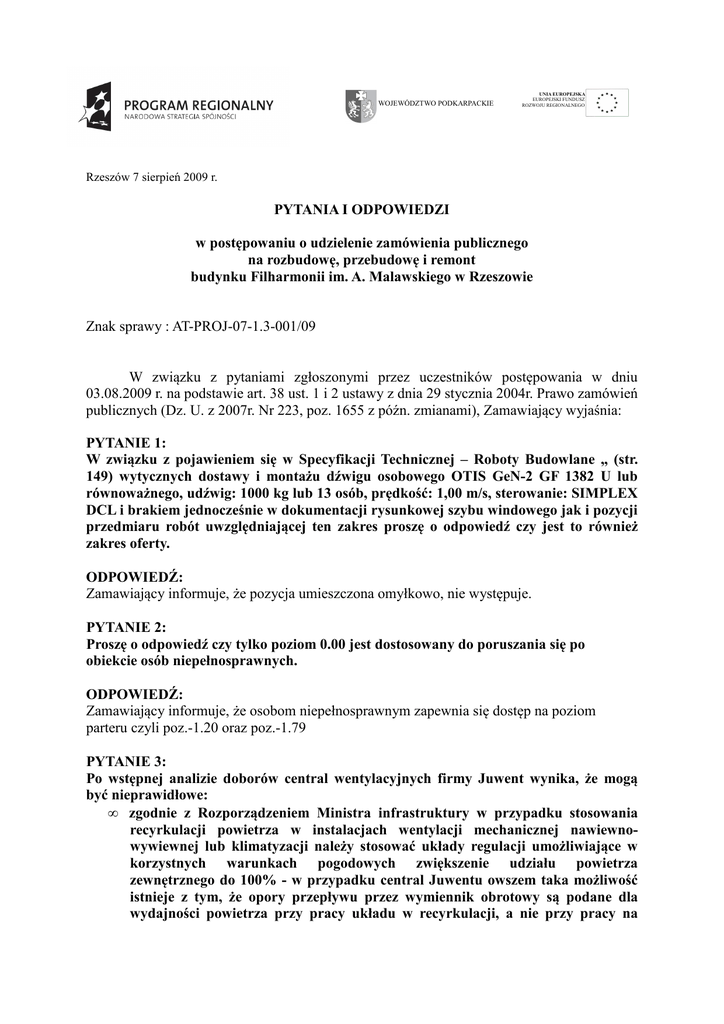

Rzeszów 7 sierpień 2009 r.
PYTANIA I ODPOWIEDZI
w postępowaniu o udzielenie zamówienia publicznego
na rozbudowę, przebudowę i remont
budynku Filharmonii im. A. Malawskiego w Rzeszowie
Znak sprawy : AT-PROJ-07-1.3-001/09
W związku z pytaniami zgłoszonymi przez uczestników postępowania w dniu
03.08.2009 r. na podstawie art. 38 ust. 1 i 2 ustawy z dnia 29 stycznia 2004r. Prawo zamówień
publicznych (Dz. U. z 2007r. Nr 223, poz. 1655 z późn. zmianami), Zamawiający wyjaśnia:
PYTANIE 1:
W związku z pojawieniem się w Specyfikacji Technicznej – Roboty Budowlane „ (str.
149) wytycznych dostawy i montażu dźwigu osobowego OTIS GeN-2 GF 1382 U lub
równoważnego, udźwig: 1000 kg lub 13 osób, prędkość: 1,00 m/s, sterowanie: SIMPLEX
DCL i brakiem jednocześnie w dokumentacji rysunkowej szybu windowego jak i pozycji
przedmiaru robót uwzględniającej ten zakres proszę o odpowiedź czy jest to również
zakres oferty.
ODPOWIEDŹ:
Zamawiający informuje, że pozycja umieszczona omyłkowo, nie występuje.
PYTANIE 2:
Proszę o odpowiedź czy tylko poziom 0.00 jest dostosowany do poruszania się po
obiekcie osób niepełnosprawnych.
ODPOWIEDŹ:
Zamawiający informuje, że osobom niepełnosprawnym zapewnia się dostęp na poziom
parteru czyli poz.-1.20 oraz poz.-1.79
PYTANIE 3:
Po wstępnej analizie doborów central wentylacyjnych firmy Juwent wynika, że mogą
być nieprawidłowe:
• zgodnie z Rozporządzeniem Ministra infrastruktury w przypadku stosowania
recyrkulacji powietrza w instalacjach wentylacji mechanicznej nawiewnowywiewnej lub klimatyzacji należy stosować układy regulacji umożliwiające w
korzystnych warunkach pogodowych zwiększenie udziału powietrza
zewnętrznego do 100% - w przypadku central Juwentu owszem taka możliwość
istnieje z tym, że opory przepływu przez wymiennik obrotowy są podane dla
wydajności powietrza przy pracy układu w recyrkulacji, a nie przy pracy na
100% wydajności – co ciekawsze opór filtra wstępnego nawiewu jest podany przy
pracy centrali na 100% wydajności – a obrotówka przy pracy centrali na 35%
wydajności.
Jeżeli byśmy przyjęli do doboru wentylatorów opory przepływu powietrza dla 100%
wydajności powietrza świeżego zgodnie z kartą doboru producenta wymiennika
obrotowego to wówczas silniki wentylatorów, które są dobrane w karcie firmy Juwent
okazują się za małe i należało by dac silniki o rząd większe, przyjęcie do doboru oporów
przepływu przez rotor dla 100% wydajności powietrza świeżego spowoduje wzrost
silników oraz wzrost poziomu głośności central co w przypadku filharmonii jest dość
istotnym elementem, pozostawienie zaś wentylatorów z dobranymi silnikami i włączenie
centrali w tryb pracy na 100% powietrza świeżego spowoduje niedotrzymanie
wydajności centrali przy utrzymaniu sprężu dyspozyjnego na założonego sprężu
dyspozycyjnego.
• w układzie N2W2 parametry temperatury i oporów przepływu jakie podaje
Juwent dla wymiennika obrotowego pokrywają się z obrotówką o średnicy
wirnika 2690 mm zaś zgodnie z kartą doboru centrali Juwentu blok wymiennika
obrotowego ma szerokość 2350 mm i nie wystaje poza gabaryt szerokościowy
centrali.
W związku z powyższym prosimy o doniesienie się do zaistniałego problemu i
potwierdzenie prawidłowości doboru central.
ODPOWIEDŹ:
Zamawiający informuje, że po sprawdzeniu central dla przepływu powietrza na 100%
powietrza świeżego informuje, że pomimo wzrostu oporów wymienników obrotowych silniki
wentylatorów nie ulegają zmianie. Wzrost hałasu jaki generują przy takich oporach
wentylatory wacha się w granicy 1dB, a więc w granicy błędu obliczeń teoretycznych.
Poniżej dla Pana informacji podaje o ile wzrosły opory wymienników przy pracy na 100%
powietrza świeżego:
N1W1
Nawiew +56 Pa
Wywiew +71 Pa
N2W2
Nawiew +90 Pa
Wywiew +82 Pa
N3W3
Nawiew +62 Pa
Wywiew +47 Pa
Jeżeli chodzi o centralkę N2W2 to jest liczona prawidłowo, a przedstawione wyniki są
efektem obliczeń dla przepływu 52% powietrza.
PYTANIE 4:
Proszę o uszczegółowienie lub przekazanie rysunku pomostu oświetleniowego
wykonanego ze szkła giętego.
ODPOWIEDŹ:
Zamawiający informuje, że w projekcje nie występują pomosty szklane , jedynie osłony
oświetleniowe ze szkła lanego przezroczystego, szkło bezpieczne, mocowane punktowo do
pomostów ( szczegół montażu w N/A).
PYTANIE 5:
Ze względu na rozbieżności pomiędzy rysunkami branży elektrycznej i
architektonicznej w zakresie ilości opraw oświetleniowych proszę o wskazanie
prawidłowej ilości opraw, jakie należy przyjąć ilości opraw do wyceny. Poniżej
przedstawiamy tabelę z rozbieżnościami pomiędzy rysunkami i przedmiarem:
Nazwa
Jm
przedmiar
rys. elektr.
rys.
architekt.
LUG -moduł awaryjny 3h; AT
szt
107
120
0
Oprawy Lug -ewakuacyjna JUPITER 8 W; AT
szt
47
66
0
Opraw Lug -nad lustro – 3x25 W, profil
szt
1
0
1
Opraw Lug -nad lustro – 4x25 W, profil
szt
2
3
5
Opraw Lug -nad lustro – 8x25 W, profil
szt
20
23
22
Opraw Lug -przeszkdowe LED 1 W + zasilacz
szt
167
171
0
Opraw Lug Atlantyk 2z18 W EVG PC IP65
szt
50
10
13
Oprawy Lug Atlantyk 2z36 W EVG PC IP65
szt
45
71
0
Oprawy Lug Hakuba 2x26 W EVG; szkło trójwarstwowe
szt
7
4
4
Oprawy Lug LIDER 35 W; G12 dekor; odbłyśnik
ryflowany
szt
50
45
50
Oprawy Lug Profiline 1x49 W OP wąski profil, system
szt
11
10
10
Oprawy Lug Triada 2x36 W EVG; szkło trójwarstwowe
szt
6
2
5
Oprawy LugFoyer Module 1x2m; barrisol
szt
81
0
0
Oprawy LugFoyer Module 1x2m; barrisol; CRV łączniki
szt
2
0
0
Oprawy LugLine 1x39 W EVG + odbłyśnik profilowany
szt
73
86
82
Oprawy LugSmen 2x36 W pryzmatyczny
szt
41
42
40
Oprawy LugStar Horizontal2; 2x26W; EVG
szt
70
62
62
Oprawy LugStar Horizontal2; 2x26W; EVG + szyba IP44
szt
42
36
32
Oprawy LugStar Horizontal2; pt 2x26W; EVG Glass
matowy
szt
85
103
77
Oprawy LugStar; pt 2x18 W; EVG Glass matowy
szt
45
57
57
Oprawy LugStar; pt 2x26 W; EVG Glass matowy
szt
27
3
30
Oprawy oświetleniowe parkowe OCP-70.KP-PM/II
kpl
5
6
Wymiana kloszy do istniejących opraw oświetleniowych
na poz. 0-koniecznie proszę o podanie typu tego klosza
(może architekt ma jakieś wymagania)
kpl
0
114
114
Oprawa kompaktowa 1x13 W IP54 B-3.13-OP ES System
(ma być BN-3.13-OP)- + 2 oświetlenie pomostów
kpl
0
80
0
ODPOWIEDŹ:
Zamawiający informuje, że jako wyjaśnienie dla rozbieżności pomiędzy rysunkami projektu
wykonawczego i przedmiarami specyfikującymi oprawy oświetleniowe wyspecyfikowane do
montażu - bardzo proszę przyjąć ostateczne rozliczenie tych opraw oświetleniowych wg
poniższego zestawienia:
Oznaczenie na
projekcie
A
B1
B2
C
G
B
D
H1
T1
H
B3
F1
F
B4
J
L
L1
M
Ż1
Ż2
Ż3
I
T
S
LDIMM
P-LED
LT
L2
AW
EW
Opis oprawy oświetleniowej
Ilość do
montażu
LugStar Horizontal2 2x26W EVG
LugStar Horizontal2 2x26W EVG + szyba IP44
LugStar pt 2x26W EVG Glass matowy
Atlantyk 2x36W EVG PC IP65
LugSmen 2x36W EVG Pryzmatyczny
Diamond Hal. 2XQR111 max 75W + trafo EVG
Diamond Hal. 1XQR111 max 75W + trafo EVG
Diamond Mix QR111 75W + 1x39W EVG T5
Lugstar pt 2x18 EVG Glass matowy
Atlantyk 2x18W EVG PC IP65
Hakuba 2x26W EVG, szkło trójwarstwowe, chrom
HR 50W narrow + trafo EVG
Triada 2x36W EVG DIMM szkło trójwarstwowe
LugSmen 2x18W EVG pryzmatyczny
LugStar pt 2x26W EVG Turbo, głęboki, rozmiar 260
Profiline R 1x39W OP, wąski profil, RAL wg sufitu
Profiline R 1x49W OP, wąski profil, RAL wg sufitu
LugStar pt 2x26W EVG Glass matowy
ProfiLine 1x49W OP, wąski profil, system
LugLine 1x39W EVG + odbłyśnik profilowany
LugLine 1x24W EVG + odbłyśnik profilowany
LIDER 35W G12 Dekor, odbłyśnik ryflowany, adaptor 3F
Szyna 3F natynkowa / mb/, RAL
Zasilanie szyny 3F
Łącznik 3F szyny
Oprawa nad lustro 8x25W, profil prefabrykowany wg detal
Oprawa nad lustro 4x25W, profil prefabrykowany wg detal
Oprawa nad lustro 3x25W, profil prefabrykowany wg detal
Oprawa PANEL IP65 około 1mx1m 4x40W, wg detal
Oprawa PANEL IP65 około 0,8mx0,8m 4x20W
Quadro 4x36W EVG, RAL9006 + szkło matowe, up/down
LugClassic pt 4x18W EVG PLX
Triada 2x36W EVG, szkło trójwarstwowe
Oprawa przeszkodowa LED 1W + zasilacz
LugLine 1x39W EVG DIMM + odbłyśnik profilowany
62
36
103
71
42
10
5
8
57
10
4
3
5
2
102
4
36
3
10
86
2
45
103
3
35
23
3
0
36
30
1
2
2
171
50
HIGH POWER LED Waterproof IP65 1,2W White, siatka łączeniowa
prefabrykowana, płytki metalowe + mocowanie, komplet zasilaczy LED
DIMM (ilość elementów 3792 sztuk)
3792
Karo 4x18W EVG DIMM
LugLine 2x54W EVG DIMM
Foyer Module 1m x 2m Barrisol,
Foyer Module 1m x 2m Barrisol, CRV łączniki modułowe BG
LugLine 1x58W EVG DIMM
LugLine 1x36W EVG DIMM
Lug ES111 Single 50W
ProfiLine 1x54W EVG Opal, wąski
STEROWANIE SALA koncertowa i kameralna
Moduł awaryjny 3h AT
JUPITER 8W AT + montaż
89
30
81
2
136
8
20
15
1
120
66
Oprawy oświetlenia pomostu
Oprawy URAN2
81
18
PYTANIE 6:
Ze względu na umieszczone w kosztorysie instalacji elektrycznych Opłaty
przyłączeniowej proszę o przesłanie Warunków Przyłączeniowych i Umowy
Przyłączeniowej.
Zamawiający informuje, że opłatę przyłączeniową reguluje Inwestor, jako wynik umowy
przyłączeniowej zawartej pomiędzy publicznym operatorem energetycznym, a inwestorem.
Z ceny ofertowej należy wyłączyć tą część nakładu.
PYTANIE 7:
Proszę o podanie mocy oraz rodzaju źródeł światła opraw Uran 20 umieszczonych w
projekcie oświetlenia parkingu.
Zamawiający informuje, że w oprawach URAN 20 jako źródła światła należy kalkulować
HIT-CRI 35 W z kątem rozsyłu 35 stopni.
PYTANIE 8:
Na schematach instalacji elektrycznych oświetlenia zaznaczone są oprawy istniejące do
wymiany klosza i osłon. Proszę o podanie dokładnych typów i producenta opraw.
Zamawiający informuje, że wszystkie klosze w holu szatniowym
(pom.0.37,0.42,0.43,0.44,0.45) należy wymienić na klosze o symbolach typ - DC.0001,
Dostawca/producent LUG – Zielona Góra.
PYTANIE 9:
Proszę o wyjaśnienie pojęcia "parkiet sztorcowy", bowiem w/g producentów parkietu
parkiet sztorcowy jest dawna nazwa parkietu przemysłowego.
Zamawiający informuje, że nazwa „parkiet sztorcowy” jest równoznaczna z nazwą „parkiet
przemysłowy”.
PYTANIE 10:
Ponadto prosimy o informację, co do sposobu układania parkietu
przemysłowego. Układanie pojedynczych elementów (szczapy np. o wym.: 2 cm x 1.5 cm
x 32 cm dług) w różne wzory jest kosztowniejsze niż układanie całymi kwadratami o
wym.: np. 20 mm x 16 cm x 32 cm.
ODPOWIEDŹ:
Zamawiający informuje że, projektant zakłada układanie parkietu przemysłowego w układzie
całymi pasami np.: 20mmx16cmx32cm natomiast w pomieszczeniach 1/36, 1/37, 1/38
przewiduje się układanie pojedynczych mieszanych elementów.
PYTANIE 11:
Wg rys.0/34 występie parkiet o wym: 30 mm x 6-8 cm szer, X 40 dł, o pow, ca 258 m2, czy w tym wypadku / uwagi na nietypową grubość projektant dopuszcza zastąpienie go
parkietem o typowej grubości 20 lub 22 mm?
ODPOWIEDŹ:
Zamawiający informuje, że nie wyraża zgody na zamianę.
Zamawiający informuje, że projektowany materiał to blaty dębowe klejone warstwowo
z szerokości i z długości (układ deski okrętowej) grubość blatu 30 mm, szerokości klejonego
ramiaka 6-8 mm, łączenie po długości 35-40 cm. Mocowanie blatów do podłoża za pomącą
kotew od podłoża (nie widoczne) oraz dodatkowo klejone do podłoża. Wymagania techniczne
i jakościowe jak dla podłogi deszczułkowej z drewna dębowego przy grubości 30 mm.
Przykładowy Producent:
PPHU KABA,
35-959 Rzeszów, ul. Ciepłownicza 10,
tel. 17/87 12 843, tel. kom. 509 74 44 25.
PYTANIE 12:
W nawiązaniu do odpowiedzi na pytanie nr 11 z dn. 14.07.2009r. proszę o podanie
wymiarów wycieraczki oraz standardu wykonania.
ODPOWIEDŹ:
Zamawiający informuje, że wycieraczka o wymiarach 200 x 590cm
Detal wg rys.DW14 „Wycieraczka” , PDF:( od nazwie DW14 opis w tabelce DB14)
PYTANIE 13:
W nawiązaniu do odpowiedzi napytanie nr 13 z dnia 14.07.2009r. Proszę o podanie ilości
numerów, tabliczek czy napisów informacyjnych wewnątrz obiektu. (dokumentacja w
załączeniu)
ODPOWIEDŹ:
Zamawiający informuje, że zgodnie z przekazaną dokumentacją „Dokumentacja projektowa
plafonu zewnętrznego wraz z oświetleniem, identyfikacja pomieszczeń, tablicy informacyjnej
o mecenasach instytucji, zewnętrznego elementu informacji”
Ilości poszczególnych tabliczek przedstawia się następująco:
Tabliczka 20 cm x 12 cm – 60 szt.
Tabliczka 28 cm x 12,5 cm – 60 szt.
Tabliczka 160 cm x 12 cm – 1 szt.
Treść druków na tabliczkach będzie ustalona z Zamawiającym w trakcie realizacji.
PYTANIE 14:
W nawiązaniu do odpowiedzi na pytanie nr 14 i 15 z dn. 14.07.2009r. Proszę o podanie
wymiarów i ilości luster w pomieszczeniach sanitarnych.
ODPOWIEDŹ:
Zamawiający informuje, że:
Pom. 0/37, 0/42_lustra wg detalu DW021_ suma pow. 10,43m2
oraz lustro wg. det.DW017_pow.2,88m2
Ilość luster klejonych w pomieszczeniach sanitarnych :
Poziom parteru : 27,02 m2,
Poziom -1: 20,05m2
Jednocześnie Zamawiający informuje, iż ze względu na ułatwienie przekazywania
poszczególnych informacji, odpowiedzi, oraz materiałów, wszystkie one będą
umieszczanie na stronie internetowej Zamawiającego :
http://www.filharmonia.rzeszow.pl/pl/zamowienia_publiczne/
ZASTĘ PCA DYR E KTO RA
ds. administracyjno-technicznych
mgr inż. Paweł Stochmal
