Opakowanie z zamkiem jednorazowego otwierania

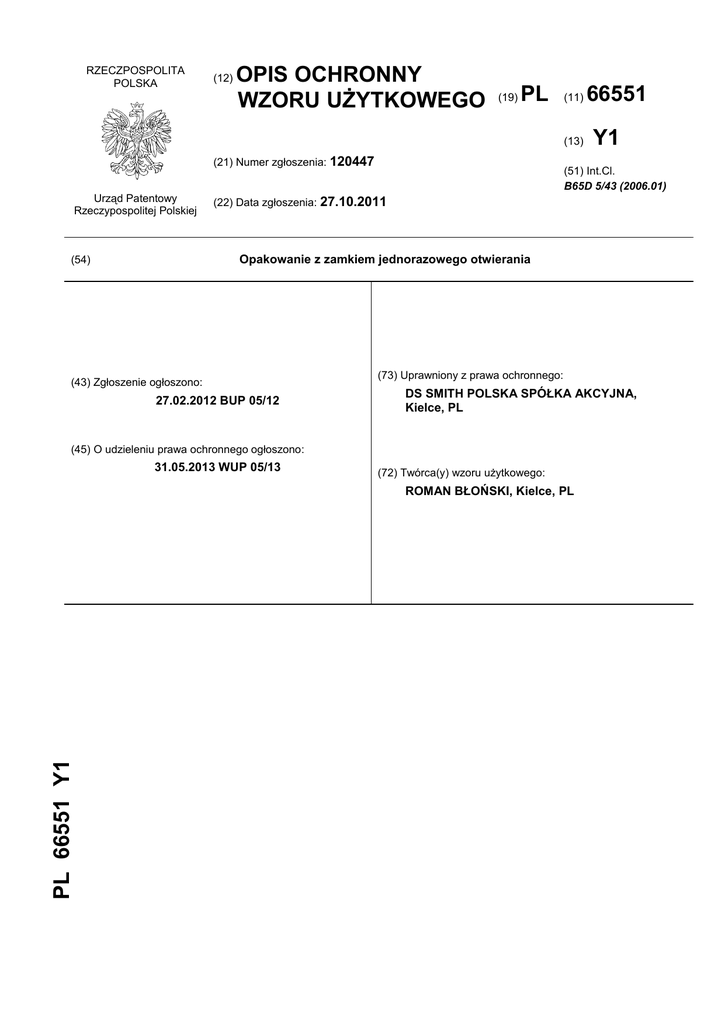

RZECZPOSPOLITA
POLSKA
(12)
OPIS OCHRONNY
WZORU UŻYTKOWEGO
(19)
PL
(11)
(13)
(21) Numer zgłoszenia: 120447
Urząd Patentowy
Rzeczypospolitej Polskiej
Y1
(51) Int.Cl.
B65D 5/43 (2006.01)
(22) Data zgłoszenia: 27.10.2011
Opakowanie z zamkiem jednorazowego otwierania
(54)
(43) Zgłoszenie ogłoszono:
27.02.2012 BUP 05/12
(73) Uprawniony z prawa ochronnego:
DS SMITH POLSKA SPÓŁKA AKCYJNA,
Kielce, PL
(45) O udzieleniu prawa ochronnego ogłoszono:
31.05.2013 WUP 05/13
(72) Twórca(y) wzoru użytkowego:
ROMAN BŁOŃSKI, Kielce, PL
PL 66551 Y1
66551
2
PL 66 551 Y1
Opis wzoru
Przedmiotem wzoru użytkowego jest opakowanie z zamkiem jednorazowego otwierania, wykonanego z tektury falistej.
Znane z polskiego opisu patentowego nr 180 905 opakowanie posiada przynajmniej jeden
panel końcowy przytwierdzony do panelu korpusowego za pomocą klapki blokującej, przechod zącej
przez szczelinę we wpuście zamykającym panelu końcowego tak, że ten panel końcowy nie może
być wyjęty bez wyraźnego śladu ingerencji. Klapka blokująca jest składana dla włożenia przez
szczelinę, po czym powierzchnia klapki blokującej łączy się ze stroną spodnią wpustu dla uniknięcia
wyciągnięcia jej przez szczelinę. Kołnierze klapki blokującej łączą się z zablokowanym opakow aniem, dodatkowo zapobiegając wyciągnięciu klapki blokującej przyłączonej do reszty opakowania za
pomocą perforowanych linii o wybranym osłabieniu, które ulegają zerwaniu dla ustanowienia widzialnego śladu oddziaływania na klapę blokującą. Klapki otwierające w klapce blokującej ułatwiają
otworzenie opakowania.
Inne znane opakowanie, zabezpieczone zamkiem przed nieuprawnionym otwieraniem, z polskiego opisu wzoru użytkowego nr 65728 posiada zamek, stanowiący element ściany stałej i wieka
opakowania, które zakończone jest przegiętym pod kątem prostym elementem wchodzącym do wnętrza opakowania w stanie zamkniętym, zaś krawędź przegięcia wieka zawiera wzdłużną szczelinę,
w której w stanie zamkniętym opakowania wsunięta jest zasuwka wychodząca ze ściany stałej, przy
czym zasuwka ma szerokość odpowiadającą długości szczeliny, a ponadto ściana stała jest rozcięta
wzdłuż boków zasuwki do jej dolnego przegięcia, natomiast górne jej przegięcie przebiega w linii krawędzi ściany stałej. Zamek charakteryzuje się tym, że zasuwka w części wchodzącej w szczelinę ma
wycięcie równoległe do krawędzi ściany stałej, przy czym od końców wycięcia w kierunku zewnętrznym biegną nacięcia tworzące język oporowy, zaś wieko opakowania w pobliżu szczeliny ma nacięcie
otwarte w kierunku szczeliny tworzącej język blokujący.
Znane z amerykańskiego opisu zgłoszenia nr US 20100252618 A1 opakowanie, wykonane
z tektury litej, z zamkiem posiada zamykanie poprzez zagięcie elementów zewnętrznych klapki zamka
i wsunięciu jej w szczelinę na sąsiednim boku opakowania.
Otwarcie opakowania następuje poprzez zerwanie tektury na liniach perforacji łączących zewnętrzne klapki z zamkiem lub na liniach perforacji w bocznych ścianach opakowania, w których są
szczeliny do wsuwania zamka. Wadą tego zamka jest to, że po niepożądanym otwarciu zamka na
zewnątrz nie widać śladu ingerencji.
Celem rozwiązania według wzoru użytkowego jest stworzenie zamknięcia, które nie da się
otworzyć bez jego uszkodzenia, a ślad otwarcia będzie widoczny gołym okiem bez wykonywania próby otwierania.
Opakowanie według wzoru użytkowego wykonane z tektury falistej, bez użycia kleju, ma kształt
prostopadłościanu zamkniętego z podwójnymi ścianami bocznymi. Opakowanie w rozwinięciu stanowi
jednolity wykrój. W wykroju tym linie cięcia i bigowania wyznaczają prostokątne płaszczyzny ścian
bocznych składanych podwójnie oraz pojedynczych płaszczyzn dnia i pokrywy wyposażonej w klapę
zamykającą zawierającą w centralnym punkcie na krawędzi zamek zasadniczy. Istotą rozwiązania
opakowania według wzoru użytkowego jest to, że klapa zamykająca ma ponadto dwa boczne zamki
ze składanymi skrzydełkami, umiejscowione ponad krawędzią dolną klapy.
Skrzydełka tego zamka oddzielone są od niego liniami załamania, przy czym ściana boczna leżąca naprzeciwko zamków posiada na ich wysokości szczeliny, o wymiarach odpowiadających wymiarom zamka po złożeniu skrzydełek. Skrzydełka mają miejsce złożenia na zewnętrzną powierzchnię
zamka bocznego. Zamek ma skrzydełka oddalone od jego podstawy wyznaczonej linią nożo-bigowania na odległość równą podwójnej grubości tektury falistej, z której wykonane jest opakowanie.
Zaletą opakowania według wzoru użytkowego jest to, że boczny zamek w przypadku nieupoważnionej ingerencji w niego ulega zerwaniu na linii nożo-bigowania. Ślad zerwania zamka jest widoczne na zewnętrznej stronie klapy zamykającej, co nie pozostawia wątpliwości, że była próba jego
otwarcia.
Opakowanie według wzoru użytkowego jest uwidocznione na rysunku, na którym fig. 1 przedstawia wykrój opakowania, a fig. 2 przedstawia widok opakowania złożonego w fazie przed włożeniem
zamków bocznych i zamka zasadniczego w szczeliny, z których jeden z zamków bocznych ma złożone skrzydełka.
PL 66 551 Y1
3
Przedstawiony na fig. 1 wykrój opakowania prostopadłościennego zamkniętego wykonany jest
z tektury falistej bez klejenia. Opakowanie ma wyznaczone liniami cięcia i bigowania prostokątne podwójne ściany boczne 9, 10, 5, 6 rozdzielone liniami podwójnego nożo-bigowania, z których ściany
górne 9 mają na bokach wypusty 19, które przy składaniu opakowania wchodzą w szczeliny odpowiednio 20 i 21 w ścianach bocznych 6 i 3, oraz pojedynczą dłuższą ścianę boczną 3, prostokątne dno 4
i pokrywę 2 z klapą zamykającą 1. Dłuższe ściany boczne 3, 5 posiadają z boku ścianki łącznikowe 8,
które przy składaniu opakowania wchodzą między podwójne ściany boczne 9, 10. Pokrywa opakowania 2
ma na bokach klapki zakończeniowe 7, oddzielone od niej podwójnymi liniami nożo-bigowania. Klapa
zamykająca 1 ma na bokach swoje klapki zakończeniowe 17 wsuwane przy składaniu opakowania
w szczelinę między krótsze ściany boczne 9, 10, a ponad krawędzią dolną posiada symetrycznie rozmieszczone dwa zamki boczne 12 oraz po środku zamek zasadniczy 13. Zamki boczne 12 mają na
bokach skrzydełka 11 wyznaczone liniami załamania 16, a same jako takie są wyznaczone z klapy
zamykającej 1 liniami nożo-bigowania 18, na których ulegają zerwaniu w szczelinach 14, w trakcje
niepowołanej ingerencji na nie z zewnątrz. Przy składaniu opakowania zamek zasadniczy 13 wchodzi
w szczelinę 15 utworzoną w ścianie boku 5, 6 postawionej w pozycji pionowej.
Zastrzeżenia ochronne
1. Opakowanie z zamkiem jednorazowego otwierania wykonane z tektury falistej, bez użycia kleju,
posiadające kształt prostopadłościanu zamkniętego z podwójnymi ścianami bocznymi, w rozwinięciu
stanowiące jednolity wykrój, w którym linie cięcia i bigowania wyznaczają prostokątne płaszczyzny ścian
bocznych składanych podwójnie oraz pojedynczych płaszczyzn dna i pokrywy wyposażonej w klapę
zamykającą, zawierającą w centralnym punkcie na krawędzi zamek zasadniczy, znamienne tym, że
klapa zamykająca (1) ma ponadto dwa boczne zamki (12) z dwoma składanymi skrzydełkami (11),
umiejscowione ponad krawędzią dolną klapy (1), przy czym skrzydełka (11) oddzielone są od zamka (12)
liniami załamania (16), a ściana boczna (6) leżąca naprzeciwko zamków posiada na ich wysokości szczeliny (14), o wymiarach odpowiadających wymiarom zamka po złożeniu skrzydełek (11).
2. Opakowanie według zastrz. 1, znamienne tym, że skrzydełka (11) mają miejsce złożenia na
zewnętrzną powierzchnię zamka bocznego (12).
3. Opakowanie według zastrz. 1, znamienne tym, że zamek (12) ma skrzydełka (11) oddalone
od jego podstawy wyznaczonej linią nożo-bigowania (18) na odległość równą podwójnej grubości tektury falistej, z której wykonane jest opakowanie.
4
PL 66 551 Y1
Rysunki
