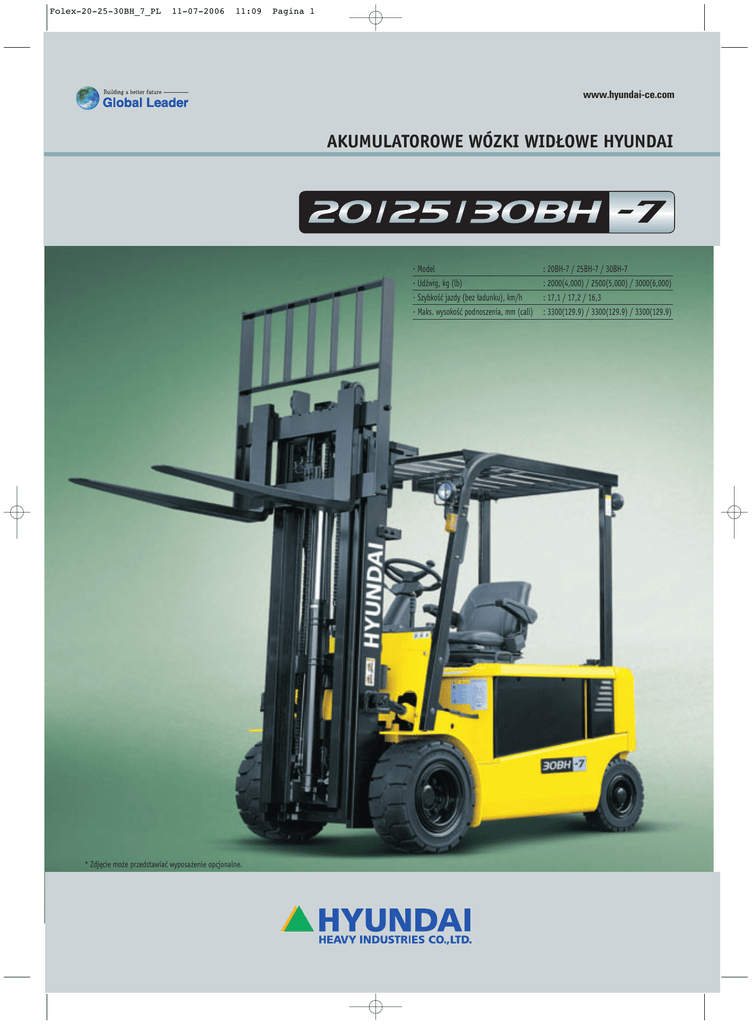

AKUMULATOROWE WÓZKI WID¸OWE HYUNDAI

Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 1
www.hyundai-ce.com
AKUMULATOROWE WÓZKI WID¸OWE HYUNDAI
Model
Udêwig, kg (lb)
• SzybkoÊç jazdy (bez ∏adunku), km/h
• Maks. wysokoÊç podnoszenia, mm (cali)
•
•
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
: 20BH-7 / 25BH-7 / 30BH-7
: 2000(4,000) / 2500(5,000) / 3000(6,000)
: 17,1 / 17,2 / 16,3
: 3300(129.9) / 3300(129.9) / 3300(129.9)
Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 2
Nowa Seria 7
Seria BH-7
Dzi´ki trwa∏ej ramie i konstrukcji zapewniajàcej wspania∏à stabilnoÊç i p∏ynnoÊç jazdy, wózki serii BH-7 to
prawdziwe konie robocze. Od wewn´trznego i zewn´trznego
za∏adunku i roz∏adunku ci´˝arówek, kontenerów lub rega∏ów
do pracy na placu w bran˝y materia∏ów budowlanych,
jakiekolwiek pojawià si´ potrzeby, mo˝esz liczyç na to, ˝e
wózki serii BH-7 wzniosà Twojà firm´ na wy˝yny.
02 NOWA SERIA 7
Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 3
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
NOWA SERIA 7 03
Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 4
Lepsza moc i optymalne osiàgi
Dzi´ki p∏ynnej pracy, wydajnoÊci i ergonomicznej konstrukcji, wózki serii 20/25/30BH-7 sà stworzone do
spe∏niania potrzeb u˝ytkownika.
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
Wysokiej jakoÊci silnik trakcyjny i oÊ nap´dzana
Wysokiej jakoÊci silnik pràdu sta∏ego Prestolite DC gwarantuje niezawodnoÊç. Optymalizacja
konstrukcji silnika umo˝liwia uzyskanie niskiego poziomu ha∏asu. Czujnik temperatury zapobiega
przegrzewaniu i zapewnia d∏ugi okres u˝ytkowania silnika.
04 NOWA SERIA 7
Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 5
Zwi´kszony kàt pochylania
masztu
Wykorzystanie kàta pochylenia masztu
wynoszàcego 6 stopni do przodu i 8 stopni do
ty∏u oferuje operatorowi bezpiecznà i dynamicznà
platform´ do za∏adunku i roz∏adunku.
Funkcje bezpieczeƒstwa wide∏
Podczas opuszczania wide∏, dolny zawór sterujàcy utrzymuje ustalonà pr´dkoÊç. Dolny zawór
bezpieczeƒstwa zapobiega spadkowi wide∏ w razie nag∏ego uszkodzenia przewodu
hydraulicznego.
Czyste i niezawodne hamulce
Si∏ownik pochylania
Zawór
sterujàcy
Zawór
Pompa
priorytetowy hydrauliczna
Si∏ownik podnoszenia
Zastosowanie hamulca b´bnowego typu DUOSERVO zwi´ksza skutecznoÊç hamowania. Funkcja
autoregulacji utrzymuje odpowiednie ustawienie
hamulca kompensujàce zu˝ycie ok∏adzin.
Dolny zawór sterujàcy
Uk∏ad wspomagania
kierownicy
Filtr
Zbiornik
Dolny zawór bezpieczeƒstwa
Si∏ownik uk∏adu kierowniczego
NajnowoczeÊniejszy uk∏ad hydrauliczny
Najnowszy wysokowydajny uk∏ad hydrauliczny zapewnia szybkie reagowanie podczas pracy, a
cichy zawór sterujàcy zwi´ksza zarówno wydajnoÊç, jak i trwa∏oÊç.
Ca∏kowicie hydrostatyczny uk∏ad
wspomagania kierownicy
System zapobiegajàcy stoczeniu, wi´ksza pr´dkoÊç jazdy i
zwi´kszona zdolnoÊç pokonywania wzniesieƒ
System zapobiegajàcy stoczeniu SEVCON zapewnia bezpieczeƒstwo pracy na rampie oraz wyjàtkowo
dobre w∏asnoÊci ruszania z rampy. Silnik du˝ej mocy zapewnia wi´ksze przyspieszenie, lepszà
zdolnoÊç pokonywania wzniesieƒ oraz wi´kszà pr´dkoÊç jazdy w dowolnie trudnym terenie lub na
pochy∏oÊciach.
SzybkoÊç jazdy, (maks.)
Hydrauliczny uk∏ad wspomagania kierownicy zawsze
gwarantuje p∏ynne i elastyczne sterowanie,
zapobiegajàc przejÊciu poza graniczne po∏o˝enie
kierownicy i jej zbyt szybkiemu ruchomi powrotnemu.
bez ∏adunku
Model
20BH-7
25BH-7
30BH-7
km/h
17,1
17,2
16,3
ZdolnoÊç pokonywania zniesieƒ, (maks.)
bez ∏adunku
Model
20BH-7
25BH-7
30BH-7
%(st.)
26,8 (15.0)
25,0 (14.1)
25,2 (14.1)
¸o˝ysko bocznego wa∏ka
Zastosowanie wbudowanego ∏o˝yska bocznego
wa∏ka zapobiega dr˝eniom i minimalizuje luz
karetki masztu.
NOWA SERIA 7 05
Folex-20-25-30BH_7_PL
11-07-2006
11:09
Pagina 6
Regulowana kierownica z ga∏kà
Kierownica mo˝e byç regulowana dzi´ki dêwigni
po lewej stronie, co pozwala zwi´kszyç wygod´
operatora.
Nowa, lepsza widocznoÊç zapewniajàca bezpiecznà obs∏ug´
Operator mo˝e pracowaç z wi´kszym bezpieczeƒstwem i precyzjà dzi´ki szerszemu polu
widzenia przez maszt.
¸atwa w obs∏udze dêwignia
zmiany kierunku jazdy
Prze∏àcznik zmiany kierunku jazdy - przód/ty∏ mo˝e byç obs∏ugiwany jednym palcem. Druga d∏oƒ
operatora mo˝e pozostawaç na kierownicy, co
pozwala zmniejszyç zm´czenie ràk.
Idealnie dopasowany do d∏ugiej pracy
Ergonomiczna konstrukcja kabiny operatora umo˝liwia kierowcy na wybór najwygodniejszej
pozycji roboczej, co zwi´ksza wydajnoÊç.
Prze∏àcznik wielofunkcyjny
Wbudowany prze∏àcznik wielofunkcyjny pozwala
na wygodne sterowania Êwiat∏ami i klaksonem.
Optymalne po∏o˝enie
peda∏ów i mata
antypoÊlizgowa
W oparciu o in˝ynieri´ wykorzystujàcà
najnowszà wiedz´ o ergonomii, peda∏y
hamulca i gazu zosta∏y umieszczone w
po∏o˝eniu zapewniajàcym wygod´ podczas
pracy. ¸atwo wyjmowana, zmywalna,
gumowa mata pod∏ogowa.
¸atwo regulowany fotel pneumatyczny
Szybka reakcja dêwigni
sterowania
Do precyzyjnego, bezpiecznego i wydajnego
sterowania wymagany jest tylko minimalny
wysi∏ek operatora.
06 NOWA SERIA 7
Atrakcyjne i regulowane siedzenie z pod∏okietnikiem, zaprojektowane w
oparciu o in˝ynieri´ wykorzystujàcà najnowszà wiedz´ o ergonomii,
zapewnia wi´kszà wygod´, bezpieczeƒstwo i trwa∏oÊç.
* Standard : Pas bezpieczeƒstwa
* Opcja: Oparcie biodrowe
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 7
Wygodna obs∏uga
Konstrukcja oparta o ergonomi´ zmniejsza zm´czenie
i zwi´ksza wydajnoÊç pracy operatora.
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
Uchwyt na kubek i schowek w konsolecie
Ekran LCD zapewniajàcy
automatycznà diagnoz´
Dodatkowe schowki umieszczone w kabinie operatora
dla jego wygody.
Ekran LCD wyposa˝ono w uk∏ad podÊwietlania
ekranu, pozwalajàcy na przedstawianie informacji
o pracy systemu w dowolnych warunkach. Ekran
zapewnia informacje o b∏´dach podczas pracy,
usterkach systemów, poziomie na∏adowania
akumulatora, liczniku godzin oraz innych
funkcjach.
NOWA SERIA 7 07
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 8
Wysoka trwa∏oÊç i prosty uk∏ad
Idealny uk∏ad cz´Êci zapewnia ∏atwy dost´p i wygod´ podczas obs∏ugi i konserwacji.
Wysoce wytrzyma∏a rama jednocz´Êciowa
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
Wysoce wytrzyma∏a rama jednocz´Êciowa, zaprojektowana w oparciu o precyzyjnà analiz´ strukturalnà
gwarantuje trwa∏oÊç i bezpieczeƒstwo.
Wytrzyma∏a os∏ona kabiny
Hamulec postojowy
Du˝y stopieƒ i uchwyty
Tylne Êwiat∏o bezpieczeƒstwa
Os∏ona kabiny spe∏nia wymogi EWG i ANSI i chroni
operatora podczas niebezpiecznej pracy.
W∏àczenie przechylnego hamulca postojowego
wymaga mniej wysi∏ku operatora.
Du˝y "otwarty" stopieƒ oraz du˝y uchwyt
zapewniajà wygod´ i bezpieczeƒstwo podczas
wsiadania do wózka.
Tylne Êwiat∏a wielofunkcyjne z kierunkowskazami,
Êwiat∏ami tylnymi, pozycyjnymi oraz Êwiat∏ami
stop rozmieszczono tak, by zwi´kszyç widzialnoÊç i
zagwarantowaç bezpieczeƒstwo.
Zaawansowany technologicznie kontroler SEVCON
Wydajny, prawie bezg∏oÊny, kontroler SEVCON pracujàcy w wysokiej cz´stotliwoÊci 16 Mhz
zapewnia p∏ynnà prac´ oraz ochron´ przed zbyt niskim i zbyt wysokim napi´ciem oraz
przegrzaniem. W kontroler wbudowano uk∏ad zapisu usterek.
Uszczelka pierÊcieniowa
PRZEWÓD GI¢TKI
¸atwy w u˝ytku hak
holowniczy
Typu ORFS
(ang. O-Ring Face Seal)
U∏atwione holowanie dzi´ki szerszemu
otworowi dost´powemu.
Przewód gi´tki typu ORFS zapobiega
wyciekom p∏ynu hydraulicznego.
08 NOWA SERIA 7
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 9
¸atwa konserwacja i obs∏uga serwisowa
Wymiana akumulatora jest prosta dzi´ki podnoszonej pokrywie przedzia∏u akumulatora oraz szczelinie os∏ony
kabiny. Otwieranie i zamykanie pokrywy baterii jest proste dzi´ki pneumatycznemu si∏ownikowi spr´˝ynowemu.
Spr´˝yna gazowa z
blokadà bezpieczeƒstwa
Cicha i niezawodna pompa
hydrauliczna i silnik
¸atwa kontrola poziomu
p∏ynu hamulcowego
Scentralizowana
skrzynka bezpiecznikowa
zapewniajàca ∏atwà kontrol´.
¸atwa wymiana akumulatora
Dêwignia od∏àczania akumulatora
Niezawodny kontroler typu
MOSFET (tranzystor polowy typu
metal-tlenek-pó∏przewodnik)
* Zdj´cie mo˝e przedstawiaç wyposa˝enie opcjonalne.
Âwiat∏a przednie zapewniajàce
dobrà widocznoÊç i tylne Êwiat∏o
robocze
Przetwornik DC-DC
Przetwornik DC-DC, zgodny z wymogami UL i CE,
zapobiega krótkim spi´ciom, przecià˝eniu oraz
odwróceniu biegunowoÊci.
NOWA SERIA 7 09
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 10
Nowa Seria 7
Dane techniczne masztu (20/25BH-7)
Typ masztu
Duplex
Duplex
full free
Triplex
full free
Maksymalna
wysokoÊç wide∏
mm (cale)
Ca∏kowita
wysokoÊç
(opuszczone)
mm(cale)
Podnoszenie swobodne mm (cale)
Kàt pochylania (stopni)
Bez oparcia
∏adunku
Ze standardowym
oparciem ∏adunku
Przód
Ty∏
Udêwig ze Êrodkiem ∏adunku na wys.
500mm (24 cale) kg(lb)
Ci´˝ar wózka (bez ∏adunku) kg(lb)
20/25BH-7
20/25BH-7
20/25BH-7
20/25BH-7
20/25BH-7
20/25BH-7
20BH-7
25BH-7
20BH-7
25BH-7
V300
118,1 (3000)
78,7 (2000)
4,5 (115)
4,5 (115)
6
8
2000 (4000)
2500 (5000)
4187 (9229)
4442 (9792)
* V330
129,9 (3300)
84,6 (2150)
4,5 (115)
4,5 (115)
6
8
2000 (4000)
2500 (5000)
4205 (9271)
4460 (9833)
V350
137,8 (3500)
88,5 (2250)
4,5 (115)
4,5 (115)
6
8
2000 (4000)
2500 (5000)
4222 (9307)
4477 (9869)
V370
145,7 (3700)
94,4 (2400)
4,5 (115)
4,5 (115)
6
8
2000 (4000)
2500 (5000)
4243 (9353)
4498 (9916)
V400
157,4 (4000)
100,3 (2550)
4,5 (115)
4,5 (115)
6
8
2000 (4000)
2500 (5000)
4264 (9399)
4519 (9961)
V430
169,3 (4300)
106,2 (2700)
4,5 (115)
4,5 (115)
6
6
2000 (4000)
2450 (4875)
4311 (9505)
4566 (10067)
V450
177,2 (4500)
112,2 (2850)
4,5 (115)
4,5 (115)
6
6
2000 (4000)
2400 (4675)
4347 (9583)
4602 (10145)
V470
185,0 (4700)
116,1 (2950)
4,5 (115)
4,5 (115)
6
6
2000 (4000)
2300 (4450)
4357 (9605)
4612 (10167)
V500
196,9 (5000)
122,0 (3100)
4,5 (115)
4,5 (115)
6
6
1900 (3775)
2150 (4125)
4378 (9651)
4633 (10214)
VF300
118,1 (3000)
78,7 (2000)
54,2 (1377)
32,3 (820)
6
6
2000 (4000)
2500 (5000)
4238 (9344)
4493 (9906)
VF330
129,9 (3300)
84,6 (2150)
60,1 (1527)
38,2 (970)
6
6
2000 (4000)
2500 (5000)
4271 (9416)
4526 (9979)
TF370
145,7 (3700)
70,9 (1800)
46,3 (1177)
24,4 (620)
6
6
2000 (4000)
2500 (5000)
4317 (9517)
4572 (10079)
TF400
157,4 (4000)
74,8 (1900)
50,3 (1277)
28,3 (720)
6
6
2000 (4000)
2400 (4875)
4341 (9569)
4596 (10131)
TF430
169,3 (4300)
78,7 (2000)
54,2 (1377)
32,3 (820)
6
6
2000 (4000)
2350 (4775)
4359 (9609)
4614 (10172)
TF450
177,2 (4500)
82,7 (2100)
58,1 (1477)
36,2 (920)
6
6
1950 (3900)
2300 (4675)
4378 (9651)
4633 (10213)
TF470
185,0 (4700)
84,6 (2150)
60,1 (1527)
38,2 (970)
6
6
1900 (3775)
2200 (4475)
4400 (9700)
4655 (10262)
TF500
196,9 (5000)
88,6 (2250)
64,1 (1627)
42,1 (1070)
6
6
1850 (3675)
2100 (4275)
4422 (9748)
4677 (10310)
TF550
216,5 (5500)
96,4 (2450)
71,9 (1827)
50,0 (1270)
6
6
1800 (3575)
1950 (3975)
4460 (9833)
4715 (10395)
TF600
236,2 (6000)
104,3 (2650)
79,8 (2027)
57,9 (1470)
6
6
1550 (3075)
1700 (3475)
4525 (9976)
4780 (10538)
TF650
255,9 (6500)
112,2 (2850)
87,7 (2227)
65,7 (1670)
3
3
1250 (2525)
1400 (2875)
4565 (10063)
4820 (10625)
TF700
275,6 (7000)
120,1 (3050)
95,6 (2427)
73,6 (1870)
3
3
850 (1750)
1100 (2275)
4602 (10144)
4857 (10707)
* Standard
Dane techniczne masztu (30BH-7)
Typ masztu
Duplex
Duplex
full free
Triplex
full free
Maksymalna
wysokoÊç wide∏
mm (cale)
Ca∏kowita
wysokoÊç
(opuszczone)
mm(cale)
Podnoszenie swobodne mm (cale)
Kàt pochylania (stopni)
Bez oparcia
∏adunku
Ze standardowym
oparciem ∏adunku
Przód
Ty∏
Udêwig ze Êrodkiem ∏adunku na wys.
500mm (24 cale) kg(lb)
Ci´˝ar wózka (bez ∏adunku) kg(lb)
V300
118,1 (3000)
79,1 (2009)
4,5 (115)
4,5 (115)
6
8
3000 (6000)
4976 (10969)
* V330
129,9 (3300)
85,0 (2159)
4,5 (115)
4,5 (115)
6
8
3000 (6000)
4998 (11018)
V350
137,8 (3500)
89,2 (2259)
4,5 (115)
4,5 (115)
6
8
3000 (6000)
5012 (11049)
V370
145,7 (3700)
94,9 (2409)
4,5 (115)
4,5 (115)
6
8
3000 (6000)
5034 (11098)
V400
157,4 (4000)
100,8 (2559)
4,5 (115)
4,5 (115)
6
8
3000 (5875)
5056 (11146)
V430
169,3 (4300)
106,7 (2709)
4,5 (115)
4,5 (115)
6
6
2950 (5775)
5105 (11254)
V450
177,2 (4500)
112,6 (2859)
4,5 (115)
4,5 (115)
6
6
2900 (5650)
5141 (11334)
V470
185,0 (4700)
116,5 (2959)
4,5 (115)
4,5 (115)
6
6
2850 (5550)
5152 (11358)
V500
196,9 (5000)
122,4 (3109)
4,5 (115)
4,5 (115)
6
6
2750 (5450)
5174 (11407)
VF300
118,1 (3000)
79,1 (2009)
51,7 (1314)
32,7 (829)
6
6
3000 (6000)
5017 (11059)
VF330
129,9 (3300)
85,0 (2159)
57,6 (1464)
38,6 (979)
6
6
3000 (6000)
5049 (11132)
TF370
145,7 (3700)
71,2 (1809)
43,9 (1114)
24,8 (629)
6
6
3000 (6000)
5123 (11294)
TF400
157,4 (4000)
75,2 (1909)
47,8 (1214)
28,7 (729)
6
6
2900 (5775)
5146 (11344)
TF430
169,3 (4300)
79,1 (2009)
51,7 (1314)
32,7 (829)
6
6
2850 (5650)
5163 (11382)
TF450
177,2 (4500)
83,1 (2109)
55,7 (1414)
36,6 (929)
6
6
2750 (5450)
5179 (11417)
TF470
185,0 (4700)
85,0 (2159)
57,6 (1464)
38,6 (979)
6
6
2650 (5250)
5199 (11462)
TF500
196,9 (5000)
89,0 (2259)
61,6 (1564)
42,5 (1079)
6
6
2500 (4975)
5221 (11510)
TF550
216,5 (5500)
96,8 (2459)
69,4 (1764)
50,3 (1279)
6
6
2300 (4550)
5259 (11594)
TF600
236,2 (6000)
104,7 (2659)
77,3 (1964)
58,2 (1479)
6
6
2100 (4125)
5323 (11734)
TF650
255,9 (6500)
112,6 (2859)
85,2 (2164)
66,1 (1679)
3
3
1800 (3575)
5361 (11818)
TF700
275,6 (7000)
120,5 (3059)
93,1 (2364)
74,0 (1879)
3
3
1450 (2975)
5395 (11894)
* Standard
10 NOWA SERIA 7
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 11
Udêwig
kg
kg
MASZT 4,0 m V
MASZT 4,7 m V
MASZT 4,5 m V
MASZT 5,0 m V
CI¢˚AR
CI¢˚AR
MASZT 5,0 m V
20BH-7
ÂRODEK ¸ADUNKU
mm
25BH-7
ÂRODEK ¸ADUNKU
mm
kg
MASZT 4,0 m V
MASZT 4,5 m V
CI¢˚AR
MASZT 5,0 m V
ÂRODEK ¸ADUNKU
mm
30BH-7
Ró˝norodny osprz´t
Uk∏ad przesuwania
bocznego
Zacisk-klamra do kartonów
Wid∏y zawiasowe
Obracanie palet
Wyposa˝enie standard
• Lampa ostrzegawcza
|y˝ka zawiasowa
Zacisk do beczek
Wid∏y obrotowe
Push Pull
Zacisk-klamra do bel
Obrotowy zacisk-klamra
do rolek
Element wyd∏u˝ajàcy
∏adunek
Stabilizator ∏adunku
Uk∏ad ustalajàcy wid∏y
Wyposa˝enie opcjonalne
• Wid∏y
20/25BH-7
(900mm/1000mm/1200mm/1350m/1500mm/
1650mm/1800mm) x 100mm x 45mm
30BH-7
(900mm/1150mm/1200mm/1350m/1500mm/
1650mm/1800mm) x 125mm x 45mm
• Przed∏u˝enia wide∏
20/25BH-7
1300mm/1500mm/1700mm/1800mm
30BH-7
1500mm/1700mm/1800mm
• Opona
Niebrudzàca
• to mocowania tylnego
• Siedzenie
Oparcie biodrowe
• MCV : 4 zwoje
• Lodówka
NOWA SERIA 7 11
Folex-20-25-30BH_7_PL
11-07-2006
11:10
Pagina 12
Wymiary
Dane techniczne
Identyfikacja
Producent
Oznaczenie typu producenta
Nap´d: elektryczny (akumulatorowy lub z sieci), silnik diesla, silnik benzynowy, silnik na LPG, r´czny
Rodzaj pracy: r´czny, pieszy, na stojàco, na siedzàco, odbiór zamówieƒ
Udêwig/ udêwig znamionowy
Q (t)
Odleg∏oÊç do Êrodka ∏adunku
c (mm)
Odleg∏oÊç do Êrodka ∏adunku, od Êrodka osi nap´du do wide∏
x(mm)
Rozstaw osi
y(mm)
Hyundai
Hyundai
Hyundai
Elektryczny
W pozycji siedzàcej
Elektryczny
W pozycji siedzàcej
Elektryczny
W pozycji siedzàcej
hydr.
hydr.
hydr.
Seria DC
Seria DC
Seria DC
Masy
Masa robocza
Obcià˝enie na oÊ, za∏adowany przód/ty∏
Obcià˝enie na oÊ, nieza∏adowany przód/ty∏
Ko∏a, podwozie
Opony: gumowe opony pe∏ne, super elastyczne, pneumatyczne, poliuretanowe
Rozmiar opon, przód (øx szerokoÊç)
Rozmiar opon, ty∏ (øx szerokoÊç)
Ko∏a, liczba przód x ty∏ (x=ko∏a nap´dzane)
Rozstaw opon, przód
Rozstaw opon, ty∏
Podstawowe wymiary
Maszt /pochylanie karetki wide∏ przód / ty∏
WysokoÊç opuszczonego masztu
Podnoszenie swobodne
WysokoÊç podnoszenia
WysokoÊç wysuni´tego masztu
WysokoÊç os∏ony kabiny
WysokoÊç siedzenia
WysokoÊç sprz´gania
D∏ugoÊç ca∏kowita
D∏ugoÊç do przodu wide∏
Ca∏kowita szerokoÊç
Wymiary wide∏
Karetka wide∏ ISO 2328, klasa / typ A,B
SzerokoÊç karetki wide∏
PrzeÊwit, za∏adowany, pod masztem
PrzeÊwit, Êrodek rozstawu osi
SzerokoÊç korytarza roboczego dla palet 1000x1200 w poprzek
SzerokoÊç korytarza roboczego dla palet 800x1200 na d∏ugoÊç
Promieƒ skr´tu
Odleg∏oÊç najmniejszego punktu obrotu
kg
kg
kg
b10(mm)
b11(mm)
stopni
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
h5 (mm)
h7 (mm)
h10 (mm)
l1 (mm)
l2 (mm)
b1/b2 (mm)
s / e / l(mm)
b3 (mm)
m1(mm)
m2(mm)
Ast(mm)
Ast(mm)
Wa(mm)
b13(mm)
Osiàgi
SzybkoÊç jazdy, z ∏adunkiem /bez ∏adunku
SzybkoÊç podnoszenia, z ∏adunkiem /bez ∏adunku
SzybkoÊç opuszczania, z ∏adunkiem /bez ∏adunku
Si∏a uciàgu, z ∏adunkiem / bez ∏adunku S2 60 min
Maks. si∏a uciàgu, z ∏adunkiem / bez ∏adunku S2 5 min
ZdolnoÊç pokonywania wniesieƒ, z ∏adunkiem / bez ∏adunku S2 30 min
Maks. zdolnoÊç pokonywania wniesieƒ, z ∏adunkiem / bez ∏adunku S2 5 min
Przyspieszenie, z ∏adunkiem / bez ∏adunku
Hamulec g∏ówny
km/h
m/s
m/s
N
N
%
%
-
Silnik el.
Moc silnika nap´dowego przy S2 60 min
Moc silnika podnoszenia przy S2 5 min
Akumulator zgodnie z DIN 43531 / 35 / 36 A, B, C, no
Napi´cie akumulatora, pojemnoÊç nominalna K5
Ci´˝ar akumulatora (min.)
Wymiary akumulatora D/SZ/W
Zu˝ycie energii zgodnie z cyklem VDI
kW
kW
V/A h
kg
mm
KWh/h
Inne dane
Typ kontroli nap´du
CiÊnienie robocze dla osprz´tu
Obj´toÊç oleju dla osprz´tu
Poziom ha∏asu zgodnie z DIN 12 053
Z∏àcze holownicze, typu DIN
Bar
L/min
Db(A)
KONTAKT
www.hyundai-ce.com
PL - 2006. 2 Rev 0
