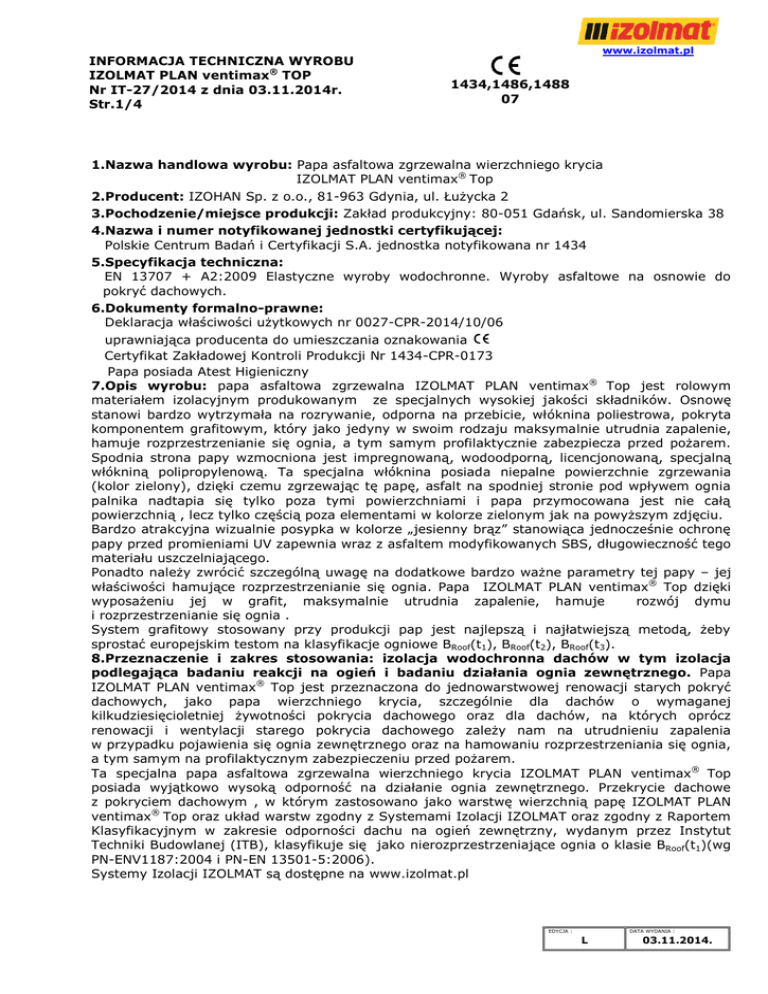

INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN ventimax® TOP
Nr IT-27/2014 z dnia 03.11.2014r.
Str.1/4
www.izolmat.pl
1434,1486,1488
07
1.Nazwa handlowa wyrobu: Papa asfaltowa zgrzewalna wierzchniego krycia
IZOLMAT PLAN ventimax® Top
2.Producent: IZOHAN Sp. z o.o., 81-963 Gdynia, ul. Łużycka 2
3.Pochodzenie/miejsce produkcji: Zakład produkcyjny: 80-051 Gdańsk, ul. Sandomierska 38
4.Nazwa i numer notyfikowanej jednostki certyfikującej:
Polskie Centrum Badań i Certyfikacji S.A. jednostka notyfikowana nr 1434
5.Specyfikacja techniczna:
EN 13707 + A2:2009 Elastyczne wyroby wodochronne. Wyroby asfaltowe na osnowie do
pokryć dachowych.
6.Dokumenty formalno-prawne:
Deklaracja właściwości użytkowych nr 0027-CPR-2014/10/06
uprawniająca producenta do umieszczania oznakowania
Certyfikat Zakładowej Kontroli Produkcji Nr 1434-CPR-0173
Papa posiada Atest Higieniczny
7.Opis wyrobu: papa asfaltowa zgrzewalna IZOLMAT PLAN ventimax® Top jest rolowym
materiałem izolacyjnym produkowanym ze specjalnych wysokiej jakości składników. Osnowę
stanowi bardzo wytrzymała na rozrywanie, odporna na przebicie, włóknina poliestrowa, pokryta
komponentem grafitowym, który jako jedyny w swoim rodzaju maksymalnie utrudnia zapalenie,
hamuje rozprzestrzenianie się ognia, a tym samym profilaktycznie zabezpiecza przed pożarem.
Spodnia strona papy wzmocniona jest impregnowaną, wodoodporną, licencjonowaną, specjalną
włókniną polipropylenową. Ta specjalna włóknina posiada niepalne powierzchnie zgrzewania
(kolor zielony), dzięki czemu zgrzewając tę papę, asfalt na spodniej stronie pod wpływem ognia
palnika nadtapia się tylko poza tymi powierzchniami i papa przymocowana jest nie całą
powierzchnią , lecz tylko częścią poza elementami w kolorze zielonym jak na powyższym zdjęciu.
Bardzo atrakcyjna wizualnie posypka w kolorze „jesienny brąz” stanowiąca jednocześnie ochronę
papy przed promieniami UV zapewnia wraz z asfaltem modyfikowanych SBS, długowieczność tego
materiału uszczelniającego.
Ponadto należy zwrócić szczególną uwagę na dodatkowe bardzo ważne parametry tej papy – jej
właściwości hamujące rozprzestrzenianie się ognia. Papa IZOLMAT PLAN ventimax® Top dzięki
wyposażeniu jej w grafit, maksymalnie utrudnia zapalenie, hamuje
rozwój dymu
i rozprzestrzenianie się ognia .
System grafitowy stosowany przy produkcji pap jest najlepszą i najłatwiejszą metodą, żeby
sprostać europejskim testom na klasyfikacje ogniowe BRoof(t1), BRoof(t2), BRoof(t3).
8.Przeznaczenie i zakres stosowania: izolacja wodochronna dachów w tym izolacja
podlegająca badaniu reakcji na ogień i badaniu działania ognia zewnętrznego. Papa
IZOLMAT PLAN ventimax® Top jest przeznaczona do jednowarstwowej renowacji starych pokryć
dachowych, jako papa wierzchniego krycia, szczególnie dla dachów o wymaganej
kilkudziesięcioletniej żywotności pokrycia dachowego oraz dla dachów, na których oprócz
renowacji i wentylacji starego pokrycia dachowego zależy nam na utrudnieniu zapalenia
w przypadku pojawienia się ognia zewnętrznego oraz na hamowaniu rozprzestrzeniania się ognia,
a tym samym na profilaktycznym zabezpieczeniu przed pożarem.
Ta specjalna papa asfaltowa zgrzewalna wierzchniego krycia IZOLMAT PLAN ventimax® Top
posiada wyjątkowo wysoką odporność na działanie ognia zewnętrznego. Przekrycie dachowe
z pokryciem dachowym , w którym zastosowano jako warstwę wierzchnią papę IZOLMAT PLAN
ventimax® Top oraz układ warstw zgodny z Systemami Izolacji IZOLMAT oraz zgodny z Raportem
Klasyfikacyjnym w zakresie odporności dachu na ogień zewnętrzny, wydanym przez Instytut
Techniki Budowlanej (ITB), klasyfikuje się jako nierozprzestrzeniające ognia o klasie BRoof(t1)(wg
PN-ENV1187:2004 i PN-EN 13501-5:2006).
Systemy Izolacji IZOLMAT są dostępne na www.izolmat.pl
EDYCJA :
DATA WYDANIA :
L
03.11.2014.
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN ventimax® TOP
Nr IT-27/2014 z dnia 03.11.2014r.
Str.2/4
www.izolmat.pl
1434,1486,1488
07
------------------------------------------------------------------------------------------------------------8.Przeznaczenie i zakres stosowania cd. :
Na dachach, na których zastosowano papę IZOLMAT PLAN ventimax® Top, można ją również
zastosować do obróbek dekarskich attyk, świetlików, kominów, wpustów dachowych, obróbek
przy ścianie, na dylatacje oraz w korytach zlewowych. Wymagane jest wówczas nieco dłuższe
podgrzanie powierzchni spodniej papy, by wskutek tego bitum wypłynął również na polach
w kolorze zielonym i umożliwił zgrzanie papy całą powierzchnią w miejscach obróbek detali
dachowych. Zalecane pochylenie połaci dachowej od 3% do 20%.
9.Sposób układania: papę należy mocować metodą zgrzewania. Niewątpliwą zaletą tej papy
jest duża szerokość kanałów wentylacyjnych umożliwiająca nie pozalewanie ich stopionym
w czasie zgrzewania asfaltem, co może nastąpić w innych papach tego typu o bardzo wąskich
kanałach wentylacyjnych.
10.Informacja o właściwościach użytkowych wyrobu:
Papa asfaltowa zgrzewalna wierzchniego krycia IZOLMAT PLAN ventimax® Top
Właściwości
Wady widoczne
Długość
Szerokość
Prostolinijność
Grubość
Odporność na spływanie w
podwyższonej temperaturze
Odporność na działanie
ognia zewnętrznego
Reakcja na ogień
Wodoszczelność
Właściwości mechaniczne
przy rozciąganiu:
maksymalna siła
rozciągająca
Właściwości mechaniczne
przy rozciąganiu: wydłużenie
Odporność na przerastanie
korzeni
Odporność na obciążenie
statyczne
Odporność na uderzenie
Wytrzymałość na
rozdzieranie
Wytrzymałość złącza na
ścinanie
Wytrzymałość złącza na
oddzieranie
Trwałość
Wodoszczelność obniżonej
temperaturze
Giętkość
Stabilność wymiarów
Przyczepność posypki
Przenikanie pary wodnej
Substancje niebezpieczne
Wymagania
wg EN 13707
Metoda badań
Brak wad widocznych
≥ 5,0 m
≥ 0,99 m
Odchyłka od prostoliniowości nie
większa niż 10mm na 5m długości
papy
5,2 ± 0,2 mm
100 °C
EN 1850-1
EN 1848-1
EN 1848-1
EN 1848-1
Klasa BROOF (t1)
EN 13501-5
ENV 1187
EN ISO 11925-2
EN 13501-1
EN 1928:2000
Klasa E
Wodoszczelna przy ciśnieniu 10kPa
Kierunek wzdłuż
1100  150 N/50mm
Kierunek w poprzek
900  200 N/50mm
Kierunek wzdłuż
50  10 %
Kierunek w poprzek
50  10 %
NPD
20 kg
(metoda A)
1750 mm
(metoda A)
NPD
Zakład podłużny
1100  300 N/50mm
Zakład poprzeczny
1100  300 N/50mm
NPD
100  10 ˚C
NPD
-20 ˚C
≤0,5 %
10 ± 10 %
20 000
Nie zawiera azbestu ani składników
smoły węglowej
EN 1849-1
EN 1110
EN 12311-1
EN 12311-1
EN 12730
EN 12691
EN 12317-1
EN 1296
EN 1110
EN 1109
EN 1107-1
EN 12039
EN 13707
EN 13707
EDYCJA :
DATA WYDANIA :
L
03.11.2014.
www.izolmat.pl
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN ventimax® TOP
Nr IT-27/2014 z dnia 03.11.2014r.
Str.3/4
1434,1486,1488
07
-------------------------------------------------------------------------------------------------------------------------------
WARUNKI STOSOWANIA
Wykonywanie izolacji z zastosowaniem papy IZOLMAT PLAN ventimax ® Top powinno odbywać się
według projektu technicznego, zgodnie z obowiązującymi przepisami budowlanymi, informacją
techniczną wyrobu i szczegółowymi wytycznymi do projektowania i wykonywania izolacji
zawartymi w Systemach Izolacji IZOLMAT.
PODSTAWOWE ZASADY MONTAŻU
Papę IZOLMAT PLAN ventimax® Top należy mocować metodą zgrzewania do starego
wyremontowanego pokrycia dachowego z papy asfaltowej. Zaleca się przed zgrzewaniem papy
zagruntować stare warstwy bitumiczne dyspersyjną masą asfaltowo-kauczukową IZOHAN
DYSPERBIT rozcieńczoną wodą lub IZOHAN IZOBUD Penetrator G7 i IZOHAN IZOBUD Br.
Przed przystąpieniem do zgrzewania papy wierzchniego krycia należy zwrócić uwagę, czy kolejna
rozwijana rolka nie różni się odcieniem posypki. Posypka jest surowcem naturalnym i może
zmieniać się jej odcień. Wskutek podgrzania palnikiem zarówno podłoża, jak i spodniej strony
papy wzmocnionej specjalną włókniną polipropylenową, asfalt na spodniej stronie pod wpływem
ognia palnika nadtapia się, ale nie na całej powierzchni spodniej, a tylko w miejscach poza
kolorem zielonym jak na zdjęciu powyżej. Taki system renowacji pokryć dachowych gwarantuje
nie powstawanie pęcherzy w nowo ułożonej papie i zapewnia stały proces osuszania starego
pokrycia dachowego, przy jednoczesnym zapewnieniu jego szczelności.
Należy zachować zakład papy o szerokości ok. 9 cm wzdłuż wstęgi papy i zakład o szerokości
ok.12 cm na połączeniu prostopadłym do długości wstęgi papy. Każdorazowo po zakończeniu
czynności zgrzewania, konieczne jest przeprowadzenie kontroli prawidłowości wykonania
połączenia papy na zakładach. Wymagany jest wypływ masy asfaltowej o szerokości ok. 0,5÷1cm
na całej długości zgrzewanego zakładu.
Papę należy układać w temperaturze powyżej 0º C.
W obniżonych temperaturach otoczenia, papa IZOLMAT PLAN ventimax® Top powinna być przed
użyciem przechowywana przez 24 godz. w temperaturach nie niższych niż +18ºC.
Szczegóły dotyczące przygotowania podłoża i zgrzewania papy, opisano w Systemach
Izolacji IZOLMAT w części PODSTAWOWE ZASADY WYKONYWANIA ROBÓT IZOLACYJNYCH.
TRANSPORT I SKŁADOWANIE
Rolki papy IZOLMAT PLAN ventimax® Top w banderolach fabrycznych zawierających wymagane
dane są ustawione na paletach przemysłowych drewnianych i ofoliowane.
Ilość rolek papy na palecie: 24 szt.
Zarówno podczas transportu, jak i składowania rolki papy muszą być chronione przed
zawilgoceniem, zabezpieczone przed działaniem promieni słonecznych i ustawione w pozycji
stojącej w jednej warstwie w sposób uniemożliwiający przemieszczanie się i uszkodzenie.
Rolki papy należy magazynować na równym podłożu w ilości po max 1200 szt. z zachowaniem
odległości min.80 cm od następnej partii towaru i odległości min. 120 cm od grzejników.
W czasie transportu należy przestrzegać przepisów bezpieczeństwa przewozowego.
GWARANCJA MATERIAŁOWA
Producent IZOHAN Sp. z o.o. udziela bezpośredniemu nabywcy papy IZOLMAT PLAN ventimax®
Top :
 gwarancji materiałowej specjalnej na 30 lat, w przypadku zastosowania do gruntowania
podłoża IZOHAN IZOBUD Penetrator G7, IZOHAN IZOBUD Br lub IZOHAN DYSPERBIT
lub
 gwarancji materiałowej standardowej na 15 lat.
Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest m. in.
zastosowanie papy zgodnie z obowiązującymi przepisami budowlanymi, informacją techniczną
wyrobu oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach
Izolacji IZOLMAT.
Szczegóły gwarancji udzielonej nabywcy zawarto w karcie gwarancyjnej
Uwaga!
Forma i treść informacji technicznej jest zastrzeżona przez IZOHAN i nie może być użyta w innych opracowaniach
