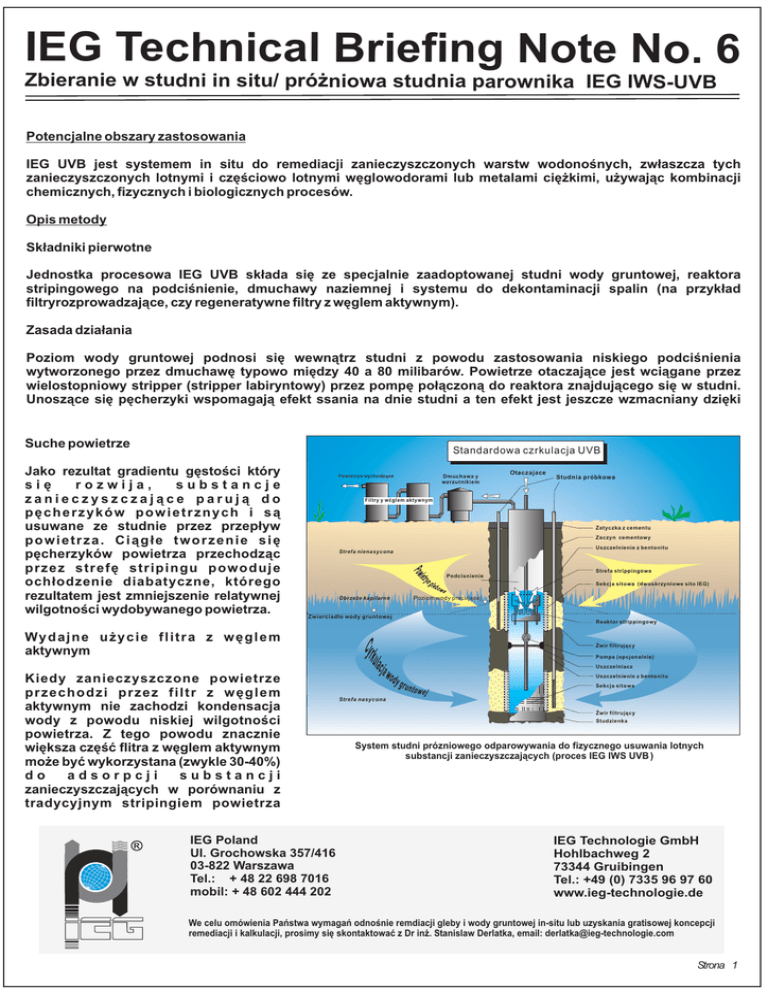

IEG Technical Briefing Note No. 6
Zbieranie w studni in situ/ pró¿niowa studnia parownika IEG IWS-UVB
Potencjalne obszary zastosowania
IEG UVB jest systemem in situ do remediacji zanieczyszczonych warstw wodonoœnych, zw³aszcza tych
zanieczyszczonych lotnymi i czêœciowo lotnymi wêglowodorami lub metalami ciê¿kimi, u¿ywaj¹c kombinacji
chemicznych, fizycznych i biologicznych procesów.
Opis metody
Sk³adniki pierwotne
Jednostka procesowa IEG UVB sk³ada siê ze specjalnie zaadoptowanej studni wody gruntowej, reaktora
stripingowego na podciœnienie, dmuchawy naziemnej i systemu do dekontaminacji spalin (na przyk³ad
filtryrozprowadzajàce, czy regeneratywne filtry z wêglem aktywnym).
Zasada dzia³ania
Poziom wody gruntowej podnosi siê wewn¹trz studni z powodu zastosowania niskiego podciœnienia
wytworzonego przez dmuchawê typowo miêdzy 40 a 80 milibarów. Powietrze otaczaj¹ce jest wci¹gane przez
wielostopniowy stripper (stripper labiryntowy) przez pompê po³¹czon¹ do reaktora znajduj¹cego siê w studni.
Unosz¹ce siê pêcherzyki wspomagaj¹ efekt ssania na dnie studni a ten efekt jest jeszcze wzmacniany dziêki
Suche powietrze
Standardowa czrkulacja UVB
Jako rezultat gradientu gêstoœci który
siê
rozwija,
substancje
zanieczyszczaj¹ce paruj¹ do
pêcherzyków powietrznych i s¹
usuwane ze studnie przez przep³yw
powietrza. Ci¹g³e tworzenie siê
pêcherzyków powietrza przechodz¹c
przez strefê stripingu powoduje
och³odzenie diabatyczne, którego
rezultatem jest zmniejszenie relatywnej
wilgotnoœci wydobywanego powietrza.
Powietrye wychodzàce
Dmuchawa y
wzrzutnikiem
Otaczajace
Studnia próbkowa
Filtry y wæglem aktywnym
Zatyczka z cementu
Zaczyn cementowy
Uszczelnienie z bentonitu
Strefa nienasycona
Strefa strippingowa
Podcisnienie
Sekcja sitowa (dwuskrzyniowe sito IEG)
Obrzeýe kapilarne
Poziom wody pracujàcej
Zwierciadùo wody gruntowej
Reaktor strippingowy
Wy d a j n e u ¿ y c i e f l i t r a z w ê g l e m
aktywnym
Ýwir filtrujàcy
Pompa (opcjonalnie)
Uszczelniacz
Kiedy zanieczyszczone powietrze
przechodzi przez filtr z wêglem
aktywnym nie zachodzi kondensacja
wody z powodu niskiej wilgotnoœci
powietrza. Z tego powodu znacznie
wiêksza czêœæ flitra z wêglem aktywnym
mo¿e byæ wykorzystana (zwykle 30-40%)
do
adsorpcji
substancji
zanieczyszczaj¹cych w porównaniu z
tradycyjnym stripingiem powietrza
IEG Poland
UI. Grochowska 357/416
03-822 Warszawa
Tel.: + 48 22 698 7016
mobil: + 48 602 444 202
Uszczelnienie z bentonitu
Sekcja sitowa
Strefa nasycona
Ýwir filtrujàcy
Studzienka
System studni prózniowego odparowywania do fizycznego usuwania lotnych
substancji zanieczyszczajàcych (proces IEG IWS UVB )
IEG Technologie GmbH
Hohlbachweg 2
73344 Gruibingen
Tel.: +49 (0) 7335 96 97 60
www.ieg-technologie.de
We celu omówienia Pañstwa wymagañ odnoúnie remdiacji gleby i wody gruntowej in-situ lub uzyskania gratisowej koncepcji
remediacji i kalkulacji, prosimy siæ skontaktowaã z Dr iný. Stanislaw Derlatka, email: [email protected]
Strona 1
IEG Technical Briefing Note No. 6
In situ Well Stripping / Vacuum Vaporiser Well - IEG IWS - UVB
Dalej
Efekt unoszenia powietrza
Unoszenie pêcherzyków powietrza uzupe³nia efekt wznoszenia nadciœnienie a w rezultacie podnosi wodê gruntowa w
studni. Wynikowy spadek wody gruntowej wzd³u¿ œcian studni wytwarza znaczne ciœnienie hydrauliczne. Rury
umieszczone wewn¹trz studni transportuj¹ dodatkow¹ zanieczyszczon¹ wodê z g³êbszych sekcji studni do strefy aktywnej
remediacji.
Transport w studni
Przez dodanie pompy wspomagaj¹cej do systemu IEG UVB mo¿na uzyskaæ specyficzny kierunek przep³ywu, który
wytwarza pionowy przep³yw zarówno w górê jak i w dó³ wewn¹trz studni. Oscyluj¹ce ciœnienie hydrauliczne wypycha wodê
poziomo do warstwy wodonoœnej wzd³u¿ górnego segmentu sitowego studni. W otaczaj¹cej warstwie wodonoœnej
komórki przep³ywu cyrkulacyjnego rozwija siê w wodê wchodz¹c¹ przy podstawie studni i wychodz¹c¹ przez górny
segment sitowy lub vice versa, w zale¿noœci od ¿¹danego kierunku przep³ywu.
Sfera wp³ywu
Wsteczny przepùyw UVB
Powietrze wychodzàce
Dmuchawa z
wyrzutnikiem wodnym
Otaczajace
powietrze
Studnia próbkowa
Filtry z wæ glem aktywnym
Zatyczka z cementu
Zaczyn cementowy
Strefa nienasycona
Model wp³ywu daj¹cym siê wyliczyæ
poziomym i pionowym
komponentem? jest warstwa
wodonoœna w celu skompensowania
do kierunkowego przep³ywu wody w
studni UVB.
Uszczelnienie z bentonitu
Strefa strippingowa
Sekcja sitowa (dwuskrzyniowe sito IEG)
Obrzeýe kapilarne
Podcisnienie
Poziom wody pracujàcej
Reaktor strippingowy
Ýwir filtrujàcy
Pompa
Uszczelniacz
Uszczelnienie z bentonitu
Nie liniowe czêstotliwoœci
wytwarzane przez pêkaj¹ce
pêcherzyki powietrza w studni s¹
transmitowane jako fale ciœnienia do
otaczaj¹cego podglebia.
Wspomagaj¹ one dyfuzjê substancji
zanieczyszczaj¹cych do wody
gruntowej, która jest nastêpnie
w³¹czana do obiegu UVB po czym
oczyszczana w studni.
Sekcja sitowa
Strefa nasycona
Ýwir filtrujàcy
Studzienka
System studni próýniowego parowania IEG do usuwania lotnych substancji
zanieczyszczajàcych (IEG UVB Process)
W ten sposób uzdatniana woda kr¹¿y
poprzez sferê wp³ywu (w granicach
warstwy wodonoœnej) przed
powrotem do studni.
Jednoczesne odpowietrzanie powietrza glebowego
Metoda IEG UVB jest odpowiednia do ekstrakcji powietrza glebowego podczas oczyszczania wody. IloϾ powietrza
glebowego i wody gruntowej przechodz¹ca przez system dekontaminacji mo¿e byæ dopasowany w zale¿noœci od rodzaju
zanieczyszczenia i budowy studni.
