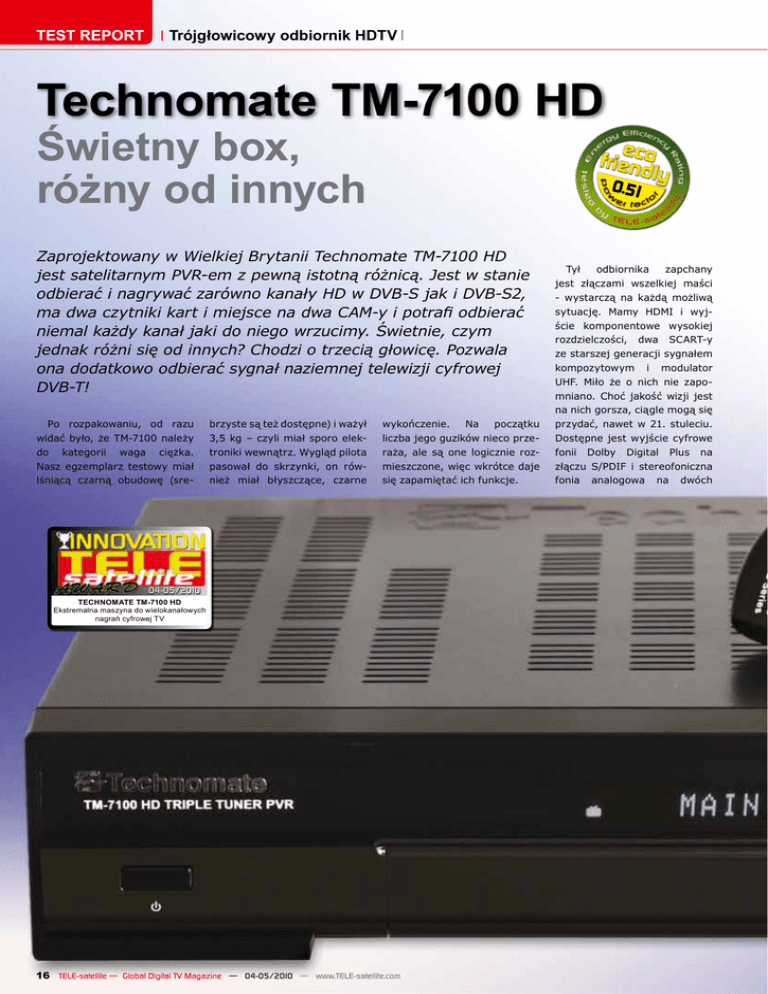

Technomate TM-7100 HD - TELE

TEST REPORT
Trójgłowicowy odbiornik HDTV
Technomate TM-7100 HD
Świetny box,
różny od innych
0.51
Zaprojektowany w Wielkiej Brytanii Technomate TM-7100 HD
jest satelitarnym PVR-em z pewną istotną różnicą. Jest w stanie
odbierać i nagrywać zarówno kanały HD w DVB-S jak i DVB-S2,
ma dwa czytniki kart i miejsce na dwa CAM-y i potrafi odbierać
niemal każdy kanał jaki do niego wrzucimy. Świetnie, czym
jednak różni się od innych? Chodzi o trzecią głowicę. Pozwala
ona dodatkowo odbierać sygnał naziemnej telewizji cyfrowej
DVB-T!
Po rozpakowaniu, od razu
widać było, że TM-7100 należy
do kategorii waga ciężka.
Nasz egzemplarz testowy miał
lśniącą czarną obudowę (sre-
brzyste są też dostępne) i ważył
3,5 kg – czyli miał sporo elektroniki wewnątrz. Wygląd pilota
pasował do skrzynki, on również miał błyszczące, czarne
wykończenie. Na początku
liczba jego guzików nieco przeraża, ale są one logicznie rozmieszczone, więc wkrótce daje
się zapamiętać ich funkcje.
04-05/2010
Technomate TM-7100 HD
Ekstremalna maszyna do wielokanałowych
nagrań cyfrowej TV
16 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com
Tył
odbiornika
zapchany
jest złączami wszelkiej maści
- wystarczą na każdą możliwą
sytuację. Mamy HDMI i wyjście komponentowe wysokiej
rozdzielczości, dwa SCART-y
ze starszej generacji sygnałem
kompozytowym i modulator
UHF. Miło że o nich nie zapomniano. Choć jakość wizji jest
na nich gorsza, ciągle mogą się
przydać, nawet w 21. stuleciu.
Dostępne jest wyjście cyfrowe
fonii Dolby Digital Plus na
złączu S/PDIF i stereofoniczna
fonia analogowa na dwóch
TELE-satellite World
www.TELE-satellite.com/...
Download this report in other languages from the Internet:
złączach RCA. Jeden port
USB umieszczono na panelu
tylnym, a drugi pod klapką z
przodu. Oprócz tego, z tyłu są
jeszcze: RS-232 dla aktualizacji oprogramowania oraz port
LAN Ethernet. Ten ostatni jest
trochę tajemniczy. W menu są
dostępne jego ustawienia, lecz
w instrukcji obsługi na temat
jego sposobu wykorzystania
nie ma ani słowa.
Instalacja
Ilu z nas zaraz po rozpakowaniu odbiornika, pragnie go od
razu włączyć i zacząć z niego
korzystać? Kto z nas zaczyna
od przestudiowania instrukcji
obsługi? Dla takich niecierpliwych, na pierwszych kilku
stronach instrukcji zawarto
przewodnik szybkiej instalacji. Pokazano kilka typowych
konfiguracji: od anteny stałej
do obrotnicy USALS, a nawet
konwerter monoblok. Odbiornik ma fabrycznie zaprogra-
mowanych 25 satelitów i 1500
domyślnych
kanałów,
natychmiast
po
więc
pierwszym
włączeniu, wyborze języka i
ustawieniu wybranego satelity
można oglądać telewizję.
Lepiej
jednak
przeprowa-
dzić wszystko porządnie i po
kolei. Menu ustawień jest zro-
Arabic
Indonesian
Bulgarian
Czech
German
English
Spanish
Farsi
French
Hebrew
Greek
Croatian
Italian
Hungarian
Mandarin
Dutch
Polish
Portuguese
Romanian
Russian
Swedish
Turkish
zumiałe i daje nam do wyboru
‫ العربية‬
Indonesia Български Česky Deutsch English Español ‫ فارس ي‬
Français ‫ עברית‬
Ελληνικά Hrvatski Italiano
Magyar 中文
Nederlands Polski
Português
Românesc Русский Svenska
Türkçe
www.TELE-satellite.com/TELE-satellite-1005/ara/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/bid/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/bul/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/ces/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/deu/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/eng/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/esp/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/far/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/fra/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/heb/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/hel/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/hrv/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/ita/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/mag/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/man/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/ned/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/pol/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/por/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/rom/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/rus/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/sve/technomate.pdf
www.TELE-satellite.com/TELE-satellite-1005/tur/technomate.pdf
Available online starting from 2 April 2010
wiele opcji związanych z podłączeniem anteny. Najprostszą
konfiguracją jest pojedyncze
LNB podłączone do głowicy 1,
a dalej zapętlone na głowicę
2. Elastyczniejsze możliwości
równoczesnego nagrywania i
odtwarzania otrzymamy jeśli
zastosujemy podwójne LNB i
zasilimy obie głowice niezależnie. Alternatywnie, do odbiornika można podłączyć dwie
zupełnie
niezależne
skierowane
na
różne
anteny
sate-
lity. Dodajmy do tego opcje
DiSEqC, a otrzymamy bardzo
elastyczny
system,
który
powinien
każdego.
zadowolić
niemal
Wyszukanie
wszystkich
aktywnych kanałów bywa długotrwałym procesem, ale 7100
ma sprytną funkcję automatycznej nawigacji, która czyni
to zadanie mniej bolesnym.
Kiedy już mamy wybrane
nasze satelity i skonfigurowany
DiSEqC i LNB, możemy przejść
do menu automatycznej nawigacji i wskazać, które z nich
chcemy przeszukać. I wszystko
się zaczyna. Przeszukiwane są
www.TELE-satellite.com — 04-05/2010 —
wszystkie wskazane satelity
jeden po drugim. To nieporównywalne ze starą metodą,
kiedy to musieliśmy startować
każdego satelitę indywidualnie,
wyszukiwać jego kanały, popijać kawę czekając, aż dobiegnie
ono do końca, przechodzić do
następnego satelity, wyszukiwać kanały, przekraczać normy
spożycia kofeiny i tak przez pół
dnia.
Wyszukiwanie
może
być
ograniczone do kanałów niekodowanych jeśli nie zamierzamy
TELE-satellite — Global Digital TV Magazine
17
Menu opcji połączeń głowic
Aktywne wyszukiwanie transponderów
Menu wyszukiwania kanałów naziemnych
Aktywne wyszukiwanie kanałów naziemnych
odbierać żadnej płatnej TV, albo
tylko do kanałów telewizyjnych
jeśli nie interesuje nas słuchanie radia. Prędkość wyszukiwania jest dobra – pełen skan
ASTRY 2, czyli 117 transponderów, zajął około 6,5 minuty.
Można włączyć wyszukiwanie
według sieci co daje nam możliwość znalezienia kanałów na
transponderach nie obecnych
oryginalnie w pamięci odbiornika, ale to może nawet potroić
czas trwania skanowania. Jest
szybsza opcja dla tych, którzy
muszą znaleźć wszystko –
wyszukiwanie transponderów
(blind scan)! Kiedyś tylko dla
entuzjastów, dziś wyszukiwanie
transponderów działa na tyle
szybko, że jest rozsądną alternatywą do skanowania według
list wcześniej zaprogramowanych transponderów.
Na tym samym satelicie
wyszukiwane
transponderów
zajęło 10 minut i 20 sekund.
To nieduża różnica jak na tak
zatłoczonego satelitę, a szybciej niż wyszukiwanie według
sieci. Ponadto mamy gwarancję, że znajdziemy naprawdę
wszystkie
transpondery
i
kanały. Tu znów możemy ograniczyć wyszukiwanie do kanałów niekodowanych, a ponadto
możemy zawęzić zakres przeszukiwanych częstotliwości w
przypadku satelitów nie wykorzystujących całego pasma.
Automatyczna
nawigacja
pozwala na stosowanie wyszukiwania transponderów jako
realnej alternatywy dla metody
tradycyjnej. Skoro wyszukiwanie transponderów staje się już
tak konkurencyjne w stosunku
do fabrycznie programowanych
list transponderów, jak długo
trzeba będzie jeszcze czekać,
żeby stało się standardowa
metodą przeszukiwania satelity?
jednej skrzynce, będzie przypominało
stare
czasy
ery
cyfrowej, kiedy to miało się
wrażenie, że w jednej skrzynce
były prawie nic ze sobą nie
mające wspólnego: odbiornik
cyfrowy i analogowy. Ale tutaj
wszystko jest niezwykle proste.
W
menu
instalacji
mamy
osobne wyszukiwanie kanałów
naziemnych, ze zwykłą opcją
szukania w całym paśmie albo
tylko wybranego kanału UHF.
W mojej lokalizacji mamy
wszystkiego dwa transpondery
do odbioru, szybciej jest więc
przeszukać je indywidualnie.
Albo jeśli jest się tak leniwym
jak ja, wpisać pierwszy i kazać
szukać według sieci, tak jak to
się robi przy satelicie. W sygnale
pierwszego z nich są nadawane
parametry strojenia drugiego.
Pod koniec roku, kiedy pojawi
się trzeci transponder, będę
mógł tą metodą zaoszczędzić
sobie jeszcze więcej naciskania
guzików! Oczywiście jeśli nie
znacie parametrów transponderów, to zrobicie przeszukanie całego pasma, co zajmuje
jakieś 2,5 minuty.
Po
wyszukaniu,
kanały
naziemne pokazują się na liście
obok
kanałów
satelitarnych.
Listę można ograniczyć do jednego satelity przy pomocy klawisza SAT, a kanały naziemne
traktowane są jakby były na
osobnym satelicie – to proste.
Listę można posortować od A
do Z albo przefiltrować według
pierwszej litery nazwy kanału.
Nawigowanie po liście nie jest
najbardziej przyjazne, ale z
czasem można się do tego
przyzwyczaić.
Użytkowanie
Poruszanie się po setkach
kanałów z wielu satelitów sprawia, że listy kanałów ulubio-
Skoro jesteśmy jeszcze w
trybie instalacji, przyjrzyjmy
się trzeciej głowicy odbiornika.
Martwiłem się, że moje pierwsze doświadczenie z odbiorem
satelitarnym i naziemnym w
Lista kanałów
18 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com
nych stają się koniecznością.
TM-7100 ma ich szesnaście.
Są one wstępnie nazwane: HD,
sport, filmy itd., ale można
to
zmienić
odpowiednio
do
potrzeb. Naciśnięcie guzika FAV
podczas oglądania TV, wywołuje ostatnio używana listę
ulubionych. Ten filtr pozostaje
aktywny i obowiązuje zarówno
w liście kanałów jak i w EPG do
czasu aż to zmienimy – tak jak
można się było spodziewać.
EPG jest przejrzyste i proste
w użyciu. Dla mnie najlepszym sposobem nawigowania
po kanałach jest lista ulubionych, ale można też korzystać
z poszczególnych satelitów, tak
jak na liście kanałów, w tym
kanałów naziemnych. EPG dla
satelitów ograniczało się do
audycji bieżącej i przyszłej,
natomiast kanały naziemne
miały podany program na
pełne siedem dni. W tym miejscu możemy zaznaczać przyszłe programy do nagrania albo
przypomnienia o rozpoczęciu.
Po ich wybraniu, pojawią się
one w 32 pozycyjnym programatorze czasowym – także
dostępnym z EPG.
Przy trzech głowicach, jakie
możemy
wykorzystać
do
nagrywania, potrzeba solidnej przestrzeni pamięci. Nasza
testowa maszyna posiadała
wewnętrzny dysk twardy 500
GB. W instrukcji obsługi mamy
jasne wskazówki
i rysunki
wyjaśniające
jak
instalować lub modernizować dysk
wewnętrzny. Może on mieć
pojemność nawet 1 TB. Teraz
nawet mnie nie zabraknie miejsca na nagrania, choć jakbym
się uparł... A jednak, jeśli
nawet udałoby mi się zapełnić
taki dysk, nie ma powodu do
paniki. Odbiornik można ustawić tak, żeby nagrywał na dysk
USB. Więc z archiwizowaniem
nagrań znów nie ma problemu.
Nagrywać można ze wszystkich trzech głowic równocześnie
i nie powoduje to zauważalnego
spowolnienia pracy urządzenia.
Z powodzeniem nagrywałem
równocześnie ze wszystkich
trzech głowic, w tym kanał HD i
oglądałem wcześniej wykonane
nagranie HD.
EPG
Informacja o programie
Czasami pojawia się małe
szarpnięcie w chwili startu
nagrywania, ale oprócz tego,
wszystko
później
działało
bardzo płynnie. Kiedy nagrania zajmują wszystkie
głowice, ciągle jeszcze możemy
Lista nagrań
Edycja nagranego pliku
20 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com
się przełączyć na inny kanał z
nazwę
zaprogra-
o małym poborze mocy. Jeśli
aktualnie odbieranego trans-
mowanej. Trochę kłopotliwe,
go wybierzemy, wyłączane są
pondera. Pomocne są wtedy:
ale na szczęście funkcja edycji
wyjścia SCART i modulator RF,
lista
które
pozwoliła
a także wyświetlacz na płycie
niedostępne
nagrania.
kanałów
i
wyświetlają
kanały
na
EPG,
pierwotnie
mi
zmienić
tytuł
czołowej. Jak widać na wykre-
szaro.
Wybranie
nich
wywołuje
Choć odbiornik nie jest w
opcję proponującą zastopowa-
stanie wykonać nagrań seryj-
nie nagrania będącego z nim
nych takich jak w skrzynkach
w konflikcie, albo porzucenia
operatora
któregoś
z
decyzji zmiany kanału. Podobnie w EPG, uprzejmy komunikat
prosi nas o usunięcie biegnącego nagrywania jeśli chcemy
zaprogramować nowe będące z
nim w konflikcie.
Oglądanie
z
poślizgiem
ręcznie
naciska-
jąc guzik pauzy, a może być
ustawione na automatyczne z
buforem od 10 minut do dwóch
godzin.
W
zaznaczone
Sky
Plus,
można
w
EPG
nagra-
nie przestawić na cykliczne,
powtarzane
codziennie,
co
tydzień albo od poniedziałku
do piątku. Funkcje nagrywania uzupełnione są przez pod-
też jest dostępne. Można je
uruchomić
sie, czyni to znaczną różnicę w
sumie
system
nagrywania działa znakomicie,
stawowe
funkcje
edycyjne.
Fragmenty nagrań takie jak
reklamy można łatwo wyciąć,
co warto uczynić przed zgraniem na dysk.
Funkcje
dodatkowe
poborze mocy. W trybie oczekiwania prąd spada do 0,01 A.
Mamy odtwarzacz MP3 potrafiący grać pliki albo z urządzenia USB, albo z dysku twardego
odbiornika. Jest dobrze zaprojektowany i trochę przypomina
Winampa znanego z PC. Przeglądarka plików JPG jest także
zaimplementowana, a ponadto
otrzymujemy gry Snake, Tetris
i Sokoban. W menu gier znajdujemy też kalkulator, tak na
wypadek
gdybyśmy
wygodnie
w
fotelu
sieząc
musieli
zrobić konwersję z trybu szesnastkowego na dziesiętny!
TM-7100 ma w sobie więcej
Wybór języków menu jest
usuwanie
ciekawych rzeczy. Być może
dobry – oprócz popularnych
zaprogramowanych do wyko-
najważniejszą z nich, w dzi-
języków
nania nagrań, by dać miejsce
siejszych czasach oszczędzania
skich, mamy jeszcze arabski,
innym. Nagrana audycja nosiła
energii, jest tryb oczekiwania
perski,
ale udało mi się wywołać kilka
problemów,
przez
Odtwarzacz MP3
zachodnioeuropejturecki,
rumuński
Opcje oszczędzania energii
22 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com
i
czeski. Podpisy są dostępne w
trybie DVB i telegazetowym.
Ten ostatni może być generowany albo przez sam odbiornik
albo w podłączonym do niego
telewizorze.
Podsumowanie
W sumie jest to świetny
odbiornik.
Dodanie
DVB-T
bardzo zwiększyło elastyczność
odbioru. Szkoda, że nie jest
to standard ogólnoświatowy i
Ameryka nie może z tego skorzystać. Głowica nie odbiera
DVB-T2, co może sprawić, że
przyszłe transmisje naziemne
będą dla niej niedostępne.
Pomimo to, wszechstronne
możliwości
podłączeniowe,
duża pojemność dysku twardego, możliwość nagrywania
trzech audycji naraz i tryb
oszczędzania energii, czyni
ten odbiornik godnym wyboru.
Nawigowanie po niektórych
menu wydało mi się z początku
utrudnione. Drobne poprawki
w tym względzie byłyby wska-
zane. Instrukcja obsługi też
jest trochę zbyt zwięzła, nie
licząc pierwszych kilku stron.
Niemniej po jednym, czy dwóch
dniach
eksperymentowania
jesteśmy w stanie się wszystkiego nauczyć.
+
Czuły
tuner
i
szybkie
wyszukiwanie transponderów
znajdzie uznanie wśród prawdziwych entuzjastów, a automatyczne nawigacja pozwoli
na łowienie przekazów przy
minimalnym wysiłku. Jakość
wizji i fonii jest na takim poziomie jakiego oczekujemy po
odbiorniku HD z wyjściem
cyfrowej fonii. Jest tylko jeden
poważny problem trudny do
przezwyciężenia. Technomate
nie wyposażył swojej maszyny
Zdaniem eksperta
TECHNICAL
DATA
Dwie głowice satelitarne, jedna naziemna, wiele
wyjść, duży dysk twardy, wsparcie USB, tryb
oszczędzania energii
-
Czasami lekkie zamieszania z nagraniami,
niektóre menu trudniejsze do nawigowania niż
mogłyby być, skromna instrukcja obsługi
Andy Middleton
TELE-satellite
Test Center
UK
ENERGY
DIAGRAM
Apparent Power
Mode
Normal StandBy
Power Save StandBy
Reception
PVR
w zwielokrotniacz godzin jakie
mamy w ciągu dnia. Tyle kanałów i tyle przestrzeni dyskowej,
ile się pojawia w tym odbiorniku, zmusi mnie chyba do
rezygnacji ze snu.
Apparent
36 W
4W
55 W
59 W
Active
18 W
1W
28 W
32 W
Factor
0.5
0.25
0.51
0.54
Active Power
Dwukrotnie tryb oczekiwania: za pierwszym razem normalny, za drugim z
opcją oszczędzania energii
Distributor
Technomate Ltd, Unit 11 Nobel Road, Edmonton,
London, N18 3BH, UK
Tel.
+44 20 8884 0545 / + 44 20 8884 0701
Fax
+44 20 8884 0275
Homepage
www.technomate.com
email
[email protected]
Model
TM-7100 HD Triple Tuner PVR
Satellites
64
SCPC compatible
Yes
USALS
Yes
DiSEqC
1.0/1.1/1.2/1.3
Scart connectors
2
Symbol rates
DVB-S: 2000-45000
DVB-S2
10000-30000 (QPSK & 8PSK)
Terrestrial range
170-230 & 470-862Mhz
Carrier modes
2K & 8K hierarchical/non-hierarchical
MPEG2 modes
MPEG-2, MPEG-4, H.264
Audio outputs
2 (left & right)
Video outputs
Composite, Component, HDMI, RF modulator
Resolutions
1080i, 720p, 576i, 570p
UHF output
Yes
0/12 volt output
No
Digital audio output
S/PDIF
EPG
Yes
C/Ku-band compatible
Yes
Power supply
100-250V AC, 50/60Hz
www.TELE-satellite.com — 04-05/2010 —
TELE-satellite — Global Digital TV Magazine
23
