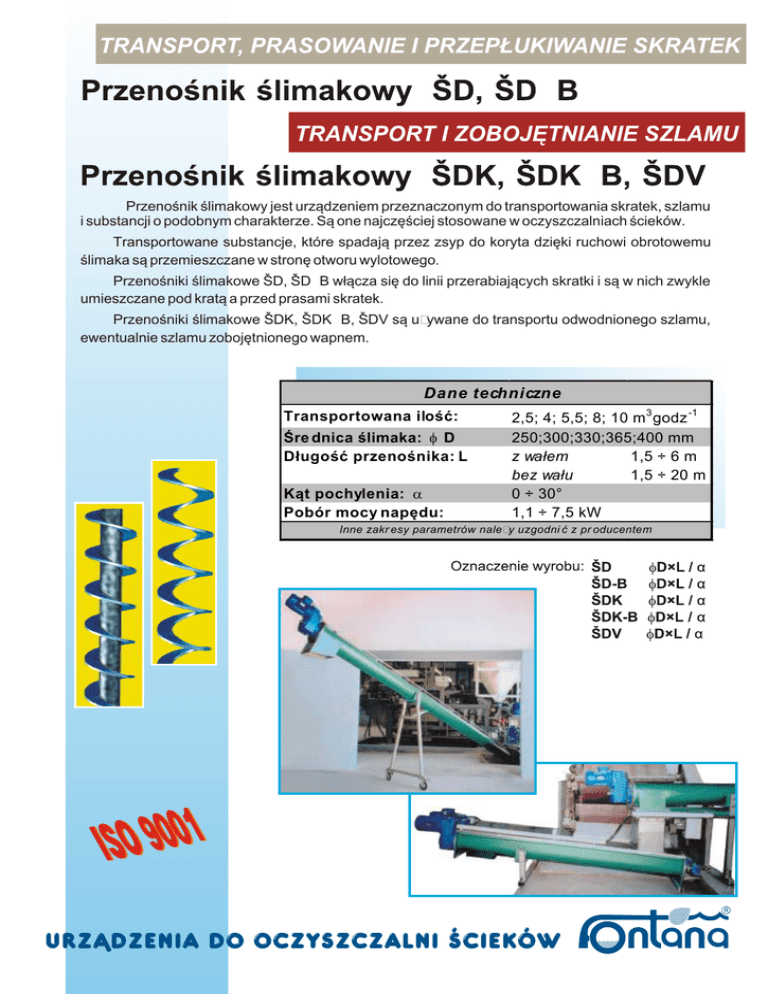

Przenośnik ślimakowy jest urządzeniem przeznaczonym do transportowania skratek, szlamu
i substancji o podobnym charakterze. Są one najczęściej stosowane w oczyszczalniach ścieków.
Transportowane substancje, które spadają przez zsyp do koryta dzięki ruchowi obrotowemu
ślimaka są przemieszczane w stronę otworu wylotowego.
Przenośniki ślimakowe ŠD, ŠD B włącza się do linii przerabiających skratki i są w nich zwykle
umieszczane pod kratą a przed prasami skratek.
Przenośniki ślimakowe ŠDK, ŠDK B, ŠDV są używane do transportu odwodnionego szlamu,
ewentualnie szlamu zobojętnionego wapnem.
Dane techniczne
Transportowana ilość:
Śre dnica ślimaka: φ D
Długość przenośnika: L
Kąt pochylenia: α
Pobór mocy napędu:
2,5; 4; 5,5; 8; 10 m 3 godz -1
250;300;330;365;400 mm
z wałem
1,5 ÷ 6 m
bez wału
1,5 ÷ 20 m
0 ÷ 30°
1,1 ÷ 7,5 kW
Inne zakr esy parametrów należy uzgodni ć z pr oducentem
ŠD są dostarczane w dwóch wersjach konstrukcyjnych:
- ze ślimakiem z wałem wykonania ŠD, ŠDK, ŠDV
- ze ślimakiem (spiralą) bez wału ŠD-B, ŠDK-B
Transportowane ilości są zależne od średnicy ślimaka, pochylenia przenośnika, liczby obrotów i
charakteru transportowanej substancji.
Ślimaki transportujące umieszcza się w korytach z metalowymi listwami ślizgowymi albo z
wykładziną plastikową (wykonanie bez wału), ewentualnie w łożyskach (wykonanie z wałem) i napędza
silnikiem elektrycznym z przekładnią.
Dobór konstrukcyjnego wykonania przenośnika zależy od charakteru transportowanej substancji
oraz od długości przenośnika.
Przenośniki ślimakowe są wykonywane w całości ze stali nierdzewnej z wyjątkiem spiral w wersji
bez wału, które wykonuje się ze stali węglowej o wysokiej wytrzymałości.
Wykonanie konstrukcyjne umożliwia dobór przenośnika z jednym lub kilkoma lejami zasypowymi i
zsypami, z zamknięciami nożowymi, z podwójnym ślimakiem mieszającym, korytem obrotowym, korytem
ogrzewanym itp.
Typoszereg wielkości konstrukcyjnych przenośników ślimakowych jest otwarty, konkretne
przykłady niektórych wymiarów i pochyleń są podane w tabeli.
Przykładow e wym iary dla α = 30°; 15° (producent dopuszcza inne L i α )
P
1,1 ÷ 7,5kW
min. 500
min. 500
α G* H J*
min. 750
R
1540
2400
3260
4120
4980
7490
9450
11410
min. 750
M
1580
2080
2580
3080
3580
2650
3170
3690
min. 270
K
1820
2680
3540
4400
5260
7780
9720
11660
min. 270
250×2000
250×3000
250×4000
250×5000
250×6000
250×8000
Zalezn ie od
250×10000
projektu
250×15000
F
950
1450
1950
2450
2950
2100
2620
3140
30°
E
500
750
1000
1000
1000
15°
φ D×L
* wartości G i J zależą od α ; producent ustala je przy zama wianiu
Do wykonań zewnętrznych z temperaturami ujemnymi koryto jest wyposażone w podwójny płaszcz
ocieplający z ogrzewaniem elektrycznym. Wielkość przenośnika, pobór mocy przez napęd i kąt pochylenia ustala
producent w postępowaniu ofertowym.
Żeby zapewnić optymalne wyposażenie części technologicznej oczyszczalni ścieków firma FONTANA R, s.r.o.
proponuje konsultacje i pomoc techniczną, jako bezpłatną usługę dla klientów. Serwis w terminie 24 (48) godzin.
