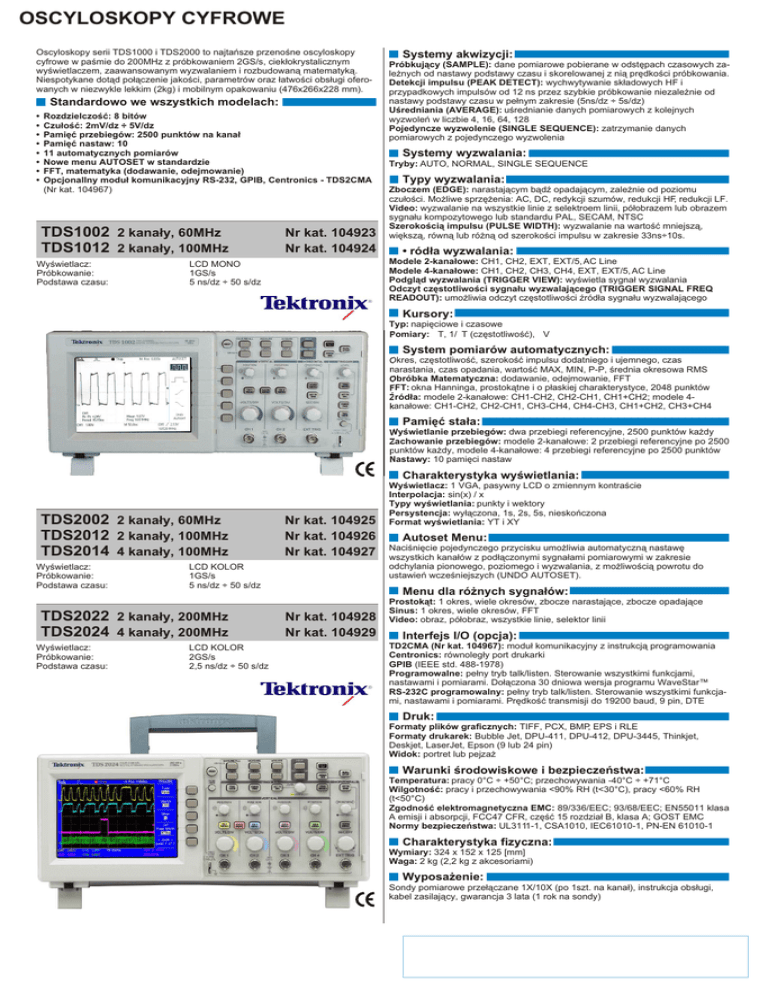

OSCYLOSKOPY CYFROWE

OSCYLOSKOPY CYFROWE
Oscyloskopy serii TDS1000 i TDS2000 to najtañsze przenoœne oscyloskopy
cyfrowe w paœmie do 200MHz z próbkowaniem 2GS/s, ciek³okrystalicznym
wyœwietlaczem, zaawansowanym wyzwalaniem i rozbudowan¹ matematyk¹.
Niespotykane dot¹d po³¹czenie jakoœci, parametrów oraz ³atwoœci obs³ugi oferowanych w niezwykle lekkim (2kg) i mobilnym opakowaniu (476x266x228 mm).
Standardowo we wszystkich modelach:
•
•
•
•
•
•
•
•
Rozdzielczoœæ: 8 bitów
Czu³oœæ: 2mV/dz ÷ 5V/dz
Pamiêæ przebiegów: 2500 punktów na kana³
Pamiêæ nastaw: 10
11 automatycznych pomiarów
Nowe menu AUTOSET w standardzie
FFT, matematyka (dodawanie, odejmowanie)
Opcjonallny modu³ komunikacyjny RS-232, GPIB, Centronics - TDS2CMA
(Nr kat. 104967)
TDS1002 2 kana³y, 60MHz
TDS1012 2 kana³y, 100MHz
Wyœwietlacz:
Próbkowanie:
Podstawa czasu:
Nr kat. 104923
Nr kat. 104924
Systemy akwizycji:
Próbkuj¹cy (SAMPLE): dane pomiarowe pobierane w odstêpach czasowych zale¿nych od nastawy podstawy czasu i skorelowanej z ni¹ prêdkoœci próbkowania.
Detekcji impulsu (PEAK DETECT): wychwytywanie sk³adowych HF i
przypadkowych impulsów od 12 ns przez szybkie próbkowanie niezale¿nie od
nastawy podstawy czasu w pe³nym zakresie (5ns/dz ÷ 5s/dz)
Uœredniania (AVERAGE): uœrednianie danych pomiarowych z kolejnych
wyzwoleñ w liczbie 4, 16, 64, 128
Pojedyncze wyzwolenie (SINGLE SEQUENCE): zatrzymanie danych
pomiarowych z pojedynczego wyzwolenia
Systemy wyzwalania:
Tryby: AUTO, NORMAL, SINGLE SEQUENCE
Typy wyzwalania:
Zboczem (EDGE): narastaj¹cym b¹dŸ opadaj¹cym, zale¿nie od poziomu
czu³oœci. Mo¿liwe sprzê¿enia: AC, DC, redykcji szumów, redukcji HF, redukcji LF.
Video: wyzwalanie na wszystkie linie z selektroem linii, pó³obrazem lub obrazem
sygna³u kompozytowego lub standardu PAL, SECAM, NTSC
Szerokoœci¹ impulsu (PULSE WIDTH): wyzwalanie na wartoœæ mniejsz¹,
wiêksz¹, równ¹ lub ró¿n¹ od szerokoœci impulsu w zakresie 33ns÷10s.
•ród³a wyzwalania:
Modele 2-kana³owe: CH1, CH2, EXT, EXT/5, AC Line
Modele 4-kana³owe: CH1, CH2, CH3, CH4, EXT, EXT/5, AC Line
Podgl¹d wyzwalania (TRIGGER VIEW): wyœwietla sygna³ wyzwalania
Odczyt czêstotliwoœci sygna³u wyzwalaj¹cego (TRIGGER SIGNAL FREQ
READOUT): umo¿liwia odczyt czêstotliwoœci Ÿród³a sygna³u wyzwalaj¹cego
LCD MONO
1GS/s
5 ns/dz ÷ 50 s/dz
Kursory:
Typ: napiêciowe i czasowe
Pomiary: DT, 1/DT (czêstotliwoœæ), DV
System pomiarów automatycznych:
Okres, czêstotliwoœæ, szerokoœæ impulsu dodatniego i ujemnego, czas
narastania, czas opadania, wartoœæ MAX, MIN, P-P, œrednia okresowa RMS
Obróbka Matematyczna: dodawanie, odejmowanie, FFT
FFT: okna Hanninga, prostok¹tne i o p³askiej charakterystyce, 2048 punktów
•ród³a: modele 2-kana³owe: CH1-CH2, CH2-CH1, CH1+CH2; modele 4kana³owe: CH1-CH2, CH2-CH1, CH3-CH4, CH4-CH3, CH1+CH2, CH3+CH4
Pamiêæ sta³a:
Wyœwietlanie przebiegów: dwa przebiegi referencyjne, 2500 punktów ka¿dy
Zachowanie przebiegów: modele 2-kana³owe: 2 przebiegi referencyjne po 2500
punktów ka¿dy, modele 4-kana³owe: 4 przebiegi referencyjne po 2500 punktów
Nastawy: 10 pamiêci nastaw
Charakterystyka wyœwietlania:
TDS2002 2 kana³y, 60MHz
TDS2012 2 kana³y, 100MHz
TDS2014 4 kana³y, 100MHz
Wyœwietlacz:
Próbkowanie:
Podstawa czasu:
LCD KOLOR
1GS/s
5 ns/dz ÷ 50 s/dz
TDS2022 2 kana³y, 200MHz
TDS2024 4 kana³y, 200MHz
Wyœwietlacz:
Próbkowanie:
Podstawa czasu:
Nr kat. 104925
Nr kat. 104926
Nr kat. 104927
LCD KOLOR
2GS/s
2,5 ns/dz ÷ 50 s/dz
Wyœwietlacz: 1 VGA, pasywny LCD o zmiennym kontraœcie
Interpolacja: sin(x) / x
Typy wyœwietlania: punkty i wektory
Persystencja: wy³¹czona, 1s, 2s, 5s, nieskoñczona
Format wyœwietlania: YT i XY
Autoset Menu:
Naciœniêcie pojedynczego przycisku umo¿liwia automatyczn¹ nastawê
wszystkich kana³ów z pod³¹czonymi sygna³ami pomiarowymi w zakresie
odchylania pionowego, poziomego i wyzwalania, z mo¿liwoœci¹ powrotu do
ustawieñ wczeœniejszych (UNDO AUTOSET).
Menu dla ró¿nych sygna³ów:
Nr kat. 104928
Nr kat. 104929
Prostok¹t: 1 okres, wiele okresów, zbocze narastaj¹ce, zbocze opadaj¹ce
Sinus: 1 okres, wiele okresów, FFT
Video: obraz, pó³obraz, wszystkie linie, selektor linii
Interfejs I/O (opcja):
TD2CMA (Nr kat. 104967): modu³ komunikacyjny z instrukcj¹ programowania
Centronics: równoleg³y port drukarki
GPIB (IEEE std. 488-1978)
Programowalne: pe³ny tryb talk/listen. Sterowanie wszystkimi funkcjami,
nastawami i pomiarami. Do³¹czona 30 dniowa wersja programu WaveStar™
RS-232C programowalny: pe³ny tryb talk/listen. Sterowanie wszystkimi funkcjami, nastawami i pomiarami. Prêdkoœæ transmisji do 19200 baud, 9 pin, DTE
Druk:
Formaty plików graficznych: TIFF, PCX, BMP, EPS i RLE
Formaty drukarek: Bubble Jet, DPU-411, DPU-412, DPU-3445, Thinkjet,
Deskjet, LaserJet, Epson (9 lub 24 pin)
Widok: portret lub pejza¿
Warunki œrodowiskowe i bezpieczeñstwa:
Temperatura: pracy 0°C ÷ +50°C; przechowywania -40°C ÷ +71°C
Wilgotnoœæ: pracy i przechowywania <90% RH (t<30°C), pracy <60% RH
(t<50°C)
ZgodnoϾ elektromagnetyczna EMC: 89/336/EEC; 93/68/EEC; EN55011 klasa
A emisji i absorpcji, FCC47 CFR, czêœæ 15 rozdzia³ B, klasa A; GOST EMC
Normy bezpieczeñstwa: UL3111-1, CSA1010, IEC61010-1, PN-EN 61010-1
Charakterystyka fizyczna:
Wymiary: 324 x 152 x 125 [mm]
Waga: 2 kg (2,2 kg z akcesoriami)
Wyposa¿enie:
Sondy pomiarowe prze³¹czane 1X/10X (po 1szt. na kana³), instrukcja obs³ugi,
kabel zasilaj¹cy, gwarancja 3 lata (1 rok na sondy)
