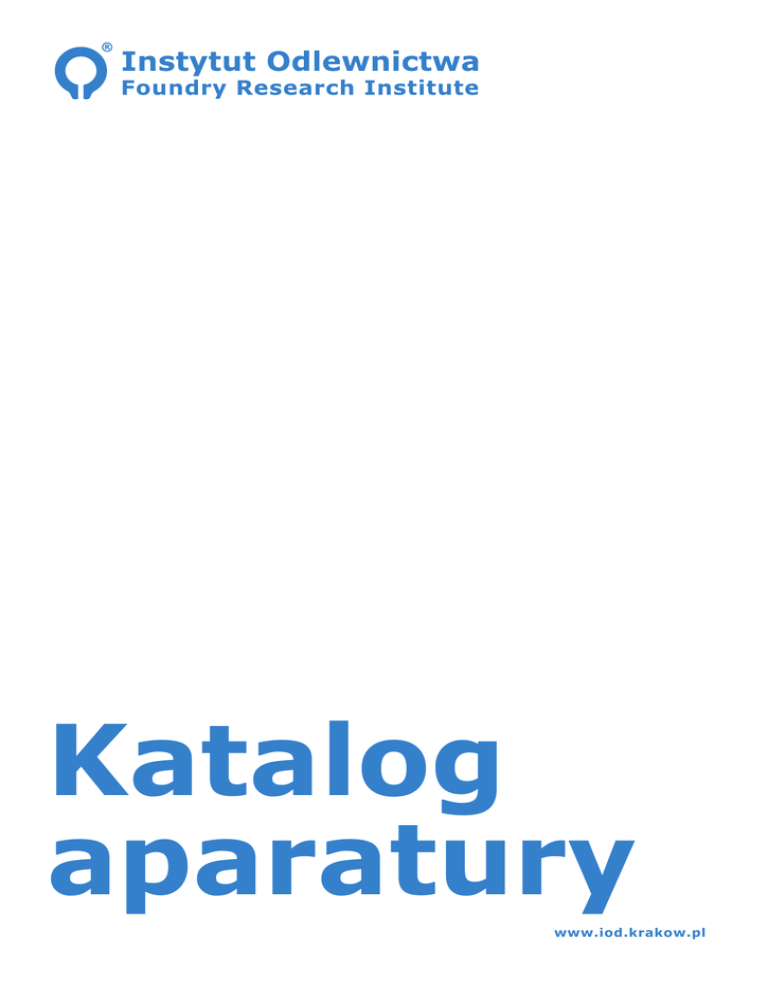

Katalog
aparatury
www.iod.krakow.pl
Instytut Odlewnictwa
tel. +48 12 26 18 324
NIP: 675-000-00-88
ul. Zakopiańska 73
fax +48 12 26 60 870
Regon: 000031331
30-418 Kraków
[email protected]
KRS: 0000109686
Autorzy fotografii zamieszczonych w katalogu:
Tomasz Dudziak, Andrzej Gil, Mieczysław Kuder,
Rafał Pabiś, Katarzyna Szczepaniak-Lalewicz,
Przemysław Szuba, Piotr Wieliczko, Jan Witkowski
2
O katalogu
Szanowni Państwo!
Katalog, który oddajemy w Państwa ręce, ma na celu zaprezentowanie w sposób syntetyczny możliwości
badawczych i technologicznych Instytutu Odlewnictwa, często wykraczając poza ramy tradycyjnie rozumianego
odlewnictwa.
Na kolejnych kartach prezentowane jest wyposażenie technologiczne, aparaturowe oraz oprogramowanie:
Centrum Projektowania i Prototypowania
Centrum Badań Wysokotemperaturowych
Zespołu Laboratoriów Badawczych
Zakładu Stopów Metali Nieżelaznych
Zakładu Stopów Żelaza
Zakładu Technologii
Pytania, dotyczące aparatury, możliwości technologicznych, badawczych i produkcyjnych, nawiązania współpracy,
mogą Państwo kierować bezpośrednio do Kierowników Centrów, Zakładów i Pracowni oraz osób wyznaczonych
do kontaktu.
Adresy poczty elektronicznej i numery telefonów znajdą Państwo wyszczególnione przy każdym rodzaju urządzeń.
Katalog jest również dostępny w wersji elektronicznej pod adresem www.aparatura.iod.krakow.pl
Zapraszamy do współpracy!
Dyrektor Instytutu Odlewnictwa
prof. dr hab. inż. Jerzy Józef Sobczak
3
Centrum Projektowania i Prototypowania
Odlewanie
stopów tytanu
Kierownik Pracowni:
mgr inż. Wojciech Leśniewski
[email protected]
tel. +48 12 26 18 302
Komorowy piec wysokotemperaturowy HT 1800GT:
√√maksymalna temperatura pracy: 1750°C w atmosferze
utleniającej
Próżniowy indukcyjny piec odśrodkowy SuperCast Titan do odśrodkowego odlewania stopów
tytanu:
√√maksymalna ilość topionego metalu (dla czasu topienia ok. 4 min): Ti – max. 1200 g; TiAl – max.
1000 g; CoCrNi – max. 2000 g
√ √maksymalna masa formy: 14 kg
√ √prędkość obrotowa komory odlewniczej: max. 300 rpm
Laboratoryjna lemieszowa mie-
Obsypywarka gruboziarnistego
Odlewarka indukcyjna UltraCast do
szarka do ciekłych mas cera-
materiału ceramicznego do wyko-
wysokoczęstotliwego odlewania i topie-
micznych:
nywania form:
nia wszystkich metali łącznie z tytanem,
√ pojemność zbiornika: 10 l
√ √max. wymiary form: Ø150 mm,
metalami szlachetnymi oraz z metalami
wysokość 300 mm
i stopami dentystycznymi:
√ √temperatura topienia: max. 1900°C
√ √czas topienia: 60 s
√ √ilość topionego metalu: Ti – max.
70 g
4
Centrum Projektowania i Prototypowania
Stanowiska
badawcze,
pomiarowe
i techniczne
Kierownik Pracowni:
mgr inż. Wojciech Leśniewski
[email protected]
tel. +48 12 26 18 302
Piec do badania wytrzymałości
Stanowisko wysokotemperaturowego
na zginanie materiałów cera-
doprasowywania ciśnieniowego HIP
micznych w podwyższonych
AIP 10-30H:
temperaturach
√ √wymiary komory pieca: ok. 150 × 300 mm
(rozwiązanie
autorskie):
dwie strefy pieca
√ √do badania próbek warstwowych
form ceramicznych
√ √temperatura: 20‒1100°C
√ √temperatura maksymalna: 1450°C
√ √ciśnienie robocze: 207 MPa (ok. 2000 bar)
√ √gaz w normalnym procesie: Ar
Spawarka laserowa Rofin Select
Aparat Tester Hommel T500 do po-
Sweet Spot − system spawania
miaru chropowatości powierzchni zgod-
ści cieplnej (rozwiązanie autorskie):
laserowego elementów z tytanu:
nie z normami DIN/ISO/JIS:
√ √do badania próbek warstwowych form
√ √moc nominalna: 100 W
√ √klasa dokładności: klasa 1 wg
√ √energia impulsu: 120 J
ceramicznych
√ √temperatura: 100‒1100°C
DIN 4772
√ √czas trwania impulsu: 0,3–50 ms
√ √mierzone parametry chropowa-
√ √częstotliwość impulsu: pojedyn-
tości Ra, Rz, Rmax wg DIN 4777
czy do 20 Hz
Stanowisko do badania przewodno-
(ISO 4287, JIS B601)
Szybkie
prototypowanie
Kierownik Pracowni:
mgr inż. Piotr Kowalski
[email protected]
tel. +48 12 26 18 128
Drukarki 3D Printing do wykonywania
Drukarka do wykonywania modeli
modeli z proszku gipsowego.
(FDM) z tworzyw sztucznych ABS, PC
Z-310 Plus:
i mieszanki tych materiałów:
√ √pole robocze: 205 × 250 × 205 mm
√ √pole robocze: 403 × 355 × 403 mm
√ √grubość warstwy: 0,089−0,1 mm.
√ √g r u b o ś ć
Spectrum 510:
wa r s t w y :
0,127
mm;
0,178 mm; 0,254 mm; 0,330 mm
√ √pole robocze: 250 × 355 × 205 mm
√ √grubość warstwy: 0,089−0,1 mm
5
Centrum Projektowania i Prototypowania
Szybkie
prototypowanie
Osoba do kontaktu:
mgr inż. Andrzej Gil
[email protected]
tel. +48 12 26 18 127
Skaner optyczny ATOS III – urzą-
Drukarka 3D BT612 Solidscape do
dzenie do odtworzenia rzeczywistych
drukowania małogabarytowych dokład-
kształtów detali oraz kontroli wymia-
nych modeli woskowych:
rowej:
√ √pole robocze: 152 × 304 × 152 mm
√ √pole pomiarowe: 65 × 65 mm; 150 ×
√√grubość warstwy: 0,0127 mm;
150 mm; 500 × 500 mm
√ √dokładność: 0,02 mm przy 100 mm
0,0254 mm; 0,0381 mm; 0,0508 mm;
0,0635 mm; 0,0762 mm; 0,1016 mm;
0,127 mm
Odlewanie
precyzyjne
Kierownik Pracowni:
mgr inż. Piotr Kowalski
[email protected]
tel. +48 12 26 18 128
Osoba do kontaktu:
mgr inż. Krzysztof Wańczyk
[email protected]
tel. +48 12 26 18 129
Piece do obróbki cieplnej
Piece indukcyjne wraz z układem chłodzenia INDU-
NABERTERM
THERM TF4000 do topienia stopów aluminium i miedzi
N150 oraz N200/WAX
oraz TF3000C do topienia staliwa, żeliwa oraz stopów
do wytapiania i wypalania
specjalnych:
form ceramicznych:
√ √wsad: max. 10 kg stopów żelaza, 8 kg stopów aluminium
√ √max. temperatura pracy:
√ √temperatura: max. 1200°C, 1700°C
odlewów
√ √moc: max. 30 kW, 40 kW
1300°C i 850°C
Cyclone II − Automatyczna linia do wykonywania warstwo-
System Vacuum Casting VC 3000D do wykonywania
wych form ceramicznych dla technologii wytapianych modeli.
form gipsowych i zalewania ich stopami metali nieżela-
Posiada dwie komory do obsypywania grawitacyjnego pia-
znych:
skiem, dwa niezależne zbiorniki na ciekłą masę ceramiczną
√ max. wymiary form: Ø300 mm, wysokość 500 mm
oraz komorę suszącą. Czas wykonania formy 4−6 h
√ √max. temperatura pracy: 1200°C
6
Centrum Projektowania i Prototypowania
Stanowiska
badawcze,
pomiarowe
i techniczne
Kierownik Pracowni:
mgr inż. Piotr Kowalski
Przenośny analizator NITON XL3t
Stanowisko do badania stabilności
[email protected]
900S GOLDD do badań nieniszczących
wymiarowej znormalizowanych pró-
tel. +48 12 26 18 128
składu chemicznego stopów metali:
bek z mas modelowych (rozwiązanie
√ oznaczenie zawartości takich pier-
autorskie):
Osoba do kontaktu:
wiastków, jak: Mg, Al, Si, P, S, Ti, V, Cr,
√ √równoczesny pomiar 6 próbek
mgr inż. Rafał Pabiś
Mn, Fe, Co, Ni, Cu, Zn, Ga, Se, Zr, Nb,
√√pomiar w temperaturze komory (20°C,
[email protected]
Mo, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb, Hf,
tel. +48 12 26 18 318
Ta, W, Re, Ir, Pt, Au, Pb, Bi
25°C, 30°C)
Cyfrowa wtryskarka próżniowa
Penetrometr cyfrowy P-CON-2 do
masy modelowej D-VWI
badania konsystencji wosków i parafin
W pełni sterowany proces wypełniania
zgodnie z normą PN-C-04161:1982
matrycy woskiem (temperatura, czas,
„Pomiar penetracji parafin i cerezyn”
i ciśnienie prasowania)
Komputerowe
wspomaganie
procesów
konstrukcyjnych
i odlewniczych
Kierownik Pracowni:
Programy MAGMAsoft i Flow 3D do
Program ANSYS do analizy konstrukcji
inż. Stanisław Pysz
analizy i optymalizacji parametrów pro-
odlewów w aspekcie naprężeń własnych
[email protected]
cesu odlewania
i eksploatacyjnych
tel. +48 12 26 18 313
7
Centrum Projektowania i Prototypowania
Laboratorium
fizykochemiczne
Osoba do kontaktu:
dr inż. Katarzyna Szczepaniak-Lalewicz
[email protected]
tel. +48 12 26 18 120
Lepkościomierz rotacyjny o regu-
Laboratoryjny młynek planetarny
lowanej prędkości ścinania (za-
do rozdrabniania na sucho lub na mo-
kres momentu obrotowego 0,03 μm–
kro próbek twardych, średniotwardych,
200 mNm, zakres prędkości obrotowej
miękkich, kruchych, ciągliwych, wilgot-
0–300 rad/s).
nych.
Aparat mierzy lepkość dynamiczną cie-
Średnica kulek mielących 0,5–40 mm.
czy i wosków w zakresie temperatury
Minimalna ilość próbki 10 ml, max. ilość
10–200°C, pomiar napięcia powierzch-
próbki 450 ml. Typowy czas mielenia
niowego cieczy i ciał stałych, pomiar
4 min. Pomiar ciśnienia i temperatu-
siły normalnej (0,005–50 N).
ry w misie podczas mielenia. Objętość
Zastosowanie wiskozymetru rotacyj-
misek: 1 × 80, 250, 500 ml, rozmiar
nego w sterowaniu jakością w procesie
próbki < 10 mm, rozdrobnienie końco-
rafinacji, w systemach zapewniania ja-
we < 1 µm.
kości półproduktów i wyrobów finalnych
Młynek ma zastosowanie do rozdrab-
w przemyśle odlewniczym, petroche-
niania ciał stałych w zawiesinie, aż do
micznym, farmaceutycznym, kosme-
uzyskania rozdrobnienia koloidalnego,
tycznym, spożywczym. W regulowaniu
do mieszania i perfekcyjnej homogeni-
lepkości oleju opałowego w elektrocie-
zacji emulsji i past.
płowniach, w sterowaniu procesami
drukowania przez określanie lepkości
tuszu.
Zestaw do makrofotografii z ruchomymi głowicami umożliwiającymi ruch translacyjny i obrotowy oraz mikroskop polaryzacyjny z ulepszonymi obiektywami
serii CFI 60 ze specjalnego szkła odprężanego: Achromat 4×, 10×, 20×, 40×,
100× oraz Plan Fluor Epi 5×, 10×, 20×, 50×, 100×.
Mikroskop polaryzacyjny NIKON Eclipse LV100POL to duży, stabilny mikroskop
polaryzacyjny do zaawansowanych prac badawczych i dla przemysłu, z możliwością
rozbudowy o wiele dodatkowych technik jednocześnie (np. kontrast Nomarskiego,
fluorescencję, ciemne pole, kontrast fazowy). Wszystkie obiektywy mają wysokie
apretury i jednocześnie duże odległości robocze.
Zastosowanie do badania cienkich warstw, małych próbek skał, minerałów, kruszców, struktur w metalografii.
8
Centrum Projektowania i Prototypowania
Laboratorium
fizykochemiczne
Osoba do kontaktu:
dr inż. Katarzyna Szczepaniak-Lalewicz
[email protected]
tel. +48 12 26 18 120
Laboratoryjny aparat wielopara-
Aparat Blaine’a do pomiaru powierzch-
metrowy pH/tlen/przewodnictwo
ni właściwej materiałów uziarnionych
pozwala na jednoczesny pomiar pH,
metodą przepływową.
potencjału redox, przewodnictwa, tem-
Zakres pomiarowy 300–8000 m 2/g.
peratury cieczy.
Za pomocą metody przepuszczalno-
Zakres pomiarowy 1–14 pH, 0–100°C,
ści powietrza (Blaine’a) mierzy się
0,0–2000 mS/cm.
powierzchnię właściwą cementu port-
Zastosowanie do oznaczania zawartości
landzkiego, wapna i podobnych prosz-
tlenu rozpuszczonego w cieczy.
ków (powierzchnię odniesioną do masy)
w porównaniu do powierzchni wzorca.
Oznaczanie powierzchni właściwej służy głównie do kontroli równomierności
procesu mielenia.
Analizator do pomiaru wielkości na-
Automatyczny wiskozymetr
Analizator wielkości cząstek Mas-
Ubbelohdego – Visco-Clock
terSizer 2000 do pomiarów próbek na
nocząstek w zakresie 0,6 nm–5 μm,
służy do pomiaru czasu przepływu
sucho (proszki) i na mokro (zawiesiny,
potencjału zeta (stabilności dysper-
i do pomiaru wstępnej automa-
maści).
tycznej analizy lepkości absolutnej
Zakres pomiarowy wielkości cząstek
sji) i masy cząsteczkowej w zakresie
1 · 10 3– 2 · 10 7 Da. Zakres temperatury
i względnej.
0,6–1000 µm.
pomiaru 2–90°C.
Czas przepływu jest ustalany
Aparat stosuje się w farmacji, ener-
Mała objętość próbki, jednorazowe cele
i wyświetlany z dokładnością 0,01
getyce, przemyśle materiałów budow-
pomiarowe, próbki barwne i absorbu-
sekundy. Dokładność rzędu 0,01%
lanych i mineralnych, w przemyśle
jące światło.
mierzonego czasu powoduje, że
spożywczym. Pełna zgodność z normą
Zastosowanie w farmacji, przemyśle
absolutna i względna lepkość jest
ISO 13320.
farmaceutycznym, odlewniczym, na-
zgodna z mierzoną przy niepew-
notechnologii, biotechnologii (badanie
ności na poziomie zaufania 95%.
białek, polimerów).
Zakres 0,35–10 000 mm 2/s (cSt).
ViscoClock jest zaprojektowany do
współpracy z rurkami wiskozymetrycznymi Ubbelohde i może być
obsługiwany we wszystkich termostatycznych łaźniach z przezroczystymi zbiornikami.
9
Centrum Badań Wysokotemperaturowych
Zespół aparaturowy
do badań zjawisk
powierzchniowych
ciekłych metali
i stopów
Kierownik Centrum:
prof. dr hab. inż. Natalia Sobczak
[email protected]
tel. +48 12 26 18 136
Stanowisko 1: W temperaturze do
Stanowisko 2: W temperaturze do
700°C; próżnia rzędu 10 -5 hPa lub
1500°C; próżnia rzędu 10 -6 hPa lub at-
atmosfera ochronna; obserwacja, reje-
mosfera ochronna; obserwacja kinetyki
stracja kinetyki zwilżania w płaszczyźnie
zwilżania w płaszczyźnie pionowej; do-
pionowej lub/i poziomej; jednoczesne
datkowe możliwości do realizacji bez-
wprowadzenie do komory 10 próbek
pośrednio w trakcie badań – oczyszcza-
(rozwiązanie autorskie)
nie kropli z powłoki tlenkowej poprzez
wyciskanie kropli z kapilary specjalnej
konstrukcji; rejestracja gazów resztkowych (rozwiązanie autorskie)
Badana kropla metalu na podłożu
ceramicznym
Stanowisko 3: jest przeznaczone do badań metali i stopów w wysokiej temperaturze w celu określenia całego kompleksu ich właściwości oraz wyjaśnienia skomplikowanych zjawisk fizykochemicznych zachodzących w wysokiej temperaturze
w układach typu ciekły metal/materiał ogniotrwały, tj.:
√ √gęstość, napięcie powierzchniowe, lepkość i rozszerzalność ciekłych i półciekłych metali
√ √skurcz metalu podczas krzepnięcia
√ √kinetyka zwilżania i rozpływania się ciekłych i półciekłych metali i stopów na
powierzchni materiałów wysokotopliwych
√ √kinetyka infiltracji ciał porowatych ciekłymi metalami
√ √stabilność i reaktywność ciekłych metali i stopów w kontakcie z materiałami
ogniotrwałymi.
Posiada następujące zalety:
√ √szeroki i unikalny zakres temperatury badań do 1800° C, co umożliwia badania
materiałów wysokotopliwych (stopy Fe, Ni, Ti, Mo, ciekłe szkło)
√ √próżnia 10 -7 hPa (rozwiązanie autorskie)
√ √możliwość realizacji jednocześnie dwóch metod pomiarowych – metody kropli leżącej i metody kropili wiszącej – pozwalających na określenie w jednym
eksperymencie kilku właściwości bądź zbadanie tej samej właściwości dwiema
10
Centrum Badań Wysokotemperaturowych
Zespół aparaturowy
do badań zjawisk
powierzchniowych
ciekłych metali
i stopów
metodami jednocześnie, co umożliwia w znaczny sposób zwiększyć wiarygodność
uzyskiwanych wyników
√ √możliwość realizacji badań w warunkach przepływowego gazu ochronnego
√ √możliwość realizacji osobnego nagrzewania badanej pary materiałów (podłoża
i próbki metalowej), co pozwala przeprowadzać wiarygodne badania układów
reaktywnych
√ √instalacja specjalnego manipulatora, umożliwiającego realizację, bezpośrednio podczas eksperymentu w komorze próżniowej, bezkontaktowego sposobu
wytwarzania kropli połączonego z procedurą oczyszczania kropli z powłok tlenkowych poprzez wyciskanie metalu z kapilary, która może być przemieszczana
Kierownik Centrum:
w kierunku pionowym; umożliwia to kontrolowaną zmianę odległości pomiędzy
prof. dr hab. inż. Natalia Sobczak
badanym podłożem a spadającą kroplą, dozowanie ilości wyciśniętego metalu
[email protected]
i w sposób znaczny udoskonala procedurę i możliwości badawcze takiego urzą-
tel. +48 12 26 18 136
dzenia
√ √instalacja specjalnego magazynu próbek wraz ze specjalnym manipulatorem
do transferu próbek w próżni, co pozwala zredukować czas niezbędny do osiągnięcia wymaganych warunków badań ponieważ odpada konieczność otwierania
komory próżniowej po każdym teście i ponownego pompowania dla osiągnięcia
wymaganego poziomu próżni
√ √możliwość przeprowadzenia serii prób w identycznych warunkach w przeciwieństwie do powszechnie stosowanego rozwiązania „jeden eksperyment na jedno
pompowanie”
√ √zwiększona wydajność i efektywność pracy urządzenia przy jednoczesnym
znacznym zmniejszeniu zużycia energii elektrycznej, gazu ochronnego wysokiej
czystości oraz wody, niezbędnych w pracy urządzenia
Stanowisko 4: Uniwersalne stanowisko wysokotemperaturowe do badań oddziaływania ciekłych metali i stopów z materiałami ogniotrwałymi (ciałami stałymi)
w warunkach izotermicznych i nieizotermicznych pozwala na odtwarzanie w warunkach laboratoryjnych procesów i parametrów spotykanych w przemyśle odlewniczym.
Składa się z dwóch niezależnych układów nagrzewania: układ grzewczy stolika
badawczego oraz układ grzewczy kapilary z ciekłym materiałem. Takie rozwiązanie konstrukcyjne pozwala na pracę w warunkach nieizotermicznych. Oba układy
grzania mogą niezależnie pracować od temperatury pokojowej do 1900°C.
Stanowisko wyposażone jest w układ kapilar do spektrometru masowego, co
pozwala na analizę gazów resztkowych w komorze badawczej przy ciśnieniach od
atmosferycznego do UHV.
Badanie realizowane są w warunkach UHV (ultrawysokiej próżni) lub przepływowym/stacjonarnym gazie niereaktywnym.
Jest przeznaczone do badań metali i stopów w wysokiej temperaturze w celu
określenia całego kompleksu ich właściwości oraz wyjaśnienia skomplikowanych
11
Centrum Badań Wysokotemperaturowych
Zespół aparaturowy
zjawisk fizykochemicznych zachodzących w wysokiej temperaturze w układach
do badań zjawisk
√ √gęstość, napięcie powierzchniowe, lepkość i rozszerzalność ciekłych i półcie-
powierzchniowych
√ √skurcz metalu podczas krzepnięcia
ciekłych metali
i stopów
Kierownik Centrum:
typu ciekły metal/materiał ogniotrwały, takich jak:
kłych metali
√ √kinetyka zwilżania i rozpływania się ciekłych i półciekłych metali i stopów na
powierzchni materiałów wysokotopliwych
√ √kinetyka infiltracji ciał porowatych ciekłymi metalami
√ √stabilność i reaktywność ciekłych metali i stopów w kontakcie z materiałami
ogniotrwałymi
√ √praca adhezji metodą pomiaru kąta zwilżania przy nachyleniu podłoża.
prof. dr hab. inż. Natalia Sobczak
Posiada następujące zalety:
[email protected]
√ √szeroki i unikalny zakres temperatury badań do 1900°C, co umożliwia badania
tel. +48 12 26 18 136
materiałów wysokotopliwych
√ √możliwość realizacji jednocześnie dwóch metod pomiarowych – metody kropli leżącej i metody kropili wiszącej – pozwalających na określenie w jednym
eksperymencie kilku właściwości bądź zbadanie tej samej właściwości dwiema
metodami jednocześnie, co umożliwia w znaczny sposób zwiększyć wiarygodność
uzyskiwanych wyników
√ √możliwość realizacji badań w warunkach przepływowego gazu ochronnego
√ √możliwość realizacji osobnego nagrzewania badanej pary materiałów (podłoża
i próbki metalowej), co pozwala przeprowadzać wiarygodne badania układów
reaktywnych
√ √instalacja specjalnego manipulatora, umożliwiającego realizację, bezpośrednio podczas eksperymentu w komorze próżniowej, bezkontaktowego sposobu
wytwarzania kropli, połączonego z procedurą oczyszczania kropli z powłok tlenkowych poprzez wyciskanie metalu z kapilary, która może być przemieszczana
w kierunku pionowym; umożliwia to kontrolowaną zmianę odległości pomiędzy
badanym podłożem a spadającą kroplą, dozowanie ilości wyciśniętego metalu
i w sposób znaczny udoskonala procedurę i możliwości badawcze takiego urządzenia
√ √instalacja specjalnego magazynu próbek wraz ze specjalnym manipulatorem do
transferu próbek w próżni, co pozwala zredukować czas niezbędny do osiągnięcia wymaganych warunków badań, ponieważ odpada konieczność otwierania
komory próżniowej po każdym teście i ponownego pompowania dla osiągnięcia
wymaganego poziomu próżni
√ √możliwość przeprowadzenia serii prób w identycznych warunkach w przeciwieństwie do powszechnie stosowanego rozwiązania „jeden eksperyment na jedno
pompowanie”
√ √zwiększoną wydajność i efektywność pracy urządzenia przy jednoczesnym
znacznym zmniejszeniu zużycia energii elektrycznej, gazu ochronnego wysokiej
czystości oraz wody, niezbędnych w pracy urządzenia.
Jest wykorzystywany w pracach o charakterze aplikacyjnym, takich jak:
√ √opracowanie komputerowej bazy danych właściwości termofizycznych przemysłowych stopów w stanie ciekłym, potrzebnej dla zakładów przemysłowych
wykorzystujących programy symulacji procesów krzepnięcia, odlewania, spawania i innych procesów metalurgicznych oraz stosujące technologie z udziałem
fazy ciekłej
√ √opracowanie składu chemicznego i technologii wytwarzania materiałów kompozytowych o osnowie metalowej lub ceramicznej opartych o technologie
z udziałem fazy ciekłej
√ √opracowanie sposobów wytwarzania połączeń różnorodnych materiałów metodami ciekło-fazowymi
√ √dobór lub opracowanie materiałów na oprzyrządowanie metalurgiczne (tygle,
formy i in.) charakteryzujących się wysoką żywotnością
√ √dobór lub opracowanie pokryć technologicznych lub barierowych
12
Centrum Badań Wysokotemperaturowych
Aparatura do
badania powierzchni
materiałów i analizy
składu chemicznego
Osoba do kontaktu:
dr inż. Aleksandra Siewiorek
[email protected]
tel. +48 12 26 18 135
Mikroskop ze skanującą sondą NTEGRA THERMA z możliwością badań
materiałowych w podwyższonej temperaturze jest przeznaczony do badania i obrazowania właściwości powierzchni materiałów, metali, stopów, ceramiki,
kompozytów oraz polimerów w zakresie temperatury do 350°C:
√ √zakres temperatury badań 20‒350°C
√ √obszar pomiarowy: 100 × 100 μm
√ √pomiar chropowatości powierzchni ±5 μm
√ √prowadzenie badań dwoma metodami: kontaktową (contact) i bezkontaktową
(semicontact).
Pozwala na:
√ √obrazowanie wyników badań w postaci obrazów 2D i 3D
√ √pomiar metodą kontaktową takich właściwości, jak:
• topografia powierzchni
• zmiany sił tarcia pomiędzy tipem a badaną powierzchnią – lateral force (friction force)
• lokalne zmiany modułu sprężystości – force modulation (local elasticity).
√ √pomiar metodą bezkontaktową takich właściwości, jak:
• topografia powierzchni
• obraz fazowy (powierzchniowe zmiany składu chemicznego i/lub odkształcenia
plastycznego) – phase image
• obrazowanie zmian ułożenia domen magnetycznych na powierzchni – magnetic force
• obrazowanie zmian w przewodnictwie elektrycznym powierzchni – electrostatic force
• obrazowanie zmian w pojemności elektrostatycznej powierzchni – capacitance
√ √wykonywanie litografii
Jest wykorzystywany w pracach o charakterze badawczym, tj.:
√ √zmiany właściwości powierzchni podczas nagrzewania do temperatury 350°C
√ √powierzchniowe zmiany wywołane wcześniejszym wygrzewaniem w komorze
próżniowej w wysokich temperaturach
√ √określenie zmian na powierzchni materiału stałego po oddziaływaniu
z ciekłym metalem lub stopem w wysokiej temperaturze
Stanowisko aparaturowe jest zgodne ze standardem: ISO 9001:2000.
Skaningowy mikroskop elektronowy SEM wraz z analizatorem składu chemicznego EDX (Quantax 70) do badania materiałów proszkowych, kompozytów, metali
i stopów:
√√powiększenie: 15–30 000×
√√napięcie: 5–15 kV
√√wysokiej czułości półprzewodnikowy detektor BSE umożliwiający obserwację
w 4 różnych trybach
√√analizy EDX, WD = 8,5 mm
√√możliwość badania materiałów zarówno przewodzących, jak i nieprzewodzących
13
Centrum Badań Wysokotemperaturowych
Aparatura do
badania powierzchni
materiałów i analizy
składu chemicznego
Osoba do kontaktu:
dr inż. Aleksandra Siewiorek
Stanowisko do napylania powierzch-
Spektrometr Ramanowski pozwala
[email protected]
ni próbek wykorzystywane do nanosze-
na pomiar topografii próbek metodami
tel. +48 12 26 18 135
nia cienkich warstw (filmów) zarówno
mikroskopii skaningowej ze skanują-
metalicznych (Cu), jak i węglowych na
cą sondą (SPM) z równoczesną ana-
próbki przeznaczone do badań metodą
lizą składu chemicznego związków na
skaningowej mikroskopii elektronowej
powierzchni, szczególnie materiałów
(uzyskanie lepszej emisji elektronów
ceramicznych, polimerowych i biolo-
wtórnych z powierzchni, eliminacja
gicznych:
efektu „ładowania się” powierzchni)
√ √laser jednomodowy o długości fali
473 z polaryzatorem liniowym oraz
zestawem filtrów (Plasma Line i RamanEdge)
√ √przetwornik CCD, chłodzony metodą
Peltier z ultraniskim generowaniem
szumów, QE do 95%
√ √na kanale pomiarowym (zakres:
450–1050 nm):
• zmotoryzowana w płaszczyźnie XYZ
soczewka obiektywu dla pinhole’a
• zmotoryzowany dwuosiowy pinhole
√ √spektrometr:
Mikroskop optyczny z funkcją obrazowania 3D do badania topografii po-
• optyka o wysokiej refleksyjności,
zakres 450–1050 nm
wierzchni materiałów posiadający obiek-
• siatki dyfrakcyjne z powłokami Al
tyw o wysokiej rozdzielczości i ostrości
(na zmotoryzowanym uchwycie)
w zakresie powiększeń do 2500×. Urzą-
o gęstościach: 150 l/mm, 600 l/mm,
dzenie posiada możliwość obserwacji
1800 l/mm, Echelle (dla ultrawy-
w jasnym i ciemnym polu, polaryzacji, możliwość przesuwania obiektywu
w osi Z. Mikroskop wyposażony jest w
sokiej spektralnej rozdzielczości)
√ √wielkość plamki z obszaru pomiarowego 50 nm
oprogramowanie do tworzenia obrazów
√ √obszar skanowania 90 × 90 um
3D z możliwością nagrywania filmów
√ √laser jednomodowy o długości fali
oglądanych próbek, a także możliwością
473 nm
oglądania (porównywania) przynajmniej
√ √równoczesny pomiar topografii po-
4 obrazów jednocześnie. Istnieje moż-
wierzchni z jakościową analizą składu
liwość mierzenia: odległości, kątów,
fazowego powierzchni:
promieni krzywizny, wysokości/głębo-
• Ra < 10 mm
kości próbki.
• średnica plamki lasera dla spektrometrii ramanowskiej 500 nm
√ √siatki dyfrakcyjne:
• 1800/600
• 600/600
• 150/500
• Eschele
14
Centrum Badań Wysokotemperaturowych
Aparatura do
badania lutowności
Osoba do kontaktu:
dr inż. Artur Kudyba
[email protected]
tel. +48 12 26 18 134
Jonograf CONTAMINO CT 100 sto-
Aparat do badania lutowności
sowany do badań poziomu zanieczysz-
MENISCO ST88 metodą zanurzeniową
czeń jonowych powierzchni płytek
(WB – Wetting Balance Test) w zakresie
obwodów drukowanych oraz układów
temperatury 21–450°C z topnikiem i/lub
elektronicznych typu BGA wg standardu
gazem ochronnym; pozwala na pomiar
MIL-P-288009
lutowności zarówno podłoży (PCB),
jak i elementów (SMD) oraz analizę
i optymalizację procesu lutowania pod
względem parametrów technologicznych
(temperatura, podłoże, lutowie, topnik),
a także weryfikację uzyskanych wyników
wg standardów IPC/ECA J-STD-002C,
IPC J-STD-003B, IPC J-STD-004B,
J-STD-005, IPC J-STD-006B
Aparatura do badań
przemian fazowych
i analizy termicznej
Osoba do kontaktu:
dr inż. Marta Homa
[email protected]
tel. +48 12 26 18 135
Dylatometr wysokotemperaturo-
Dylatometr hartowniczy RITA L78
wy DIL 402C/4/G przeznaczony do
przeznaczony do identyfikacji i analizy
badań dylatometrycznych metali, sto-
przemian fazowych zachodzących w sta-
pów, materiałów ceramicznych (np. mas
nie stałym; określenia temperatury cha-
formierskich), polimerów i kompozy-
rakterystycznych przemian fazowych;
tów oraz materiałów ciekłych w zakre-
określenia współczynników rozszerzal-
sie temperatury 20‒1600°C zgodnie
ności liniowej w stanie stałym; kon-
z międzynarodowymi standardami
strukcji wykresów dylatometrycznych
DIL 51 045, ASTM E831, ASTM E228
CHT, CTPc i CTPi w zakresie temperatury
20‒1600°C zgodnie z międzynarodowym
standardem ASTM A1033-04
Analizator termiczny STA 449 F3
Jupiter sprzężony z QMS 403C Aëolos
przeznaczony do badania TG-DTA-DSC-Cp metali, stopów, ceramiki, polimerów i kompozytów w szerokim zakresie
temperatury 20−1600°C w atmosferze
Ar, powietrza, tlenu, SO 2, H 2S, CO 2,
amoniaku i próżni do 10-2 mbar zgodnie
z międzynarodowymi standardami
ASTM E1131, DIN 51006, ASTM E914
15
Centrum Badań Wysokotemperaturowych
Aparatura do badań
przemian fazowych
i analizy termicznej
Osoba do kontaktu:
dr inż. Marta Homa
[email protected]
tel. +48 12 26 18 135
Uniwersalny zestaw aparaturowy do
Różnicowy kalorymetr skaningo-
badania przewodnictwa temperatu-
wy 404C Pegasus przeznaczony do
rowego i cieplnego materiałów me-
badań metodą pomiaru przepływu cie-
todą laserową LFA 427 przeznaczony
pła (Heat flux DSC) w zakresie tem-
do badania współczynnika przewod-
peratury 20‒1500°C metali, stopów,
nictwa temperaturowego – a(T) oraz
ceramiki, polimerów i kompozytów w
współczynnika przewodnictwa cieplne-
atmosferze Ar lub próżni max. 4 mbar
go – λ(T) laserową metodą impulsową
zgodnie z standardami ASTM E967,
metali, stopów, ceramiki, polimerów,
ASTM E968, ASTM E793, ASTM D3895,
kompozytów w zakresie temperatury
ASTM, D3417, ASTM D3418, DIN 51004,
od 20°C do 1500°C w warunkach prze-
DIN 51007, DIN 53765; umożliwia okre-
pływu gazu ochronnego, w atmosferze
ślenie temperatur charakterystycznych
utleniającej (powietrze, tlen i in.) lub
i efektów cieplnych reakcji. Próżniosz-
próżni do 10 -4 mbar zgodnie z stan-
czelna konstrukcja systemu pieca
dardami ASTM E-1461, DIN EN 821,
umożliwia rejestrację ilościowych en-
DIN 30905. Możliwość badania materia-
talpii (∆H) i ciepła właściwego (Cp) oraz
łów półprzezroczystych, wielowarstwo-
osiągnięcie optymalnych, powtarzalnych
wych (3 warstwy), sproszkowanych oraz
linii bazowych – podstawowego wymogu
ciekłych metali.
dokładnego pomiaru (Cp).
Oprogramowanie PanDat
Program HSC służy do obliczania che-
Nowoczesne oprogramowanie do obli-
micznych równowag pomiędzy czystymi
czeń termodynamicznych, diagramów
i idealnymi związkami. HSC wykorzy-
fazowych i symulacji właściwości syste-
stuje do obliczeń entalpię (H) oraz en-
mów wieloskładnikowych, które pozwala
tropię (S) oraz pojemność cieplną (Cp)
na prowadzenie w sposób kontrolowa-
związków. W wielu przypadkach oblicze-
ny prób i eksperymentów (oszczędność
nia te wykorzystywane są do symula-
materiałów, energii i czasu) w oparciu
cji reakcji chemicznych zachodzących
o wiedzę w zakresie parametrów termo-
w czasie trwania procesów technologicz-
dynamicznych zastosowanych w danych
nych ze względu na swoją dokładność
badaniach związków i układów, pozwoli
obliczeniową i praktyczne zastosowanie
na znaczne zmniejszenie kosztów wy-
uzyskanych wyników.
konywanych eksperymentów oraz wyjaśnienie części problemów (związanych
z termodynamiką układów)
16
Centrum Badań Wysokotemperaturowych
Aparatura do
badań korozji
wysokotemperaturowej
Osoba do kontaktu:
dr inż. Tomasz Dudziak
Dwa piece rurowe CTF 12/100/900
Waga analityczna wysokiej rozdziel-
[email protected]
używane do badań korozji materiałów
czości CPA 225D-0CE wyróżnia się
tel. +48 12 26 18 140
w wysokich temperaturach w różnych
szybkością i powtarzalnością pomia-
atmosferach: powietrze, para wodna,
rów oraz zminimalizowanym wpływem
środowiska agresywne, mgła solna.
czynników zewnętrznych na stabilność
Maksymalna temperatura pracy 1200°C
pomiaru. Seria CPA ma cztery cyfrowe
filtry i poziomy dostosowania do miejsca
instalacji i użytkowania. Wbudowane,
przyjazne dla użytkownika aplikacje zapewnią cenne wsparcie dla zaawansowanych wymogów, takich jak: ważenie
w procentach, obliczanie masy netto
całego preparatu, konwersja jednostek
masy, zmiana jednostek ważenia, filtr
antywstrząsowy, przeliczanie procentowe.
Urządzenia do
przygotowania
zgładów
metalograficznych
Osoba do kontaktu:
dr inż. Tomasz Dudziak
Przecinarka precyzyjna stołowa
Unipol – 802, Struers DP-10
[email protected]
z funkcją szlifowania, zaprojektowa-
Urządzenia są wyposażone w tarcze
tel. +48 12 26 18 140
na do delikatnego cięcia precyzyjnego
obrotowe o maksymalnej prędkości do
różnych materiałów przed badaniami
250 obr/min
oraz do przygotowania zgładów metalograficznych do dalszych obserwacji
analitycznych
Precyzyjna szlifierko-polerka umożliwia mechaniczną obróbkę materiałów
przed badaniami oraz po badaniach. Urządzenie jest wyposażone w zestaw tarcz
o różnej gradacji, które są przeznaczone do szlifowania wstępnego, a następnie
do polerowania precyzyjnego, o średnicy 20 cm pokrytych folią magnetyczną,
prędkość obrotowa 30‒300 obr/min z możliwością regulacji co 10 obr/min. Urządzenie posiada głowicę, za pomocą której jest możliwość wykonania 1–5 zgładów
metalograficznych jednocześnie.
17
Zespół Laboratoriów Badawczych
Aparatura badawcza
Kierownik Zespołu Laboratoriów Badawczych:
dr hab. inż. Marzanna Książek, prof. IOd
[email protected]
tel. +48 12 26 18 229
Jednoczesny analizator węgla i siar-
Jednoczesny analizator azotu, tlenu
ki CS 600 stosowany do jednoczesnego
i wodoru TCH 600 stosowany do jed-
oznaczania zawartości węgla oraz siar-
noczesnego oznaczania zawartości tle-
ki w stalach, żeliwach, stopach meta-
nu, azotu i wodoru w metalach, stalach,
li nieżelaznych, jak również w innych
żeliwach, stopach metali nieżelaznych
stałych materiałach niemetalicznych,
oraz w różnorakich stałych materiałach
takich jak: cement, wapń, rudy, cera-
niemetalicznych:
mika i inne:
√ √zakres pomiarowy tlenu dla naważki
√ √zakres pomiarowy węgla dla naważki
1 g 0,6 ppm do 6,0%
√ √zakres pomiarowy siarki dla naważki
1 g 0,6 ppm do 0,4%
1 g 0,05 ppm do 5,0%
√ √zakres pomiarowy azotu dla naważki
1 g 0,05 ppm do 3,0%
√ √zakres pomiarowy wodoru dla naważki 1 g 0,1 ppm do 0,25%
Spektrometr absorpcji atomowej SOLAAR M6 przeznaczony do analizy składu
chemicznego różnych materiałów po uprzednim przeprowadzeniu do roztworu.
Umożliwia:
√ √oznaczanie zawartości makropierwiastków przy zastosowaniu głównie atomowej
spektrometrii absorpcyjnej z atomizacją w płomieniu zarówno powietrze-acetylen,
jak i acetylen-podtlenek azotu (F-AAS), w zakresach od 0,0001 do kilku procent
√ √oznaczanie śladowych i ultraśladowych ilości pierwiastków w materiałach przy
zastosowaniu atomowej spektrometrii absorpcyjnej z atomizacją elektrotermiczną (GF-AAS), w zakresie oznaczalności na poziomie 0,1 µg/l, a nawet dla
niektórych pierwiastków 0,05 µg/l
√ √oznaczanie zawartości metali w próbkach środowiskowych
Kamera termowizyjna przeznaczona
do badań różnych procesów, w których
wydziela się ciepło, zakres pomiarowy
od -40°C do 2000°C
18
Zespół Laboratoriów Badawczych
Aparatura badawcza
Kierownik Zespołu Laboratoriów Badawczych:
dr hab. inż. Marzanna Książek, prof. IOd
[email protected]
tel. +48 12 26 18 229
Optyczny spektrometr emisyjny ze
Optyczny spektrometr emisyjny ze
wzbudzeniem iskrowym ARL MA prze-
wzbudzeniem jarzeniowym GDS
znaczony do jednoczesnego oznaczania
850A przeznaczony do jednoczesnego
zawartości 11 pierwiastków w stalach,
oznaczania zawartości 36 pierwiastków
staliwach i żeliwach niskostopowych,
w stopach metali nieżelaznych w zakre-
w y s o ko s t o p o w yc h ,
m a n g a n o w yc h
sach analitycznych zależnych od po-
w zakresach analitycznych zależnych od
siadanych wzorców i wymagań klienta.
posiadanych wzorców i wymagań klienta
Zastosowanie opcjonalnej przystawki
RF (źródło wysokiej częstotliwości) daje
„Nos elektroniczny” – ultraszyb-
możliwość analizowania materiałów nie-
ki przenośny chromatograf gazowy
przewodzących, powłok metalicznych
przeznaczony do badania zasięgu
na nieprzewodnikach oraz powłok or-
i stopnia uciążliwości odorów ge-
ganicznych na materiałach przewodzą-
nerowanych w odlewniach i innych
cych. Specjalistyczne oprogramowanie
obiektach.
umożliwia analizę składu chemicznego
Urządzenie pozwala na identyfika-
w funkcji odległości od powierzchni,
cję w czasie rzeczywistym ponad
tzw. analiza profilowa (QDP). Optymal-
700 związków organicznych wcho-
na grubość powłoki w analizie profilowej
dzących w skład zapachów.
wynosi 10 nm–50 µm.
Zalety:
√ √krótki czas analizy (10 s)
√ √wykrywalność związków na poziomie ppb
√ √mobilność
√ √uniwersalność pomiarów (możliwość stosowania w różnych dziedzinach gospodarki)
Stanowisko do badań na mikrosko-
Mikroskop metalograficzny Axio
pie stereoskopowym przeznaczone do
Observer Z1m stosowany do bada-
badania przełomów i innych powierzchni
nia mikrostruktury metali i ich stopów,
chropowatych.
kompozytów, połączeń metal-ceramika
Umożliwia obserwację topografii po-
i innych w zakresie powiększeń od 12,5×
wierzchni w zakresie od 7× do 45×
do 1600×, z zastosowaniem różnych
i akwizycję obrazu za pomocą aparatu
technik obserwacji: jasne i ciemne pole
fotograficznego Canon A64.
widzenia, kontrast różnicowy, światło
spolaryzowane
19
Zespół Laboratoriów Badawczych
Aparatura badawcza
Kierownik Zespołu Laboratoriów Badawczych:
dr hab. inż. Marzanna Książek, prof. IOd
[email protected]
tel. +48 12 26 18 229
Skaningowy mikroskop STERREOSCAN 420 z mikroanalizatorem rentgenowskim EDS LINK ISIS 300
Skaningowy mikroskop stosowany do obserwacji topografii powierzchni szorstkich:
√ √próbki – przewodzące powierzchniowo, wymiary – max. 2 × 2 × ≤ 1 cm
√ √parametry – detektor elektronów wtórnych (SE), napięcie przyspieszające:
10–30 kV, zdolność rozdzielcza: 6 nm.
Mikroanalizator rentgenowski EDS LINK ISIS 300 stosowany do określania składu
chemicznego w mikroobszarach, jakościowe i ilościowe (d ≥ 2 m, V > 100 m 3):
√ √próbki – przewodzące powierzchniowo, wymiary: max. 2 × 2 × ≤ 1 cm, określenie
ilościowe: zgład polerowany
√ √parametry – zdolność rozdzielcza detektora: 133 eV (przy 5.9 keV), granice
wykrywalności: jakościowa: Z = 4 (beryl) – Z = 92 (uran), ilościowa: 15 < Z <
25 - 0,05 - 0,1%, Z < 15,Z > 25 - 0,1 - 0,4%
Stanowisko do badań wytrzyma-
Maszyna wytrzymałościowa stero-
Uniwersalne twardościomierze wraz
łości dynamicznej przeznaczone
wana programowo, pracująca w oparciu
z wyposażeniem przeznaczone do po-
do badania udarności wg metody
o system hydropulsowy z piecem i ko-
miaru twardości metodami statycznymi:
Charpy’ego materiałów, takich jak:
morą niskotemperaturową, stosowana
√ √Vickersa: HV 5, HV 10 , HV 30
metale, stopy metali i kompozyty
do badań mechanicznych: statyczna
√ √Brinella: średnica kulki 2,5 mm,
w zakresie temperatury od -100°C
próba rozciągania w temperaturze od
do 500°C. Początkowa energia
-60°C do 1000°C, ściskania i zgina-
√ √Rockwella: skala C i B
młota 300 J. Zastosowanie próbek
nia w temperaturze otoczenia (rów-
√ √obciążenie maksymalne: 250 kG
standardowych z karbem V lub U.
nież oparciu o próbę niskocyklową).
i 3000 kG, możliwość programowania
Przy zastosowaniu ekstensometrów i
przebiegu siły w cyklu pomiarowym
techniki tensometrii oporowej możli-
w funkcji np. czasu i automatyczne
wość oznaczania, np. umownych granic
ustawienie ostrości odcisku na ma-
sprężystości i plastyczności, modułu E,
tówce z możliwością korekty ręcznej
liczby Poissona.
20
5 mm i 10 mm
Zespół Laboratoriów Badawczych
Aparatura badawcza
Kierownik Zespołu Laboratoriów Badawczych:
dr hab. inż. Marzanna Książek, prof. IOd
[email protected]
tel. +48 12 26 18 229
Stanowisko do badań nieniszczących metodą tomografii komputerowej
„Nanotom”
Zastosowanie w inżynierii materiałowej, mikromechanice, elektronice, geologii,
biologii i medycynie.
Stanowisko charakteryzuje się wysoką rozdzielczością (0,5 µm), co pozwala na
zdobycie szczegółowych informacji na temat wewnętrznej struktury obiektu, w tym
morfologii defektów i umiejscowienia ich w przestrzeni materiału oraz pewnych
cech mikrostruktury, takich jak np. nieciągłości wewnętrzne i stopień sferoidyzacji
grafitu w odlewach żeliwnych. Dzięki rozdzielczości przestrzennej zobrazowań 3D
do 500 nm możliwe jest przeprowadzenie precyzyjnej analizy ilościowej budowy
strukturalnej badanych elementów, wprowadzając system trójwymiarowego obrazowania wyników badań.
Stanowisko do badań nieniszczących metodą tomografii komputerowej
V│Tome│x L-450
Zastosowanie w badaniach nieniszczących odpowiedzialnych części i urządzeń.
Stanowisko to jest również podstawowym narzędziem do realizacji prac badawczo-rozwojowych oraz wdrożeniowych, w zakresie opracowywania innowacyjnych
technologii wykonywania odlewów z różnych tworzyw odlewniczych.
Umożliwia ocenę nieciągłości wewnętrznych z dokładnością do 2 µm, utworzenie
obrazów przekrojowych (2D) i przestrzennych (3D), wykonywanie pomiarów
geometrycznych (pomiar grubości ścianek i wielkości wad, porównywanie wartości nominalnych/rzeczywistych), rozróżnienie materiałów o różnej gęstości, jak
i odwzorowanie struktur, które trudno odwzorować innymi technikami oraz wykorzystanie wyników badań w inżynierii odwrotnej (Reverse Engineering).
21
Zakład Stopów Metali Nieżelaznych
Odlewanie w stanie
stało-ciekłym
Osoba do kontaktu:
dr inż. Piotr Dudek
[email protected]
tel. +48 12 26 18 193
Stanowisko do wytwarzania odlewów prasowanych w stanie ciekłym wraz z modułem do wytwarzania wlewków
o strukturze rheocast, służące do wykonywania odlewów o podwyższonych właściwościach użytkowych pod wysokim
ciśnieniem rzędu 200 MPa i masie 1–9 kg
Nowoczesne
technologie
odlewnicze
metali lekkich
Osoba do kontaktu:
mgr inż. Piotr Długosz
[email protected]
tel. +48 12 26 18 192
Unikalne urządzenie do badania odporności materiałów na szoki cieplne
(rozwiązanie autorskie):
√ √maksymalna ilość próbek: 12
√ √zakres temperatury: 20–900°C
√ √pomiar parametrów pracy w czasie rzeczywistym
Wysokoenergetyczny
młyn
kulowy do mechanicznego stopowania – mechanical alloying
(rozwiązanie autorskie):
√ √dwie komory o pojemności 5 l
√ √pomiar parametrów pracy w czasie rzeczywistym
Prototyp urządzenia do wytwarzania materiałówo ukierunkowej porowatości – „gazarów” (rozwiązanie autorskie):
√ √pojemność tygla: 100 cm 3
√ √maksymalne ciśnienie pracy: 50 atm
√ √temperatura pracy: 1500°C
√ √pełna automatyka procesu
22
Zakład Stopów Metali Nieżelaznych
Technologie odlewania
ciśnieniowego stopów
Al, Mg, Zn, Cu
Kierownik Zakładu:
dr inż. Aleksander Fajkiel
[email protected]
tel. +48 12 26 18 284
Stanowisko eksperymentalne do
Uniwersalne stanowisko do pomiaru
topienia i odlewania stopów Mg-Li
i sterowania procesami cieplnymi
w gazowej atmosferze ochronnej (Ar
umożliwia m.in.:
i SF6) umożliwia uzyskiwanie wysoko-
√ √rejestrowanie procesu nagrzewania/
oporowy o mocy ok. 5 kW i pojemności
√ √rejestrację krzywych temperaturo-
tygla ok. 3 kg stopów Mg. Układ regu-
wych podczas procesu przesycania
jakościowych stopów magnezu. Piec
krzepnięcia metali
lacji temperatury w tyglu pozwala na
w zależności od zastosowanej cieczy
jej stabilizację z dokładnością ±2ºC.
√ √rejestrowanie i sterowanie w cza-
Możliwość mechanicznego mieszania
sie rzeczywistym (pętla sprzężenia
stopów podczas wytopu, co zapobiega
zwrotnego) urządzeń i maszyn od-
segregacji dodatków stopowych (roz-
lewniczych
wiązanie autorskie).
Stanowisko do ciśnieniowego odle-
Urządzenie do kontroli jakości cie-
wania stopów aluminium, magnezu,
kłych stopów aluminium wykonują-
cynku i miedzi, w oparciu o poziomą,
ce szybkie (czas trwania ok. 1 minuty)
zimnokomorową maszynę ciśnieniową
pomiary poziomu zagazowania (H 2 )
o sile zwierania 160 ton
w oparciu o metodę pierwszego pęcherzyka, indeksu gęstości oraz zawartości
zanieczyszczeń niemetalicznych (Drosstest)
Piec do topienia i recyklingu stopów magnezu
w gazowej atmosferze ochronnej przeznaczony głównie
do topienia złomu obiegowego stopów magnezu (z wyjątkiem wiór, proszków i bardzo drobnych frakcji). Topienie złomu magnezu odbywa się pośrednio, tzn. od tygla
nagrzewanego indukcyjnie. Częstotliwość prądu obwodu
głównego − grzewczego wynosi 3,0−4 kHz, natomiast moc
znamionowa – 40 kW. Pojemność tygla wynosi ok. 40 kg
złomu Mg. Temperatura tygla mierzona jest za pomocą
termopary, a jej sterowanie odbywa się za pomocą regulatora temperatury (rozwiązanie autorskie).
23
Zakład Stopów Żelaza
Piece
do topienia
Osoba do kontaktu:
mgr inż. Waldemar Uhl
[email protected]
tel. +48 12 26 18 304
KOPP – próżniowy dwukomorowy
Piec indukcyjny średniej częstotli-
piec indukcyjny średniej częstotli-
wości o mocy 100 kW wyposażony
wości do odlewania precyzyjnego. Piec
jest w trzy tygle, w których można to-
jest wyposażony w tygiel o pojemności
pić stopy żelaza oraz metali ciężkich
40 kg umożliwiający topienie stopów
o masie do 100 kg i do 40 kg oraz tygiel
oraz stół podnoszony i obracany hy-
grafitowy umożliwiający topienie stopów
draulicznie, umożliwiający podawanie
miedzi i aluminium
form do zalewania.
Piece
do obróbki
cieplnej
Osoba do kontaktu:
mgr inż. Jacek Wodnicki
[email protected]
tel. +48 12 26 18 197
Piec komorowy typu POK umożliwiający obróbkę cieplną do temperatury 1000°C, o wymiarach komory 740 × 540 × 1200 mm, z atmosferą naturalną. Piece wgłębne typu PEGat
700/3 i PEGat 950/2, w których można osiągnąć temperaturę
odpowiednio do 700°C i do 950°C. W piecach tych możliwe jest
stosowanie atmosfery ochronnej N2.
Piec Multitherm N41/M:
√√wymiary retorty: 320 × 450 × 150 mm
√√temperatura: do 1080°C
√√atmosfera ochronna N2
24
Zakład Stopów Żelaza
Linia
technologiczna
do wytwarzania
żeliwa ADI
Osoba do kontaktu:
mgr inż. Jacek Wodnicki
[email protected]
tel. +48 12 26 18 197
Linia technologiczna do obróbki cieplnej żeliwa sferoidalnego w procesie
wytwarzania żeliwa ADI (rozwiązanie autorskie).
W skład linii wchodzą: piec komorowy do procesu austenityzacji żeliwa, wanna solna
do hartowania z przemianą izotermiczną, urządzenie do mycia i suszenia oraz ładowarka wsadu:
√ √max. ładowność: 350 kg (brutto)
√ √wymiary przestrzeni użytecznej: 610 × 910 × 460 mm
Aparatura
kontrolno-pomiarowa
Osoba do kontaktu:
mgr inż. Krzysztof Jaśkowiec
[email protected]
tel. +48 12 26 18 304
Przenośne zestawy do pomiaru temperatury
Pirometr emisyjny Raynger
ciekłego metalu:
ST80:
√ √skład zestawu: termopary Pt/PtRh oraz mierniki
√ √zakres pomiarowy: od -32°C
do 760°C
cyfrowe
√ √zakres pomiarowy: od 400°C do 1800°C
√ √zastosowanie: pomiar temperatury stygnących odlewów,
form etc.
Stanowisko rejestrująco-pomiarowe MrAC15
umożliwia:
√ √rejestrowanie krzywych stygnięciach i ich badanie
√ √analizę procesów stygnięcia w celu opracowania
technologii odlewania
√ √przeliczanie napięcia pomiarowego na parametry
fizyczne w czasie rzeczywistym.
Urządzenie współpracuje z termoparami typu:
R, S, B, J, T, K. Szybkość próbkowania mieści się
w zakresie 0,1–3600 s (wybierany rastrowo).
25
Zakład Stopów Żelaza
Systemy pomiarowe
Osoba do kontaktu:
mgr inż. Mieczysław Kuder
[email protected]
tel. +48 12 26 18 189
Hydris.NET – system do pomiaru wolnego wodoru w stopach
żelaza w stanie ciekłym, przy użyciu jednorazowych próbników
Hydris i specjalnej lancy, z wykorzystaniem czystego azotu jako
gazu nośnego; bardzo duża dokładność wyników pomiarów
rzędu 0,1 ppm i ich powtarzalność
Pomiar zawartości wodoru w ciekłym żeliwie w warunkach przemysłowych
Pomiar aktywności tlenu w warun-
Celox-Foundry – system pomiarowy do bezpośredniego po-
kach przemysłowych
miaru aktywności tlenu w ciekłym żeliwie i temperatury, przy
użyciu jednorazowych czujników CF-Nod oraz lancy wibracyjnej; bardzo duża czułość pomiarowa – możliwość zastosowania
dla żeliwa sferoidalnego i wermikularnego
a)
b)
ATAS – system pomiarowo-analityczny do analizy termicznej
Kubki Quik-Cup podczas analizy krzepnięcia systemem
wszystkich rodzajów żeliwa: wyznaczanie charakterystycznych
ATAS (a) oraz ekran programu ATAS z krzywymi krzep-
punktów na krzywej krzepnięcia próbki stopu w jednorazowym
nięcia; jedną kompletną i drugą w trakcie wykreślania
czujniku kubkowym; porównanie wyników z optymalnymi
parametrami, znajdującymi się w bazie danych programu, generowanie oceny jakości metalurgicznej stopu; prognozowanie
możliwości powstania wad typu skurczowego; sugerowanie
środków zaradczych
26
Zakład Stopów Żelaza
Aparatura
do badań
materiałowych
metali i stopów
Osoba do kontaktu:
Urządzenie do badania odporności na zmęczenie cieplne tworzyw me-
mgr inż. Andrzej Pytel
talowych, szczególnie stopów żelaza, w tym żeliwa z grafitem płatkowym,
[email protected]
z grafitem wermikularnym, kulkowym bez dodatków i z dodatkami stopowymi,
tel. +48 12 26 18 239
a także stopów niklu i kobaltu w zakresie od temperatury pokojowej do 1000°C
(rozwiązanie autorskie).
Urządzenie jest przystosowane do grzania oporowego próbek (prąd maksymalny
330 A, z możliwością rozbudowy do 1000 A) i chłodzenia sprężonym powietrzem
lub innym medium chłodzącym. Cykle nagrzewania i chłodzenia są powtarzane aż
do pęknięcia próbki. Oprócz rejestracji cykli cieplnych, świadczących o odporności
danego tworzywa na zmęczenie cieplne, jest możliwość pomiaru w próbce takich
wartości, jak: prądu, napięcia, rezystancji, naprężeń, wydłużenia i modułu Younga.
System kontroli, sterowania i zapisu komputerowego danych zapewnia stabilną
i pewną pracę urządzenia.
Osoba do kontaktu:
Stanowisko do oceny struktury żeliwa: obserwacja zgładów metalograficznych
mgr inż. Mieczysław Kuder
przy powiększeniach 100–500×; możliwość wykonania mikrofotografii; analiza
[email protected]
obrazu z zastosowaniem programu LUCIA v. 4.82 – możliwość ilościowej oceny
tel. +48 12 26 18 189
podstawowych składników struktury stopów (uzyskane dane mogą dotyczyć każdego poszczególnego wydzielenia lub wartości średniej dla wszystkich wydzieleń)
a)
b)
Stanowisko do oceny struktury żeliwa (a); ekran programu LUCIA z wynikami
pomiaru (wartości średnie) grafitu oraz rozkładu stopnia okrągłości (circularity)
wydzieleń grafitu (b)
Osoba do kontaktu:
Przenośny aparat do pomiaru twardości na zasadzie
mgr inż. Jacek Wodnicki
metody Rockwella – DYNATEST SC:
[email protected]
√ √z czytnikiem cyfrowym i zapisem wyników pomiarów
tel. +48 12 26 18 197
√ √pomiary: wgłębnikiem diamentowym, wgłębnikiem kulkowym 1/16”
√ √możliwość odczytu w skalach: HRC, 1HB30, 2HB30,
HB5, HB10, HV, HRA-SHORE
27
Zakład Technologii
Aparatura
laboratoryjna
Kierownik Zakładu:
dr inż. Irena Izdebska-Szanda
[email protected]
tel. +48 12 26 18 250
Refraktometr RX-7000 α do okre-
Analizator pyłu zawieszonego Dust-
ślania wartości współczynnika refrakcji
Trak 8533 DRX wraz z termohigro-
fazy rozproszonej roztworów koloidal-
metrem do pomiaru wielkości cząstek
nych, o dwóch skalach pomiarowych:
pyłu zawieszonego i stężenia pyłu za-
%Brix (zakres pomiarowy: 0−100%
wieszonego dowolnej frakcji w czasie
Brix) i indeks refrakcji nD (zakres po-
rzeczywistym;
miarowy: 1,32700−1,70000 nD)
w zakresie: 0,001−150 mg/m3; zakres
rozmiarów
15
μm
pomiar
mierzonych
stężenia
cząstek
pyłu
0,1−
Laboratoryjne stanowisko do wyko-
Automatyczny analizator typu AWB-
nywania form i odlewów testowych
50/1000 do badania węgla błyszczą-
wyposażone w stół rdzeniarski, zestaw
cego metodą NDIR – absorpcji pro-
form i modeli oraz piec oporowy, silito-
mieniowania podczerwonego przez CO2
wy z wyjmowanym tyglem grafitowym
w produktach spalania próbek. Zakre-
typ A20 do topienia aluminium, mosią-
sy pomiarowe: pył węglowy 0,0−12,0%
dzów i brązów
WB, tworzywa sztuczne i zamienniki
pyłu do 80% WB.
Zestaw aparatury do badania mas formierskich na próbkach standardowych, w tym: ubijak automatyczny, aparat
do pomiaru wytrzymałości mas formierskich i rdzeniowych, praska laboratoryjna do wykonywania kształtek przez prasowanie (max. nacisk 5 MPa) i pomiaru zagęszczalności (20−80%), aparat do oznaczania wytrzymałości na rozciąganie
w strefie przewilżonej typ LPR (zakres pomiarowy: do 0,999 N/cm 2, temperatura przegrzania: 100−300°C)
28
Zakład Technologii
Aparatura
laboratoryjna
Kierownik Zakładu:
dr inż. Irena Izdebska-Szanda
[email protected]
tel. +48 12 26 18 250
Stanowisko badawcze do nasycania
wody ozonem oraz obróbki ultradźwiękowej
pyłów
odpadowych
z mas formierskich (generator ozonu
Ozomatic OCS Modular 4HC, zbiornik
kompensacyjny objętość 1 m3, komora
ultradźwiękowa); nominalna produkcja
ozonu wynosi 4 g/Nm3
Zestaw aparatury do badania piasków formierskich (przesiewacz elektromagnetyczny), pyłów (przesiewacz pneumatyczny) i piasków powlekanych (aparat do oznaczania temperatury mięknienia, aparat do badania grubości skorupy)
Laboratoryjne stanowisko do wyko-
Mieszarka planetarna RN20/VL2 do
nywania piasków powlekanych skła-
wykonywania mas formierskich i mie-
dające się
z dwóch mieszarek: górnej
szanek betonowych z formierskimi py-
z podgrzewaną misą typ LMg-2e (pod-
łami odpadowymi, z płynną regulacją
grzewanie
obrotów
piasku,
dozowanie
żywicy
i otaczanie ziaren piasku) oraz dolnej typ
LM-1 (wprowadzanie pozostałych składników piasku otaczanego)
29
narzędzia
110−420 obr/min
mieszającego
Zakład Technologii
Aparatura
laboratoryjna
Kierownik Zakładu:
dr inż. Irena Izdebska-Szanda
[email protected]
tel. +48 12 26 18 250
Laboratoryjne stanowisko do wykonywania kształtek i małych rdzeni według
technologii cold-box z generatorem, płuczką i neutralizatorem amin o objętości komory
strzałowej 1 litr
Laboratoryjne stanowisko do regeneracji mas formiersko-rdzeniowych
o wydajności do 600 kg/h, składające się z kruszarki szczękowej i młotkowo-udarowej, sita wibracyjnego, regeneratorów: talerzowego i członowego oraz instalacji odciągowej
30
31
32
