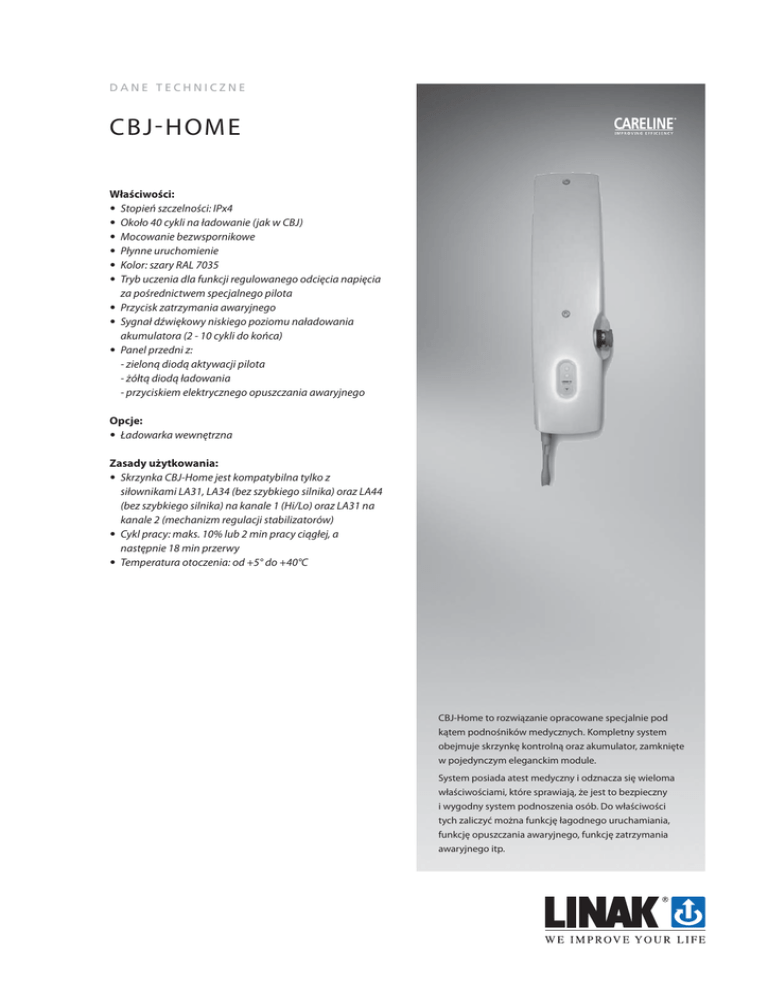

DANE TECHNICZNE
CBJ-HOME
Właściwości:
• Stopień szczelności: IPx4
• Około 40 cykli na ładowanie (jak w CBJ)
• Mocowanie bezwspornikowe
• Płynne uruchomienie
• Kolor: szary RAL 7035
• Tryb uczenia dla funkcji regulowanego odcięcia napięcia
za pośrednictwem specjalnego pilota
• Przycisk zatrzymania awaryjnego
• Sygnał dźwiękowy niskiego poziomu naładowania
akumulatora (2 - 10 cykli do końca)
• Panel przedni z:
- zieloną diodą aktywacji pilota
- żółtą diodą ładowania
- przyciskiem elektrycznego opuszczania awaryjnego
Opcje:
• Ładowarka wewnętrzna
Zasady użytkowania:
• Skrzynka CBJ-Home jest kompatybilna tylko z
siłownikami LA31, LA34 (bez szybkiego silnika) oraz LA44
(bez szybkiego silnika) na kanale 1 (Hi/Lo) oraz LA31 na
kanale 2 (mechanizm regulacji stabilizatorów)
• Cykl pracy: maks. 10% lub 2 min pracy ciągłej, a
następnie 18 min przerwy
• Temperatura otoczenia: od +5° do +40°C
CBJ-Home to rozwiązanie opracowane specjalnie pod
kątem podnośników medycznych. Kompletny system
obejmuje skrzynkę kontrolną oraz akumulator, zamknięte
w pojedynczym eleganckim module.
System posiada atest medyczny i odznacza się wieloma
właściwościami, które sprawiają, że jest to bezpieczny
i wygodny system podnoszenia osób. Do właściwości
tych zaliczyć można funkcję łagodnego uruchamiania,
funkcję opuszczania awaryjnego, funkcję zatrzymania
awaryjnego itp.
Środki ostrożności:
• Jeżeli w trakcie ładowania akumulatorów wciśnięty zostanie
przycisk zatrzymania awaryjnego, akumulatory nie zostaną
naładowane.
• W trakcie ładowania nie jest możliwe sterowanie siłownikami.
• Do ładowania akumulatorów należy używać ładowarek CH08
lub CH01 (obie ładowarki należy zamawiać oddzielnie). W
przypadku korzystania z ładowarki wewnętrznej kable
zasilające należy zamawiać oddzielnie.
• Uwaga: skrzynkę CBJH należy zawsze montować z gniazdami
kanałów skierowanymi w dół
• Skrzynka CBJH nie nadaje się do pracy z siłownikami
odbojnikowymi LA28 i LA32. Przeznaczona jest do pracy z
siłownikami LA31, LA34 i LA44
• Siłownik musi zawsze być wyposażony w kabel wymienny
(miniwtyk)
• Na kanale 1 siłownik musi zawsze być wyposażony w klin
Wymiary
(z ładowarką zewnętrzną):
CH08
lub
CH01
HB
CH2
Rozstawianie
74.3
Wymiary
(z ładowarką wewnętrzną):
Gniazdo
zasilania
472
109
0.5
123
240.5
CH1
Podnoszenie
Wskaźnik:
Panel przedni Jumbo Home z:
Diodą ładowania
Diodą aktywacji pilota
Przyciskiem elektrycznego opuszczania awaryjnego
Tryb uczenia:
Norma dla podnośników pacjenta: w myśl normy EN10535 dopuszczalne obciążenie podnośnika pacjenta nie może
przekraczać półtorakrotności obciążenia nominalnego. Na przykład: jeżeli obciążenie nominalne podnośnika wynosi 100
kg, dozwolone jest podnoszenie ładunku o ciężarze do 150 kg.
Tryb uczenia pozwala na zaprogramowanie skrzynki kontrolnej LINAK JUMBO (JUMBO Care lub JUMBO Home), tak aby
zatrzymywać siłownik automatycznie zawsze po przekroczeniu maksymalnego dopuszczalnego obciążenia.
Wykres natężenia prądu w zależności od obciążenia:
Natężenie
Odcięcie
Obciążenie
Obciążenie maks.
Np. 100 kg
Bezpieczne obciążenie robocze
Środki ostrożności:
• Nie można zagwarantować, że siłownik zatrzyma się dokładnie przy
zaprogramowanym obciążeniu, ponieważ w trakcie docierania silniki
siłowników pobierają mniejszą ilość prądu. Jednak nigdy nie zostanie
przekroczona półtorakrotność maksymalnego obciążenia
przewidzianego normą.
• Tolerancja dla odcięcia zasilania: +/-10%
• Maksymalna możliwa do zapisania wartość odcięcia napięcia
wynosi 8A.
• Wymiana skrzynki CBJ powoduje konieczność wyzerowania wartości
obciążenia maksymalnego dla zapewnienia właściwego działania
funkcji odcięcia napięcia w nowym systemie jako całości.
• Funkcja zapisu może zostać aktywowana tylko przy użyciu
specjalnego pilota (HB7X161-00). Funkcja nie jest obsługiwana przez
standardowy pilot.
Pilot z funkcją
zapisu
Panel przedni nr 00HBW073079
do zamocowania do pilota
HB7x161-00
Wskazówki dotyczące montażu:
Montaż CBJ Home wymaga użycia 2 śrub:
Typ ISO4762-M6x90-8.8 (niedostarczany przez LINAK)
Informacje dotyczące części zamiennych:
Zestaw mocowania kabla obejmuje 3 elementy:
• 2 x śruby
• 1 x zaślepka dla CH 2, jeżeli nie jest używany
• Element mocujący
Wszystkie elementy mocowania kabla są dostępne w
zamówionym zestawie, nr artykułu: 0898001-B.
Kable:
Są to kable wymienne z miniwtykami w kolorze szarym RAL7035.
Długość
Numer kabla:
Długość kabla (mm):
0964003-1000
1000
0964003-1250
1250
0964003-2500
2500
0964003-300
300
0964003-500
500
Jumbo Home
Przykładowe zamówienie:
CBJH 1
xx yy
0
0
0 00 4
Stopień IP:
4 = IPx4
Nieużywane
Nieużywane
Wersja ładowarki:
0 = ładowarka zewnętrzna
1 = ładowarka wewnętrzna
Wersja na CH2:
00 = wersja z jednym kanałem, kanał 2 jest niedostępny
yy: wartość między 2,0A a 5,5A w odstępach co 0,5A
(wartość 4,0A jest wyświetlana jako „40”, a 5,5A jako „55”)
Odcięcie napięcia dla CH1: xx: wartość między 3,0A a 8,0A w odstępach co 0,5A
(wartość 8,0A jest wyświetlana jako „80”, a 7,5A jako „75”*)
Typ obudowy:
1 = V0 zgodnie z UL94 (standard)
Typ CBJ:
CBJH
* Jeżeli wykorzystywany jest tryb uczenia, spowoduje to zastąpienie wybranego odcięcia napięcia.
Uwaga: wartości odcięcia napięcia powinny być określane na poziomie jak najbliższym spodziewanym wartościom.
W zestawie zawsze znajduje się zestaw do mocowania kabla wraz z dwiema śrubami oraz zaślepką.
