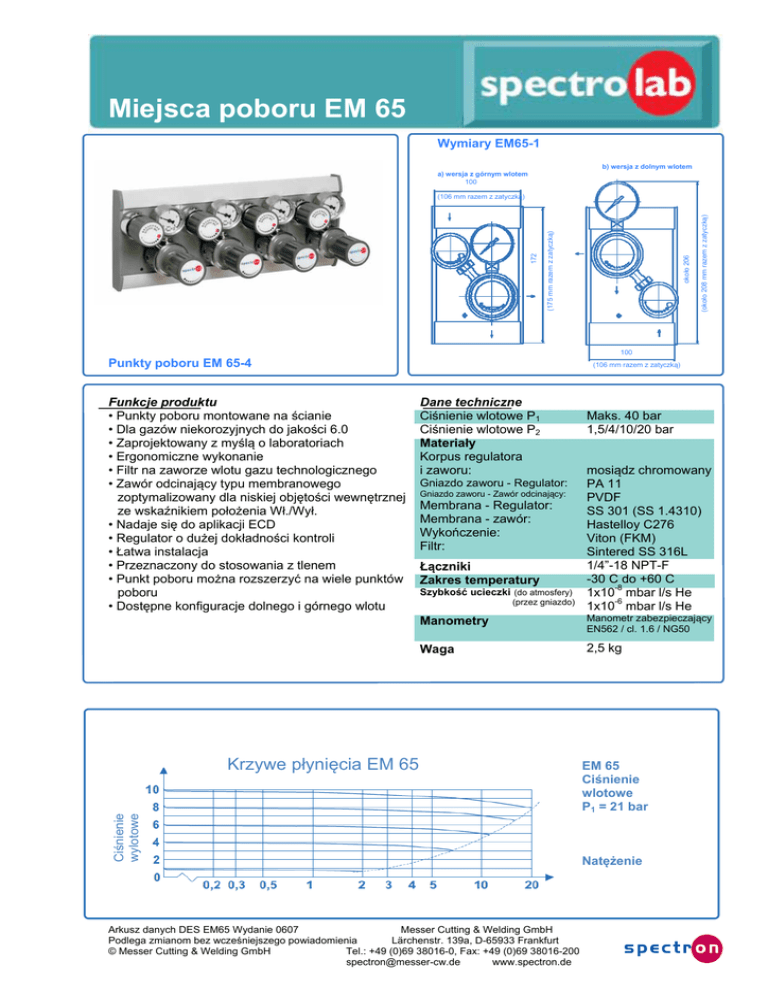

Miejsca poboru EM 65

Miejsca poboru EM 65
Wymiary EM65-1 b) wersja z dolnym wlotem
a) wersja z górnym wlotem
100
około 206
(około 208 mm razem z zatyczką)
(175 mm razem z zatyczką)
172
(106 mm razem z zatyczką)
100
Punkty poboru EM 65-4
(106 mm razem z zatyczką)
Funkcje produktu
• Punkty poboru montowane na ścianie
• Dla gazów niekorozyjnych do jakości 6.0
• Zaprojektowany z myślą o laboratoriach
• Ergonomiczne wykonanie
• Filtr na zaworze wlotu gazu technologicznego
• Zawór odcinający typu membranowego
zoptymalizowany dla niskiej objętości wewnętrznej
ze wskaźnikiem położenia Wł./Wył.
• Nadaje się do aplikacji ECD
• Regulator o dużej dokładności kontroli
• Łatwa instalacja
• Przeznaczony do stosowania z tlenem
• Punkt poboru można rozszerzyć na wiele punktów
poboru
• Dostępne konfiguracje dolnego i górnego wlotu
Dane techniczne
Ciśnienie wlotowe P1 Ciśnienie wlotowe P2
Materiały
Korpus regulatora
i zaworu:
Gniazdo zaworu - Regulator:
Gniazdo zaworu - Zawór odcinający:
Membrana - Regulator:
Membrana - zawór:
Wykończenie:
Filtr:
Łączniki
Zakres temperatury
Szybkość ucieczki (do atmosfery)
(przez gniazdo)
Manometry
Waga
Maks. 40 bar
1,5/4/10/20 bar
mosiądz chromowany
PA 11
PVDF
SS 301 (SS 1.4310)
Hastelloy C276
Viton (FKM)
Sintered SS 316L
1/4”-18 NPT-F
-30 C do +60 C
1x10-8 mbar l/s He
1x10-6 mbar l/s He
Manometr zabezpieczający
EN562 / cl. 1.6 / NG50
2,5 kg
Krzywe płynięcia EM 65 Ciśnienie
wylotowe
Arkusz danych DES EM65 Wydanie 0607
Messer Cutting & Welding GmbH
Podlega zmianom bez wcześniejszego powiadomienia
Lärchenstr. 139a, D-65933 Frankfurt
© Messer Cutting & Welding GmbH
Tel.: +49 (0)69 38016-0, Fax: +49 (0)69 38016-200
[email protected]
www.spectron.de
EM 65
Ciśnienie
wlotowe
P1 = 21 bar
Natężenie
Miejsca poboru EM 65
Wymiary Miejsca poboru EN 65 w wielu instalacjach
EM 65-3
172
EM 65-4
Informacje o zamawianiu:
Punkty poboru serii EM 65
Proszę określić typ gazu
dla Państwa zamówienia EM 65 – 1 – 10 – O
Typ
1 - Pojedynczy punkt poboru
2 - Podwójny punkt poboru
3 - Potrójny punkt poboru
4 - 4 punkty poboru
(175 mm razem z zatyczkami)
172
(175 mm razem z zatyczkami)
172
(175 mm razem z zatyczkami)
EM 65-2
400
(406 mm razem z zatyczkami)
300
(306 mm razem z zatyczkami)
200
(206 mm razem z zatyczkami)
(materiał gniazda zaworu)
Wlot
O - Wlot górny
U - Wlot dolny
Ciśnienie wylotowe
1,5 - 1,5 bar
4 - 4 bar
10 - 10 bar
20 - 20 bar
Na żądanie wyższe wartości
ciśnienia wylotowego
Specyfikacje
• SPECTROLAB - elementy składowe zapewniają
maksymalną jakość dzięki wykorzystaniu wysokiej
jakości materiałów i programu zapewniania jakości
zgodnie z ISO 9001.
• Wszystkie komponenty, które wchodzą w kontakt z
medium są czyszczone w układzie czyszczenia
ultradźwiękowego (wolne od CFC) za pomocą
specjalnego procesu czyszczenia SPECTROCLEAN, a następnie wypalane.
• SPECTROLAB - komponenty przechodzą 100%
próbę działania i szczelności helu.
Wskazanie ciśnienia
• Wszystkie regulatory ciśnienia są wyposażone w
manometry do wskazywania ciśnienia wylotowego
dla stosownego zakresu ciśnienia.
Ważna uwaga odnośnie wyboru komponentów
• W celu zapewnienia bezpiecznej pracy, istotne jest,
aby podczas wyboru punktów poboru uwzględnić
konfigurację całego systemu.
• Funkcje komponentów, zgodność materiałów,
odpowiednie zakresy temperatury, poprawna
instalacja, obsługa i konserwacja zgodnie ze
stosownymi przepisami leżą w odpowiedzialności
projektanta systemu i użytkownika.
