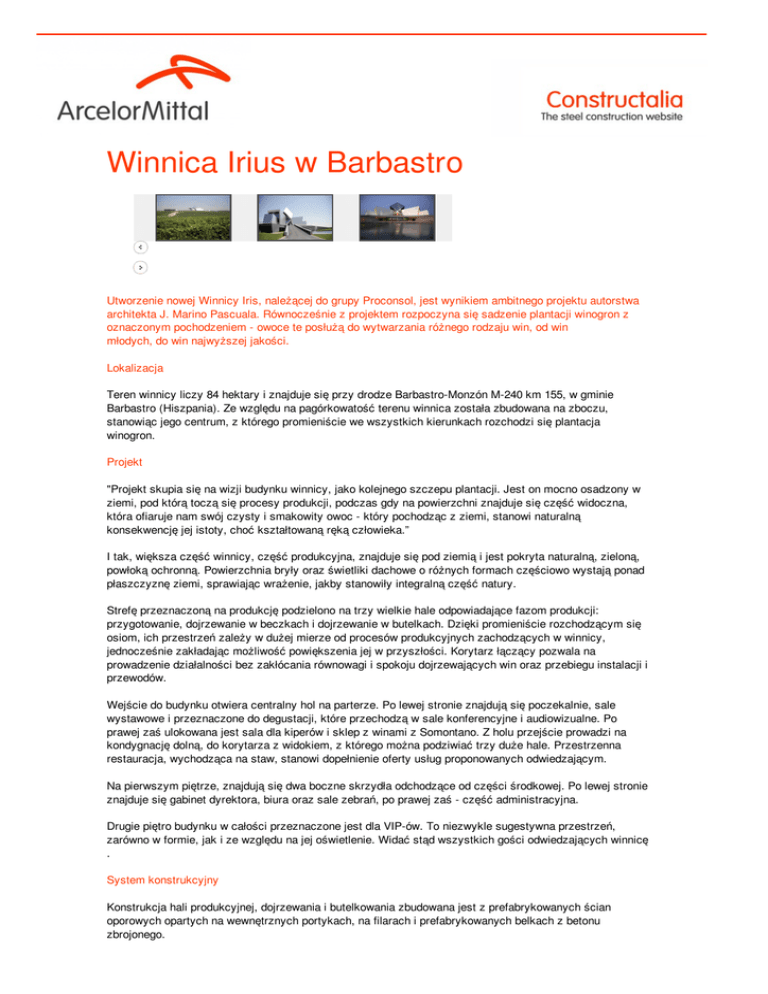

Winnica Irius w Barbastro

Winnica Irius w Barbastro
Utworzenie nowej Winnicy Iris, należącej do grupy Proconsol, jest wynikiem ambitnego projektu autorstwa
architekta J. Marino Pascuala. Równocześnie z projektem rozpoczyna się sadzenie plantacji winogron z
oznaczonym pochodzeniem - owoce te posłużą do wytwarzania różnego rodzaju win, od win
młodych, do win najwyższej jakości.
Lokalizacja
Teren winnicy liczy 84 hektary i znajduje się przy drodze Barbastro-Monzón M-240 km 155, w gminie
Barbastro (Hiszpania). Ze względu na pagórkowatość terenu winnica została zbudowana na zboczu,
stanowiąc jego centrum, z którego promieniście we wszystkich kierunkach rozchodzi się plantacja
winogron.
Projekt
"Projekt skupia się na wizji budynku winnicy, jako kolejnego szczepu plantacji. Jest on mocno osadzony w
ziemi, pod którą toczą się procesy produkcji, podczas gdy na powierzchni znajduje się część widoczna,
która ofiaruje nam swój czysty i smakowity owoc - który pochodząc z ziemi, stanowi naturalną
konsekwencję jej istoty, choć kształtowaną ręką człowieka.”
I tak, większa część winnicy, część produkcyjna, znajduje się pod ziemią i jest pokryta naturalną, zieloną,
powłoką ochronną. Powierzchnia bryły oraz świetliki dachowe o różnych formach częściowo wystają ponad
płaszczyznę ziemi, sprawiając wrażenie, jakby stanowiły integralną część natury.
Strefę przeznaczoną na produkcję podzielono na trzy wielkie hale odpowiadające fazom produkcji:
przygotowanie, dojrzewanie w beczkach i dojrzewanie w butelkach. Dzięki promieniście rozchodzącym się
osiom, ich przestrzeń zależy w dużej mierze od procesów produkcyjnych zachodzących w winnicy,
jednocześnie zakładając możliwość powiększenia jej w przyszłości. Korytarz łączący pozwala na
prowadzenie działalności bez zakłócania równowagi i spokoju dojrzewających win oraz przebiegu instalacji i
przewodów.
Wejście do budynku otwiera centralny hol na parterze. Po lewej stronie znajdują się poczekalnie, sale
wystawowe i przeznaczone do degustacji, które przechodzą w sale konferencyjne i audiowizualne. Po
prawej zaś ulokowana jest sala dla kiperów i sklep z winami z Somontano. Z holu przejście prowadzi na
kondygnację dolną, do korytarza z widokiem, z którego można podziwiać trzy duże hale. Przestrzenna
restauracja, wychodząca na staw, stanowi dopełnienie oferty usług proponowanych odwiedzającym.
Na pierwszym piętrze, znajdują się dwa boczne skrzydła odchodzące od części środkowej. Po lewej stronie
znajduje się gabinet dyrektora, biura oraz sale zebrań, po prawej zaś - część administracyjna.
Drugie piętro budynku w całości przeznaczone jest dla VIP-ów. To niezwykle sugestywna przestrzeń,
zarówno w formie, jak i ze względu na jej oświetlenie. Widać stąd wszystkich gości odwiedzających winnicę
.
System konstrukcyjny
Konstrukcja hali produkcyjnej, dojrzewania i butelkowania zbudowana jest z prefabrykowanych ścian
oporowych opartych na wewnętrznych portykach, na filarach i prefabrykowanych belkach z betonu
zbrojonego.
Budynek dla gości wieńczy trzy hale główne; konstrukcja niższych kondygnacji wykonana została z betonu
zbrojonego (ściany, belki, filary i płytki elewacji).
Stalowe elewacje i zadaszenie
W budowie winnicy zastosowano dwa rodzaje dachów: roślinne i przechodnie nad halami oraz płaskie nad
pomieszczeniami technicznymi.
Konstrukcja jest jednakowa dla elewacji i dachu. Pomieszczenia na parterze oraz na pierwszym i drugim
piętrze mają takie same parametry, czy to w ułożeniu poziomym, czy też pionowym oraz na
powierzchniach nachylonych. Razem tworzą one literę U, podobnie jak cała ich konstrukcja. Przegrody
wykonane są z konstrukcji stalowej. Wykorzystano blachy ze stali S 275 R, łączone za pomocą spawania
obwodowego.
Konstrukcje powierzchni bocznych utworzone są z ram z profili zamkniętych o przekroju prostokątnym i o
zmiennych wymiarach. Na tych głównych i pobocznych profilach zamontowany został panel typu sandwich.
Na nim ułożono gładką blachę, kilka warstw izolacyjnych i nieprzemakalnych, a wreszcie powłokę
wykonaną ze stali nierdzewnej z płytami łączonymi za pomocą rąbkowania z krytymi zszywkami.
Liczne fasady budynku wybudowano ze stali nierdzewnej UGITOP (gatunek 316L). Materiał ten nadaje całej
powierzchni jednorodny charakter, co podkreśla ideę, że każda płaszczyzna, zarówno dachy, jak i
elewacje, posiada taką samą rangę w konstrukcji budynku.
Matowe wykończenie bryły lekko odbija kolory otoczenia, tworząc łagodny i świetlisty kontrast z
krajobrazem. Stal UGITOP o wysokiej odporności na korozję doskonale wpasowuje się w wiejski pejzaż.
Dzięki swojej neutralności, materiał ten nie powoduje żadnego zagrożenia dla środowiska i nie zmienia
składu chemicznego wód deszczowych.
Nad halą produkcyjną umieszczono świetliki dachowe z otwieranymi oknami pełniącymi również funkcje
wentylacyjne. Zewnętrzne wykończenie zrealizowano ze stali nierdzewnej, podobnie jak elewacje i dachy w
części logistycznej.
Stolarka zewnętrzna w oknach i drzwiach między sekcjami wykonana jest ze stali nierdzewnej i stalowej
blachy. Z tych samych materiałów zrobione są rynny i kratki, przez które do hali produkcyjnej dostaje się
woda przeznaczona do mycia owoców.
Winnica odznacza się w krajobrazie Sierra de Guara nie tylko dzięki swoim architektonicznym kształtom,
ale również dzięki higienicznemu i czystemu wyglądowi, który zawdzięcza wykorzystaniu nieskazitelnie
błyszczących materiałów na elewacji i dachu, takich jak stal nierdzewna. Winnica Irius jest obowiązkowym
punktem wizyt w Somontano i najlepszą reklamą dla wysokojakościowych win tam produkowanych.
Stal wykorzystana w projekcie
Wybrana dzięki wyjątkowej wytrzymałości, twardości i trwałości.
Ważne rodzaje stali wykorzystane podczas budowy:
- Konstrukcja elewacji i dachu: profile zamknięte ze stali walcowanej S-275R
- Pokrycie elewacji i dachów z płyt ze stali nierdzewnej UGITOP
Są to konstrukcje bardzo lekkie, dobrze wyważone i pozwalające na szybką budowę.
Informacje dodatkowe:
Autor projektu i zarządzanie budową: J.Marino Pacual y Asociados
Ctra. Barbastro-Monzón (M-240) Km . 155
22300 Barbastro-Huesca
Projekt: BODEGAS IRIUS
- Powierzchnia zabudowana Winnicy: 24.191,96 m2
- Powierzchnia zabudowana - Budynek Produkcyjno-Administracyjny: 4.517,89 m2
