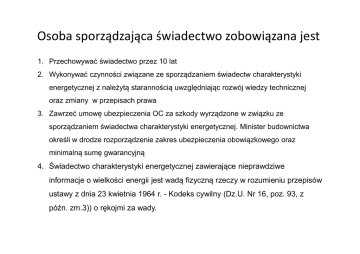

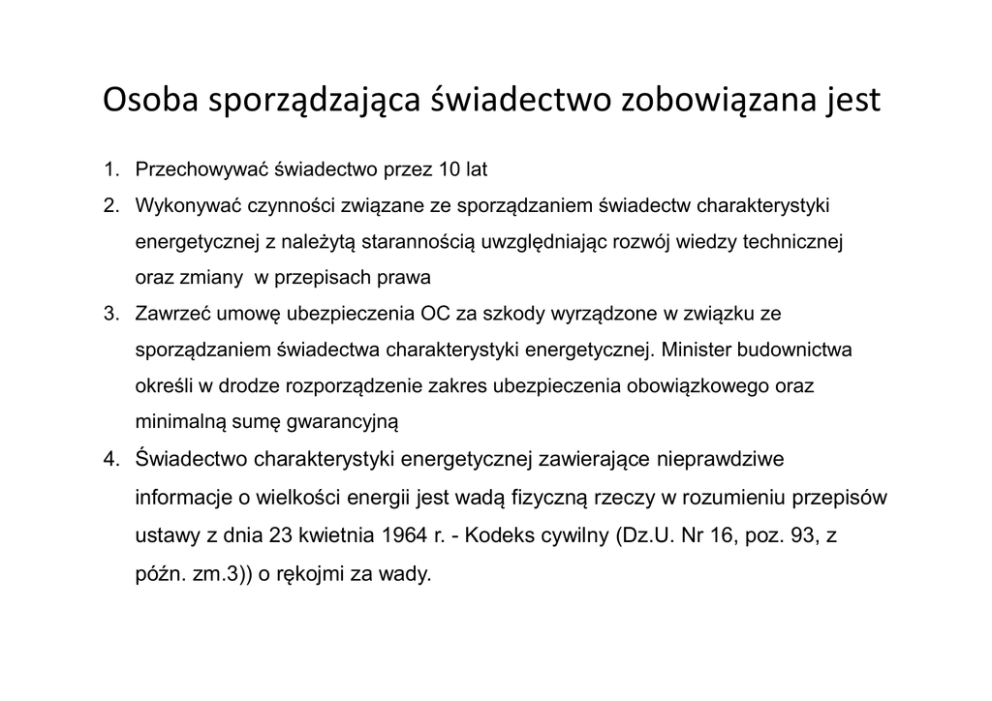

Osoba sporządzająca świadectwo zobowiązana jest
1. Przechowywać świadectwo przez 10 lat
2. Wykonywać czynności związane ze sporządzaniem świadectw charakterystyki
energetycznej z należytą starannością uwzględniając rozwój wiedzy technicznej
oraz zmiany w przepisach prawa
3. Zawrzeć umowę ubezpieczenia OC za szkody wyrządzone w związku ze
sporządzaniem świadectwa charakterystyki energetycznej. Minister budownictwa
określi w drodze rozporządzenie zakres ubezpieczenia obowiązkowego oraz
minimalną sumę gwarancyjną
4. Świadectwo charakterystyki energetycznej zawierające nieprawdziwe
informacje o wielkości energii jest wadą fizyczną rzeczy w rozumieniu przepisów
ustawy z dnia 23 kwietnia 1964 r. - Kodeks cywilny (Dz.U. Nr 16, poz. 93, z
późn. zm.3)) o rękojmi za wady.
Rozporządzenie Ministra Infrastruktury
z dnia 6.11.2008 r.
zmieniające rozporządzenie w sprawie warunków technicznych,
jakim powinny
odpowiadać budynki i ich usytuowanie
DOLNOŚLĄSKA AGENCJA ENERGII I
ŚRODOWISKA
[email protected] www.cieplej.pl
Wrocław ul. Pełczyńska 11, 071-326-13-43
Rozporządzenie w sprawie warunków technicznych
Dział X. Oszczędność energii i izolacyjność cieplna
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Rozporządzenie w sprawie warunków technicznych
Dział X. Oszczędność energii i izolacyjność cieplna
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
A/Ve
0,2 0,3
0,3
0,4
0,4
0,5
0,5
0,6
0,6
0,7
0,7
0,8
0,8
0,9
0,9
1,0
1,0
1,1
1,1
EPH+W 99,8 102,3106,8 111,3 115,8 120,3 124,8 129,3 133,8 138,3 142,8 147,3 151,8 156,3 160,8 165,3 169,8 174,3 174,3
Graniczna wartość nieodnawialnej energii pierwotnej określona w
warunkach technicznych EPH+W w zależności od A/V
180,0
170,0
160,0
kWh/m2rok
150,0
140,0
130,0
120,0
110,0
100,0
90,0
Rozporządzenie w sprawie warunków technicznych
Dział X. Oszczędność energii i izolacyjność cieplna
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Rozporządzenie w sprawie warunków technicznych
Dział X. Oszczędność energii i izolacyjność cieplna
Rozporządzenie w sprawie warunków technicznych
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Rozporządzenie w sprawie warunków technicznych
Dział X. Oszczędność energii i izolacyjność cieplna
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Aktualnie obowiązujące prawo w
zakresie zużycia energii w
budownictwie
Jerzy Żurawski e-mai: [email protected]
Dolnośląska Agencja Energii i Środowiska,
51-180 Wrocław ul. Pełczyńska 11, www.cieplej.pl
Wartości graniczne U dla dachu wg
wymagań w krajach UE
Państwo
Szwecja
Finlandia
Estonia
Norwegia
Niemcy
Wielka Brytania
Łotwa
Dania
Austria
Francja
Węgry
U dla dachu
[W/m2K]
0,13
0,16
0,16
0,18
0,2
0,2
0,2
0,25
0,25
0,25
0,25
Państwo
Polska
Słowenia
Szwajcaria
Czechy
Słowacja
Belgia
Litwa
Hiszpania
Portugalia
Włochy
Chorwacja
U dla dachu
[W/m2K]
0,25
0,25
0,3
0,3
0,3
0,4
0,4
0,45
0,5
0,6
0,65
W Polsce U dla dachu musi być mniejsze Umax=0,25 W/m2K
Energochłonność budownictwa regulowana
jest w różny sposób
• Przez określenie maksymalnej wartości wskaźnika energii użytkowej EU
• Przez określenie maksymalnej wartości wskaźnika energii końcowej EK
• Przez określenie maksymalnej wartości wskaźnika energii pierwotnej EP
• Przez określenie minimalnej izolacyjności dla przegród budowlanych U
• Przez konieczność stosowania wentylacji z odzyskiem ciepła
(rekuperacja)
• Przez wymóg stosowania rozwiązań wykorzystujących odnawialnych
źródeł energii lub preferowania takich rozwiązań np. przez wymóg
minimum EP lub min. Energii produkowanej ze źródeł odnawialnych
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Czy Umax
uwzględnia
wpływ mostków
cieplnych ?
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Współczynniki przenikania ciepła U dla róŜnych przegród i budynków w Polsce
Typ przegrody
1. Ściany zewnętrzne
1.1
ti > 16 ˚ C
1.2
8 ˚C < ti ≤ 16 ˚ C
1.3
ti ≤ 8 ˚ C
2. ściany wewnętrzne między pom. ogrzewanymi i
nieogrzewanymi
2.1
ti > 16 ˚ C
2.2
8 ˚C < ti ≤ 16 ˚ C
2.3
ti ≤ 8 ˚ C
3. Dachy i stropodachy, stropy nad nieogrzewanymi
poddaszami lub nad przejazdami
3.1
ti > 16 ˚ C
3.2
8 ˚C < ti ≤ 16 ˚ C
3.
ti ≤ 8 ˚ C
4. Stropy nad nieogrzewanymi kondygnacjami
podziemnymi
4.1
ti > 16 ˚ C
4.2
8 ˚C < ti ≤ 16 ˚ C
4.3
ti ≤ 8 ˚ C
mieszkalny i
zamieszkania
zbiorowego
uŜyteczności
publicznej
produkcyjny i
magazynowy
0,3
0,3
0,8
0,65
0,3
0,65
0,9
1 -gdy brak przedsionka
1
w innych przypadkach-
3
0,25
0,25
0,5
0,5
0,45
0,45
1
1,4
brak wymagań
0,25
0,5
0,7
0,8
1,2
1,5
Aktualne wymagania izolacyjności
termicznej przegród wg polskiego prawa
5.Posadzki na gruncie
5.1
5.2
5.3
ti > 16 ˚ C 0,45 (chyba Ueqw), 0,45 (chyba Ueqw), 0,8 z ograniczeniem (*)
ale izolacja
ale izolacja
1,2 z ograniczeniem (*)
8 ˚C < ti ≤ 16 ˚ C
obwodowa warstw (*) obwodowa warstw
1,5 z ograniczeniem (*)
ti ≤ 8 ˚ C
U<0,5
(*) U<0,5
6. Ściany przyległe do szczelin dylatacyjnych
do 5 cm, trwale zamkniętych i
wypwłnionych izolacją na gł. 20 cm
6.2
powyŜej 5 cm
7. Okna i drzwi balkonowe
7.1
strefa I,II, III
7.2
strefa IV i V
7.3
ti > 16 ˚ C
7.4
8 ˚C < ti ≤ 16 ˚ C
7.5
ti ≤ 8 ˚ C
6.1
1
3
0,7
0,7
1,8
1,7
brak sprecyzowanych
wymagań
1,9
1,7
1,8
2,6
brak wymagań
Badanie szczelności obudowy i jej komponentów w obiektach istniejących przeprowadza
się za pomocą testów ciśnieniowych. Polegają one na wytwarzaniu nienaturalnie wysokiej
różnicy ciśnienia pomiędzy wnętrzem budynku a otoczeniem i jednoczesnym pomiarze
strumienia powietrza wtłaczanego lub wyciąganego w tym celu powietrza. Zazwyczaj
różnica ciśnienia wytwarzana jest za pomocą specjalnych zestawów pomiarowych
wyposażonych w wentylatory o zmiennej charakterystyce.
W Polsce została zaaprobowana do stosowania norma PN-ISO 9972, "Izolacja cieplna
określanie szczelności budynku. Pomiar ciśnieniowy z użyciem wentylatora„
Do wywołania przepływu powietrza można wykorzystywać specjalne zestawy pomiarowe
(np. typu "blower door") lub istniejące instalacje wentylacyjne ogrzewania powietrznego
itp. Zastosowane urządzenia powinny mieć jednak możliwość stabilizacji przepływu dla
zadanych różnic ciśnienia.
Pomiar strumienia
powietrza
Regulacja strumienia
powietrza
Pomiar różnicy ciśnienia
powietrza
Określanie szczelność budynków
Załącznik 2
Wymagana izolacyjność cieplna
i inne wymagania związane z oszczędnością energii
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Załącznik 2
Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością
energii
Dolnośląska Agencja Energii i Środowiska, www.cieplej.pl
Co to jest wspłczynnik g?
Współczynnik całkowitej przepuszczalności energii g
wg EN 410
ST
www.ms.pl
Qi
Okno także grzeje !!!
Odbicie
Przepuszczalność energii
słonecznej
Energia promieniowania
słonecznego
Odbicie
Energia cieplna
www.ms.pl
Przepuszczalność
ciepła
Promieniowanie
wtórne
Promieniowanie
wtórne
1. fg<0,5
gG = 0,67
fc = 0,65
gC = 0,67 * 0,65 = 0,44
gcmax = 0,5
2. fg>0,5
fg=0,7
gcmax < 0,25
gG = 0,67
fc = 0,42
gG =0,67*0,42 =0,28
fc*gG = 0,7 * 0,28 =
0,2
typ budynku
A/Ve
Typ
[m^-1] przegrody
Ściany
okna
Dom
jednorodzinny
1,17
dach
podłoga
na gruncie
Ściany
dach
Szkoła
0,4
okna
podłoga
na gruncie
Ściany
Dom
wielorodziny
o funkcji
mieszanej
dach
0,37
okna
podłoga
na gruncie
U
E
Eo
Q
EK
EP
WT2008
W/m2K kWh/m3a kWh/m3a kWh/m2a kWh/m2a kWh/m2a kWh/m2a
0,296
1,2
0,256
35,0
120,58 167,56 208,32 174,75
0,298
0,24
0,213
1,35
22,1
30,8
91,13 124,98 179,25 194,38
27,3
30,4
91,25 133,47 160,98 120,47
0,34
0,28
0,21
1,35
0,45
ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY
z dnia 3 lipca 2003 r.w sprawie szczegółowego zakresu i form
projektu budowlanego
(zmian z 6.11.2008)
DOLNOŚLĄSKA AGENCJA ENERGII I
ŚRODOWISKA
[email protected] www.cieplej.pl
Wrocław ul. Pełczyńska 11, 071-326-13-43
2. Opis techniczny w projekcie budowlanym powinien
określać:
9) charakterystykę energetyczną obiektu budowlanego, opracowaną
zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki
energetycznej budynkuN z wyjątkiem obiektów wymienionych w art. 20 ust.
3 pkt 2 – Prawo Budowlane tj. - projektów obiektów budowlanych o prostej
konstrukcji, jak: budynki mieszkalne jednorodzinne, niewielkie obiekty
gospodarcze, inwentarskie i składowe,
W projekcie należy określić w zależności od potrzeb:
a) bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne
rodzaje energii, stanowiących jego stałe wyposażenie budowlanoinstalacyjne, z wydzieleniem mocy urządzeń służących do celów
technologicznych związanych z przeznaczeniem budynku,
b) w przypadku budynku wyposażonego w instalacje ogrzewcze,
wentylacyjne, klimatyzacyjne lub chłodnicze - właściwości cieplne przegród
zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród
przezroczystych i innych,
Opis techniczny w projekcie budowlanym powinien
określać:
W projekcie należy określić w zależności od potrzeb:
c) parametry sprawności energetycznej instalacji ogrzewczych,
wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń
mających wpływ na gospodarkę energetyczną obiektu budowlanego,
d) dane wykazujące, że przyjęte w projekcie architektoniczno-budowlanym
rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące
oszczędności energii zawarte w przepisach techniczno-budowlanych;
10a) w stosunku do budynku o powierzchni użytkowej, większej niż 1.000
m2, - analizę możliwości racjonalnego wykorzystania pod względem
technicznym, ekonomicznym i środowiskowym, odnawialnych źródeł energii,
takich jak: energia geotermalna, energia promieniowania słonecznego,
energia wiatru, a także możliwości zastosowania skojarzonej produkcji
energii elektrycznej i ciepła oraz zdecentralizowanego systemu zaopatrzenia
w energię w postaci bezpośredniego lub blokowego ogrzewania;
CHP -BILANS ENERGII
5%
15%
strata
promieniowania
strata wylotowa
100%
Energia
chemiczna
paliwa
exhaust
heat
exchanger
(dla typowego silnika
gazowego)
Silnik gazowy
wymiennik
50% ciepło
generator
30% prąd
dane wykazujące, że przyjęte w projekcie architektonicznobudowlanym rozwiązania budowlane i instalacyjne spełniają
wymagania dotyczące oszczędności energii zawarte w przepisach
techniczno-budowlanych
www.cieplej.pl
