PROJAL
ZKŁAD USŁUG PROJEKTOWYCH
UL. ŚW. MIKOŁAJA 25/5
88-100 INOWROCŁAW

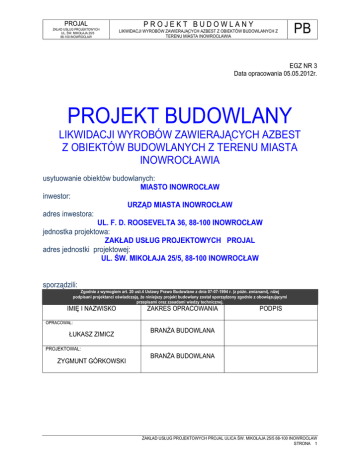

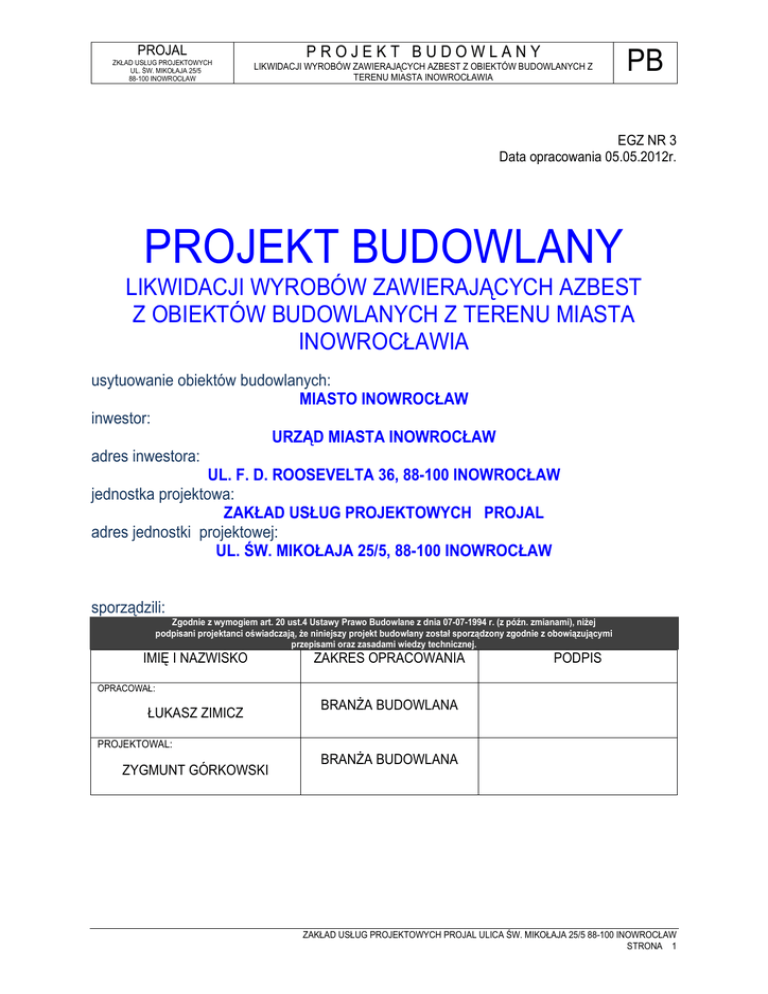

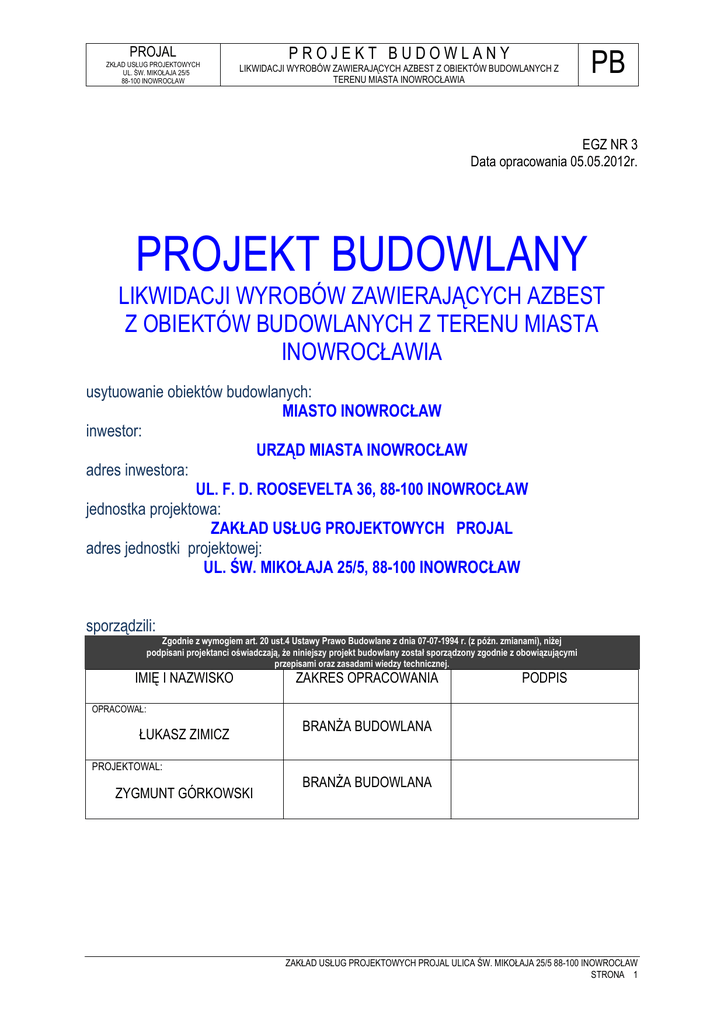

PROJEKT BUDOWLANY
LIKWIDACJI WYROBÓW ZAWIERAJĄCYCH AZBEST Z OBIEKTÓW BUDOWLANYCH Z
TERENU MIASTA INOWROCŁAWIA
PB
EGZ NR 3
Data opracowania 05.05.2012r.
PROJEKT BUDOWLANY
LIKWIDACJI WYROBÓW ZAWIERAJĄCYCH AZBEST
Z OBIEKTÓW BUDOWLANYCH Z TERENU MIASTA
INOWROCŁAWIA
usytuowanie obiektów budowlanych:
MIASTO INOWROCŁAW
inwestor:
URZĄD MIASTA INOWROCŁAW
adres inwestora:
UL. F. D. ROOSEVELTA 36, 88-100 INOWROCŁAW
jednostka projektowa:
ZAKŁAD USŁUG PROJEKTOWYCH PROJAL
adres jednostki projektowej:
UL. ŚW. MIKOŁAJA 25/5, 88-100 INOWROCŁAW
sporządzili:
Zgodnie z wymogiem art. 20 ust.4 Ustawy Prawo Budowlane z dnia 07-07-1994 r. (z późn. zmianami), niżej
podpisani projektanci oświadczają, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej.
IMIĘ I NAZWISKO
ZAKRES OPRACOWANIA
PODPIS
OPRACOWAŁ:
ŁUKASZ ZIMICZ
BRANŻA BUDOWLANA
PROJEKTOWAL:
ZYGMUNT GÓRKOWSKI
BRANŻA BUDOWLANA
ZAKŁAD USŁUG PROJEKTOWYCH PROJAL ULICA ŚW. MIKOŁAJA 25/5 88-100 INOWROCŁAW
STRONA 1
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
SPIS ZAWARTOŚCI OPRACOWANIA
PROJEKT BUDOWLANY
INOWROCŁAWIA
NR
ZAWARTOŚĆ
STRONA NR
CZĘŚĆ OPISOWA
1.0
2.0
3.0
4.0
5.0
6.0
OPIS OGÓLNY
OKREŚLENIE STANU TECHNICZNEGO
OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT
OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA
INFORMACJA BIOZ
UWAGI KOŃCOWE
CZĘŚĆ GRAFICZNA
MAPA POGLĄDOWA
ZAKRES RZECZOWY PRZEDSIĘWZIĘCIA
DOKUMENTY FORMALNO–PRAWNE
DOKUMENTY FORMALNO PRAWNE
3-5
5
5-8
8
9-11
11
13-50
51-54
55-
STRONA 2
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
CZĘŚĆ OPISOWA
PROJEKT BUDOWLANY
INOWROCŁAWIA
1.0 OPIS OGÓLNY
1.1. Podstawy prawne opracowania:
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz. 1118, z
późniejszymi zmianami),
• Ustawa – Prawo ochrony środowiska z dn. 27.04.2001 r (Dz.U Nr 62 poz.627 z późn.zm),
• Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.03.120.1126),
• Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U. 03.80.717 z
późniejszymi zmianami),
• Umowa z inwestorem,
• Wizja lokalna,
• Pomiary inwentaryzacyjne,
• Uzgodnienia i umowa z Inwestorem,
1.2 Przedmiot i zakres opracowania
Przedmiotem opracowania są prace budowlane polegające na demontażu, wywózce i utylizacji pokryć
dachowych zawierających azbest z obiektów budowlanych oraz na wywózce i utylizacji gruzu
zawierającego azbest z obszarów usytuowanych na terenie miasta Inowrocławia.
Zakres opracowania obejmuje:
-wskazanie obiektów podlegających opracowaniu,
-opis zakresu i technologii prowadzenia robót demontażowych,
-opis sposobu zapewnienia bezpieczeństwa ludzi i mienia.
STRONA 3
PROJAL
PROJEKT BUDOWLANY
88-100 INOWROCŁAW
PB
WYKAZ OBIEKTÓW PODLEGAJĄCYCH OPRACOWANIU
NP.
ULICA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
WSPÓLNA
GROCHOWA
ŚW. DUCHA
WIELKOPOLSKA
PRZYBYSZEWSKIEGO
POLNA
WAPIENNA
SZYMBORSKA
SODOWA
KOSIEDOWSKIEGO
ORZESZKOWEJ
SKŁODOWSKIEJ
PRZYBYSZEWSKIEGO
LIPOWA
OGRODOWA
WIERZBIŃSKIEGO
BATKOWSKA
BARTOSZCZE
OSIEDLE BYDGOSKIE
PRZYBYSZEWSKIEGO
BAGIENNA
MĄTEWSKA
SZEROKA
SODOWA
SZANCERA
LIPOWA
JACEWSKA
BŁAŻKA
BŁAŻKA
KUSOCIŃSKIEGO
JACEWSKA
WILKOŃSKIEGO
BŁONIE
BŁONIE
MARCINKOWSKIEGO
POZNAŃSKA
SZEROKA
DYBALSKIEGO
NR BUDYNKU
NR DZIAŁKI
14
28
103
33A
3
55
4
78
1
14
4
7
66
38
5
149/3
8A
31
29
46
9
9/2
9
5
11
44
124
3D,3E
3G
3L
123
35
9
17
67
384
10
13
4/7
48/1 48/3
49
81
49
124
85/1
288
41
112
4/276
163
2/1
111/4
49
2/4
67/1
281
6
21/5
30
50
302
44
129
104/2
66
7/70
7/70
1/94
7/1
87/4
63/2
68 69
13/1
10/3
338
13
WYKAZ OBSZARÓW PODLEGAJĄCYCH OPRACOWANIU
NP.
ULICA
39
40
41
42
43
44
45
46
POLNA
KOLEJOWA
SZYMBORSKA
PRZYBYSZEWSKIEGO
LIPOWA
MARULEWSKA
LIPOWA
DYBALSKIEGO
NR BUDYNKU
NR DZIAŁKI
55
5
65
66
38
104
44
13
124
120
174
2/1
111/4
104
104/2
13
STRONA 4
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
1.3 Dane o wpisie obiektu do rejestru zabytków oraz ustalenia miejscowego planu zagospodarowania
przestrzennego
Cześć obiektów ulegających opracowaniu wpisane jest do gminnego rejestru zabytków i są usytuowane
w strefie ochrony konserwatorskie. W związku z powyższym dokumentacja podlega uzgodnieniom ze
służbami ochrony zabytków.
1.4 Dane o istniejących i przewidywanych zagrożeniach dla środowiska
Zrealizowanie przedmiotowej inwestycji przy zasadach określonych w dokumentacji projektowej nie
wpłynie negatywnie na środowisko naturalne.
2.0 OKRESLENIE STANU TECHNICZNEGO
Opis ogólny stanu technicznego pokryć dachowych:
Istniejące pokrycia dachowe w wykonane z płyt eternitowych (cementowo-azbestowych) wykonane na
przełomie lat 50-80 na łatach drewnianych, stalowych.
Ocena stanu technicznego pokryć dachowych:
Istniejące pokrycia dachowe w postaci płyt eternitowych w chwili obecnej wykazują liczne ubytki,
spękania, niestabilności oraz nieszczelności.
Wnioski, zalecenia:
Z uwagi na wykazane powyżej usterki, defekty pokryć dachowych oraz z uwagi na konieczność
wdrażania “Program usuwania azbestu i wyrobów zawierających azbest stosowanych na terytorium
Polski” z którego wynika obowiązek wyłączenia z użytku i unieszkodliwienie wszystkich produktów
zawierających azbest do końca 2032 roku zaleca się, demontaż wykazanych pokryć dachowych oraz
utylizacje gruzu zawierającego azbest.
3.0 OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT
3.1 Wykonawca prac polegających na zabezpieczaniu i usuwaniu wyrobów zawierających azbest,
obowiązany jest do:
1) uzyskania odpowiednio zezwolenia, pozwolenia, decyzji zatwierdzenia programu gospodarowania
odpadami niebezpiecznymi albo złożenia organowi informacji o sposobie gospodarowania odpadami
niebezpiecznymi;
2) przeszkolenia przez uprawnioną instytucję zatrudnianych pracowników, osób kierujących lub
nadzorujących prace polegające na zabezpieczaniu i usuwaniu wyrobów zawierających azbest w
zakresie bezpieczeństwa i higieny pracy przy zabezpieczaniu i usuwaniu tych wyrobów oraz
przestrzegania procedur dotyczących bezpiecznego postępowania;
3) opracowania przed rozpoczęciem prac szczegółowego planu prac usuwania wyrobów zawierających
azbest, obejmującego w szczególności:
a) identyfikację azbestu w przewidzianych do usunięcia materiałach, na podstawie udokumentowanej
informacji od właściciela lub zarządcy obiektu albo też na podstawie badań przeprowadzonych przez
akredytowane laboratorium,
b) informacje o metodach wykonywania planowanych prac,
STRONA 5
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
c) zakres niezbędnych zabezpieczeń pracowników oraz środowiska przed narażeniem na szkodliwość
emisji azbestu, w tym problematykę określoną przepisami dotyczącymi planu bezpieczeństwa i ochrony
zdrowia,
d) ustalenie niezbędnego dla rodzaju wykonywanych prac monitoringu powietrza;
4) posiadania niezbędnego wyposażenia technicznego i socjalnego zapewniającego prowadzenie
określonych planem prac oraz zabezpieczeń pracowników i środowiska przed narażeniem na działanie
azbestu.
5. Wykonawca prac, przed przystąpieniem do prac polegających na zabezpieczeniu lub usunięciu
wyrobów zawierających azbest z obiektu lub terenu, obowiązany jest do zgłoszenia tego faktu
właściwemu organowi nadzoru budowlanego oraz właściwemu okręgowemu inspektorowi pracy.
Zgłoszenie, o którym mowa w ust. 2, powinno zawierać w szczególności:
1) rodzaj lub nazwę wyrobów zawierających azbest według grup wyrobów określonych w odrębnych
przepisach,
2) termin rozpoczęcia i planowanego zakończenia prac,
3) adres obiektu, urządzenia budowlanego lub instalacji przemysłowej,
4) kopię aktualnej oceny stanu wyrobów zawierających azbest,
5) określenie liczby pracowników, którzy przebywać będą w kontakcie z azbestem,
6) obowiązanie wykonawcy prac do przedłożenia nowego zgłoszenia w przypadku zmiany warunków
prowadzenia robót.
3.2 W celu zapewnienia warunków bezpiecznego usuwania wyrobów zawierających azbest z miejsca
ich występowania, wykonawca prac obowiązany jest do:
1) izolowania od otoczenia obszaru prac przez stosowanie osłon zabezpieczających przenikanie
azbestu do środowiska;
2) ogrodzenia terenu prac z zachowaniem bezpiecznej odległości od traktów komunikacyjnych dla osób
pieszych, nie mniejszej niż 1 m, przy zastosowaniu osłon zabezpieczających przed przenikaniem
azbestu do środowiska;
3) umieszczenia w strefie prac w widocznym miejscu tablic informacyjnych o następującej treści:
"Uwaga! Zagrożenie azbestem"; w przypadku prowadzenia prac z wyrobami zawierającymi krokidolit
treść tablic informacyjnych powinna być następująca: "Uwaga! Zagrożenie azbestem - krokidolitem";
4) zastosowania odpowiednich środków technicznych ograniczających do minimum emisję azbestu do
środowiska;
5) zastosowania w obiekcie, gdzie prowadzone są prace, odpowiednich zabezpieczeń przed pyleniem i
narażeniem na azbest, w tym uszczelnienia otworów okiennych i drzwiowych, a także innych
zabezpieczeń przewidzianych w planie bezpieczeństwa i ochrony zdrowia;
6) codziennego usuwania pozostałości pyłu azbestowego ze strefy prac przy zastosowaniu
podciśnieniowego sprzętu odkurzającego lub metodą czyszczenia na mokro;
7) izolowania pomieszczeń, w których zostały przekroczone dopuszczalne wartości stężeń pyłu
azbestowego dla obszaru prac, w szczególności izolowania pomieszczeń w przypadku prowadzenia
prac z wyrobami zawierającymi krokidolit;
8) stosowania zespołu szczelnych pomieszczeń, w których następuje oczyszczenie pracowników z
azbestu (komora dekontaminacyjna), przy usuwaniu pyłu azbestowego przekraczającego dopuszczalne
wartości stężeń;
9) zapoznania pracowników bezpośrednio zatrudnionych przy pracach z wyrobami zawierającymi
azbest lub ich przedstawicieli z planem prac, a w szczególności z wymogami dotyczącymi
bezpieczeństwa i higieny pracy w czasie wykonywania prac.
STRONA 6
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
3.3 Prace związane z usuwaniem wyrobów zawierających azbest prowadzi się w sposób
uniemożliwiający emisję azbestu do środowiska oraz powodujący zminimalizowanie pylenia poprzez:
1) nawilżanie wodą wyrobów zawierających azbest przed ich usuwaniem lub demontażem i
utrzymywanie w stanie wilgotnym przez cały czas pracy;
2) demontaż całych wyrobów (płyt, rur, kształtek) bez jakiegokolwiek uszkadzania, tam gdzie jest to
technicznie możliwe;
3) odspajanie materiałów trwale związanych z podłożem przy stosowaniu wyłącznie narzędzi ręcznych
lub wolnoobrotowych, wyposażonych w miejscowe instalacje odciągające powietrze;
4) prowadzenie kontrolnego monitoringu powietrza w przypadku stwierdzenia występowania
przekroczeń najwyższych dopuszczalnych stężeń pyłu azbestu w środowisku pracy, w miejscach
prowadzonych prac, w tym również z wyrobami zawierającymi krokidolit;
5) codzienne zabezpieczanie zdemontowanych wyrobów i odpadów zawierających azbest oraz ich
magazynowanie na wyznaczonym i zabezpieczonym miejscu.
3.4 Do transportu wyrobów i odpadów zawierających azbest stosuje się odpowiednio przepisy o
przewozie towarów niebezpiecznych.
1. Wyroby i odpady zawierające azbest powinny zostać odpowiednio oznakowane,
2. Transport wyrobów i odpadów zawierających azbest, dla których przepisy o transporcie towarów
niebezpiecznych nie ustalają szczególnych warunków przewozowych, należy wykonać w sposób
uniemożliwiający emisję azbestu do środowiska, w szczególności przez:
1) szczelne opakowanie w folię polietylenową o grubości nie mniejszej niż 0,2 mm wyrobów i odpadów
o gęstości objętościowej równej lub większej niż 1.000 kg/m3;
2) zestalenie przy użyciu cementu, a następnie po utwardzeniu szczelne opakowanie w folię
polietylenową o grubości nie mniejszej niż 0,2 mm odpadów zawierających azbest o gęstości
objętościowej mniejszej niż 1.000 kg/m3;
3) szczelne opakowanie odpadów pozostających w kontakcie z azbestem i zakwalifikowanych jako
odpady o gęstości objętościowej mniejszej niż 1.000 kg/m3 w worki z folii polietylenowej o grubości nie
mniejszej niż 0,2 mm, a następnie umieszczenie w opakowaniu zbiorczym z folii polietylenowej i
szczelne zamknięcie;
4) utrzymywanie w stanie wilgotnym odpadów zawierających azbest w trakcie ich przygotowywania do
transportu;
5) oznakowanie opakowań;
6) magazynowanie przygotowanych do transportu opakowań w osobnych miejscach zabezpieczonych
przed dostępem osób niepowołanych.
3. Przed załadowaniem przygotowanych odpadów zawierających azbest środek transportu powinien
być oczyszczony z elementów umożliwiających uszkodzenie opakowań w trakcie transportu.
4. Ładunek odpadów zawierających azbest powinien być tak umocowany, aby w trakcie transportu nie
był narażony na wstrząsy, przewracanie lub wypadnięcie z pojazdu.
5. Usuwane odpady zawierające azbest powinny być składowane na składowiskach odpadów
niebezpiecznych lub na wydzielonych częściach składowisk odpadów innych niż niebezpieczne i
obojętne.
3.5 Po wykonaniu prac, wykonawca prac ma obowiązek złożenia Inwestorowi pisemnego oświadczenia
o prawidłowości wykonania prac oraz o oczyszczeniu terenu z pyłu azbestowego, z zachowaniem
właściwych przepisów technicznych i sanitarnych.
Podstawa prawna: ROZPORZĄDZENIE MINISTRA GOSPODARKI, PRACY I POLITYKI SPOŁECZNEJ1) z dnia 2
kwietnia 2004 r. w sprawie sposobów i warunków bezpiecznego użytkowania i usuwania wyrobów zawierających azbest (Dz.
U. z dnia 21 kwietnia 2004 r.)
STRONA 7
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
Etapy procesu usuwania eternitu z dachu
-Zabezpieczenie terenu i oznaczenie tabliczkami ostrzegawczymi.
-Usuwanie płyt przez wyspecjalizowaną firmę. Robotnicy ubrani w specjalną odzież ochronną i maski
usuwają delikatnie eternit, tak aby się nie łamał. Dach co jakiś czas jest zwilżany wodą, aby unoszący
się w powietrzu pył osiadał na dachu.
-Umieszczenie zdjętych płyt eternitu w foliowych workach, które oznakowuje się naklejkami
ostrzegawczymi i zakrywa foliową plandeką.
-Transport na składowisko śmieci, gdzie eternit zostaje szczelnie zamknięty w opakowaniach a
następnie zakopuje się go.
4.0 OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA
1. Wykonawca przed przystąpieniem do wykonywania robót rozbiórkowych jest obowiązany opracować
instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych
przez nich robót;
2. Teren, na którym odbywa się będo roboty rozbiórkowo-demontażowe, należy ogrodzić i oznakować
tablicami ostrzegawczymi.
3. Strefa niebezpieczna, najmniejszym wymiarze liniowym liczonym od płaszczyzny obiektu
budowlanego, nie może wynosić mniej niż 5 m;
4. Usuwanie jednego elementu nie powinno wywoływać nieprzewidzianego spadania lub zawalenia się
innego.
5. Prowadzenie robót rozbiórkowych, jeżeli zachodzi możliwość obalenia części konstrukcji obiektu
przez wiatr, jest zabronione. Podczas wiatru o szybkości większej niż 10 m/sek. należy roboty
wstrzymać.
6. Gromadzenie gruzu na stropodachu i innych konstrukcyjnych częściach obiektu jest zabronione.
7. Obalanie ścian lub innych części obiektu przez podkopywanie i podcinanie jest zabronione.
8. Przy obalaniu obiektu sposobami zmechanizowanymi zatrudnionych pracowników i maszyny należy
usunąć poza strefę niebezpieczną. Przy rozbiórce sposobem obalania długość przymocowanych lin
powinna być trzykrotnie większa od wysokości obiektu, a umocowanie powinno być niezawodne. Liny
należy każdorazowo sprawdzać przed ich ponownym użyciem. Przy zakładaniu liny powinien być
zastosowany taki sposób jej podnoszenia, aby przypadkowo strącone cegły lub gruz nie spadały na
pracowników.
9. Pracownicy przebywający na stanowiskach pracy, znajdujących się na wysokości, co najmniej 1 m od
poziomu podłogi lub ziemi, powinny być zabezpieczeni przed upadkiem z wysokości poprzez wykonanie
balustrady z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości
1,1 m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą należy wypełnić w sposób
zabezpieczający pracowników przed upadkiem z wysokości. Alternatywnym rozwiązaniem jest
zabezpieczenie będące w instrukcji użytkowania określonego systemu rusztowań.
10.Pracownicy dokonujący montażu i demontażu rusztowań są obowiązane do stosowania urządzeń
zabezpieczających przed upadkiem z wysokości.
STRONA 8
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
5.0 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. Zakres robót dla całego założenia budowlanego oraz kolejność ich realizacji
1.1. Całe założenie budowlane obejmuje rozbiórkę istniejących pokryć dachowych wykonanych z płyt
eternitowych oraz wywózce i ich utylizacji.
1.2. Roboty związane z urządzeniem zaplecza budowy i placu budowy, w tym :
-ogrodzenie i oznakowanie placu budowy z oznaczeniem stref ochronnych,
-ustawienie pomieszczenia socjalnego i higieniczno-sanitarnego dla pracowników,
-rozmieszczenie sprzętu ratunkowego, p.poż. i pierwszej pomocy ,
-urządzenie miejsca składowania materiałów
1.3. Roboty ziemne : nie przewiduje się.
1.4. Roboty budowlane – rozbiórkowe:
-demontaż istniejących pokryć dachowych z eternitu,
1.5. Roboty budowlano – montażowe :
- montaż i demontaż rusztowań,
2. Sposób prowadzenia robót rozbiórkowych:
1/ Z połaci dachu zerwać eternit i przekazać do utylizacji - wykonać zgodnie zasadami bezpieczeństwa i
higieny pracy określonymi w Rozporządzeniu Ministra Gospodarki Pracy z dnia 14.10.2005r. Dz.U.Nr
216 poz.1824.
3. Wykaz istniejących obiektów budowlanych – na terenach na których usytuowane są obiekty
budowlane będące przedmiotem opracowania nie wyklucza się istnienia nie zinwentaryzowanych
budynków gospodarczych .
4. Wykaz elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi – nie wyklucza się istnienia nie zinwentaryzowanych sieci i instalacji
mogących stwarzać zagrożenie dla ludzi imienia.
5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia:
5.1 roboty rozbiórkowe – usuwanie płyt falistych z azbestowo-cementowych należy wykonać zgodnie
zasadami bezpieczeństwa i higieny pracy określonymi w Rozporządzeniu Ministra Gospodarki Pracy z
dnia 14.10.2005r. Dz.U.Nr 216 poz.1824. Do demontażu płyt falistych z azbestowo-cementowych
należy stosować sprzęt zalecany w Rozporządzeniu Ministra Gospodarki Pracy z dnia 14.10.2005r.
Dz.U.Nr 216 poz.1824.
W wyniku każdej obróbki mechanicznej, transportu azbest może stać się przyczyną śmiertelnych
chorób: pylicy azbestowej (azbestozy), raka płuc, międzybłoniaka opłucnej i otrzewnej oraz innych
zmian w płucach.
„Zgodnie z przepisami usuwanie azbestu może być wykonywane tylko przez wyspecjalizowaną
jednostkę (firmę), posiadającą odpowiednią decyzję wydaną przez starostę.
5.2 roboty budowlane, montaż i demontaż rusztowań,
- możliwość upadku przy pracy na dużej wysokości
- możliwość uderzenia spadającym elementem budowlanym,
6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych Kierownik budowy ma obowiązek opracowania planu BIOZ zgodnie
STRONA 9
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
z art. 21a Prawa Budowlanego i przed przystąpieniem do robót należy przeprowadzić szkolenie
pracowników w zakresie objętym planem BIOZ.
Szkolenie wstępne ogólne („instruktarz ogólny”) przechodzą wszyscy nowo zatrudniani pracownicy
przed dopuszczeniem do wykonywania pracy. Obejmuje ono zapoznanie pracowników z podstawowymi
przepisami bhp zawartymi w Kodeksie pracy, układach zbiorowych pracy oraz zasadami udzielania
pierwszej pomocy. Szkolenie wstępne na stanowisku pracy („Instruktarz stanowiskowy”) powinien
zapoznać pracowników z zagrożeniami występującymi na określonym stanowisku pracy, sposobami
ochrony przed zagrożeniami, oraz metodami bezpiecznego wykonywania pracy na tym stanowisku.
Pracownicy przed przystąpieniem do pracy powinni być zapoznani z ryzykiem zawodowym związanym
z pracą na danym stanowisku pracy. Fakt odbycia prze pracownika szkolenia wstępnego ogólnego,
szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien być
potwierdzony przez pracownika na piśmie oraz odnotowany a aktach osobowych pracownika. Szkolenia
wstępne podstawowe w zakresie bhp, powinny być przeprowadzone w okresie nie dłuższym niż 6
miesięcy od rozpoczęcia pracy na określonym stanowisku. Pracy. Szkolenia okresowe w zakresie bhp
dla pracowników zatrudnionych na stanowiskach robotniczych powinny być przeprowadzone w formie
instruktażu nie rzadziej niż raz na 3 lata, a na stanowiskach pracy, na których występują szczególne
zagrożenia dla zdrowia lub życia oraz zagrożenia wypadkowe – nie rzadziej niż raz w roku. Na placu
budowy powinny być udostępnione pracowników do stałego korzystania, aktualne instrukcje
bezpieczeństwa i higieny pracy dotyczące: Wykonywania prac związanych z zagrożeniami
wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych,
postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy.
W/w instrukcje powinny określać czynności do wykonania przed rozpoczęciem pracy, zasady i sposoby
bezpiecznego wykonywania danej pracy, czynności do wykonania po jej zakończeniu oraz zasady
postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla życia lub zdrowia pracowników.
Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji
lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują
odpowiednio kierownik budowy ( kierownik robót) oraz mistrz budowlany, stosownie do zakresu
obowiązków.
7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich
sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką
ewakuację na wypadek pożaru, awarii i innych zagrożeń.
-Roboty przy usuwaniu eternitu może wykonać tylko wyspecjalizowana firma, posiadającą odpowiednią
decyzję wydaną przez starostę.
-Przy wykonywaniu robót pracownicy powinni być wyposażeni w odzież roboczą i ochronną, zgodnie z
obowiązującymi przepisami.
-Należy stosować przewidziane przy kolejnych robotach urządzenia zabezpieczające i ochronne np.
osłony, pasy.
-Urządzenia powinny być sprawne i posiadać aktualne atesty.
-W czasie trwania robót codziennie prowadzić dla osób zatrudnionych na budowie instruktaż
stanowiskowy, w czasie którego omówić sposób prowadzenia robót, wstępujące i mogące wystąpić
zagrożenia oraz sposoby zabezpieczeń.
-Należy umożliwić stały dostęp pracowników do telefonu alarmowego, wykazu telefonów i adresu
najbliższego punktu pomocy lekarskiej, straży pożarnej, policji oraz dostęp do apteczki oraz środków i
urządzeń p.poż.
STRONA 10
PROJAL
PROJEKT BUDOWLANY
88-100 INOWROCŁAW
PB
-Należy sprawdzać, aby na budowie stale znajdowały się podręczne środki gaśnicze takie jak gaśnice
proszkowe, węże gaśnicze, hydranty, koce gaśnicze.
-Należy wykonać i oznakować drogi umożliwiające ewakuację, komunikację i dojazd wozu straży
pożarnej lub karetki pogotowia. Tych dróg i wjazdów nie wolno zastawiać ani wykorzystywać jako
miejsca składowania, gdyż muszą być dostępne w każdej chwili.
ZACHODZI OBOWIĄZEK SPORZĄDZENIA PLANU BIOZ
6.0 UWAGI KOŃCOWE
-Roboty budowlane należy wykonywać zgodnie z zasadami wiedzy i sztuki budowlanej na podstawie
projektu budowlanego i zgodnie z decyzją pozwolenia na budowę wydaną przez właściwy organ
administracji architektoniczno-budowlanej,
-Odstępstwa od założonych i projektowanych rozwiązań konsultować z biurem autorskim. W przypadku
stwierdzenia rozbieżności pomiędzy rozwiązaniami materiałowymi założonymi w opisie a materiałami
zastosowanymi do wykonania robót fakt rozbieżności zgłosić autorowi opracowania lub zastosować
rozwiązanie stosowne do stwierdzonego stanu, nie pogarszające poziomu estetycznego i technicznego
założonego w projekcie.
ZESPÓŁ OPRACOWUJĄCY
IMIĘ I NAZWISKO
ZAKRES OPRACOWANIA
PODPIS
OPRACOWAŁ:
ŁUKASZ ZIMICZ
BRANŻA BUDOWLANA
PROJEKTOWAL:
ZYGMUNT GÓRKOWSKI
BRANŻA BUDOWLANA
STRONA 11
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
CZĘŚĆ GRAFICZNA
PROJEKT BUDOWLANY
INOWROCŁAWIA
NR
ZAWARTOŚĆ
STRONA NR
CZĘŚĆ GRAFICZNA
MAPA POGLĄDOWA
13-50
51-54
STRONA 12
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 13
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 14
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 15
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 16
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 17
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 18
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 19
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 20
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 21
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 22
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 23
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 24
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 25
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 26
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 27
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 28
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 29
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 30
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 31
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 32
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 33
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 34
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 35
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 36
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 37
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 38
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 39
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 40
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 41
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 42
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 43
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 44
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 45
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 46
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 47
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 48
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 49
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 50
PROJAL
PROJEKT BUDOWLANY
88-100 INOWROCŁAW
PB
WYKAZ OBIEKTÓW PODLEGAJĄCYCH OPRACOWANIU
1.0 DEMONTAŻ, TRANSPORT, UNIESZKODLIWIENIE AZBESTU
LOKALIZACJA
ZAKRES RZECZOWY
NP.
ULICA
NR BUDYNKU
NR DZIAŁKI
JEDNOSTKA
MIARY (Mg)
ILOŚC (m2)
1
WSPÓLNA
14
4/7
2,175
87,0
2
GROCHOWA
28
48/1 48/3
10,600
424,0
3
ŚW. DUCHA
103
49
0,600
24,0
4
WIELKOPOLSKA
33A
81
1,050
42,0
5
PRZYBYSZEWSKIEGO
3
49
2,100
84,0
6
POLNA
55
124
0,375
15,0
7
WAPIENNA
4
85/1
3,900
156,0
8
SZYMBORSKA
78
288
1,750
70,0
9
SODOWA
1
41
3,150
126,0
14
112
1,950
78,0
10 KOSIEDOWSKIEGO
STRONA 51
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
11 ORZESZKOWEJ
4
4/276
0,500
20,0
12 SKŁODOWSKIEJ
7
163
1,800
72,0
13 PRZYBYSZEWSKIEGO
66
2/1
1,000
40,0
14 LIPOWA
38
111/4
1,250
50,0
15 OGRODOWA
5
49
9,350
374,0
149/3
2/4
4,500
180,0
17 BATKOWSKA
8A
67/1
5,750
230,0
18 BARTOSZCZE
31
281
3,000
120,0
19 OSIEDLE BYDGOSKIE
29
6
4,525
181,0
20 PRZYBYSZEWSKIEGO
46
21/5
1,075
43,0
21 BAGIENNA
9
30
3,575
143,0
22 MĄTEWSKA
9/2
50
0,875
35,0
23 SZEROKA
9
302
7,200
288,0
24 SODOWA
5
44
1,800
72,0
25 SZANCERA
11
129
1,750
70,0
26 LIPOWA
44
104/2
0,750
30,0
16 WIERZBIŃSKIEGO
STRONA 52
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
27 JACEWSKA
PB
124
66
4,950
198,0
28 BŁAŻKA
3D,3E
7/70
0,400
16,0
29 BŁAŻKA
3G
7/70
0,125
5,0
30 KUSOCIŃSKIEGO
3L
1/94
1,225
49,0
31 JACEWSKA
123
7/1
3,625
145,0
32 WILKOŃSKIEGO
35
87/4
33 BŁONIE
9
63/2
34 BŁONIE
17
68 69
35 MARCINKOWSKIEGO
67
13/1
36 POZNAŃSKA
384
10/3
37 SZEROKA
10
338
26,007
1 040,3
38 DYBALSKIEGO
13
13
2,925
117,0
115,607
4 624,3
RAZEM
STRONA 53
PROJAL
PROJEKT BUDOWLANY
88-100 INOWROCŁAW
PB
WYKAZ OBSZARÓW PODLEGAJĄCYCH OPRACOWANIU
2.0 TRANSPORT, UNIESZKODLIWIENIE AZBESTU
LOKALIZACJA
ZAKRES RZECZOWY
NP.
ULICA
JEDNOSTKA
MIARY (Mg)
NR BUDYNKU
NR DZIAŁKI
ILOŚC (m2)
39 POLNA
55
124
2,625
105,0
40 KOLEJOWA
5
120
2,500
100,0
41 SZYMBORSKA
65
174
0,500
20,0
42 PRZYBYSZEWSKIEGO
66
2/1
2,000
80,0
43 LIPOWA
38
111/4
0,250
10,0
44 MARULEWSKA
104
104
2,600
104,0
45 LIPOWA
44
104/2
0,500
20,0
46 DYBALSKIEGO
13
13
0,625
25,0
RAZEM
11,600
464,0
OGÓŁEM
127,207
5 088,3
STRONA 54
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
PROJEKT BUDOWLANY
INOWROCŁAWIA
NR
ZAWARTOŚĆ
STRONA NR
DOKUMENTY FORMALNO PRAWNE
56-
STRONA 55
PROJAL
88-100 INOWROCŁAW
PROJEKT BUDOWLANY
PB
STRONA 56

3) projekt budowlany - opis techniczny - BIP

Transkrypt

Podobne dokumenty

(Oświadczenie wykonawcy robót o oczyszczeniu nieruchomości z

WNIOSEK o przyznanie dofinansowania z budżetu gminy

Punkt informacyjny – usuwanie azbestu

Załącznik nr 14 - Oświadczenie o usunięciu wyrobów zawierających

Komunikat w sprawie inwentaryzacji wyrobów zawierających azbest

Uchwala Nr XXV/267/2016 z dnia 19 grudnia 2016 r. - BIP

DEKLARACJA przystąpienia do programu usuwania azbestu i

program wosp 5 - GMINA Inowrocław

Święty Mikołaj w oczach współczesnych dzieci
