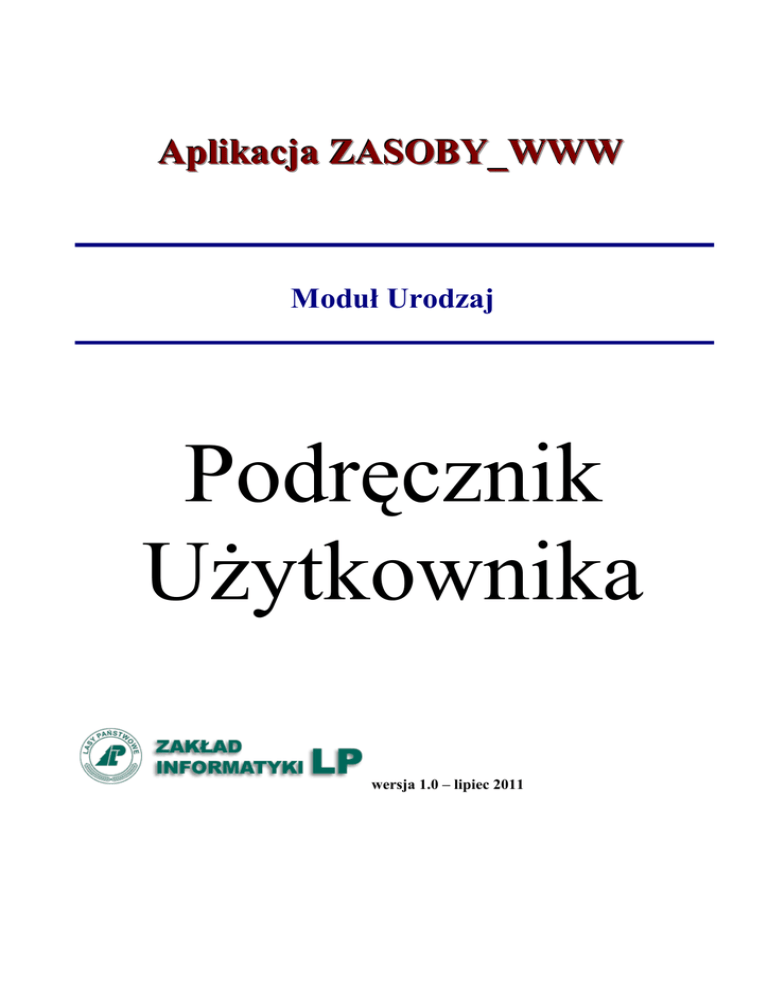

URODZAJ

Aplikacja ZASOBY_WWW
Moduł Urodzaj
Podręcznik
Użytkownika
wersja 1.0 – lipiec 2011
Moduł Urodzaj
Spis treści
SPIS TREŚCI
1. Ogólny opis interfejsu użytkownika ............................................................ 3
1.1. Uruchomienie programu ................................................................................................. 3
1.2. Menu główne .................................................................................................................. 4
2. Składanie meldunku...................................................................................... 6
2.1. Tworzenie lub ponowna edycja meldunku ..................................................................... 6
2.2. Wypełnianie formularza meldunkowego ....................................................................... 6
2.3. Dotychczas złożone meldunki ........................................................................................ 9
2.4. Mapa złożonych meldunków........................................................................................ 10
3. Akcje zbierania meldunków ....................................................................... 12
4. Raporty z zakończonych akcji ................................................................... 13
Spis ilustracji...................................................................................................... 16
Zakład Informatyki Lasów Państwowych, Nowy Bedoń, ul. Sienkiewicza 19; 95-020 Andrespol;
Tel. +48 42 6772545, fax +48 42 677-25-46, e-mail: biuro(na)zilp.lasy.gov.pl
2
Moduł Urodzaj
1. OGÓLNY OPIS INTERFEJSU UŻYTKOWNIKA
1.1.
Uruchomienie programu
W celu zalogowania się do aplikacji ZASOBY_WWW – Pracownik LP należy wypełnić pola: Login
oraz Hasło znajdujące się na Stronie logowania w panelu na środku ekranu, a następnie wcisnąć
przycisk Zaloguj. Po zalogowaniu wyświetlana jest Strona główna aplikacji.
Rysunek 1 [Ekran logowania]
W celu odzyskania utraconego hasła do aplikacji, należy wypełnić pola Login i E-mail znajdujące się
w formularzu Odzyskiwanie hasła, dostępnym po wciśnięciu linku Zapomniałeś hasła? na Stronie
logowania, a następnie wcisnąć przycisk Wyślij link. Na adres e-mail pracownika przesyłana jest
wiadomość z linkiem, po którego przyciśnięciu wyświetla się formularz służący do zmiany hasła. Pola
formularza do uzupełnienia: Nowe hasło, Powtórz nowe hasło.
Po uzupełnieniu danych
należy nacisnąć przycisk
Zapisz. O przeprowadzonym procesie zmiany hasła
pracownik jest informowany odpowiednim komunikatem.
Rysunek 2 [Odzyskiwanie hasła]
3
Moduł Urodzaj
1.2.
Menu główne
Na Stronie głównej (po zalogowaniu się do aplikacji) użytkownik znajdzie w prawym górnym rogu
ekranu przycisk Wyloguj. Umożliwia on wyjście z aplikacji. Na środku ekranu w panelu po lewej
stronie wyświetlane są ogłoszenia kierowane do pracowników LP, a po prawej aktualności dostępne
również dla nadleśnictw oraz klientów spoza PGL LP. Można tu znaleźć ogłoszenie dotyczące
bieżącej akcji zbierania meldunków o urodzaju nasion. Pod linkiem powrotu do Strony głównej
znajduje się przycisk umożliwiający zwinięcie panelu z logo PGL LP i z informacją o zalogowanym
użytkowniku.
Rysunek 3 [Strona główna]
Pod znakiem logo LP znajduje się panel menu, którego wygląd uzależniony jest od uprawnień
użytkownika – tylko administrator oraz osoby upoważnione mają aktywne wszystkie pozycje.
Rysunek 4 [Menu główne administratora]
4
Moduł Urodzaj
Na Stronie głównej pracownika nadleśnictwa znajduje się opcja Urodzaj.
Rysunek 5 [Podmenu Urodzaj]
Urodzaj:
Składanie/edycja meldunku – zakładanie nowego meldunku i dodawanie gatunków do
meldunku.
Dotychczas złożone meldunki – Przegląd meldunków już złożonych. Możliwość pobrania
danych z meldunku w formie pliku widocznego we wzorze druku - wz1.2.16.c.pdf. Wzór
druku można pobrać odpowiednim linkiem widocznym w aplikacji Urodzaj.
Mapa meldunków – Graficzna prezentacja postępującej akcji meldunkowej.
Ostatnio złożone meldunki – Formatka umożliwiająca przeglądanie złożonych meldunków
wg wyboru: z ostatniego dnia oraz 2, 3, 5 i 10 ostatnich dni. (Opcja dostępna dla
użytkownika z IBL)
Akcje meldunkowe – Lista zarejestrowanych akcji meldunkowych.
Raporty z zakończonych akcji meldunkowych – Tabelaryczne zestawienie raportowe
bilansów i zapotrzebowań z poszczególnych akcji meldunkowych.
5
Moduł Urodzaj
2. SKŁADANIE MELDUNKU
2.1.
Tworzenie lub ponowna edycja meldunku
Po wybraniu opcji Urodzaj / Składanie/edycja meldunku
Rysunek 6 [Urodzaj - Opcja składania i edycji meldunku]
wyświetla się formatka informująca o trwającej akcji meldunkowej.
Rysunek 7 [Urodzaj - Informacja o składaniu meldunku]
Na dole formatki znajduje się przycisk umożliwiający złożenie lub edycję (np. dodanie kolejnych
gatunków lub zmianę zapisanych wartości) już złożonego meldunku. Edycja meldunku jest możliwa
przez cały czas trwania akcji meldunkowej. Jako właściwa treść meldunku, służąca do sporządzenia
raportów z akcji meldunkowej, brana jest wartość, jaka będzie występować w treści meldunku
w momencie zakończenia akcji meldunkowej.
Po przyciśnięciu przycisku złożenia/edycji treści meldunku przechodzimy do formatki meldunku.
2.2.
Wypełnianie formularza meldunkowego
Formatka meldunku (Rys. 8) zawiera kilka sekcji:
• przyciski zapisu i wycofania się z edycji,
• sekcję pomocy (domyślnie zwinięta; rozwinięcie kliknięciem na znak ‘+’ przy nazwie sekcji),
• sekcję nagłówka, w którym możemy zapisać swoje uwagi dotyczące składanego meldunku,
• kwestionariusz z listą gatunków.
UWAGA!!!
W niezalecanej obecnie dla modułu Urodzaj przeglądarce IE 9, formularz składania meldunku
pokazywany jest w postaci mocno rozciągniętej na stronie. Przycisk Zapisz znajduje się na górze
ekranu, natomiast aby zobaczyć tabelkę dodawanych do meldunku gatunków, należy "zjechać" na dół
strony.
6
Moduł Urodzaj
Rysunek 8 [Urodzaj - Formatka meldunku]
Sekcja pomocy zawiera istotne informacje pomocne przy określaniu wartości, jakie należy podawać
w poszczególnych kolumnach kwestionariusza.
Wypełnianie meldunku o urodzaju nasion
1. Rubryki należy wypełniać tylko dla tych rodzajów drzew, które posiadają w Nadleśnictwie
znaczenie gospodarcze.
Do rubryk wpisywać liczby kilogramów lub wybrać z listy odpowiednie słowo.
2. Rubryki: 2, 3 i 4 należy wypełniać na podstawie materiałów z ubiegłego roku. Nadleśnictwa nie
wymieniają w tych rubrykach szyszek, żołędzi i bukwi otrzymanych od innych Nadleśnictw.
3. Zapowiadający się urodzaj należy określić (mając na względzie stan przeciętny):
a. jako brak danych, jeżeli nie szacowano dla danego gatunku drzew obradzających;
b. jako zły, jeżeli nie znaleziono drzew obradzających;
c. jako słaby, jeżeli owocują pojedyncze drzewa na skrajach drzewostanów;
d. jako średni, jeżeli owocują liczne drzewa na skrajach i niewielki procent w głębi
drzewostanów;
e. jako dobry, jeżeli owocuje znaczny procent drzew w drzewostanie.
4. W przypadku stosowania w nadleśnictwie miary objętościowej należy przyjąć, że 1 hl:
a. szyszek sosnowych waży 50 kg,
b. świerkowych – 40 kg,
c. jodłowych – 45 kg,
d. żołędzi – 75 kg.
5. Zapotrzebowanie nasion należy podać według wniosku upraw na najbliższy rok.
6. Dla gatunków występujących jako domieszka podać powierzchnię zredukowaną.
7. Dla sosny, świerka, jodły i modrzewia przy pozyskaniu (rubryki 4, 6, 7, 8 podaje się masę szyszek,
natomiast zapotrzebowanie wyraża się w masie wyłuszczonych nasion (rubryka 9).
8. W przeliczeniach należy przyjąć następujące przeciętne wydajności nasion ze 100 kg szyszek:
a. sosna – 1.5 kg;
b. świerk – 2.5 kg;
c. jodła – 14.0 kg;
d. modrzew – 5.0 kg.
UWAGA!!!
Kolumna 10 meldunku o urodzaju wypełniana jest automatycznie dla poszczególnych gatunków sumą
powierzchni drzewostanów WDN i GDN odczytaną z bazy RLMP_LP.
7
Moduł Urodzaj
Początkowo kwestionariusz meldunku nie zawiera żadnego
gatunku. Dodaje się go opcją: Menu / Dodaj gatunek.
Wywołanie tej opcji dodaje pusty wiersz do
kwestionariusza. Kliknięcie wiersza uaktywnia go do
edycji. Zalecamy, aby zapisywać kwestionariusz
wykonywać po dodaniu każdego kolejnego gatunku.
Po wybraniu gatunku wypełniamy pozostałe pola stosując
się do wskazówek zawartych w sekcji pomocy.
Dotychczasowe doświadczenie wskazuje, że większość
błędów
przy
składaniu
meldunku
wynikała
z niezapoznania się z informacjami zawartymi we
wskazówkach do wypełnienia meldunku o urodzaju
nasion.
Rysunek 9 [Urodzaj - Wybór kolejnego]
Przed wyjściem z formularza meldunkowego zapisujemy jego treść przyciskiem Zapisz lub jeśli
chcemy porzucić ostatnie zmiany klikamy przycisk Wycofaj.
UWAGA!
W trakcie trwania akcji meldunkowej, składane meldunki na bieżąco analizowane są przez
pracownika Instytutu Badawczego Leśnictwa, który w przypadku zauważenia błędów lub
nieścisłości w zapisanych informacjach, będzie kontaktować się z wybranymi jednostkami
i wyjaśniać zauważone niejasności. Do dnia zakończenia akcji meldunkowej nadleśnictwa mogą
edytować meldunek i poprawiać jego treść. Dlatego warto nie czekać ze składaniem meldunku do
ostatniego dnia akcji meldunkowej i dać sobie szansę na ewentualną poprawkę meldunku.
8
Moduł Urodzaj
2.3.
Dotychczas złożone meldunki
Stan akcji meldunkowej można monitorować korzystając z opcji Urodzaj / Dotychczas złożone
meldunki.
Po lewej stronie formatka zawiera tabelaryczne zestawienie pokazujące listę rdLP z informacją
o procencie złożonych meldunków. Wybór RDLP na liście po lewej stronie powoduje prezentację po
prawej stronie dwóch list nadleśnictw. Górna lista prezentuje listę nadleśnictw, które już rozpoczęły
składanie meldunku. Można tu odczytać datę rozpoczęcia składania meldunku przez jednostkę oraz
liczbę gatunków, jaką zawiera złożony meldunek. Ostatnia kolumna zawiera link umożliwiający
pobranie pliku z danymi zawartymi w meldunku – plik meldunek_o_urodzaju.xfdf. Pliki typu xfdf są
standardowymi plikami danych formularzy PDF. Dane te można wyświetlić w aktywnym formularzu
wz1.2.16.c.pdf . Formularz można pobrać linkiem znajdującym się w sekcji Pomoc i zapisać lokalnie
w systemie Wndows do katalogu C:\wzory_drukow . Do wyświetlenia pliku danych meldunkowych
najlepiej jest użyć programu Acrobat Reader X PL.
Druga, dolna lista jednostek wybranej RDLP pokazuje jednostki, które jeszcze nie złożyły meldunku.
9
Moduł Urodzaj
Kliknięcie na znak ‘+’ przy nazwie jednostki powoduje rozwinięcie wiersza i pokazanie informacji
kontaktowej do wybranej jednostki. Dotyczy to obu list jednostek.
2.4.
Mapa złożonych meldunków
Inny sposób wglądu w stan realizacji akcji meldunkowej daje opcja Urodzaj / Mapa meldunków.
Po wybraniu tej opcji mamy możliwość zobaczenia stanu akcji meldunkowej w ujęciu geograficznym.
Rysunek 10 [Urodzaj - Mapa stanu akcji meldunkowej. Poziom rdLP]
Pierwsza mapa prezentuje poziom rdLP. Kliknięcie na wybranej RDLP powoduje zmianę nazwy na
numer adresowy, a w dolnej tabeli możemy odczytać ile jednostek wybranej RDLP złożyło już
meldunek. Link (nadleśnictwa), przy wybranej RDLP, umożliwia przejście do mapki RDLP
z widocznymi nadleśnictwami.
10
Moduł Urodzaj
Rysunek 11 [Urodzaj - Mapa stanu akcji meldunkowej. Poziom nadleśnictw]
Dolna tabela na stronie mapy nadleśnictw prezentuje informacje dla wybranej jednostki: liczbę
gatunków zapisanych w złożonym meldunku oraz telefon do pracownika składającego meldunek.
Link (cała Polska) przenosi z powrotem na stronę z poziomem rdLP.
11
Moduł Urodzaj
3. AKCJE ZBIERANIA MELDUNKÓW
Opcja Urodzaj / Akcje zbierania meldunków prezentuje wszystkim użytkownikom listę dat
początku i zakończenia kolejnych akcji meldunkowych oraz statusy poszczególnych akcji.
Użytkownik z uprawnieniami administracyjnymi posiada odpowiednie mechanizmy zarządzania
akcjami – sekcja Edycja.
Rysunek 12 [Urodzaj - Akcje meldunkowe]
Zmiana statusu akcji meldunkowej (Nowy, W trakcie) umożliwia zawieszenie lub umożliwienie
składania meldunków. Wybranie i zapisanie opcji Zakończony powoduje zamkniecie możliwości
składania meldunków i przeliczenie raportów z ostatniej akcji meldunkowej.
12
Moduł Urodzaj
4. RAPORTY Z ZAKOŃCZONYCH AKCJI
Opcja Menu / Raporty z zakończonych akcji meldunkowych uruchamia raporty podzielone na dwa
bloki: Bilans i Zapotrzebowanie.
Rysunek 13 [Urodzaj - Raporty. Wybór roku akcji meldunkowej]
Bilans obrazuje różnicę pomiędzy szacowanym urodzajem a zapotrzebowaniem. Zapotrzebowanie
prezentuje szczegółowo zapotrzebowanie i szacowany poziom urodzaju.
Rysunek 14 [Urodzaj - Raporty. Bilans. Poziom rdLP]
Menu Akcje umożliwia prezentację bilansów na poziomie nadleśnictw wybranej RDLP. Ikona
umożliwia pobranie danych w formie pliku w formacie zgodnym z arkuszem kalkulacyjnym.
Rysunek 15 [Urodzaj - Raporty. Uruchamiania
szczegółowego raportu ]
13
Moduł Urodzaj
Po kliknięciu ikony
pojawia się okienko umożliwiające dostosowanie raportu, jaki chcemy
pobrać do arkusza kalkulacyjnego. Po
lewej należy stronie zaznaczyć kolumny,
które mają się znaleźć w pliku lub kliknąć
znaczek Przenieś wszystkie. Dodatkowo po
prawej stronie możemy ustawić wstępną
kolejność kolumn z danymi w arkuszu.
Zaznaczona opcja Nagłówki umożliwia
pobranie w pierwszym wierszu pliku
arkusza nagłówków wybranych kolumn
z danymi.
Analogicznie jak na poziomie rdLP, prezentowany jest raport na poziomie nadleśnictw wybranego
RDLP.
Rysunek 16 [Urodzaj - Raporty. Bilans. Poziom nadleśnictw]
Akcja dostępna na tej stronie umożliwia pobranie szczegółowych danych meldunkowych w formie
pliku meldunek_o_urodzaju.xfdf – możliwego do wyświetlenia wraz z aktywnym formularzem PDF
wz1.2.16.c.pdf (lub wz1.2.16.b.pdf dla raportów z lat 2006-2007) zapisanym w katalogu
c:\wzory_drukow . Otwierany w AcrobatReaderze plik XFDF automatycznie prezentowany jest
w formularzu PDF. Istotne jest, aby mieć zainstalowaną najnowszą, polską wersję AcrobatReadera.
14
Moduł Urodzaj
Rysunek 17 [Urodzaj - Formularz PDF wypełniony danymi z pliku XFDF]
Drugi blok raportów – szacowany urodzaj i zapotrzebowanie – prezentuje zliczone wartości również
na 2 poziomach: rdLP i nadleśnictwa.
Rysunek 18 [Urodzaj – Szacowany urodzaj i zapotrzebowanie. Poziom rdLP]
Tabele w tym bloku raportowych są znacznie szersze i nie są widoczne w całości na ekranie, dlatego
dla lepszej jej czytelności najlepiej zastosować jedno z rozwiązań:
• pobrać dane do arkusza kalkulacyjnego,
• odłączyć tabelę od formatki – opcja Odłącz – co spowoduje wyświetlenie tabeli w całym oknie,
• wyłączyć część kolumny z wyświetlania – opcja Widok.
Można oczywiście zastosować również suwaki znajdujące się obok tabeli i przewijać wiersze
i kolumny z danymi.
15
Moduł Urodzaj
Spis ilustracji
Rysunek 1 [Ekran logowania] .............................................................................................................. 3
Rysunek 2 [Odzyskiwanie hasła] ......................................................................................................... 3
Rysunek 3 [Strona główna] .................................................................................................................. 4
Rysunek 4 [Menu główne administratora] ........................................................................................... 4
Rysunek 5 [Podmenu Urodzaj]............................................................................................................ 5
Rysunek 6 [Urodzaj - Opcja składania i edycji meldunku] .................................................................... 6
Rysunek 7 [Urodzaj - Informacja o składaniu meldunku]....................................................................... 6
Rysunek 8 [Urodzaj - Formatka meldunku] ........................................................................................... 7
Rysunek 9 [Urodzaj - Wybór kolejnego] ................................................................................................ 8
Rysunek 10 [Urodzaj - Mapa stanu akcji meldunkowej. Poziom rdLP] ............................................... 10
Rysunek 11 [Urodzaj - Mapa stanu akcji meldunkowej. Poziom nadleśnictw] .................................... 11
Rysunek 12 [Urodzaj - Akcje meldunkowe] ......................................................................................... 12
Rysunek 13 [Urodzaj - Raporty. Wybór roku akcji meldunkowej]....................................................... 13
Rysunek 14 [Urodzaj - Raporty. Bilans. Poziom rdLP] ........................................................................ 13
Rysunek 15 [Urodzaj - Raporty. Uruchamiania szczegółowego raportu ] ............................................ 13
Rysunek 16 [Urodzaj - Raporty. Bilans. Poziom nadleśnictw] ............................................................. 14
Rysunek 17 [Urodzaj - Formularz PDF wypełniony danymi z pliku XFDF] ....................................... 15
16
Moduł Urodzaj
METRYKA DOKUMENTU
Temat:
Aplikacja ZASOBY_WWW
Tytuł:
Moduł Urodzaj
Wersja:
1.0
Autorzy:
Marek Wirowski
Stron:
17 (włącznie ze stroną niniejszą)
Data:
15 lipca 2011 r.
Plik:
ZASOBY_WWW - URODZAJ_mw_003
17

URODZAJ

Transkrypt

Podobne dokumenty

Maj jest miesiącem gdzie większośd paostw obchodzi Dzieo Matki.

Schemat podłączenia Battery Protect

Pobierz regulamin ośrodka.

Rysunek Rodziny Autor testu: Anna Frydrychowicz Wyd. Centrum

Monitoring obradzania nasion podstawowych gatunków drzew

RYSUNEK poglądowy

Rysunek poglądowy Rysunek techniczny Zadanie 16 str. 29 Narysuj

Rysunek dziecka a przemoc

Iminocukry to grupa związków przypominających swoją budową
