instrukcja montażu maskownicy classic

INSTRUKCJA MONTAŻU MASKOWNICY CLASSIC
28-10-2014
www.proform.eu

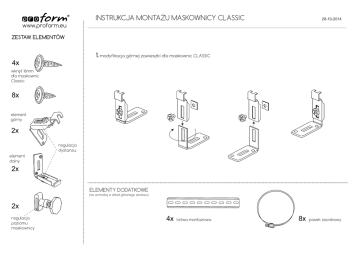

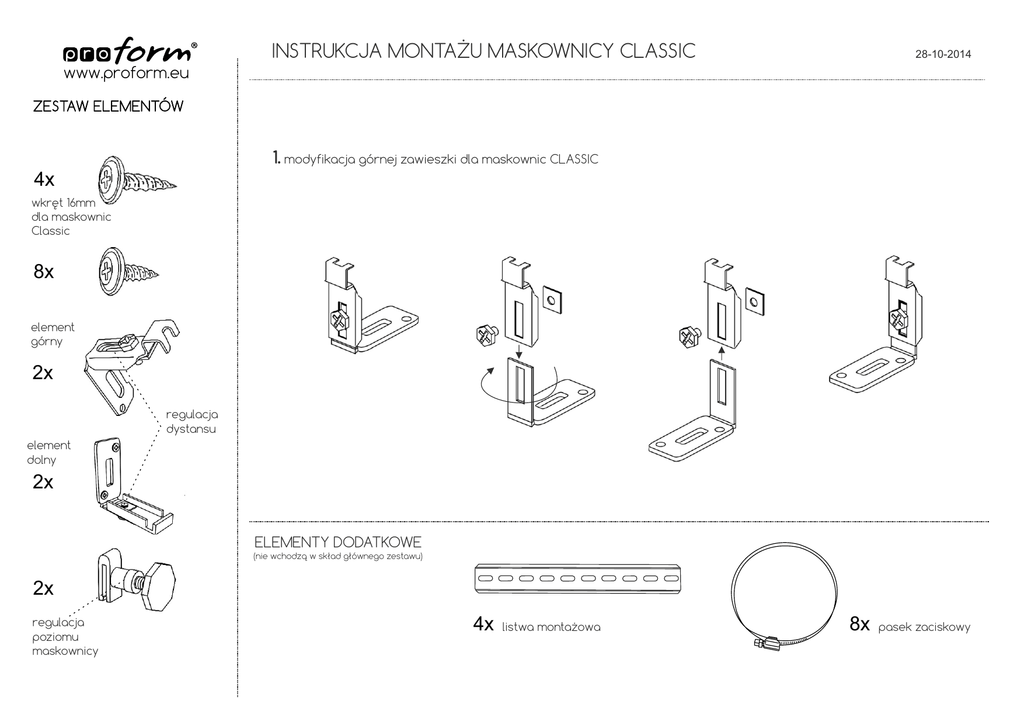

1. modyfikacja górnej zawieszki dla maskownic CLASSIC
4x
wkręt 16mm
dla maskownic
Classic
8x
element
górny
2x
regulacja
dystansu
element
dolny
2x
ELEMENTY DODATKOWE
(nie wchodzą w skład głównego zestawu)
2x
regulacja
poziomu
maskownicy
4x
listwa montażowa
8x
pasek zaciskowy
INSTRUKCJA MONTAŻU MASKOWNICY CLASSIC NA GRZEJNIKU PANELOWYM
www.proform.eu
2. Zamocuj zawieszki
Do maskownic Classic
zastosuj dłuższe wkręty (16mm)
4. Zawieś maskownicę na grzejniku.
Zawieszki górne oraz odbojniki mają regulacje
odległości. Zalecany dystans to 5 cm
3. Przyklej odbojniki
28-10-2014
INSTRUKCJA MONTAŻU MASKOWNICY CLASSIC NA GRZEJNIKU ŻELIWNYM
28-10-2014
www.proform.eu
1. Zamocuj adaptery na skrajnych żeberkach
(Przed skręcaniem pasków zaciskowych można je lekko natłuścić)
2.
(Do montażu można zastosować także klucz płaski 7)
(Usuń wystające paski)
INSTRUKCJA MONTAŻU MASKOWNICY CLASSIC NA GRZEJNIKU ŻELIWNYM
28-10-2014
www.proform.eu
3. Otwory na maskownicy przygotowane są do montażu na
grzejnikach panelowych. W przypadku grzejników żeliwnych
otwory należy wykonać samodzielnie.
zawieszka
dolna
zawieszka
górna
Do maskownic Classic
zastosuj dłuższe wkręty (16mm)
4. Zawieś maskownicę
na grzejniku
Zawieszki dają możliwość
regulacji odległości
INSTRUKCJA MONTAŻU MASKOWNICY CLASSIC NA GRZEJNIKU aluminiowym
www.proform.eu
1. Modyfikacja zawieszki
2. Zamocuj zawieszki
3. Przyklej odbojniki
Do maskownic Classic
zastosuj dłuższe wkręty (16mm)
4. Zawieś maskownicę na grzejniku.
Zawieszki oraz odbojniki mają regulacje
odległości. Zalecany dystans to 5 cm
28-10-2014
