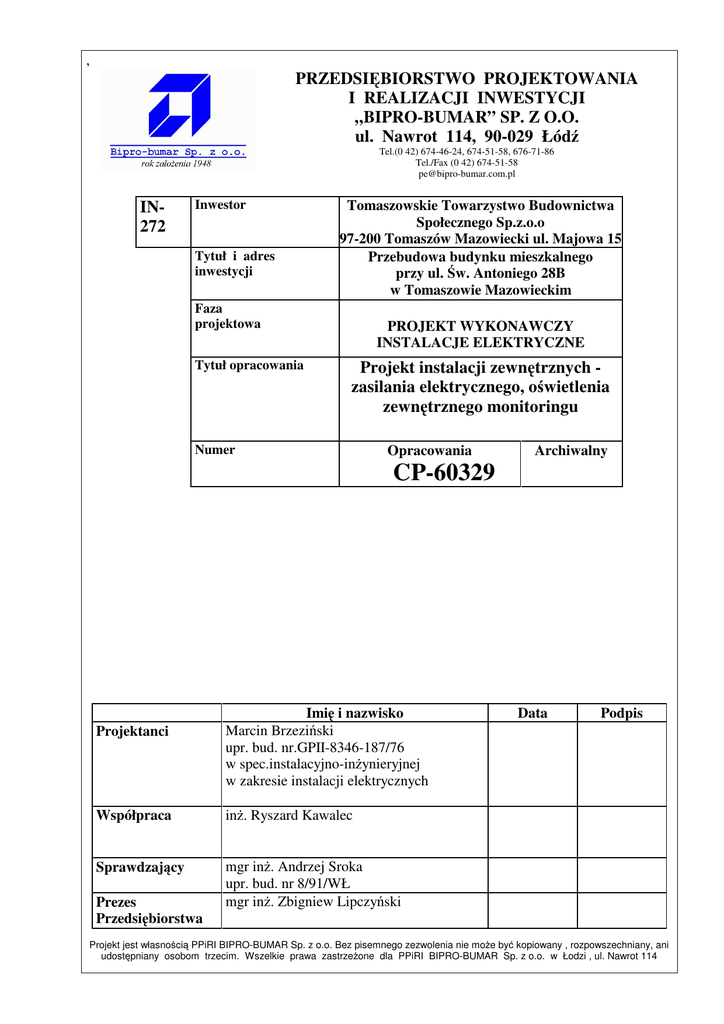

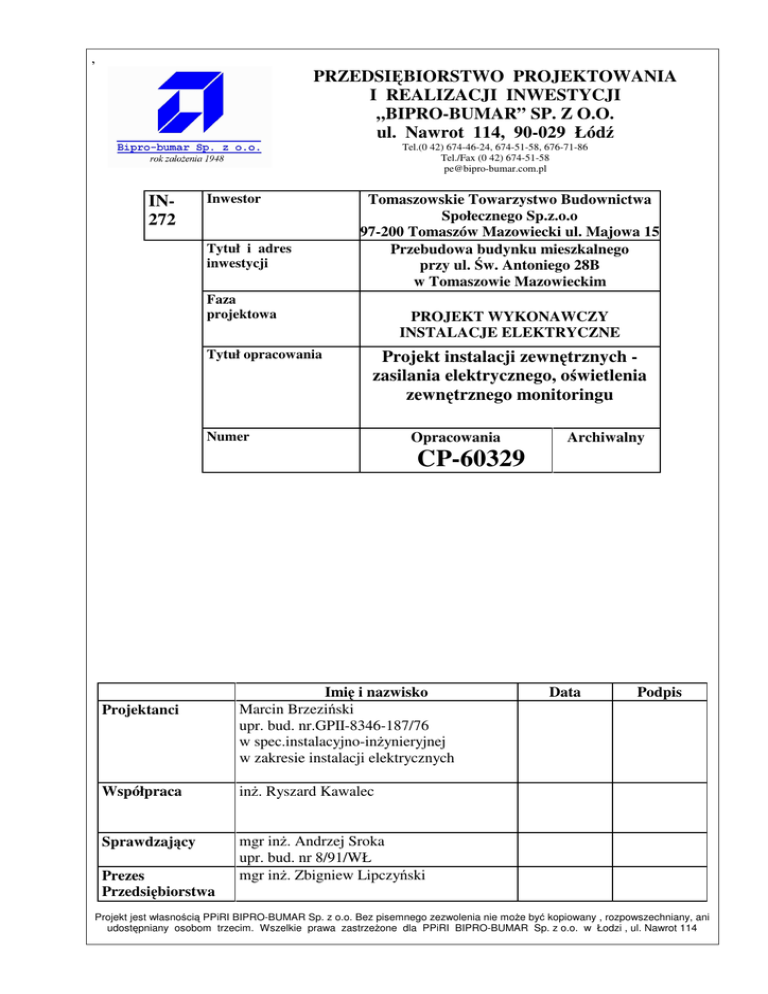

PRZEDSI BIORSTWO PROJEKTOWANIA
I REALIZACJI INWESTYCJI
„BIPRO-BUMAR” SP. Z O.O.
ul. Nawrot 114, 90-029 Łód
Tel.(0 42) 674-46-24, 674-51-58, 676-71-86
Tel./Fax (0 42) 674-51-58
[email protected]
IN272
Inwestor
Tytuł i adres
inwestycji
Tomaszowskie Towarzystwo Budownictwa
Społecznego Sp.z.o.o
97-200 Tomaszów Mazowiecki ul. Majowa 15
Przebudowa budynku mieszkalnego
przy ul. w. Antoniego 28B
w Tomaszowie Mazowieckim
Faza
projektowa
Tytuł opracowania
PROJEKT WYKONAWCZY
INSTALACJE ELEKTRYCZNE
Projekt instalacji zewn trznych zasilania elektrycznego, o wietlenia
zewn trznego monitoringu
Numer
Projektanci
Opracowania
CP-60329
Imi i nazwisko
Marcin Brzezi ski
upr. bud. nr.GPII-8346-187/76
w spec.instalacyjno-in ynieryjnej
w zakresie instalacji elektrycznych
Współpraca
in . Ryszard Kawalec
Sprawdzaj cy
mgr in . Andrzej Sroka
upr. bud. nr 8/91/WŁ
mgr in . Zbigniew Lipczy ski
Prezes
Przedsi biorstwa
Archiwalny
Data
Podpis
Projekt jest własno ci PPiRI BIPRO-BUMAR Sp. z o.o. Bez pisemnego zezwolenia nie mo e by kopiowany , rozpowszechniany, ani
udost pniany osobom trzecim. Wszelkie prawa zastrze one dla PPiRI BIPRO-BUMAR Sp. z o.o. w Łodzi , ul. Nawrot 114
2
PRZEDSI BIORSTWO
PROJEKTOWANIA
I REALIZACJI INWESTYCJI
„BIPRO-BUMAR”
Spółka z o.o.
Łód , ul. Nawrot 114
Tomaszowskie Towarzystwo Budownictwa
Społecznego Sp.z.o.o
Str. 2
Przebudowa budynku mieszkalnego
przy ul. w. Antoniego 28B
Zlecenie
IN-272
97-200 Tomaszów Mazowiecki ul. Majowa 15
w Tomaszowie Mazowieckim
SPIS TRE CI
L.p
Wyszczególnienie
Opis techniczny CP-60329
1.
2.
Podstawa opracowania
Zakres opracowania
3.
3.1
3.2
Zasilanie budynku
Stan istniej cy
Stan projektowany
4.
4.1
4.2
..4.3
O wietlenie zewn trzne
O wietlenie terenu
O wietlenie budynku
Instalacja elektryczna o wietlenia
5.
5.1
5.2
5.3
Monitoring
Rejestrator cyfrowy LC4000
Kamery -cechy
Instalacja monitoringu
6.
Ochrona od pora e i ochrona przepi ciowa
Strona
3
PRZEDSI BIORSTWO
PROJEKTOWANIA
I REALIZACJI INWESTYCJI
„BIPRO-BUMAR”
Spółka z o.o.
Łód , ul. Nawrot 114
Tomaszowskie Towarzystwo Budownictwa
Społecznego Sp.z.o.o
Str. 4
Przebudowa budynku mieszkalnego
przy ul. w. Antoniego 28B
Zlecenie
IN-272
97-200 Tomaszów Mazowiecki ul. Majowa 15
w Tomaszowie Mazowieckim
WYSZCZEGÓLNIENIE DOKUMENTACJI
Lp.
Tre
Ilo
ark.
Nr
rysunku
CP-60329
1.
Schemat zasilania budynku
E-1
2.
Plan zasilania budynku
E-2
3.
Schemat o wietlenia zewn trznego budynku
E-3
4.
Schemat monitoringu zewn trznego budynku
E-4
5.
Plan instalacji o wietlenia zewn trznego
i monitoringu budynku
E-5
Uwagi
4
OPIS TECHNICZNY CP-60329
1. PODSTAWA OPRACOWANIA
Projekt opracowano na podstawie :
- projektu budowlanego CP-60325 – cz
5,
- ustalenia z Inwestorem,
- uzgodnienia z PGE Dystrybucja SA Rejon Energetyczny w Tomaszowie Mazowieckim,
- informacje producentów urz dze .
2. ZAKRES OPRACOWANIA
Projekt obejmuje instalacje zewn trzne budynku:
- zewn trzne zasilanie kablowe budynku ,
- o wietlenie zewn trzne,
- monitoring budynku.
3. ZASILANIE BUDYNKU
3.1 Stan istniej cy
Budynek przy ul w. Antoniego 28B zasilany jest ze zł cza PGE Rejon Tomaszów Mazowiecki
kablem 4x10mm2 uło onym w rurach ochronnych w ziemi.
Kablem tym zasilane s lokale mieszkalne w budynku.
Ze wzgl du na zwi kszenie mocy – istniej cy kabel jest niewystarczaj cy.
3.2 Stan projektowany
Istniej c lini kablow nale y zdemontowa . Po ladzie tej linii nale y uło y nowy kabel
typu YAKXS4x120mm2 od zł cza ZE na cianie bocznej budynku przy ul. w. Antoniego 28
i podł czy do projektowanej rozdzielni RLM w budynku nr 28A.
Kabel typu YAKXS4x120mm2 nale y uło y w ziemi w wykopie o szeroko ci 40cm
i gł boko ci 80cm.Kabel osłoni rur typu AROT –DVK75 na całej długo ci ł cznie z wej ciem
do budynku i rozdzielni RLM. W cianie budynku wykona przepust rurowy do rozdzielni
dla kabla i bednarki. Przepust (rura AROT –DVK75 ) wykona na gł boko ci 80 cm.
Równolegle z kablem uło y bednark ocynkowan FE-ZN 25x5 i poł czy w zł czu do
szyny PE oraz w projektowanej rozdzielni RLM do szyny GSU./Nie ł czy z przewodem N
w zł czu/. Do szyny GSU przył czy uziom otokowy budynku oraz w rozdzielni RLM wykona
poł czenie z szyn PE / Nie ł czy PE z przewodem N w rozdzielni/
Przewidywana moc zapotrzebowana w budynku wyniesie:
- 8 mieszka
20kW
- 3 lokale usługowe
21kW
- odbiory ADM
2,5kW
Razem moc zapotrzebowana
43,5kW
obci enie ok. 74A
Proponowane zabezpieczenie w zł czu
`
80A
4. O WIETLENIE ZEWN TRZNE
4.1 O wietlenie terenu
Zaprojektowane o wietlenie terenu spełnia b dzie rol do wietlenia budynku 28B.
Zaproponowano zamontowanie 2 opraw na budynku. Przewiduje si reflektory LED z czujnikami
ruchu. Monta opraw na cianie frontowej mi dzy 1 i 2 pi trem w miejscach pokazanych na planie.
Moc ródeł wiatła 2 x 60W
5
4.2 O wietlenie budynku
Projektuje si o wietlenie wej oraz numeru administracyjnego budynku.
Oprawy energooszcz dne typu L266 cube z czujnikami ruchu - STEINEL zamontowane b d
nad ka dym wej ciem do budynku.
O wietlenie numeru administracyjnego zapewnia b dzie oprawa typu L320 wave .
O wietlenie zał czane b dzie z pomoc przeka nika zmierzchowego współpracuj cego
z czujnikiem zewn trznym oraz po jego zadziałaniu za pomoc czujnika ruchu znajduj cego si
w ka dej oprawie typu L266 cube.
Przewód PE instalacji poł czy z zaciskiem PE oprawy
Moc ródeł wiatła 5x (2 x 40W) = 400W
4.3 Instalacja elektryczna o wietlenia
Instalacj wykona za pomoc przewodów YDY 3x1,5 w rurkach izolacyjnych RL .
Rurki oraz puszki rozgał ne (odpływy do opraw) uło y na frontowej cianie budynku
pod tynkiem. Wysoko ok. 3,5m
Przewód PE instalacji poł czy z zaciskiem PE oprawy
5. MONITORING
Monitoringiem obj ty b dzie teren od frontu budynku posesji nr 28B przy ul. w. Antoniego
obejmuj cy równie wej cia do budynku.
W skład systemu CCTV wchodzi b d :
- kamery zewn trzne obrotowe dzie /noc z uchwytem ciennym
typu LC-PH-10H-12VDC (ozn K1,K2)lub stacjonarne typ LC 700-12VDC
2 szt,
- rejestrator cyfrowy 4 kanałowy-DVR-12VDC typ LC4000 (ozn RC )
z zasilaczem 230V/12VDC (ozn Z1_
1 szt
- stały dysk pami ci 500GB
1 szt
- zasilacz do kamer 230V/12VDC (ozn Z2)
1 (2) szt
- gniazda zasilania 230VAC (ozn G1,G2)
2 szt
- zabezpieczenie obwodów 230VAC-S312-C3
1 szt
W/w aparatura oprócz kamer zabudowana b dzie w cz ci 1 (górnej)
członu III rozdzielni RLM
5.1 Rejestrator cyfrowy LC4000 (prod. LC Security )
Do rejestratora cyfrowego istnieje mo liwo podł czenia:
- 4 kamer –przewodem typu RG59 ( przewód koncentryczny 75 + (2x0,5)
- 4 kanały video typu BNC,
- dodatkowe wyj cia video VGA,(mo liwo podł czenia monitora komputerowego),
- dysk twardy HDD Sata II (pojemno 2TB),
- interfejs RS485- sterowanie kamerami obrotowymi,
- W zestawie znajduje si :
- mysz komputerowa,
- zasilacz 230VAC/12VDC,
- pilot,
Obsługa: - mysz, panel przedni lub pilot.
Do rejestratora mo na przył czy :
- kamery ł czy –przewodem typu RG59 ( przewód koncentryczny 75 + (2x0,5)
- zasilacz 230VAC/12VDC
- zasilanie 230VAC – przewód YDY3x1,5 –obwód Q106 nr 7 z rozdzielni RLM
6
5.2 Kamery - cechy u ytkowe kamery LC-PH-10H-12VDC-( prod. LC Security)
- przetwornik obrazu-1/4 Sony Super HAD-CCD,
- obiektyw 3,8 – 38 mm,
- rozdzielczo 570TVL
- 10 x ZOOM opt,
- k t widzenia 5 - 51 ,
- zasilanie 12VDC,
- uchwyt cienny,
- dostawa z zasilaczem
5.3 Instalacja monitoringu
Kamery mocowa na cianie frontowej budynku nr 28B na wysoko ci ok.3,5m
Przewody koncentryczne typu RG59 oddzielnie do ka dej kamery, prowadzi
w rurkach RL18 na cianie frontowej budynku pod tynkiem.
Przewód RG59 posiada oprócz yły koncentrycznej, 2 yły zasilania
Ko ce przewodów zaopatrzy w odpowiednie wtyczki BNC-F.
Schemat monitoringu zewn trznego budynku rys.- E-4
Plan instalacji monitoringu pokazano na rys. E-5
6. OCHRONA OD PORA E I OCHRONA PRZEPI CIOWA
Sie NN 3x230/400V
Zasilana ze zł cza kablowego przy bloku nr 28, pracuje w układzie TT,
Punkt N transformatora – uziemiony,
Jako ochron od pora e –dodatkow , przyjmuje si -samoczynne szybkie wył czenie zasilania
oraz wył czniki ró nicowo-pr dowe Id =30mA w obwodach odbiorczych
- w instalacji o wietlenia – wył czniki ró nicowopr dowe typu P302-AC i nadpr dowe S301
- w instalacji do gniazd wtykowych w kuchni i łazience- wył czniki ró nicowo-pr dowe P302
typu AC o pr dzie Id =30mA i nadpr dowe.
Projektuje si monta głównej szyny uziemiaj cej GSU w szafie RLM w cz ci
administracyjnej.
Do szyny GSU przył czone b d przewody PE rozdzielni RLM szyny wyrównawcze w szachtach
ruroci gi metalowe mediów. Bednark uziomowa uło on równolegle z kablem zasilaj cym
poł czy w rozdzielni RLM z szyn PE.
Wykona uziemienie szyny GSU oraz dodatkowo poł czy z uziomem otokowym i zbrojeniem
fundamentowym budynku .
W mieszkaniach wykona poł czenia wyrównawcze lokalne w kuchni i w pomieszczeniach
sanitarnych. Poł czenia wykona przewodem DY4.
Jako ochron od skutków przepi zastosowano w rozdzielni RLM ograniczniki przepi
typu V25 B+C/4.
UWAGA
Dopuszcza si stosowanie urz dze i aparatów innych producentów ni
wymienione w opracowaniu, lecz o parametrach technicznych równowa nych
i takich samych wymiarach gabarytowych.
