AK -Opis

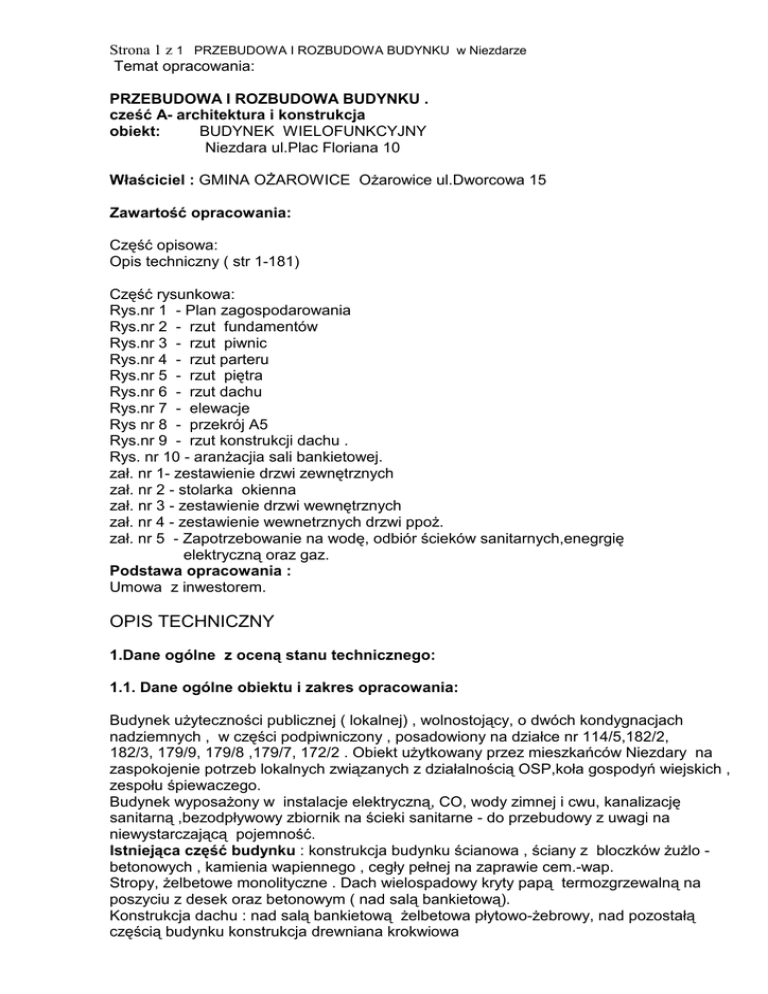

Strona 1 z 1 PRZEBUDOWA I ROZBUDOWA BUDYNKU w Niezdarze
Temat opracowania:
PRZEBUDOWA I ROZBUDOWA BUDYNKU .
cześć A- architektura i konstrukcja
obiekt:
BUDYNEK WIELOFUNKCYJNY
Niezdara ul.Plac Floriana 10
Właściciel : GMINA OśAROWICE OŜarowice ul.Dworcowa 15
Zawartość opracowania:
Część opisowa:
Opis techniczny ( str 1-181)
Część rysunkowa:
Rys.nr 1 - Plan zagospodarowania
Rys.nr 2 - rzut fundamentów
Rys.nr 3 - rzut piwnic
Rys.nr 4 - rzut parteru
Rys.nr 5 - rzut piętra
Rys.nr 6 - rzut dachu
Rys.nr 7 - elewacje
Rys nr 8 - przekrój A5
Rys.nr 9 - rzut konstrukcji dachu .
Rys. nr 10 - aranŜacjia sali bankietowej.
zał. nr 1- zestawienie drzwi zewnętrznych
zał. nr 2 - stolarka okienna
zał. nr 3 - zestawienie drzwi wewnętrznych
zał. nr 4 - zestawienie wewnetrznych drzwi ppoŜ.
zał. nr 5 - Zapotrzebowanie na wodę, odbiór ścieków sanitarnych,enegrgię
elektryczną oraz gaz.
Podstawa opracowania :
Umowa z inwestorem.
OPIS TECHNICZNY
1.Dane ogólne z oceną stanu technicznego:
1.1. Dane ogólne obiektu i zakres opracowania:
Budynek uŜyteczności publicznej ( lokalnej) , wolnostojący, o dwóch kondygnacjach
nadziemnych , w części podpiwniczony , posadowiony na działce nr 114/5,182/2,
182/3, 179/9, 179/8 ,179/7, 172/2 . Obiekt uŜytkowany przez mieszkańców Niezdary na
zaspokojenie potrzeb lokalnych związanych z działalnością OSP,koła gospodyń wiejskich ,
zespołu śpiewaczego.
Budynek wyposaŜony w instalacje elektryczną, CO, wody zimnej i cwu, kanalizację
sanitarną ,bezodpływowy zbiornik na ścieki sanitarne - do przebudowy z uwagi na
niewystarczającą pojemność.
Istniejąca część budynku : konstrukcja budynku ścianowa , ściany z bloczków ŜuŜlo betonowych , kamienia wapiennego , cegły pełnej na zaprawie cem.-wap.
Stropy, Ŝelbetowe monolityczne . Dach wielospadowy kryty papą termozgrzewalną na
poszyciu z desek oraz betonowym ( nad salą bankietową).
Konstrukcja dachu : nad salą bankietową Ŝelbetowa płytowo-Ŝebrowy, nad pozostałą
częścią budynku konstrukcja drewniana krokwiowa
Budynek posiada przyłącze gazu, elektryczne ,wody, ścieków sanitarnych.
Dane geometryczne budynku po przebudowie :
Długość
- 28,93 m
Szerokość
- 25,42 m
Wysokość nadziemia bud.
- 8,85 - 11,4 m z piwnicą
Wysokość bud. Do stropodachu
- 9,05 m
Powierzchnia zabudowy
- 735,40 m2
Powierzchnia uŜytkowa
- 1340,66 m2
Kubatura
- 5295,19 m3
Zakres opracowania projektowego :
1.Dobudowa części południowej, która zawiera klatkę schodową ,kuchnie ,kotłownie ,
pom. techniczne ,magazynowe.
2.Przebudowa istniejących pomieszczeń kotłowni , sanitarno- higienicznych, kuchni
z zapleczem sanit. technicznym, pomieszczenia koła gospodyn wiejskichi ,OSP,
garaŜy z zapleczem techniczno-sanitarnym
Zakres przebudowy polega na dostosowaniu pomieszczeń do aktualnych potrzeb
społecznosci lokalnej oraz aktualnych przepisów w zakresie bhp, ppoŜ. sanitarnych zmiany ścian działowych, wymiana stolarki drzwiowej i okiennej, posadzek, przewodów
wentylacji grawitacyjnej, wymiana wyposaŜenia w kuchni i zmywalni.
3.Wymiana – przebudowa istniejącego dachu.
4. Termomodernizacja budynku
5. Roboty rozbiórkowe:rozbiórka istniejących dachów drewnianych, klatki schodowej,
WC. wieŜy OSP.
W dbałości o zmniejszenie stopnia zacienienia na działkach przyległych, w szczególności na działce nr 114/10 i 114/9 zmniejszono wysokość budynku.
Wysokość istniejącej ściany wschodniej od poziomu przyległego terenu wynosi 9,37 m
ściany projektowanej 8,88m, wyburzono wieŜę OSP o wysokości 13,03 m. Zmiana
ukształktowania dachu na kopertowy spowoduje zakończenie cienienia (z dachu) na
granicy działki .
1.2.Ocena stanu technicznego (ekspertyza)
Fundamenty
Ściany fundamentowe z cegły pełnej oraz kamienia łamanego wapiennego na zaprawie
cem.wap.- stan dobry
Ławy fundamentowe betonowe oraz z kamienia wapiennego - stan dobry.
Dachy i stropodachy
Powierzchnia nad salą bankietową stropodach Ŝelbetowy -płytowo-Ŝebrowy kryty papaą
termozgrzewalną ,dwuspadowy - stan dobry
WieŜa obserwacyjna dach Ŝelbetowy płaski – pokryty papą – stan dobry
Pozostałe powierzchnie dachy jednospadowe , konstrukcja drewniana krokwiowa,
pokrycie z papy termozgrzewalnej na poszyciu z desek – konstrukcja stan dobry,
stwierdzono liczne nieszczelności pokrycia na styku ze ścianą podłuŜną od strony
wschodniej.
Obróbki blacharskie z blachy stalowej powlekanej farbami poliwinylowymi stan dobry oraz
z papy termozgrzewalnej o drobnych pęknieciach - do naprawy.
Rynny i rury spustowe - stan dobry
Stropy.
Nad parterem oraz poiwnicą strop Ŝelbetowy monolityczny – stan dobry bez rys, pęknięć
oraz ugięć.- brak termoizolacji.
Nad pomieszczeniami pietra strop (sufit) podwieszony kasetonowy stan dobry.
Ściany
Zewnętrzne , nośne wewnętrzne oraz działowe z bloczków ŜuŜlo- betonowych ,
kamienia wapiennego oraz cegły pełnej na zapr.cem.wap. Grubości 15 – 95 cm .tynkowane obustronnie tynk cem.wap. - stan dobry
Stwierdzono drobne rysy bez rozwarcia tynków wewnętrznych i zewnętrznych.
Schody
Schody wewnętrzne i zewnętrzne – płytowe, Ŝelbetowe ,monolityczne – stan dobry.
Balustrady stalowe- Stan dobry. wymiary schodów nie spełniaja aktualnych przepisów
w zakresie bhp.
Elewacje
Tynk cem.wap. stan dobry , stwierdzono drobne rysy bez rozwarcia.
Stolarka drzwiowa i okienna
Drzwi wewnętrzne – drewniane , płytowe i płycinowe - stan dobry
Drzwi wejściowe zewnętrzne drewniane klepkowe , z profili aluminiowych bez
ocieplenia oraz stalowe zuŜyte w 60% - do wymiany .
Bramy - do garaŜu z profili stalowych , wypełnienie blacha stalowa płaska , malowane
farba olejna , bez ocieplenia ,wsp. Uc > 5 W /m2K- stan dobry
Stolarka okienna w części budynku z PCV z szyba zespoloną wsp. < 1,5 - stan dobry
oraz okna stalowe ,drewniane z szyba poj. do wymiany .
Posadzki
Posadzki betonowe ,wykładziny PCV ,płytki ceramiczne oraz parkiet na podłoŜu
betonowym bez termoizolacji.Posadzki zuzyte w 30 %, naleŜy wyremontować.
Wentylacja
Grawitacyjna - kominy z cegły pełnej na zaprawie cem.wap. – stan dobry.
W części pomieszczeń wentylacja kanałami typu Z w ścianach zewnętrznych
z uwagi na duŜe straty ciepła w pom. Ogrzewanych naleŜy wykonać kanały wentylacji
wysokiej.
Postanowienia końcowe
Wszystkie elementy budynku w dobrym stanie technicznym .
Elementy konstrukcyjne nie budzą zastrzeŜeń co do wytrzymałości w zakresie
zmian widocznych. Obiekt nie stanowi zagroŜenia dla ludzi , mienia oraz otoczenia
zewnetrznego, nadaje sie do uŜytkowania i przebudowy.
1.3. Zestawienie powierzchni pomieszczeń po przebudowie.
nr
pom.
nazwa
pow.uŜytk.
nr
pom
nazwa
m2
5
1
2
3
4
01
02
03
PIWNICA
klatka schodowa
magazyn OSP
magazyn sprz. Porządk.
10,82
74,08
33,05
04
05
06
11,98
232,02
75,15
35,15
8,47
4,02
54,40
10,37
5,44
11,58
12,25
12
13
14
15
16
17
18
19
20
21
1
2
3
4
5
6
7
8
9
10
11
PARTER
wiatrołap
sala bankietowa
korytarz
garaŜ sam. gaśniczego
wezeł sanitarny
magazyn techniczny
garaŜ sam. Gaśniczego
klatka schodowa
WC niepełnosprawnych
WC damski
WC męski
101
102
103
104
105
PIĘTRO
wentylatorownia
pomieszczenie techniczne
węzeł sanitarny
sala ćwiczeń OSP
klatka schodowa
62,97
9,00
6,34
41,40
25,91
106
107
108
109
110
pow.uŜytk.
m2
klatka schodowa
kotłownia gazowa
magazyn narzedzi
razem piwnica
zaplecze sali bankietowej
klatka schodowa
korytarz
korytarz
zmywalnia
kuchnia
pomieszczenie porządkowe
WC kuchni
przedsionek
magazyn naczyń
6
25,91
32,07
37,70
213,63
40,02
25,91
10,20
6,28
9,55
38,09
2,48
2,25
5,54
9,40
razem parter
610,55
koło gospodyń wiejskich
korytarz
WC z przedsionkiem
biuro OSP
zespół śpiewaczy
razem pietro
razem pow. Kondygnacji
69,82
56,60
5,80
60,94
177,70
516,48
1340,66
2. Opis plan zagospodarowania :
Projekt nie zmienia istniejącego planu zagospodarowania działki.
Stan istniejący :
Teren częsciowo ogrodzony, dojście i dojazd do budynku od ul.Plac Floriana , chodnik
szer. >1,5 m . Zaprojektowano dodatkowo chodniki dla pieszych od strony zachodniej
i północnej z kostki betonowej polbruk (szara)gr 6 cm na podbudowie z kruszywa
naturalnego kamiennego frakcji 0- 31,5 (tłuczeń kamienny łamany), obrzeŜa chodnikowe
betonowe 8x30x100 cm układane na zaprawie cementowej.
Droga dojazdowa ul.Plac Floriana o szer. 4-5 m
Pojemnik na odpady stałe oraz bezodpływowy zbiornik na ścieki sanitarne znajdują się
w odległ. 10 m od budynku . Projektuje sie przebudowę bezodpływowego zbiornika na
ścieki sanitarne , w miejscu zbiornika istniejącego.
Odprowadzenie wód deszczowy bezpośrednio na grunt przyległy. w celu odsuniecia wód
opadowych z obrębu ścian fundamentowych naleŜy pod wypływami z rur spustowych
zamontować koryta Ŝelbetowe o szer. 0,4m i długości 2,0m.
3.Fundamenty i ściany fundamentowe
Część istniejąca nie ulega zmianie w zakresie konstrukcji – stan dobry.;
Warunki posadowienia proste ,Kategoria gruntu III (gliny piaszczyste) , grunt suchy.
Fundamenty dla części dobudowanej zaprojektowano jako Ŝelbetowe : B30, zbrojenie
stal S235JO i S355JO , Ŝebrowana jednoskośnie .Ławy Ŝelbetowe , stopy wykonać
zgodnie z obliczniami konstrukcyjnymi pkt.16. Istniejące fundamenty przyległe do części
dobudowywanej naleŜy " podbić" betonem B30 z hydrobetem o szerokości 60 cm,
uskokami co 30 cm, zgodnie z rys, 2. i 8 .
Beton B 30 stal S235JO i S355JO Otulina prętów zbrojeniowych zgodnie
z normą 5 cm.Wykaz stali zbrojeniowej znajduje się w części" Obliczenia konstrukcyjne"
pkt.16 opisu technicznego .
Ściany fundamentowe gr.38 cm z bloczków betonowych B 25 na zaprawie cem. M20,
tynk cementowy , obustronny, gr. 1 cm. Ściany wykonać o wysokości 100 cm licząc od
poziomu ław fundamentowych.
Izolacje poziome 2 x papa asfaltowa izolacyjna na lepiku na zimno, pionowe 2 x roztwór
asfaltowy Abizol R+P.
4.Ściany zewnętrzne i wewnętrzne projektowane .
4.1 Projektowane ściany zewnętrzne wykonać jako warstwowe :
Ściany piwnic, parteru i piętra z cegły pełnej kl.15na zaprawie cem.wap. M-7 + 14 cm
styropian odmiana EPS 100 -038 + Tynk cienkowarstwowy 1,5 mm akrylowy.(faktura
kasza ,w technologii lekkiej - mokrej w systemie BOLIX .Wsp. Uk < 0,3 W /m2 K
Przy wjeździe do magazynu w piwnicy zwięczenie murów oporowych wykonać z cegły
klinkierowej ,pełnej,kl 35, na zaprawie do klinkieru.
4.2 Ściany nośne wewnętrzne wykonać z cegły pełnej kl 15 na zaprawie cem.wap.M-7,
tynk cem.wap. obustronny gr.1,5 cm.
4.3.Sciany działowe wykonać z płytek PGS odm. 500 ,gr 6-12 cm na zaprawie
cem.wap.M-7, tynk cem.wapienny obustronny gr.1,5 cm.
Wszystkie mury wykonać na „pełną spoinę” tz. śe wszystkie spoiny muszą
być wypełnione zaprawą na całej swojej powierzchni i grubości.
5.0 Termomodernizacja ścian zewnętrznych .
Docieplenie ścian zewnętrznych budynku wykonać metodą lekką -mokrą w systemie
BOLIX zgodnie z instrukcją ITB nr 334/2002 – BSO bezspoinowy system ocieplania ścian
zewnętrznych budynków , Aprobata Techniczna ITB AT- 15-2693/2005 oraz instrukcja
nr IB/01/2001 wydanie VI z 2006 r producenta systemu. Do realizacji robót naleŜy
zastosować materiały posiadające aktualną Aprobatę Techniczną lub inny dokument
dopuszczajacy materiał do stosowania w budownictwie.
Dla ścian zewnętrznych nadziemia styropian odmiana EPS 100-038 – gr. 14 cm, tynk
cienkowarstwowy gr. 1,5 mm akrylowy.(faktura kasza) RAL 7047
Zgodnie z rys. nr 7 na części powierzchni zamiast tynku wykonać okładzinę z płytek
klinkierowych CERRAT kolor rot o wymiarach 245x65x8,5 mm, mocowanych do
styropianu na kleju elastycznym ,mrozoodpornym.
Węgarki przy oknach i drzwiach styropian gr. 4 cm , EPS 100-038 , tynk
cienkowarstwowy gr. 1,5 akrylowy ( faktura kasza) RAL 7047
Współczynnik Uk dla ścian zewnętrznych od 0,24 - 0,29 W /(m2K) ( po uwzglednieniu
mostków liniowych, poprawek z uwagi na nieszczelności, kotwy i łączniki)
Docieplenie powierzchni ścian zewnętrznych zagłębionych w gruncie (piwnica oraz pas
50 cm po obwodzie budynku niepodpiwniczonego) wykonać z zastosowaniem polistyrenu ekstrudowanego , zgodny z normą PN-EN 13164/2003 ( gęstość > 30 kg/m3,
podciąganie kapilarne = 0 , λ <0,035 W/mK ,zamkniętokomórkowość > 95 %, odporność
na cykle zamraŜaniai odmraŜania FT1) krawędzie frezowane, grubość 14 cm. Następnie
nałozyć siatkę z włókna szklanego 145g/m2 za pomocą kleju BOLX U oraz jedną
warstwę tynku podkładowego BOLIX O.
5.1 Przygotowanie powierzchni istniejących ścian zewnętrznych
oraz roboty towrzyszące :
Przed przystąpieniem do robót termoizolacyjnych naleŜy:
ad.1 zakończyć wszystkie roboty wyburzeniowe elementów zewnętrznych
ad.2 zdemontować istniejące obróbki blacharskie , rynny , rury spustowe ,
parapety zewnętrzne z blachy stalowej, przewody instalacji odgromowej
i przekazać Inwestorowi.
ad.3 piwnice i pas 50 cm po obwodzie ścian zewn.:odkryć ( odkopać ) na całej
wysokości ściany zewnętrzej ( od poziomu istniejącego terenu do - 20 cm poniŜej
poziomu projektowanej posadzki piwnic) odbić istniejące zawilgocone tynki od
strony zewnętrznej i wewnetrznej, Dla piwnic -wykopy wykonać
o ścianach pionowych z deskowaniem aŜurowym, szerokość dna wykopu
1-1,2 m. Wykopy dla pasa ogłębokości . 50 cm ręczne o szerokosci 50cm.
Pozostawić ściany do wyschniecia na okres min. 7 dni w warunkach
powietrzno -suchych ( bez opadów atmosferycznych w temperaturze > 15 oC
Wykonać ( odtworzyć ) izolacje poziomą istniejacych ścian zewnętrznych
i wewwnętrznychz Aquafin F ,metodą grawitacyjną - zgodnie z wytycznymi
producenta Schomburg Polska,
Od strony zewnętrznej wykonać nowe tynki cementowe o podwyŜszonej
wodoodporności ( tz. z dodatkiem preparatu Compakta , szkło wodne itp.)
Na cokole o wys. 50 cm oraz nowo otynkowanych ścianach piwnic i pasa 50
cm wykonać izolacje przeciwwilgociową z Aquafin 1K -2 x, zuŜycie całkowite
preparatu ok.4,5 kg/m2.
ad.4 całą powierzchnie ścian nadziemia oczyścić z kurzu ,odspajającej się powłoki
malarskiej , Powierzchnie tynków zewnętrznych spękane, zarysowane oraz
odspojone od murów naleŜy skuć i wykonać ponownie – z zaprawy cementowowapiennej M-4.
ad.5 naprawić rysy i pęknięcia murów poprzez przemurowanie fragmentu ściany
na całej długości rysy. Przemurowanie wykonać na pełnej grubości ściany
cegłą pełną kl.15 na zaprawie cementowo – wapiennej M-7.
Otynkować obustronnie przemurowane powierzchnie .
Przemurować zwieńczenia istniejących ścian na wysokości 2 cegieł (ok 15 cm)
następnie nadmurować do projektowanej wysokości ,zamurować otwory po
demontaŜu okien idrzwi – cegła pełna kl 15 na zaprawie cem. Wap. M-7. Ściany
nadmurowane otynkować obustronnie - tynk cem. wap.
ad.6
powierzchnie ścian nadziemia niepokryte Aquafin 1K zagruntować
1 x emulsją gruntującą BOLIX T zgodnie z instrukcją producenta oraz
aktualną Aprobatą Techniczną.
5.2. Wykonanie docieplenia ścian , tynki cienkowarstwe, obróbki blacharskie.
-
Zmocować listwę startową
Na przygotowanej powierzchni ścian zgodnie z pkt. 5.1 przymocować masą klejącą
BOLIX U i łącznikami mechanicznymi płyty ze styropianu . Płyty układać
mijankowo . Po związaniu masy klejącej wyrównać powierzchnie styropianu
przez szlifowanie , ręcznie .
uwagi : mocowanie styropianu na ścianach w gruncie wykonać bez montaŜu
łączników , tylko za pomocą kleju.
-
Do płyt styropianowych umocować siatkę z włókna szklanego 145g/m2 za pomocą
kleju BOLX U : na ścianach parteru i piwnic - dwie warstwy , na ścianach piętra
i zagłębionych w gruncie jedną warstwę.
-
Na wszystkich naroŜnikach wypukłych (np. węgarki okien i drzwi) oraz naroŜniki
wklęsłe powierzchni ścian zamocować listwy naroŜnikowe aluminiowe .
- Wykonać podkład gruntujący z BOLIIX O na powierzchniach obłoŜonych
styropianem piwnica, parter, piętro oraz zagłebione w gruncie.
-
ściany parter i piętro tynk cienkowarstwowy gr.1,5 mm-akrylowy BOLIX KA 1,5
( faktura kaszy), docieplonych ścian w gruncie nie naleŜy tynkować.
Kolor tynku zgodnie z rys.elewacje : RAL 7047 (szary -jasny)
zamocować parapety zewnętrzne z blachy stalowej ocynkowanej gr. min.
0,55 mm , powlekanej farbami poliwinylowymi RAL 3011 (lub7015), boczne
krawędzie parapetów zakończone listwami PCV RAL 3011 (lub7015).
Głębokość parapetów 20 - 30 cm. Parapety kaŜdej kondygnacji naleŜy montować
w sposób króry zapewni spływ wody bezpośrednio na grunt przyległy do budynku.
(tz. wody opadowe z parapetów wyŜszych kondygnacji nie mogą spływać (kapać) na
parapety kondygnacji niŜszych)
6.Stropy , nadproŜa i wieńce.
Projektowane stropy Ŝelbetowe nad piwnicą i parterem płyty P1-12 , jednokierunkowe
monolityczne, gr 15 i17cm wykonać zgodnie z rys. nr 3 i 4 oraz obliczeniami
konstrukcyjnymi .Beton B30 stal S235JO i S355JO.
Wieńce Ŝelbetowe z B30, stal S235JO i S355JO – wykonać zgodnie z obliczeniami
konstrukcyjnymi oraz rys. 3,4,5,8,9.
NadproŜa nad otworami drzwiowymi, wykonać jako prefabrykowane Ŝelbetowe
z L19. Głębokość oparcia na ścianach 20-25 cm z kaŜdej strony otworu.
Ilość belek nadproŜowych zaleŜna od grubości ściany :
ściany działowe 12-15 cm - 1 x L19
ściany nośne i działowe grubości 24-30 cm - 2 x L19
ściany nośne grubości 38-43 cm - 3 x L19
ściany nośne grubości powyzej 43 cm - 4 x L19
Część nadproŜy nad otworami wykonać jako Ŝelbetowe monolityczne zgodnie
z obliczeniami konstrukcyjnymi .
7.Dach i strop nad piętrem.
Istniejące stropodachy drewniane ,stropy ,podsufitki ,pokrycie, obróbki blacharski,rynny i
rury spustowe , instalacje odgromową zdemontować.(rynny rury soustowe przekazać
inwestorowi).
Po nadmurowaniu ścian wykonać wieńce,belki zlbetowe,ramy,słupy, zamontować murłaty,
podwaliny, belki stropu drewnianego na piętrem 14x14 w rozstawie osiowym co 64 cm.
Wykonać konstrukcje dachu zgodnie z rys. 8 i 9, dach czterospadowy,krokwiowopłatwiowy , ze ścianami stolcowymi.
Poszycie z płyt OSB montować do krokwi z zachowaniem mijankowych styków.
Wszystkie elementy drewniane zabezpieczyć przed ogniem, grzybami oraz owadami
preparatem Fobos M-4 zgodnie z instrukcją producenta, na budowę dostarczyć
zaimpregnowane elementy z certyfikatem o nierozprzestrzenianiu ognia z iznaczeniem
wagowym w zakresie ilości wchłoniecia Fobos M-4 przez drewno.
Zamontować obróbki blacharskie , następnie pokrycie z papy termozgrzewalnej ICOPAL
podkład 1 x papa G200 S 40 gr.4 mm, asfaltowa oksydowana zbrojona tkaniną z włokna
szklanego o gramaturze 180g/m2 ,mocowana do poszycia wkrętami i zgrzewana,
nawierzchniowa ZDUNBIT WF gr.4,4 mm asfaltowa modyfikowana SBS na osnowie
z włókniny poliestrowej o gram. 200 g/m2- termozgrzewalna.Układanie pap wykonać
bardzo starannie zgodnie z wytycznymi producenta ICOPAL.
ZESTAWIENIE ELEMENTÓW DACHU I STROPU NAD PIĘTREM
nr
nazwa elementu/przekrój
długość jedn.
ilość elem.
długość całk.
1
2
m
3
szt
4
mb
5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
KROKWIE 14x17
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew
krokiew 14x17,5
wymiany 14x17
0,54
0,81
1,09
1,35
1,64
1,93
2,21
2,48
2,77
3,19
3,33
3,59
3,89
4,04
5,08
4,83
5,03
5,30
5,59
5,77
6,08
1,74
3,27
4,80
6,50
7,95
9,68
11,21
12,84
13,60
3,01
3,26
4,59
6,32
7,89
9,38
11,28
12,75
13,40
35,00
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
2
2
2
2
2
2
2
2
2
31
2
2
2
2
2
2
2
2
31
1
41
42
43
krawęŜnica 18x18cm
15,90
15,90
16,05
44
45
46
47
48
PŁATWIE 16X16
płatew
płatew
płatew
płatew
płatew
25,15
21,45
19,60
21,50
26,80
elem.
2,16
3,24
4,36
5,40
6,56
7,72
8,84
9,92
11,08
12,76
13,32
14,36
15,56
16,16
20,32
19,32
20,12
21,20
22,36
23,08
12,16
3,48
6,54
9,60
13,00
15,90
19,36
22,42
25,68
421,60
6,02
6,52
9,18
12,64
15,78
18,76
22,56
25,50
415,40
35,00
krokwie V
1
15,90
1
15,90
2
32,10
krawęznice V
1
2
1
1
1
25,15
42,90
19,60
21,50
26,80
płatwie V
płatwie V
Objetość
m3
6
0,05
0,13
0,10
0,13
0,16
0,18
0,21
0,24
0,26
0,30
0,32
0,34
0,37
0,38
0,48
0,46
0,48
0,50
0,53
0,55
0,29
0,08
0,16
0,23
0,31
0,38
0,46
0,53
0,61
10,03
0,14
0,16
0,22
0,30
0,38
0,45
0,54
0,61
10,18
1,01
33,25
0,52
0,52
1,04
2,07
0,64
1,10
0,50
0,55
0,69
3,48
2
3,48 m
1
2
3
4
5
6
49
50
51
52
53
54
66
SŁUPY 16x16 cm
słup
słup[
słup
słup
słup
słup
zastrzał 16x16
0,50
1,00
1,60
1,00
0,80
2,00
1,30
10
9
16
7
9
2
28
55
56
57
57
59
60
61
62
63
64
65
66
kleszcze 7x16
kleszcze 7x16
kleszcze 7x16
wiatrownice 14x17
wiatrownice 14x17
murłata 16x16
deska doczoł. 0,038x0,22 m
deski podbitki 0,025x0,5 m
podwaliny 16x16
steŜenia 7x16
płyta OSB 22mm
belki stropowe 14x14cm
7,00
10,00
6,00
6,00
3,00
255,50
112,70
55,35
166,00
5,00
826,00
932,00
14
18
16
8
4
1
1
1
1
14
1
1
5,00
9,00
25,60
7,00
7,20
4,00
36,40
słupy V
98,00
180,00
96,00
48,00
12,00
255,50
24,8 m2
54,65 m2
166,00
70,00
826 m2
932 mb
0,13
0,23
0,66
0,18
0,18
0,10
0,93
2,41
1,10
2,02
1,08
1,14
0,29
6,54
0,94
1,37
4,25
0,78
18,17
18,27
Obróbki blacharskie wykonać z blachy stalowej ocynkowanej gr. 0,55 mm , powlekanej
farbami poliwinylowymi RAL 7014 (grafitowy) szerokość pasa nadrynnowego 50 cm
(łącznie z okapem do rynny), szerokość pasa podrynnowe 70 cm (łącznie z obłoŜeniem
deski doczołowej) , deskę doczołową pokryć 1 warstwą papy termozgrzewalnej.
Obróbki przy kominach szerokości 60 cm ( 35 cm wywiniecie na komin , 25 cm na połaci
dachu).
Rynny dachowe 150 mm ( na wspornikach systemowych), rury spustowe
100 mm – PCV Gamrat , kolor rynien i rur spustowych grafitowy , odporne na warunki
atmosferycznei promieniowanie UV ,łączone na uszczelkę, montaŜ zgodnie z instrukcją
producenta,kolor rynien i rur spustowych RAL 7014.
Od spodu belek drewnianych stropu nad piętręm zamocować ruszt z profili
stalowych ocynkowanych ( system Knauf,Rygips itp.) następnie przymocować
(punktowo) za pomocą kleju poliwinylowego paroizolację z folii polietylenowej
izolacyjnej gr.0,4 mm , wykonać okładzinę (sufit podwieszony) z płyty g-k
gr. 12,5 mm wodo i ognio - odpornych.
Układanie izolacji termicznej stropu z wełny mineralnej, płyta półtwarda gęstość
min. 40 kg/m3 gr 16 cm , SUPERROCK produkcji Rockwool Polska , układać od
góry (tz. od strony dachu) płyty układać w przestrzeni pomiędzy belkami stropu.
Strop od góry przykryć folią dachową paroprzepuszczalną, laminowaną od spodu
gr.1,2-1,5 mm. Współczynnik Uk dla stropodachu < 0,29 W /(m2K) .
8.Schody wewnętrzne i zewnętrzne.
Projekt obejmuje wyburzenie istniejacych schodów wewnętrznych i zewnętrznych
oraz budowę nowych zgodnie z rys. 2,3,4,5 oraz obliczneniami konstrukcyjnymi .
Schody projektowane płytowe, monolityczne, Ŝelbetowe, Beton B30, stal S235JO
i S355JO.
Projektowane balustrady schodów zgodnie z rys. nr 2,3,4,7 ze stali nierdzewnej.
Wypełnienie pola balustrady - pręty poziome Dz 10 mm w rozstawie co 12 cm ,
pręt dolny 10 cm od spocznika lub stopnia. Słupki z rur Dz 40 -50 mm mocować na
powierzchni lub do zewnętrznej płaszczyzny biegów schodowych i spoczników
Pochwyt z rury Dz 40-50 mm. Zachować prześwit od pochwytu do ściany budynku
10 cm . Elementy Ŝelbetowe schodów zagłebione w gruncie zaizolować 2 x roztwór
asfaltowy Abizol R+P.
9. Stolarka drzwiowa i okienna
Zgodnie z zestawieniem stolarki drzwiowej i okiennej zał. nr 1 ,2,3,4 do projektu.
Okna nr O3,4,6,9,11 istniejące z PVC - naleŜy przeinstalować zgodnie z rys. 3,4,5
oraz zał.nr 2.
Zbędne otwory po demontaŜu istniejącej stolarki zamurować , mur z cegły pełnej
kl. 15 na zaprawie cem.wap. M-7 , od strony wewnętrznej i zewnetrznej wykonać tynk
cem.wap. gr. 1,5cm.
10.Kominy i wentylacja grawitacyjna oraz wspomagana
W pomieszczeniach sanitarnych z oknami wentylacja grawitacyjna ,w pomieszczeniach
bez okien wentylacja grawitacyjna wspomagana co przedstawiono na rys. nr 3,4,5.
Wentylacja zapewnia wymianę powietrza zgodnie z pkt. BHP.
Projektowane kanały wentylacji grawitacyjnej wykonać z pustaków wentylacyjnych
Schiedela wykonanych z betonu lekkiego , zastosowano kanały pionowe
o wymiarach wewnętrznych jednego kanału 12x17 cm , kanały poziome o wymiarze
wewnętrznym jednego kanału 17x12 cm .Murowanie pustaków wentylacyjnych wykonać
za pomocą zaprawy montaŜowej Schiendla . Kanały po wymurowaniu naleŜy otynkować
wewnątrz pomieszczeń , tynk cem.wapienny.
Zamontować czapki kominowe gr 7 cm betonu B20 zbrojonego , siatka Φ 6
co10 cm stal S235JO..Krawędzie zewnętrzne wysunięte 5 cm za lico komina.
Na wszystkich czapkach ( projektowanych i istniejacych) wykonać spadek
dwukierunkowy, zaizolować 1 x papa termozgrzewalna, obróbka blacharska na całej
powierzchni czapki , blacha stalowa gr. 0,55 mm ocynkowana i powlekana farbami
poliwinylowymi Ral
Kominy Wykonane z kształtek Schiendla wybudować nad dach na wysokość 50 cm.
Kominy otynkować : tynk cienkowarstwowy mineralno - akrylowy na siatce :
- do powierzchni kominów umocować siatkę z włókna szklanego 145g/m2 za
pomocą kleju BOLX U , dwie warstwy ,
- Na wszystkich naroŜnikach wypukłych listwy naroŜnikowe aluminiowe .
- Wykonać podkład gruntujący z BOLIIX O i tynk cienkowarstwowy gr.1,5 mmakrylowy BOLIX KA 1,5 ( faktura kaszy)
Kolor tynku RAL 7047
Istniejące czapki kominiarskie poddać remontowi , uzupełnić szczeliny , wykonać
spadki zaprawą cem.wapienną M-7.
W scianach bocznych kominów nad dachem zamontować kratki wentylacyjne
wylotowe
z PCV o wymiarach min 12 x 20 cm . W pomieszczeniach kratki wlotowe
o wymiarach min 12 x 20 z PCV montować na wysokości 5 cm od sufitu.
Projektowane kominy posadowić na fundamencie zgodnie z rys. nr 2.
Izolacje pozioma fundamentów 2 x papa asfaltowa izolacyjna na lepiku na zimno
izolacja pionowa 2 x roztwór asfaltowy Abizol R+P.
W pomieszczdniach WC bez okien wentylacje wykonać jako mechaniczną
uruchamianą automatycznie po wejściu osoby do pomieszczenia
wentylatory łazienkowe W3 oraz W1 uruchamiany włącznikiem.
Kanały z rur stalowych ocynkowanych spiro 125 mm -11 mb , obudowac płytą
g-k 12,5 mm wodoi ognioodporną.
Wentylator W1 - TD -160/100 LS z regulatorem prędkosci - szt.1 , produkcji Venture Industries
Wentylator łazienkowy W3 , wydajnośc wywiewu 15 m3 - 3 szt., wydajność wywiewu 45 m3 - 1 szt.
Naprawić istniejące tyki kominów tz. wykonać przetarcie tynk cementowy
cienkowarstwowy do 8 mm, wykonać izolacje 1 x Aquafin 1K, malowanie
2 x farba emuksyjna zewnętrzna RAL 7047 lub akrylowa fasadowa.
11.Posadzki w pomieszczeniach i okładziny schodów.
W sali bankietowej wykonać parkiet , dębowy, gatunek I - extra, o gr.22 mm x szerokość
70 mm x długość 400 mm,, deszczółki na wpust i wypust.Mocowany do podłoŜa
betonowego na kleju poliuretanowym bezskurczowym, elastycznym (np.Uzin MK 92 S)
Lakierowanie podkładowe i nawierzchniowe , lakier bezbarwny o podwyŜszonej
wytrzymałosci na ścieranie. Po obwodzie podłogi listwy dębowe wysokości 7 cm.
Zgodnie z rys. 3,4,5,8 wykonać nowe posadzki i okładziny schodów wewnętrznych
z płytek ceramicznych gres Nowa Gala QZ (szara jasna i czerwona po 50 %),
niepoślizgowych, nasiąkliwość < 0,5% . Płytki układane na zaprawie klejowej typu Atlas,
spoina wodoodporna , mrozoodporna, gr1-2 mm , kolor szary(ciemny). Cokoliki wysokości
10 cm z przycinanych płytek..Stopnie schodów wykonać z płytek ryflowanych (stopnice).
Lico cokolików równe z licem otynkowanej ściany - montowanie listew naroŜnych
oraz wykończeniowych do okładziny z płytek jest niedopuszczalne
Płytki i cokoliki naleŜy mocować na powierzchni całkowicie wypełnionej klejem, bez
pustych przestrzeni pomiędzy płytką a podłoŜem.
W pomieszczeniu kuchni i zmywalni naleŜy zamontować cokoliki z "wyobleniem" wys.10
cm z kształtek ceramicznych wyoblonych typu R 6 lub systemowych Nowa Gala .
Okładziny schodów zewnętrznych wykonać na kleju Atlas Plus- mrozoodporny, spoina
mrozoodporna szara gr 1-2 mm, płytki schodowe ryflowane (stopnice) Nowa Gala GZ
kolor szary. Ściany boczne schodów zgodnie z rys. nr 7 wykonać z płytek klinkierowych
CERRAT kolor rot o wymiarach 245x65x8,5 mm, mocowanych do podłoŜa klejem do
klinkieru ,elastycznym ,mrozoodpornym.
Na powierzchni stopni i krawędzi podestu nakleić taśmę antypoślizgową koloru czarnego
szerokość pasów taśmy 5 cm.
Na powierzchni betonu schodów zewnętrznych pod okładziny z płytek QZ i klinkierowych
wykonać izolacje z Aquafin 1K - 2x , zuŜycie całkowite 4,5 kg/m2.
Izolacje przeciwwilgociową ,akustyczną i termiczną posadzek wykonać zgodnie
z rys. nr 8.
Istniejące posadzki nie podlegające wymianie naleŜy chronić przed zniszczeniem
w trakcie realizacji robót budowlanych w obiekcie
12.Wykończenie ścian wewnętrznych i sufitów.
Na całej powierzchni projektowanych ścian wykonać tynki cem.wap. gr.1,5 cm.
Na tak przygotowanej powierzchni ułoŜyć okładzinę z płytek ceramicznych lub
2 x gładź gipsową ze szlifowaniem ,co zapewni wysoki standart wykonania
powierzchni ścian.
Okładzinę ścian z płytek ceramicznych układać w następujących pomieszczeniach
- WC , kabiny prysznicowe ,węzły sanitarne, pom.porządkowe, kotłownia
kuchnia , zmywalnia do wys. 2,4 m.
Płytki ceramiczne o nasiąkliwości 6<E<10 % grupa BIIb wg.PN-EN 178-1998 RAL wg.
palety producenta.Płytki układane na kleju typu Atlas z wypełnieniem całej powierzchni
podłoŜa, spoinowane masą do spoinowania kolor szary odporną na wodę , środki
myjące i dezynfekujące.
Montowanie listew naroŜnych oraz wykończeniowych do okładziny z płytek jest
niedopuszczalne.
Tynki istniejące spękane ,zawilgocone lub odspajające się od podłoŜa naleŜy wymienić
na nowe cem.wapienne gr. 1,5 cm, następnie wykonać gładź gipsową 2 x ze szlifowaniem.
Na ścianach i sufitach tynkowanych ,bez okładzin z płytek wykonać gładź gipsową
2 x ze szlifowaniem i pomalować farbą emulsyjną 2 x z gruntowanie , kolory wg.palety
producentów.
13. WyposaŜenie kuchni i zmywalni.
nr
Nazwa wyposaŜenia
typ
głęb.
cm
szer.
cm
Wys.
cm
Ilość
szt
producent
60
80
85
1
Dora Metal
DM-P 3200
DM-P 3100
DM-P 3100
DM-P 3108
DM-P 3200
60
60
60
60
60
120
140
100
60
120
85
85
85
85
85
3
4
1
1
1
Dora
Dora
Dora
Dora
Dora
DM-P3231
700 KG-4 /
PG - 1
700 PTG 03
60
70
60
80
85
85
1
1
Dora Metal
Kromet
70
80
85
1
Kromet
000.TG-1F
DM-P 3321
DM-P 3307
60
40
50
65
100
120
40
85
200
2
3
1
Kromet
Dora Metal
Dora Metal
DM-P 3422
FI 60
54,5
60
81
60
90
85
3
1
Dora Metal
PZ-2 lub 3
DM-P 3229
60
60
60
200
50
85
1
1
Dora Metal
IFC LC50
1
ISE
DM-S3263
6
Dora Metal
DM-P 3235
1 stół z basenem,bez połki
2 stół ze zlewem ,bez półki, 1 szt.
3
4
5
6
7
8
9
10
11
12
13
14
15
16
z otworem na odpadki
stół z półką
stół bez połki
stół z szafką z szufladami
stół ze zlewem ,bez półki i
otworem na odpadki
umywalka na szafce
kuchnia gazowa czteropalnik.
z piekarnikiem
patelnia gazowa głeboka z
uchyłem ręcznym,podstawa
szafkowa
Taboret gazowy
regał ,półki pełne przestawne
Szafa przelotowa z półkami
przestawnymi,drzwi rozwieralne
wózek kelnerski
zmywarka do naczyń z dwoma
koszami + 2 kosze dodatkowe,
podstawa pod zmywarkę
stół ze zlewem ,otworem na
odpadki , bez półki , 3 pary nóg
rozdrabniacz odpadów do
pracy ciagłej,niskoodpływowy
syfon pojedyńczy
Metal
Metal
Metal
Metal
Metal
FAGOR
Wszystkie elementy wyposaŜenia 1-15 naleŜy wykonać ze stali nierdzewnej
Usytuowanie mebli przedstawiono na rys. nr 4- rzut parteru
Szczegółowe parametry urządzeń gazowych do obróbki termicznej zawiera projekt
branŜowy instalacji gazowej.
WyposaŜenie w urządzenia sanitarne węzła sanitarnego kuchni oraz zlew jednokom.
z pomieszczenia porzadkowego zamieszczono w projekcie instalacji wod. - kan.
Kuchnia zaprojektowana bez pełnej technologii tz. tylko do podgrzewania
dostarczonych gotowych potraw.
Uwaga:
w projekcie dopuszcza się zastosowanie materiałów i rozwiązań równowaŜnych
o parametrach nie gorszych od podanych.
14.Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
Zakres robót w kolejności realizacji
- zagospodarowanie placu budowy
- roboty rozbiórkowe
- roboty murarskie i wykonanie nadproŜy dla okien i drzwi
- wykopy, izolacje ,tynkowanie, inst.odgromowa doziemna - w obrębie piwnic
- zasypanie wykopów
- wymiana stolarki drzwiowej i okiennej
- termoizolacja ścian zewnętrznych nadziemia
- termoizolacja stropodachu
- roboty wykończeniowe
ZagroŜenia elementów zagospodarowania działki – nie występują.
ZagroŜenia przewidywane w trakcie realizacji robót:
-
upadek z wysokości związany z pracą na rusztowaniach oraz zasypanie ziemia w
trakcie robót ziemnych
15. zagadnienia BHP i ppoŜ.
15.1 Warunki BHP :
15.1.1.Podłoga łatwo zmywalna
15.1.2.Ściany w pomieszczeniach sanitarnych, kuchni, zmywalni łatwo zmywalne .na
wysokość 2,4 m
15.1.3.Oświetlenie pomieszczeń światłem dziennym o natęŜeniu 300-500 lx/m2,barwa
oświetlenia uzupełniającego dostosowania do światła dziennego o temp. barwowej 40005000K
15.1.4.Projektowana wentylacja grawitacyjna zapewnia odpowiednią wymianę powietrza
w poszczególnych pomieszczeniach
- minimum 20 m3/h na osobę
- 50 m3/h na jedną miskę ustępową i 25 m3/h na jeden pisuar
- w pomieszczeniu kuchni 15-20 m3/h
W pomieszczeniach WC bez okien wentylacja grawitacyjna musi być wspomagana
mechanicznie za pomocą wentylatorów elektrycznych uruchamianych automatycznie
( po włączeniu oświetlenia) po wejściu do pomieszczenia WC.
Projektowana wentylacja winna spełniać wymagania zawarte w PN-83/B-03430, PN-73/B03431, PN-67/B-03432, PN-89/B-10425
W pomieszczeniu kuchni zgodnie z innym opracowaniem projektowym będzie wykonana
wentylacja mechaniczna.
15.1.5.Instalacja elektryczna zgodna z par.183 rozporządzenia w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie oraz PN-IEC-60364-441:2000 – dotyczy zabezpieczenia przeciw poraŜeniowego.
15.1.6.Wszystkie urządzenia techniczne w tym w szczególności elektryczne winne być
objęte systemem oceny zgodności tz. posiadać certyfikat zgodności lub deklarację
zgodności wydaną przez producenta lub sprzedawcę
15.1.7.Przy umywalkach do rąk mydło w dozowniku i ręczniki jednorazowe
15.1.8Temperatura w pomieszczeniach zgodnie z obowiązującymi przepisami
Dz.U. nr 75 poz. 690 z 2002 r z późniejszymi zmianami.
15.1.9.Przejścia technologiczne min.75cm
15.1.10.Właściciel budynku obowiązany jest do okresowej kontroli instalacji gazowej ,
elektrycznej, odgromowej oraz ogólnego stanu budynku zgodnie z przepisami Prawa
Budowlanego a w szczególności art.62
15.1.11.Zagadnienia związane z instalacjami wentylacji mechanicznej kuchni , wod-kan ,
elektryczną , c.o. , nie są elementem tego projektu i podlegają odrębnym uzgodnieniom.
15.1.12.Budynek nieprzystosowany dla potrzeb osób niepełnosprawnych
15.2 Warunki ochrony przeciwpoŜarowej :
Warunki ochrony przeciwpoŜarowej opracowano zgodnie z § 5.1. Rozporządzenia
Ministra Spraw Wewnętrznych i Administracji z dnia 16 .06. 2003 r. w sprawie
uzgadniania projektu budowlanego pod względem ochrony przeciwpoŜarowej
(Dz. U. Nr 121, poz. 1137 z późniejsymi zmianami)
15.2.1.Powierzchnia , wysokość , ilość kondygnacji
- powierzchnia uŜytkowa całego budynku 1340,66m2 .
- powierzchnia wewnętrzna budynku 252,51 + 1440,76 = 1693,27 m2
- wysokość budynku 9,05 m (budynek niski)
15.2.2.Odległość od obiektów sąsiadujących i granicy działki :
Odległości ścian budynku od granic działki są następujące :
-
-
-
-
ściana zachodnia istniejąca i projektowana znajduje się w odległości od 1,0
(0,91) do 11,18 m od granicy działki.Wykona jako pełna murowana bez otworów
Spełnia wymogi oddzielenia przeciwpoŜarowego o klasie odporności ogniowej
REI 120
ściana wschodnia istniejąca i projektowana z otworami okiennymi oddalona
od granicy działki 5,09 m
ścian północna od strony ulicy oddalona od granicy działki 0,7 m do 2,42 m.
Od tej strony przebiega istrniejąca ul.Plac Floriana z chodnikiem - droga
poŜarowa.
ściana południowa oddalona od granicy działki 16,0 - 46,0 m.
Odległości od obiektów sąsiadujących są następujące:
- od strony północnej i południowej > 8 m
- od strony zachodniej od 3,70 do 16 m - od tej strony budynek posiada pełną scianę
murowaną,króra spełnia wymogi dla ściany oddzielenia przeciwpoŜoaowego REI 120.
- od strony wschodniej odległość od obiektów zaliczonych do kategorii ZL IV wynosi > 8 m
natomiast od obiektów IN wynosi 5,09 -7,6 m czyli nie spełnia warunku min. 8m
Mur ściany posiada klasę odporności ogniowej REI120. W ścianie tej usytuowane są
okna o łącznej pow do 10 % ściany, które projektuje się w klasie EI 60 odporności
ogniowej na odcinku naleŜnym do klasy C natomiast na odcinku naleŜnym do
klasy D EI 30.
15.2.3.Parametry poŜarowe występujących substancji palnych.
W obiekcie nie projektuje się składowania materiałów niebezpiecznych poŜarowo
w rozumieniu § 2.1 rozporządzenia MSW i A z dnia 21.04.2006 r w sprawie ochrony
przeciwpoŜrowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80,
poz. 563).
W obiekcie będą występowały materiały palne związane z uŜytkowaniem budynku.
Tj. stałe jak: meble (stoły,krzesła ,regały) oraz niewielkie ilości materiałów płynnych
palnych
tj. do napędu samochochodów poŜarniczych , znajdujące się w zbiornikach
garaŜowanych pojazdów .
Do zasilania urządzeń kuchennych i kotłowni doprowadzony jest gaz , co jest ujęte
w projekcie :instalacji gazu dla budynku” który będzie uzgadniany w odrębnym trybie.
Główny zawór gazu jest zlokalizowany na zewnątrz budynku w szafce gazowej.
15.2.4.Przewidywana wielkość obciąŜenia poŜarowego
W pom. technicznych , garaŜu , kotłowni oraz pozostałych gęstość obciąŜenia
jest mniejsza niŜ 500 MJ/m2
15.2.5.Kategoria zagroŜenia ludzi ,przewidywana liczba osób w poszczególnych
pomieszczeniach i na kaŜdej kondygnacji.
Obiekt nie jest uŜytkowany w sposób stały lecz okresowo na potrzeby lokalnej
społeczności.
parter :
- sala bankietowa z wiatrołapem ZL I – o powierzchni 252,51m2
W istniejącej sali bankietowej z wydzieloną sceną oraz przeznaczeniem części posadzki
na parkiet taneczny będzie przebywać maksymalnie 110+5+20 =125 osób zgodnie
z przeznaczeniem i sposobem zagospodarowania pomieszczeń z rys. nr10.
Pozostałe jak nizej ZL III i PM
-
kuchnia z zapleczem -5 osób
garaŜe z zapleczem sanitarno-technicznym 3 osoby- PM
pozostałe pomieszczenia z wykazu zestawienie powierzchni w opisie 10 osób
piętro :
- Koło gospodyń wiejskich z kuchnią – 20 osób
- zespół śpiewaczy - 20 osób
- biuro OSP i sala ćwiczeń - 20
- wentylatorownia i pom.techniczne - 0 PM
piwnica:
- Kotłownia -0-PM
- pom. techniczne i gospodarcze -0-PM
15.2.6.Ocena zagroŜenia wybuchem pomieszczeń oraz przestrzeni zewnętrznej
ZagroŜenie wybuchem nie występuje .
W budynku istnieje kotłownia na paliwo gazowe o mocy 110 kW
Projekt kotłowni winien posiadać wymagane zabezpieczenia techniczne w tym
Detektor gazu. .Projekt instalacji gazu wraz z systemem ostrzegania jest opiniowany
w odrębnym trybie.
15.2.7.Podział obiektu na strefy poŜarowe .
Obiekt podzielono na 3 stefy poŜarowe:
- strefa I: sala bankietowa ze sceną i wiatriołapem o łącznej pow 252,51m2, zlicza
się do kategorii zagroŜenia ludzi ZLI , (projektowana w klasie C odpornosci
poŜarowej)
- strefa II : garaz z zapleczem sanitarno - technicznym , połaczony z pozostała
częścią budynku poprzez przedsionek przeciwoŜarowy - 112,39 m2 (PM)
Strefa III; obejmująca pozostałą część budynku z wydzielonymi poŜarowo kotłownią
gazową, klatką schodową, przedsionek pomiedzy garaŜem a piwnicą,
wyntylatorownia , oraz pomieszczenie techniczne (projektowana w klasie D
odpornosci poŜarowej) natomiast pomieszczenia w piwnicy w klasie C odporności
ogniowej ( kotłownia- PM) - 1329,37m2 ( ZL III)
Klasy odporności ogniowej elementów oddzielenia przeciwpoŜarowego podano w pkt
13.2.8 .
-
15.2.8.Klasa odporności poŜarowej budynku , klasy odporność ogniowej i stopień
rozprzestrzeniania ognia elementów budowlanych
Budynek projektuje się w klasie C i D zgodnie z pkt.13.2.7. odporności poŜarowej .
Dla klasy C elementy budynku winny być nierozprzestrzeniające ognia i spełniać
wymagania dla następujących klas odporności ogniowej:
-
główna konstrukcja nośna R 60
konstrukcja dachu R15
stropy REI 60
ściany zewnętrzne EI 30
ściany wewnętrzne EI 15
przekrycie dachu RE 15
obudowa poziomych dróg ewakuacyjnych EI 15
ściany wewnętrzne i stropy stanowiące obudowę klatki schodowej REI 60
biegi i spoczniki schodów R 60
drzwi do piwnicy, kotłowni oraz w przedsionku przeciwpoŜarowym EI 30
z samozamykaczem
drzwi przeciwpoŜarowe wydzielające sale bankietową EI 60
z samozamykaczem
ściany oddzielenia przeciwpoŜarowego REI 120.
Stropy oddzielenia przeciwpoŜarowego REI 60
Dla klasy D elementy budynku winny być nierozprzestrzeniające ognia i spełniać
wymagania dla następujących klas odporności ogniowej:
-
główna konstrukcja nośna R 30
konstrukcja dachu nie stawia się wymagań
stropy nad parterem REI 30
stropy nad piwnicą REI 60
ściany zewnętrzne EI 30
ściany wewnętrzne nie stawia się wymagań
przekrycie dachu nie stawia się wymagań
obudowa poziomych dróg ewakuacyjnych EI 15
ściany wewnętrzne i stropy stanowiące obudowę klatki schodowej REI 30
biegi i spoczniki schodów R 30
drzwi do piwnicy, kotłowni oraz w przedsionku przeciwpoŜarowym EI 30
z samozamykaczem
-
ściany oddzielenia przeciwpoŜarowego REI 60.
Stropy oddzielenia przeciwpoŜarowego REI 30
-
Dla kotłowni :
- ściana wewnętrzna
- EI 60
- strop
- EI 60
PowyŜsze wymagania odnośnie klasy odporności ogniowej są
spełnione. Elementy konstrukcji drewnianej dachu będą spełniac wymóg
nierozprzestrzeniania ognia po zaimpregnowaniu środkiem ogniochronnym FOBOS M4
zgodnie z aktualną aprobatą techniczną ITB.
Docieplenie dachu wełną mineralną .Pokrycie dachu dla części projektowanej papa
termozgrzewalna.
Przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń
przeciwpoŜarowych będą zabezpieczone systemowo odpowiednio do klasy odporności
ogniowej EI 120 ściany i EI 60 stropy- dla klasy C . Natomiast dla klacy D odpowiednio EI
60 ściany i EI 30 stropy
Przepusty instalacyjne o średnicy >0,04 m w pozostałych ścianach przecho dzące przez ściany i stropy pom.zamkniętych wykonać w technologii systemowej
o wymaganym EI dla danego elementu budynku j.w.
15.2.9.Warunki ewakuacji , oznakowanie na potrzeby ewakuacji dróg i pomieszczeń ,
oświetlenie awaryjne (bezpieczeństwa i ewakuacji ) oraz przeszkodowe
Z istniejącej sali bankietowej projektuje się 3 wyjścia o szer.od 0,9 - 1,5 m
W tym dwa wyjścia do innej strefy poŜarowej i jedno bezpośrednio na zewnątrz budynku
Z piętra ewakuacja odbywa się obudowaną kl.schodową o konstrukcji - ściany murowane,
biegi i spoczniki Ŝelbetowe.
Odległość między wyjściami większa od 5 m. Długość dojść i przejśc ewakuacyjnech,
nie przekracza wymogów przepisów w tym zakresie.
GaraŜe są połączone z pozostałą częścią budynku poprzez przedsionek
przeciwpoŜarowy z wentylacja grawitacyjną.
Szerokość drzwi zewnętrznych dwuskrzydłowych z klatki schodowej projektuje się
o szerokości – 1,6 m z zachowaniem warunku, Ŝe jedno skrzydło jest o szer. 90 cm
Drzwi wyjściowe z piwnicy, wentylatorowni wykonane o klasie odporności ogniowej EI 30
z samozamykaczem.
Drogi i wyjścia ewakuacyjne oznakować zgodnie z PN-92/N-01256/02 znak nr 1,2,5.
Oświetlenie ewakuacyjne naleŜy zainstalować na drogacvh ewakuacyjnych oświetlonych
wyłącznie śwaitłem sztucznym tj . przedsionek przeciwoŜarowy . Projekt oswietlenia
awakuacyjnego naleŜy wykonać zgodnie z normą PN-EN 1838 oraz 50172 i nie wchodzi
w zakres tego opracowania.
15.2.10.sposób zabezpieczenia przeciwpoŜarowego instalacji uŜytkowych
(wentylacji , ogrzewczej ,gazowej , elektroenergetycznej ,odgromowej)
- nstalacja elektryczna winna być zgodna z wymogami § 180-184 rozporządzenia
w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich
usytuowanie .Budynek winien posiadać ppoŜ wyłącznik prądu odpowiednio
oznakowany , zlokalizowany na zewnątrz budynku ( przy wejściu głównym)
Projekt instalacji elektrycznej oraz pozostałych instalacji nie jest przedmiotem tego
opracowania i podlega odrębnym uzgodnieniom w szczególności uzgodnieniom ppoŜ.
15.2.11.Dobór urządzeń przeciwpoŜarowych w obiekcie (instalacje sygnalizacyjnoalarmowe , stałe i półstałe urządzenia gaśnicze , instalacje wodociągowe
wewnętrzne przeciwpoŜarowe , urządzenia oddymiające )
W sali bankietowej stanowiącej oddzielną strefę poŜarową o pow. > 200 m2 zaliczonej
do kategorii zagroŜenia ludzi ZL I naleŜy zamontować hydrant wewnętrzny 25.
Projekt instalacji wod-kan i instalacji hydrantów wewnętrznych 25 nie są przedmiotem
tego projektu i podlega odrębnym uzgodnieniom.
Oświetlenie ewakuacyjne naleŜy zainstalować na drogacvh ewakuacyjnych oświetlonych
wyłącznie śwaitłem sztucznym tj . przedsionek przeciwoŜarowy . Projekt oswietlenia
awakuacyjnego naleŜy wykonać zgodnie z normą PN-EN 1838 oraz 50172 i nie wchodzi
w zakres tego opracowania.
W oddzielnym opracowaniu zaprojektowano instalcjię oddymiania wydzielonej klatki
schodowej , który jest oddzielnym opracowaniem i podlega uzgodnieniu zgodnie
z obowiązujacymi przepisami.
15.2.12.WyposaŜenie w gaśnice.
Obiekt naleŜy wyposaŜyć w gaśnice proszkowe po 4 lub 6kg środka gaśniczego typ
ABC , oraz oznakować je zgodnie z PN-92/N-01256/01
Na kaŜde 100 m2 powierzchni naleŜy zapewnić minimum 2 kg ( 3 dm3) środka gaśniczego.
Maksymalna długość dojścia do gaśnicy 30 m i szerokości 1 m.
Gaśnice będą zawieszone na wieszakach umiejscowionych w widocznych miejscach tz.
Przy wyjściach i przy klatce schodowej.
15.2.13.Zaopatrzenie w wodnę do zewnętrznego gaszenia poŜaru.
Zapotrzebowanie na wodę do zewnętrznego gaszenia poŜaru wynosi co najmniej
20 dm3/s., które zapewnia lokalna sieć wodociagowa z hydrantemi zewnętrznymi
Dn 80 usytuowanym w odległości 7 i 27 m od budynku. NaleŜy stosować hydranty
∅ 80 mm, o wydajności 10 dm3/s zgodnie z rozp .MSWiA z dn.24.07.2009r.
w sprawie przeciwpoŜarowego zaopatrzenia w wodę oraz dróg poŜarowych
Dz.U. 124 poz. 1030. Zarządca sieci i hydrantów zewnętrznychc ma ciśnienie 0,2 MPa
i wydajność minimum 10 dm3/s dla jednego hydrantu.
15.2.14.Drogi poŜarowe
Do budynku istnieje dojazd poŜarowy ul.Plac Floriana , droga usytuowana wzdłuŜ ściany
frontowej budynku w odległości 5 m .
Droga poŜarowa jest dostępna o kaŜdej porze roku i umoŜliwia przejazd pojazdów
o nacisku osi na powierzchnie jezdni min. 50 kN.
15.2.15. Właściciel winien posiadać instrukcję bezpieczeństwa poŜarowego zgodnie
z wymogami aktualnych przepisów w tym zakresie .
16.OBLICZENIA KONSTRUKCYJNE
16.1 KONSTRUKCJE DREWNIANE
KROKWIE NR 30
2,50
2,50
Schemat statyczny (cięŜar belki uwzględniony automatycznie):
A
B
3,44
3,44
C
3,30
3,30
E
D
3,38
3,38
2,35
2,35
Momenty zginające [kNm]:
C
-2,08
D
1,50
7,92
9,88
2,43
0,82
8,49
B
3,55
A
-2,32
- klasa trwania obciąŜenia od oddziaływania o najkrótszym czasie trwania - stałe
- brak stęŜeń bocznych na długości belki
- stosunek ld/l =1,00
- obciąŜenie przyłoŜone na pasie ściskanym (górnym) belki
- klasa uŜytkowania konstrukcji - 2
Wymiarowanie wg PN-B-03150 :2000
z
y
y
z
Przekrój prostokątny 14 / 17 cm
Wy = 674 cm3, Jy = 5732 cm4, m = 13,1 kg/m
drewno z gatunków iglastych, klasy C24
fm,y,d = 11,08 MPa, fv,d = 1,15 MPa
Belka
Zginanie
Moment maksymalny Mmax = 3,12 kNm
σm,y,d = 4,62 MPa
σm,y,d / fm,y,d = 0,42 < 1
Zwichrzenie
kcrit = 1,00
σm,y,d = 4,62 MPa < kcrit·fm,y,d = 11,08 MPa
Ścinanie
Maksymalna siła poprzeczna Vmax = -5,36 kN
0,75
-0,75
0,44 E
2,48
-3,12
τd = 0,34 MPa < fv,d = 1,15 MPa
Docisk na podporze
Reakcja podporowa RB = 9,88 kN
(wymiarowanie na docisk pominięto)
Stan graniczny uŜytkowalności (γf =1,15; kdef = 0,80)
Wartość graniczna ugięcia unet,fin = lo / 250 = 13,76 mm
Ugięcie maksymalne ufin = 6,13 mm
ufin = 6,13 mm < ufin,net = 13,76 mm
KROKWIE NR 39
1,55
1,55
Schemat statyczny:
A
B
2,42
2,42
C
4,55
4,55
D
5,75
5,75
-5,07
0,50
-1,27
1,07
4,89
B
C
4,12
- klasa trwania obciąŜenia od oddziaływania o najkrótszym czasie trwania - stałe
- brak stęŜeń bocznych na długości belki
- stosunek ld/l =1,00
- obciąŜenie przyłoŜone na pasie ściskanym (górnym) belki
- klasa uŜytkowania konstrukcji - 2
Wymiarowanie wg PN-B-03150 :2000
z
y
D
y
z
Przekrój prostokątny 14 / 17,5 cm
Wy = 715 cm3, Jy = 6253 cm4, m = 13,5 kg/m
drewno z gatunków iglastych, klasy C35
fm,y,d = 16,15 MPa, fv,d = 1,57 MPa
Belka
Zginanie
Moment maksymalny Mmax = 5,07 kNm
σm,y,d = 7,09 MPa
σm,y,d / fm,y,d = 0,44 < 1
Zwichrzenie
kcrit = 1,00
σm,y,d = 7,09 MPa < kcrit·fm,y,d = 16,15 MPa
Ścinanie
Maksymalna siła poprzeczna Vmax = 5,34 kN
τd = 0,33 MPa < fv,d = 1,57 MPa
Docisk na podporze
Reakcja podporowa RC = 9,70 kN
(wymiarowanie na docisk pominięto)
Stan graniczny uŜytkowalności (γf =1,15; kdef = 0,80)
3,58
0,28
1,56
A
9,70
-0,50
Wartość graniczna ugięcia unet,fin = lo / 250 = 23,00 mm
Ugięcie maksymalne ufin = 22,68 mm
ufin = 22,68 mm < ufin,net = 23,00 mm
16.2.FUNDAMENTY .
ZałoŜenia materiałowe ,posadowienia, obliczeniowe dla wszystkich rodzajów
fundamentów.
Materiały :
Zasypka:
3
cięŜar objętościowy: 20,00 kN/m
współczynniki obciąŜenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: B30 (C25/C30) → fcd = 16,67 MPa, fctd = 1,20 MPa, Ecm = 31,0 GPa
3
cięŜar objętościowy: 24,00 kN/m
współczynniki obciąŜenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
Stal zbrojeniowa główna A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Stal zbrojeniowa strzemion A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Stal zbrojeniowa montaŜowa A-II (18G2-b)
Sytuacja obliczeniowa:
trwała
Cotanges kąta nachylenia ścisk. krzyŜulców bet.
Graniczna szerokość rys
wlim = 0,3 mm
otulina zbrojenia cnom = 50 mm
cot θ = 2,00
ZałoŜenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoŜa:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoŜa: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,50
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciąŜenia: 1,00
Czas trwania robót: powyŜej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20
WYNIKI-PROJEKTOWANIE:
WARUNKI STANÓW GRANICZNYCH PODŁOśA - wg PN-81/B-03020
Nośność pionowa podłoŜa:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoŜa QfN = 1006,3 kN
Nr = 44,4 kN < m·QfN = 815,1 kN
(5,45% )
Nośność (stateczność) podłoŜa z uwagi na przesunięcie poziome:
Obliczeniowy opór graniczny podłoŜa QfT = 35,4 kN
Tr = 0,0 kN < m·QfT = 25,5 kN
(0,00% )
Stateczność fundamentu na obrót:
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 19,79 kNm
Mo = 0,00 kNm < m·Mu = 14,3 kNm (0,00% )
Osiadanie:
Osiadanie pierwotne s'= 0,00 cm, wtórne s''= 0,01 cm, całkowite s = 0,01 cm
s = 0,01 cm < sdop = 1,00 cm (1,44% )
Opis podłoŜa:
z [m]
-1,00
0,00
z
Gliny piaszczyste
1,00
Nr
nazwa gruntu
h [m]
1
Gliny piaszczyste
1,00
nawodni
ona
nie
ρo(n)
[t/m3]
2,10
γf,min
γf,max
φu(r) [o]
cu(r) [kPa] M0 [kPa]
M [kPa]
0,90
1,10
17,80
31,58
40039
36039
Kombinacje obciąŜeń obliczeniowych:
Nr
1
typ obc.
całkowite
N [kN]
20,00
TB [kN]
0,00
MB [kNm]
0,00
TL [kN]
0,00
ML [kNm]
0,00
∆e [kPa/m]
0,00
e [kPa]
0,00
NapręŜenia:
Nr
1
typ σ1 [kPa]
C
30,8
σ2 [kPa]
30,8
σ3 [kPa]
30,8
σ4 [kPa]
30,8
C [m]
--
C/C'
--
aL [m]
--
aP [m]
--
Nr
1
w poziomie posadowienia
N [kN]
QfN [kN]
mN
44,4
1006,3
0,04
w poziomie stropu warstwy najsłabszej
z [m]
N [kN]
QfN [kN]
mN
0,00
44,4
1006,3
0,04
[% ]
5,4
[% ]
5,4
Nośność pozioma podłoŜa:
Nr
1
N [kN]
T [kN]
QfT [kN]
39,6
0,0
35,4
mT
0,00
[% ]
0,0
z [m]
N [kN]
T [kN]
QfT [kN]
0,00
39,6
0,0
35,4
mT
0,00
[% ]
0,0
STOPA SF1 - 2 szt.
H=0,60
DANE:
2
0,25
0,50
L = 1,00
0,25
1
4
3
0,25
0,50
B = 1,00
0,25
V = 0,60 m3
Opis fundamentu :
Typ:
stopa prostopadłościenna
Wymiary:
B = 1,00 m
L = 1,00 m
Bs = 0,50 m
Ls = 0,50 m
H = 0,60 m
eB = 0,00 m
eL = 0,00 m
Posadowienie fundamentu:
D = 1,00 m
Dmin = 1,00 m
brak wody gruntowej w zasypce
s = 0,37 cm < sdop = 1,00 cm (37,35% )
OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002
Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
WzdłuŜ boku B:
2
Zbrojenie potrzebne As = 2,36 cm
2
Przyjęto konstrukcyjnie 7 prętów φ16 mm o As = 14,07 cm
WzdłuŜ boku L:
2
60
Nr8 8φ20 l=57
44
Nr5 10φ20 l=176
162
2
18 18
46
Nr6 4φ8 co 14,5 i 6
l=190
46
15
26
Nr2 7φ16 co 12 l=102
86
Nr4 7φ8 co 15 l=95
95
14
6x12
14
25
50
25
100
8
8
46
8
8
Nr1 7φ16 co 12 l=102
86
Nr3 7φ8 co 15 l=95
95
14
6x12
14
25
50
25
100
Nr7 4φ8 co 14,5 i 6
l=154
Nr9 2φ8 co 15
l=190
46
30
Nr10 2φ8 co 15
l=145
Zestawienie stali zbrojeniowej SF1- szt.2
Nr
1
2
3
4
5
6
7
8
9
10
Średnica
Długość
[mm]
[cm]
16
102
16
102
8
96
8
96
20
176
8
190
8
154
20
63
8
190
8
145
Długość wg średnic [m]
Masa 1mb pręta [kg/mb]
Masa wg średnic [kg]
Masa wg gatunku stali [kg]
Razem [kg]
zbrojenie wykonac x 2
Liczba
[szt.]
7
7
7
7
10
4
4
8
2
2
φ8
18G2-b
φ16
7,14
7,14
φ20
6,72
6,72
17,60
7,60
6,16
5,04
3,80
2,90
33,9
0,395
14,3
1,578
22,7
2,466
13,4
22,6
56,0
92,0
92
STOPA SF2 - 4 szt.
DANE:
60
Nr8 8φ20 l=56
43
Nr5 10φ20 l=175
161
WzdłuŜ boku B:
2
2
WzdłuŜ boku L:
2
2
86
Nr6 4φ8 co 14,5 i 5,5
l=270
46
28
35
Nr7 4φ8 co 14,5 i 5,5
l=218
20,5
Nr2 11φ20 co 12,5 l=200
180
Nr4 11φ8 co 15 l=185
185
12x12,5
50
90
50
190
10
19,5
18 18
10
86
10
10
Nr1 13φ20 co 12,5 l=170
150
Nr3 13φ8 co 15 l=155
155
17,5
10x12,5
17,5
55
50
55
160
Nr9 2φ8 co 15
l=270
46
46
Nr10 2φ8 co 15
l=210
Zestawienie stali zbrojeniowej FS2 - szt 4
Średnica
Długość
[mm]
[cm]
20
170
20
200
8
156
8
186
20
175
8
270
8
218
20
62
8
270
8
210
Nr
1
2
3
4
5
6
7
8
9
10
Liczba
[szt.]
13
11
13
11
10
4
4
8
2
2
18G2-b
φ8
φ20
22,10
22,00
20,28
20,46
17,50
10,80
8,72
4,96
5,40
4,20
69,9
0,395
66,6
2,466
27,6
Razem [kg]
164,2
192,0
192
zbrojenie wykonać x 4
STOPA SF3 - 2 szt.
H=0,60
DANE:
2
0,40
0,50
L = 1,30
0,40
1
4
3
0,40
0,50
B = 1,30
0,40
V = 1,01 m3
Opis fundamentu :
Typ:
Wymiary:
B = 1,30 m
L = 1,30 m
Bs = 0,50 m
Ls = 0,50 m
D = 1,00 m
Dmin = 1,00 m
H = 0,60 m
eB = 0,00 m
eL = 0,00 m
Obliczeniowy opór graniczny podłoŜa QfNB = 597,8 kN, QfNL = 600,0 kN
Nr = 333,6 kN < m·QfN = 484,2 kN
(68,89% )
Tr = 0,0 kN < m·QfT = 84,5 kN
(0,00% )
Mo = 80,00 kNm < m·Mu = 152,2 kNm
(52,55% )
Osiadanie:
s = 0,42 cm < sdop = 1,00 cm (41,53% )
WzdłuŜ boku B:
2
2
WzdłuŜ boku L:
2
2
60
Nr8 8φ20 l=57
44
Nr5 10φ20 l=176
162
8
14,5
15
46
Nr9 2φ8 co 15
l=190
46
30
13,5
Nr7 4φ8 co 14,5 i 6
l=154
8
8
Nr1 7φ16 co 17 l=132
116
Nr3 9φ8 co 15 l=125
125
6x17
40
50
40
130
Nr6 4φ8 co 14,5 i 6
l=190
46
26
Nr2 7φ16 co 17 l=132
116
Nr4 9φ8 co 15 l=125
125
6x17
40
50
40
130
8
46
13,5
18 18
14,5
Nr10 2φ8 co 15
l=145
Zestawienie stali zbrojeniowej FS3 - szt2
Nr
1
2
3
4
5
6
7
8
9
10
Średnica
Długość
[mm]
[cm]
16
132
16
132
8
126
8
126
20
176
8
190
8
154
20
63
8
190
8
145
Razem [kg]
Liczba
[szt.]
7
7
9
9
10
4
4
8
2
2
φ8
18G2-b
φ16
9,24
9,24
φ20
11,34
11,34
17,60
7,60
6,16
5,04
3,80
2,90
43,2
0,395
18,5
1,578
22,7
2,466
17,1
29,2
56,0
103,0
103
STOPA SF6- szt.1
Zestawienie stali zbrojeniowej FS6 - szt1
Średnica
Długość
[mm]
[cm]
20
211
20
140
8
197
8
126
20
175
8
151
20
62
8
190
8
145
Nr
1
2
3
4
5
6
7
8
9
Liczba
[szt.]
9
14
9
14
10
8
8
2
2
18G2-b
φ8
φ20
18,99
19,60
17,73
17,64
17,50
12,08
4,96
3,80
2,90
54,2
0,395
61,1
2,466
21,4
Razem [kg]
150,7
173,0
173
STOPA SF7- szt.2
H=0,60
DANE:
2
0,45
0,40
L = 1,30
0,45
1
4
3
0,55
0,70
B = 1,80
0,55
V = 1,40 m3
Opis fundamentu :
Typ:
Wymiary:
B = 1,80 m
L = 1,30 m
Ls = 0,40 m
Bs = 0,70 m
D = 1,00 m
Dmin = 1,00 m
H = 0,60 m
eB = 0,00 m
eL = 0,00 m
Obliczeniowy opór graniczny podłoŜa QfN = 872,1 kN
Nr = 516,8 kN < m·QfN = 706,4 kN
(73,17% )
Tr = 0,0 kN < m·QfT = 130,8 kN
(0,00% )
Mo = 220,00 kNm < m·Mu = 327,3 kNm
(67,21% )
Osiadanie:
s = 0,55 cm < sdop = 1,00 cm (55,49% )
NapręŜenia:
Nr
1
1*)
typ σ1 [kPa]
C
-C
--
σ2 [kPa]
558,8
557,7
σ3 [kPa]
558,8
557,7
σ4 [kPa]
---
C [m]
0,38
0,41
C/C'
0,42
0,45
aL [m]
1,42
1,39
aP [m]
1,42
1,39
Nr
1
N [kN]
QfN [kN]
mN
516,8
872,1
0,59
z [m]
N [kN]
QfN [kN]
mN
0,00
516,8
872,1
0,59
[% ]
73,2
[% ]
73,2
Nr
1
N [kN]
T [kN]
QfT [kN]
505,2
0,0
181,7
mT
0,00
[% ]
0,0
z [m]
N [kN]
T [kN]
QfT [kN]
0,00
505,2
0,0
181,7
mT
0,00
WzdłuŜ boku B:
2
2
Przyjęto 8 prętów φ16 mm o As = 16,08 cm
WzdłuŜ boku L:
2
2
[% ]
0,0
60
Nr7 8φ20 l=57
44
Nr5 10φ20 l=176
162
18 18
36
35
Nr8 2φ8 co 15
l=190
46
30
14,5
8
Nr9 2φ8 co 15
l=145
8
8
13,5
Nr1 8φ16 co 14,5 l=182
166
Nr3 9φ8 co 15 l=175
175
9x17
55
70
55
180
Nr6 2x4φ8 co 14,5 i 6
l=148
46
Nr2 10φ16 co 17 l=132
116
Nr4 12φ8 co 15 l=125
125
7x14,5
14
45
40
45
130
8
13,5
Zestawienie stali zbrojeniowej FS7 - szt.2
Nr
1
2
3
4
5
6
7
8
9
Średnica
Długość
[mm]
[cm]
16
182
16
132
8
176
8
126
20
176
8
148
20
63
8
190
8
145
Razem [kg]
Liczba
[szt.]
8
10
9
12
10
8
8
2
2
φ8
18G2-b
φ16
14,56
13,20
φ20
15,84
15,12
17,60
11,84
5,04
3,80
2,90
49,5
0,395
27,8
1,578
22,7
2,466
19,6
43,9
56,0
120,0
120
STOPA SF8- szt.1
H=0,60
DANE:
2
0,45
0,40
L = 1,30
0,45
1
4
3
0,45
0,40
B = 1,30
0,45
V = 1,01 m3
Opis fundamentu :
Typ:
Wymiary:
B = 1,30 m
L = 1,30 m
Bs = 0,40 m
Ls = 0,40 m
H = 0,60 m
eB = 0,00 m
eL = 0,00 m
D = 1,00 m
Dmin = 1,00 m
Obliczeniowy opór graniczny podłoŜa QfNB = 579,1 kN, QfNL = 570,2 kN
Nr = 256,5 kN < m·QfN = 461,9 kN
(55,53% )
Tr = 0,0 kN < m·QfT = 67,3 kN
(0,00% )
Decyduje moment wywracający MoL,3-4 = 80,00 kNm, moment utrzymujący MuL,3-4 = 161,15 kNm
Mo = 80,00 kNm < m·Mu = 116,0 kNm
(68,95% )
Osiadanie:
s = 0,32 cm < sdop = 1,00 cm (31,81% )
NapręŜenia:
Nr
1
1*)
typ σ1 [kPa]
C
-C
--
σ2 [kPa]
---
σ3 [kPa]
389,0
388,4
σ4 [kPa]
389,0
388,4
C [m]
0,29
0,32
C/C'
0,44
0,49
aL [m]
1,01
0,98
aP [m]
1,01
0,98
Nr
1
N [kN]
QfN [kN]
mN
256,5
570,2
0,45
z [m]
N [kN]
QfN [kN]
mN
0,00
256,5
570,2
0,45
[% ]
55,5
[% ]
55,5
Nr
1
N [kN]
T [kN]
QfT [kN]
247,9
0,0
93,5
mT
0,00
[% ]
0,0
z [m]
N [kN]
T [kN]
QfT [kN]
0,00
247,9
0,0
93,5
mT
0,00
WzdłuŜ boku B:
2
2
WzdłuŜ boku L:
2
2
[% ]
0,0
60
Nr7 8φ20 l=57
44
Nr5 10φ20 l=176
162
13,5
18 18
36
36
Nr6 4φ8 co 14,5 i 6
l=150
46
Nr2 7φ16 co 17 l=132
116
Nr4 9φ8 co 15 l=125
125
6x17
45
40
45
130
8
Nr8 2φ8 co 15
l=190
46
30
14,5
8
13,5
Nr9 2φ8 co 15
l=145
8
8
Nr1 7φ16 co 17 l=132
116
Nr3 9φ8 co 15 l=125
125
6x17
45
40
45
130
14,5
Zestawienie stali zbrojeniowej SF8- szt.1
Nr
1
2
3
4
5
6
7
8
9
Średnica
Długość
[mm]
[cm]
16
132
16
132
8
126
8
126
20
176
8
150
20
63
8
190
8
145
Razem [kg]
Liczba
[szt.]
7
7
9
9
10
4
8
2
2
φ8
18G2-b
φ16
9,24
9,24
φ20
11,34
11,34
17,60
6,00
5,04
3,80
2,90
35,4
18,5
22,7
0,395
14,0
1,578
29,2
2,466
56,0
100,0
100
STUDNIA schładzająca w kotłowni Sch. szt. 1
Beton B30
Zestawienie stali zbrojeniowej Studnia Sch- szt 1
Nr
Średnica
[mm]
Długość
[cm]
Liczba
[szt.]
1
2
8
8
170
290
14
6
18G2-b
φ8
23,8
17,4
41,20
0,395
16,27
16,27
Razem [kg]
16,27
STOPA Fk - fundament pod kocioł CO - szt.1
2
4
0,10
0,80
B = 1,00
0,10
1,24
L = 1,44
1
0,10
H=0,50
DANE:
3
0,10
V = 0,72 m3
Opis fundamentu :
Typ:
Wymiary:
B = 1,00 m
L = 1,44 m
Bs = 0,80 m
Ls = 1,24 m
H = 0,50 m
eB = 0,00 m
eL = 0,00 m
D = 1,00 m
Dmin = 1,00 m
WzdłuŜ boku B:
10,5
50
2
2
WzdłuŜ boku L:
2
2
11
10
Nr2 6φ16 co 16 l=153
137
Nr4 9φ12 co 10 l=133
133
7x17,5
124
144
10
8
8
8
8
10
10
Nr1 8φ16 co 17,5 l=109
93
Nr3 14φ12 co 10 l=89
89
5x16
80
100
10
10
Zestawienie stali zbrojeniowej Fk - szt. 1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
16
109
16
153
12
90
12
134
Razem [kg]
Liczba
[szt.]
8
6
14
9
18G2-b
φ12
φ16
8,72
9,18
12,60
12,06
24,7
0,888
18,0
1,578
21,9
28,4
51,0
51
SCIĄGI S1 -L =8,46 + 9,16 =17,62 mb
30
WYMIAROWANIE wg PN-B-03264:2002 :
30
Przyjęte wymiary przekroju:
bw = 30,0 cm, h = 30,0 cm
SZKIC ZBROJENIA:
a-a
30
Nr 1
20
Nr 1
Nr2 13φ8 l=86
30
20
Strzemiona Nr 2 co 15 cm
Zestawienie stali zbrojeniowej S1 - 17,62mb
Nr
1.
2.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
16
1800
4
8
88
118
Razem [kg]
ŁAWA F1- l = 75 ,4 + 10,5 = 85,9 mb
50
70
bw = 70,0 cm, h = 50,0 cm
18G2-b
φ8
φ16
72,0
102,1
102,1
0,395
72,0
1,578
40,32
113,6
a-a
50
Nr 2
40
Nr 1
Nr3 2x8φ8 l=161
70
37
strzemiona nr 3 w rozstawie co 15 cm
Zestawienie stali zbrojeniowej- Ława F1 l= 85,9 mb
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ12
1.
16
8590
6
2.
12
8590
4
343,6
3.
8
164
1005
1648,2
1648,2
343,6
0,395
0,888
651,0
305,1
1769,4
Razem [kg]
1769,4
φ16
515,4
515,4
1,578
813,3
ŁAWA F2, l = 5,84 + 1,40 = 7,24 mb
50
60
bw = 60,0 cm, h = 50,0 cm
Szerokość rys ukośnych:
zarysowanie nie występuje
a-a
Nr3 2x8φ8 l=149
50
40
Nr 2
Nr 1
31
60
Zestawienie stali zbrojeniowej Ława- F2, l = 7,54 mb
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
φ8
1.
16
754
6
2.
12
754
4
3.
8
152
82
124,6
124,6
0,395
49,2
Razem [kg]
18G2-b
φ12
φ16
45,2
30,2
30,2
0,888
45,2
1,578
26,8
71,3
147,3
147,3
ŁAWA F3, l= 2,62 + 1,4 = 4,02 mb
SZKIC ZBROJENIA:
a-a
50
Nr 2
Nr 1
45
Zestawienie stali zbrojeniowej Ława F3 , l= 4,02 mb
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
φ8
1.
16
402
2
2.
12
402
2
3.
8
160
17
27,2
27,2
0,395
10,7
Razem [kg]
ŁAWA F4 , l = 2,2 mb
SZKIC ZBROJENIA:
18G2-b
φ12
φ16
8,04
8,04
8,04
0,888
8,04
1,578
7,1
12,7
30,5
30,5
a-a
50
Nr 2
40
Nr 1
Nr3 2x8φ8 l=202
95
58
strzemiona Nr 3 w rozstawie co 15 cm
Zestawienie stali zbrojeniowej ława F4, l= 2,2 mb
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
φ8
1.
16
220
4
2.
12
220
4
3.
8
206
29
59,7
59,7
0,395
23,6
Razem [kg]
18G2-b
φ12
φ16
8,8
8,8
8,8
0,888
8,8
1,578
7,8
13,9
ŁAWA F5, l =1,97 + 0,7= 2,67 mb
fundament pod komin w kotłowni
50
112
bw = 112,0 cm, h = 50,0 cm
SZKIC ZBROJENIA:
a-a
50
Nr 2
40
Nr 1
Nr3 2x8φ8 l=192
112
53
Strzemniona Nr 3 co 10 cm
Zestawienie stali zbrojeniowej Ława F5- l = 2,67
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ12
φ16
1.
16
268
5
13,40
2.
12
269
3
8,07
3.
8
196
40
78,4
78,4
8,1
13,5
0,395
0,888
1,578
40,0
7,2
21,3
Razem [kg]
ŁAWA(stopa) F6, l =1,17 x 0,97 m
fundament pod komin w garaŜu
2
4
0,10
0,97
B = 1,17
0,10
0,54
L = 0,74
1
0,10
H=0,50
DANE:
3
0,10
V = 0,43 m3
Opis fundamentu :
Typ:
Wymiary:
B = 1,17 m
L = 0,74 m
Bs = 0,97 m
Ls = 0,54 m
D = 1,00 m
Dmin = 1,00 m
H = 0,50 m
eB = 0,00 m
eL = 0,00 m
50
10
10
Nr2 7φ16 co 16 l=83
67
Nr4 11φ12 co 10 l=63
63
4x13,5
54
74
10
10
8
8
8
8
10
10
Nr1 5φ16 co 13,5 l=126
110
Nr3 7φ12 co 10 l=106
106
6x16
97
117
11
10
Zestawienie stali zbrojeniowej F6 szt 1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
16
126
16
83
12
107
12
64
Razem [kg]
Liczba
[szt.]
5
7
7
11
18G2-b
φ12
φ16
6,30
5,81
7,49
7,04
14,6
0,888
12,2
1,578
13,0
19,3
33,0
33
ŁAWA F7, długość łączna -l = 1,69 x2 = 3,38
mur oporowy przy bramie do magazynu w piwnicy
SZKIC ZBROJENIA:
130
Nr3 2x4φ8 l=305
19
a-a
Nr 2
140
Nr 2
Nr 1
S
40
Strzemiona Nr 3 w rozstawie co 15 cm
Zestawienie stali zbrojeniowej F7 - l = 3,38 mb
Nr
1.
2.
3.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
16
380
6
12
380
14
8
308
41
Razem [kg]
LAWA FS6 - szt.1- 8,42 mb
100
35
90
bw = 35,0 cm, h = 100,0 cm
Nr3 6φ8 l=236
25
φ8
18G2
φ12
φ16
22,8
53,2
126,3
126,3
0,395
49,9
53,2
0,888
47,2
22,8
1,578
36,0
133,1
133,1
a-a
Nr 2
100
Nr 2
Nr 1
35
Strzemiona Nr3 co 15 cm
Zestawienie stali zbrojeniowej FS6 - mb.8,42
Nr
1.
2.
3.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
16
910
4
12
910
8
8
236
56
Razem [kg]
φ8
18G2-b
φ12
φ16
36,4
72,8
132,2
0,395
72,8
0,888
36,4
1,578
52,2
64,7
57,4
LAWA FS7 - szt.2
DANE MATERIAŁOWE I ZAŁOśENIA:
Klasa betonu: B30 (C25/C30) → fcd = 16,67 MPa, fctd = 1,20 MPa, Ecm = 31,0 GPa
3
CięŜar objętościowy
ρ = 25 kN/m
Maksymalny rozmiar kruszywa
dg = 8 mm
Wilgotność środowiska
RH = 50%
Wiek betonu w chwili obciąŜenia
28 dni
Współczynnik pełzania (obliczono)
φ = 2,55
trwała
wlim = 0,3 mm
100
35
bw = 35,0 cm, h = 100,0 cm
cot θ = 2,00
a-a
Nr 2
100
Nr 2
Nr 1
35
Zestawienie stali zbrojeniowej- Ława FS7 szt.2
Nr
1.
2.
3.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
16
810
4
12
810
8
8
236
34
Razem [kg]
φ8
18G2-b
φ12
φ16
32,4
64,8
80,3
0,395
31,7
0,888
32,4
1,578
57,6
51,1
140,1
140,1
16.3 SŁUPY Ŝelbetowe
załoŜenia obliczeniowe dla wszystkich słupów
Zbrojenie:
Pręty podłuŜne φ = 20 mm ze stali A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Strzemiona φ = 8 mm
Parametry betonu:
3
ρ = 25 kN/m
dg = 16 mm
RH = 50%
28 dni
φ = 2,61
Otulenie:
Otulenie nominalne zbrojenia
cnom = 30 mm
ZAŁOśENIA OBLICZENIOWE:
trwała
SŁUP S1-parter-szt.2
DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju
b = 44,0 cm
Wysokość przekroju
h = 44,0 cm
ObciąŜenia: [kN,kNm]
NSd
1.
160,00
NSd,lt
160,00
M3Sd
130,00
Dodatkowo uwzględniono cięŜar własny słupa o wartości No = 21,30 kN
Słup:
Wysokość słupa
lcol = 4,5 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji:
nieprzesuwna
- wykres krzywoliniowy
Współczynnik długości wyboczeniowej w płaszczyźnie obciąŜenia βx = 2,00
Współczynnik długości wyboczeniowej z płaszczyzny obciąŜenia βy = 2,00
WYNIKI - SŁUP (wg PN-B-03264:2002):
3 x 11,5
y
4,8
x
4,8
x
34,4
h = 44
4,8
4,8
4,8
y
3 x 11,5
b = 44
4,8
Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuŜ boków "b" :
2
2
Zbrojenie potrzebne As1 = As2 = 10,46 cm Przyjęto po 4φ20 o As = 12,57 cm
Przyjęto zbrojenie symetryczne wzdłuŜ boków "h" :
2
2
φ20 o As = 6,28 cm
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 2,90 cm . Przyjęto po 2φ
2
Łącznie przyjęto 8φ
φ20 o As = 25,13 cm (ρ= 1,30% )
Strzemiona:
Przyjęto strzemiona pojedyncze φ8 w rozstawie co 20,0 cm
Zestawienie zbrojenia dla S1- szt.2
Nr
1
2
Średnica
Długość
[mm]
[cm]
20
450
8
162
Liczba
[szt.]
8
23
18G2-b
φ8
φ20
36,0
38
38,0
0,395
36,0
2,47
15,0
88,9
Razem [kg]
zbrojenie wykonać x2
SŁUP S2 i S2a- szt.4 - Słupy naleŜą do ramy R1
część górna słupów- piętro
DANE:
Wymiary przekroju:
b = 40,0 cm
h = 50,0 cm
NSd
1.
131,00
NSd,lt
131,00
M3Sd
173,00
Słup:
Wysokość słupa
lcol = 2,78 m
Rodzaj konstrukcji:
nieprzesuwna
3 x 10,1
y
4,8
x
4,8
x
40,4
h = 50
4,8
4,8
4,8
y
3 x 10,1
b = 40
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 25,13 cm (ρ= 1,26% )
Strzemiona:
Przyjęto strzemiona podwójne (romb) φ8 w rozstawie co 20,0 cm
Zestawienie zbrojenia dla S2 i S2a - szt.4
Nr
1
2
3
Średnica
Długość
[mm]
[cm]
20
320
8
158
8
146
Liczba
[szt.]
8
14
14
φ20
25,6
22,1
20,5
42,6
0,395
25,6
2,47
16,8
63,2
Razem [kg]
część dolna słupów- parter
DANE:
18G2-b
φ8
Wymiary przekroju:
b = 90,0 cm
h = 50,0 cm
NSd
1.
250,00
NSd,lt
250,00
M3Sd
200,00
Słup:
Wysokość słupa
lcol = 4,50 m
Rodzaj konstrukcji:
nieprzesuwna
3 x 26,8
y
4,8
x
4,8
4,8
x
40,4
h = 50
4,8
4,8
y
3 x 26,8
b = 90
4,8
Ściskanie:
2
2
2
2
φ20 o As = 9,42 cm
2
φ20 o As = 31,42 cm (ρ= 0,70% )
Strzemiona:
Zestawienie zbrojenia dla S2 i S2a - szt.4
Nr
1
2
3
Średnica
Długość
[mm]
[cm]
20
450
8
258
8
214
Liczba
[szt.]
10
23
23
18G2-b
φ8
φ20
45,0
59,3
49,2
108,5
0,395
2,47
42,9
111,2
SŁUP S3 parter szt 2
DANE:
Wymiary przekroju:
b = 50,0 cm
h = 50,0 cm
NSd
1.
293,00
NSd,lt
293,00
M3Sd
160,00
Słup:
Wysokość słupa
lcol = 3,50 m
Rodzaj konstrukcji:
nieprzesuwna
2 x 20,2
y
4,8
x
4,8
x
40,4
h = 50
4,8
4,8
4,8
y
2 x 20,2
b = 50
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 18,85 cm (ρ= 0,75% )
Strzemiona:
Zestawienie zbrojenia dla S3 - szt.2
Nr
1
2
3
Średnica
Długość
[mm]
[cm]
20
350
8
178
8
141
Liczba
[szt.]
6
18
18
18G2-b
φ8
φ20
21,0
32,1
25,4
57,5
0,395
21,0
2,47
22,7
51,9
SŁUP S4 piętro szt 3
DANE:
Wymiary przekroju:
b = 38,0 cm
h = 38,0 cm
NSd
1.
230,00
NSd,lt
230,00
M3Sd
160,00
Słup:
Wysokość słupa
lcol = 2,78 m
Rodzaj konstrukcji:
nieprzesuwna
4 x 7,1
y
4,8
x
4,8
x
28,4
h = 38
4,8
4,8
4,8
y
4 x 7,1
b = 38
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 31,42 cm (ρ= 2,18% )
Strzemiona:
Przyjęto strzemiona podwójne φ8 w rozstawie co 30,0 cm
Zestawienie zbrojenia dla S4 - szt 3
Nr
1
5
Średnica
Długość
[mm]
[cm]
20
310
8
110
18G2-b
φ8
φ20
31,0
28,6
28,6
0,395
31,0
2,47
11,3
76,6
DANE:
Liczba
[szt.]
10
26
Wymiary przekroju:
b = 26,0 cm
h = 30,0 cm
NSd
1.
160,00
NSd,lt
160,00
M3Sd
80,00
Słup:
Wysokość słupa
lcol = 2,78 m
Rodzaj konstrukcji:
nieprzesuwna
3 x 5,5
y
4,8
x
4,8
x
20,4
h = 30
4,8
4,8
4,8
y
3 x 5,5
b = 26
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 25,13 cm (ρ= 3,22% )
Strzemiona:
Zestawienie zbrojenia dla S5 - szt.2
Nr
1
2
Średnica
Długość
[mm]
[cm]
20
310
8
96
Liczba
[szt.]
8
14
18G2-b
φ8
φ20
24,8
13,5
13,5
0,395
24,8
2,47
5,4
61,3
SŁUP S6 piwnica szt 1
DANE:
Wymiary przekroju:
b = 40,0 cm
h = 73,0 cm
NSd
1.
310,00
NSd,lt
310,00
M3Sd
350,00
Słup:
Wysokość słupa
lcol = 3,05 m
Rodzaj konstrukcji:
nieprzesuwna
4 x 7,6
y
4,8
x
4,8
x
63,4
h = 73
4,8
4,8
4,8
y
4 x 7,6
b = 40
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 31,42 cm (ρ= 1,08% )
Strzemiona:
DANE:
Wymiary przekroju:
b = 40,0 cm
h = 73,0 cm
NSd
NSd,lt
M3Sd
1.
250,00
250,00
220,00
Słup:
Wysokość słupa
lcol = 3,63 m
Rodzaj konstrukcji:
nieprzesuwna
2 x 15,2
y
4,8
x
4,8
x
63,4
h = 73
4,8
4,8
4,8
y
2 x 15,2
b = 40
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 18,85 cm (ρ= 0,65% )
Strzemiona:
DANE:
Wymiary przekroju:
b = 34,0 cm
h = 73,0 cm
NSd
1.
162,00
NSd,lt
162,00
M3Sd
180,00
Słup:
Wysokość słupa
lcol = 2,70 m
Rodzaj konstrukcji:
nieprzesuwna
2 x 12,2
y
4,8
x
4,8
x
63,4
h = 73
4,8
4,8
4,8
y
2 x 12,2
b = 34
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 18,85 cm (ρ= 0,76% )
Strzemiona:
Zestawienie zbrojenia dla S6 ( piwnica,parter,piętro)
Nr
1
2
3
4
5
Średnica
Długość
[mm]
[cm]
20
450
20
405
20
270
8
162
8
212
Liczba
[szt.]
10
10
6
54
54
18G2-b
φ8
φ20
45,0
40,5
16,2
87,5
114,5
202,0
0,395
101,7
2,47
45,2
251,2
DANE:
Wymiary przekroju:
b = 40,0 cm
h = 70,0 cm
NSd
1.
500,00
NSd,lt
500,00
M3Sd
550,00
Słup:
Wysokość słupa
lcol = 3,05 m
Rodzaj konstrukcji:
nieprzesuwna
6 x 5,1
y
4,8
x
4,8
x
60,4
h = 70
4,8
4,8
4,8
y
6 x 5,1
b = 40
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 43,98 cm (ρ= 1,57% )
Strzemiona:
Zestawienie zbrojenia dla S7 ( piwnica)- szt.2
Nr
1
2
3
Średnica
[mm]
20
8
8
Długość
[cm]
385
202
154
Liczba
[szt.]
18
30
30
18G2-b
φ8
φ20
69.3
60.6
46.2
106.8
0,395
69.3
2,47
42.2
171.2
zbrojenie wykonac x2
DANE:
Wymiary przekroju:
b = 38,0 cm
h = 38,0 cm
NSd
NSd,lt
M3Sd
1.
382,00
382,00
180,00
Słup:
Wysokość słupa
lcol = 3,63 m
Rodzaj konstrukcji:
nieprzesuwna
4 x 7,1
y
4,8
x
4,8
x
28,4
h = 38
4,8
4,8
4,8
y
4 x 7,1
b = 38
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 31,42 cm (ρ= 2,18% )
Strzemiona:
DANE:
Wymiary przekroju:
b = 38,0 cm
h = 34,0 cm
NSd
1.
140,00
NSd,lt
140,00
M3Sd
100,00
Słup:
Wysokość słupa
lcol = 2,70 m
Rodzaj konstrukcji:
nieprzesuwna
3 x 9,5
y
4,8
x
4,8
x
24,4
h = 34
4,8
4,8
4,8
y
3 x 9,5
b = 38
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 25,13 cm (ρ= 1,95% )
Strzemiona:
Zestawienie zbrojenia dla S7 (parter,pietro) szt.1
Nr
1
2
3
Średnica
Długość
[mm]
[cm]
20
640
8
130
8
110
Liczba
[szt.]
8
14
40
18G2-b
φ8
φ20
51,2
18,2
44,0
0,395
24,6
29,6
2,47
126,5
DANE:
Wymiary przekroju:
b = 40,0 cm
h = 40,0 cm
NSd
1.
600,00
NSd,lt
600,00
M3Sd
210,00
Słup:
Wysokość słupa
lcol = 3,05 m
Rodzaj konstrukcji:
nieprzesuwna
4 x 7,6
y
4,8
x
4,8
x
30,4
h = 40
4,8
4,8
4,8
y
4 x 7,6
b = 40
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 31,42 cm (ρ= 1,96% )
Strzemiona:
DANE:
Wymiary przekroju:
b = 36,0 cm
h = 38,0 cm
NSd
1.
510,00
NSd,lt
510,00
M3Sd
190,00
Słup:
Wysokość słupa
lcol = 3,63 m
Rodzaj konstrukcji:
nieprzesuwna
4 x 6,6
y
4,8
x
4,8
x
28,4
h = 38
4,8
4,8
4,8
y
4 x 6,6
b = 36
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 31,42 cm (ρ= 2,30% )
Strzemiona:
DANE:
Wymiary przekroju:
b = 38,0 cm
h = 28,0 cm
NSd
1.
211,00
NSd,lt
180,00
M3Sd
140,00
Słup:
Wysokość słupa
lcol = 2,70 m
Rodzaj konstrukcji:
nieprzesuwna
6 x 4,7
y
4,8
x
4,8
x
18,4
h = 28
4,8
4,8
y
6 x 4,7
b = 38
4,8
4,8
Ściskanie:
2
2
2
2
φ20 o As = 6,28 cm
2
φ20 o As = 43,98 cm (ρ= 4,13% )
Strzemiona:
Zestawienie zbrojenia dla S8( piwnica,parter,pietro)
Nr
1
2
3
4
5
6
Średnica
Długość
[mm]
[cm]
20
390
20
450
20
360
8
114
8
106
8
88
Liczba
[szt.]
10
10
14
30
36
27
18G2-b
φ8
φ20
39,0
45,0
50,40
34,2
38,2
23,8
96,2
0,395
134,4
2,47
380,0
332,0
SŁUP S9 szt.2
DANE:
Wymiary przekroju:
b = 28,0 cm
h = 28,0 cm
Zbrojenie:
Pręty podłuŜne φ = 16 mm ze stali A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Strzemiona φ = 8 mm
Parametry betonu:
3
ρ = 25 kN/m
dg = 16 mm
RH = 50%
28 dni
φ = 2,80
Otulenie:
Otulenie nominalne zbrojenia cnom = 30 mm
NSd
1.
100,00
NSd,lt
100,00
MSd
50,00
Słup:
Wysokość słupa
lcol = 4,20 m
Rodzaj konstrukcji:
przesuwna
Numer kondygnacji od góry:
1
ZAŁOśENIA OBLICZENIOWE:
trwała
4 x 4,7
y
4,6
x
4,6
x
18,8
h = 28
4,6
4,6
4,6
y
4 x 4,7
b = 28
4,6
Ściskanie:
2
2
2
2
φ16 o As = 4,02 cm
2
φ16 o As = 20,11 cm (ρ= 2,56% )
Strzemiona:
Zestawienie zbrojenia dla S9- SZT.2
Nr
1
6
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
16
420
10
8
78
42
18G2-b
φ8
φ16
42,0
32,76
96,2
0,395
42,0
1,58
38,0
66,4
zbrojenie pomnozyc x 2
16.4. SCHODY WEWNĘTRZNE I ZEWNĘTRZNE
PB1- szt.1-wewnętrzne
DANE:
180
/30
,0
132
7
8 ,9
x1
12
40
140
Wymiary schodów :
Długość biegu ln = 1,80 m
RóŜnica poziomów spoczników
h = 1,32 m
Liczba stopni w biegu n = 7 szt.
Grubość płyty t = 12,0 cm
Grubości okładzin:
Okładzina spocznika dolnego 0,0 cm
Okładzina pozioma stopni
2,0 cm
Okładzina pionowa stopni
2,0 cm
Okładzina spocznika górnego 2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,65 m
- Schody jednobiegowe
Oparcia : (szerokość / wysokość)
Podwalina podpierająca bieg schodowy
b = 40,0 cm, h= 90,0 cm
Wieniec ściany podpierającej górny bieg schodowy
b = 28,0 cm, h = 28,0 cm
Oparcie belek:
Długość podpory lewej tL = 38,0 cm
Długość podpory prawej
tP = 38,0 cm
2
Zestawienie obciąŜeń [kN/m ]
Opis obciąŜenia
ObciąŜenie zmienne (wszelkiego rodzaju budynki
mieszkalne, szpitalne, więzienia) [3,0kN/m2]
Obc.char.
3,00
ObciąŜenia stałe na biegu schodowym:
Opis obciąŜenia
Lp.
1. Okładzina górna biegu (Płytki kamionkowe grubości 14 mm na
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+18,9/30,0)
2. Płyta Ŝelbetowa biegu grub.12 cm + schody 18,9/30
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,69
γf
1,20
5,90
1,10
6,49
0,83
3.
Okładzina dolna biegu (Warstwa cementowo-wapienna
[19,0kN/m3]) grub.2 cm
Σ:
0,45
1,20
0,54
7,04
1,12
7,86
Dane materiałowe :
Klasa betonu C25/C30 (B30) → fcd = 16,67 MPa, fctd = 1,20 MPa, Ecm = 31,0 GPa
Stal zbrojeniowa A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Średnica prętów
φ = 12 mm
Otulina zbrojenia
cnom = 30 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
alim = jak dla belek i płyt (tablica 8)
WYNIKI:
Przyjęty schemat statyczny:
po = 3,90 kN/m2
go,b = 7,86 kN/m2
0,96
B
A
1,52
Wyniki obliczeń statycznych:
Przęsło A-B: maksymalny moment obliczeniowy
MSd = 3,40 kNm/mb
Reakcja obliczeniowa
RSd,A =
RSd,B =8,94 kN/mb
Wymiarowanie wg PN-B-03264:2002 :
1
1
Zginanie: (przekrój 1-1)
Moment przęsłowy obliczeniowy
MSd = 3,40 kNm/mb
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,60 cm /mb. Przyjęto φ12 co 14,0 cm o As = 8,08
2
cm /mb (ρ= 0,96% )
Warunek nośności na zginanie: MSd = 3,40 kNm/mb < MRd = 19,15 kNm/mb
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 8,23 kN/mb
Warunek nośności na ścinanie: VSd = 8,23 kN/mb < VRd1 = 84,05 kN/mb
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 2,34 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,46 mm < alim = 7,60 mm
Szkic zbrojenia:
180
,0
14
co
2
φ1
12
cm
,0
)
+3
+2
1
r
(N
42
co
2
φ1 237
1
Nr
2
o4
c
2
φ1 187
2
r
N
l=
132
/30
45
7
23
6
7x
,9
18
39
l=2
3
Nr
42
co
2
φ1 170
6
63
60
40
140
Zestawienie stali zbrojeniowej dla płyty l = 1,65 m- szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
237
12
239
12
299
8
173
Razem [kg]
PB2 - szt.1 - wewnętrzne
Liczba
[szt.]
5
5
5
23
18G2-b
φ8
φ12
11,85
11,95
14,95
39,79
39,8
0,395
38,8
0,888
15,7
34,5
51,0
51
9
l=2
9
DANE:
28
180
22
12
122
,0
/30
7,4
1
7x
12
28
202
28
Wymiary schodów :
h = 1,22 m
Długość górnego spocznika
ls,g = 0,22 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,65 m
Belka dolna podpierająca bieg schodowy - wieniec W1 na scianie w piwnicy
Belka podpierająca spocznik górny B13,b = 28,0 cm, h = 35,0 cm
Oparcie belek: na ścianach bocznych
tP = 38,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+17,4/30,0)
3. Okładzina dolna biegu (Warstwa cementowo-wapienna
Σ:
ObciąŜenia stałe na spoczniku:
Lp.
Opis obciąŜenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 14 mm
na zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,640kN/m2:0,03m]) grub.2 cm
2. Płyta Ŝelbetowa spocznika grub.12 cm
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna
Σ:
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,67
γf
1,20
5,65
0,44
1,10
1,20
6,21
0,53
6,76
1,12
7,55
Obc.char.
Obc.obl.
0,43
γf
1,20
3,00
0,38
1,10
1,20
3,30
0,46
3,81
1,12
4,27
0,81
0,51
Dane materiałowe :
Średnica prętów
φ = 12 mm
Otulina zbrojenia
cnom = 30 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Dodatkowe załoŜenia obliczeniowe dla belek:
cot θ = 2,00
- zachodzi bezpośrednie przekazywanie obciąŜenia belki na podporę
Graniczne ugięcie
WYNIKI - PŁYTA:
po = 3,90 kN/m2
go,s = 4,28 kN/m2
B
1,22
go,b = 7,54 kN/m2
A
2,16
RSd,A = 12,17 kN/mb
RSd,B = 12,36 kN/mb
MSd = 6,67 kNm/mb
1
1
MSd = 6,67 kNm/mb
2
2
Zbrojenie potrzebne As = 2,64 cm /mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm /mb (ρ= 0,96% )
Ścinanie:
SGU:
Szkic zbrojenia:
28
180
22
12
2c
φ1
12
4,0
o1
Nr
Nr
2
1
cm
122
)
+3
+2
1
r
(N
58
2
o4
2c 1
1
φ
27
2
o4
2c 8
1
φ
20
l=2
71
l=2
72
6
7x
,0
/30
4
,
17
2
o4
2c 1
1
φ
21
3
Nr
82
l=2
6
13
52
28
202
28
Zestawienie stali zbrojeniowej dla płyty l = 1,65 m szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
271
12
272
12
282
8
173
Razem [kg]
Liczba
[szt.]
5
5
5
25
18G2-b
φ8
φ12
13,55
13,60
14,10
43,25
43,3
0,395
41,3
0,888
17,1
36,7
54,0
54
PB3 - szt.2- wewnętrzne
DANE:
28
174
121
,0
29
,3/
7
1
7x
12
28
174
Wymiary schodów :
h = 1,21 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,65 m
Belka dolna podpierająca bieg schodowy
b = 28,0 cm, h = 35,0 cm
Belka górna podpierająca bieg schodowy
b = 28,0 cm, h = 28,0 cm
Oparcie belek:
tP = 38,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+17,3/29,0)
Σ:
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,68
γf
1,20
5,65
0,44
1,10
1,20
6,22
0,53
6,78
1,12
7,57
Dane materiałowe :
Średnica prętów
φ = 12 mm
Otulina zbrojenia
cnom = 30 mm
0,82
trwała
wlim = 0,3 mm
Graniczne ugięcie
cot θ = 2,00
Graniczne ugięcie
WYNIKI - PŁYTA:
po = 3,90 kN/m2
B
1,05
go,b = 7,57 kN/m2
A
1,83
RSd,A = 10,25 kN/mb
RSd,B = 10,47 kN/mb
MSd = 4,78 kNm/mb
1
1
MSd = 4,78 kNm/mb
2
2
Ścinanie:
SGU:
Szkic zbrojenia:
28
174
12
121
2c
φ1
4,0
o1
cm
3)
2+
1+
r
(N
42
co
2
φ1 260
1
Nr
42
co
2
φ1 206
2
Nr
49
l=2
60
61
l =2
6
7x
,0
/29
3
,
17
2
o4
2c 3
1
φ
20
3
Nr
l=2
58
6
49
28
174
Zestawienie stali zbrojeniowej dla płyty l = 1,65 m - szt. 2
Średnica
Długość
[mm]
[cm]
12
260
12
261
12
258
8
173
Nr
1
2
3
4
Liczba
[szt.]
5
5
5
24
18G2-b
φ8
φ12
13,00
13,05
12,90
41,52
41,6
0,395
39,0
0,888
16,4
Razem [kg]
34,6
51,0
51
PB4 szt.1- wewnętrzne
DANE:
167
18
180
42
Wymiary schodów :
Długość dolnego spocznika
0,0
18
121
7x
18
3
,3/
17
167
514
ls,d = 1,67 m
42
h = 1,21 m
ls,g = 1,67 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,83 m
Wieniec ściany podpierającej spocznik dolny
b = 42,0 cm, h = 25,0 cm
Wieniec ściany podpierającej spocznik górny b = 42,0 cm, h = 25,0 cm
Oparcie belek:
tP = 38,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm
Σ:
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+17,3/30,0)
Σ:
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,43
γf
1,20
4,50
0,38
1,10
1,20
4,95
0,46
5,31
1,12
5,92
Obc.char.
Obc.obl.
0,67
γf
1,20
7,35
0,44
1,10
1,20
8,09
0,53
8,47
1,11
9,42
Dane materiałowe :
Średnica prętów
φ = 16 mm
Otulina zbrojenia
cnom = 30 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
WYNIKI:
0,51
0,81
po = 3,90 kN/m2
go,s = 5,93 kN/m2
go,b = 9,42 kN/m2
A
B
1,21
go,s = 5,93 kN/m2
5,34
RSd,A = 29,69 kN/mb
RSd,B = 30,14 kN/mb
MSd = 42,91 kNm/mb
1
1
MSd = 42,91 kNm/mb
2
2
(decyduje warunek dopuszczalnego ugięcia)
Ścinanie:
SGU:
Szkic zbrojenia:
180
7x
18
18
,0
30
,3/
7
1
o
6c
φ1
18
c
8,0
N
m
209
2
1+
24
96
l=4
96
l=4
24
4
o2
13
6c 3
l=5
1
φ
6
2
4
2
o2
Nr
24
6c
φ1 263
3
r
N
24
Nr4 φ16 co 24 l=216
191
24
109
42
514
42
15
Nr5 φ16 co 24 l=216
191
Nr6 φ16 co 24 l=233
88
24
91
14
14
15
r
(N
)
+3
24
co
6
φ1 263
r1
209
88
167
121
167
Średnica
Długość
[mm]
[cm]
16
496
16
496
16
513
16
216
16
216
16
233
8
192
Nr
1
2
3
4
5
6
7
Liczba
[szt.]
9
9
9
9
9
9
51
18G2-b
φ8
φ16
44,64
44,64
46,17
19,44
19,44
20,97
97,92
98,0
0,395
195,3
1,578
38,7
Razem [kg]
308,2
347,0
347
PB5 szt.1- wewnętrzne
DANE:
338
152
16
238
x
14
,0
/26
0
,
17
16
40
450
44
Wymiary schodów :
h = 2,38 m
ls,g = 1,52 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,60 m
Podwalina podpierająca bieg schodowy
b = 40,0 cm, h= 100,0 cm
Wieniec ściany podpierającej spocznik górny b = 44,0 cm, h = 25,0 cm
Oparcie belek:
tP = 38,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Lp.
Opis obciąŜenia
0,71
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+17,0/26,0)
2. Płyta Ŝelbetowa biegu grub.16 cm + schody 17/26
6,90
0,45
8,06
Σ:
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm
γf
1,20
Obc.obl.
1,10
1,20
7,59
0,54
1,11
8,99
Obc.obl.
0,43
γf
1,20
4,00
0,38
1,10
1,20
4,40
0,46
4,81
1,12
5,37
Obc.char.
Σ:
0,85
0,51
Dane materiałowe :
Średnica prętów
φ = 16 mm
Otulina zbrojenia
cnom = 30 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
WYNIKI:
po = 3,90 kN/m2
go,s = 5,38 kN/m2
go,b = 8,98 kN/m2
2,19
B
A
4,68
RSd,A = 29,48 kN/mb
RSd,B = 26,02 kN/mb
MSd = 33,73 kNm/mb
1
1
MSd = 33,73 kNm/mb
2
2
Ścinanie:
SGU:
Szkic zbrojenia:
338
152
16
8,
co
6
φ1
16
1
Nr
m
0c
48
24
co
6
φ1 450
98
l =4
48
24
co
6
φ1 450
98
l =4
3
Nr
4
o2
6 c 44
1
φ
3
l=5
70
30
Nr4 φ16 co 24 l=207
177
30
11
74
92
40
450
44
Nr
1
2
3
4
5
6
7
Średnica
Długość
[mm]
[cm]
16
498
16
498
16
570
16
207
16
207
16
223
8
168
Razem [kg]
Liczba
[szt.]
8
8
8
8
8
8
49
18G2-b
φ8
φ16
39,84
39,84
45,60
16,56
16,56
17,84
82,32
82,4
0,395
176,3
1,578
32,5
278,2
311,0
311
15
Nr5 φ16 co 24 l=207
177
Nr6 φ16 co 24 l=223
84
30
83
11
2
Nr
48
238
14
,0
26
,0 /
7
x1
)
+3
+2
1
r
(N
PB6 - szt.1- zewnętrzne
DANE:
35
105
60
5,0
0/3
15,
x
4
14
35
105
Wymiary schodów :
h = 0,60 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,80 m
Wieniec ściany podpierającej dolny bieg schodowy
b = 35,0 cm, h = 35,0 cm
b = 25,0 cm, h = 35,0 cm
Oparcie belek:
tP = 28,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+15,0/35,0)
Σ:
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,61
γf
1,20
5,68
0,41
1,10
1,20
6,25
0,50
6,71
1,12
7,48
Dane materiałowe :
Średnica prętów
φ = 12 mm
Otulina zbrojenia
cnom = 30 mm
0,73
trwała
wlim = 0,3 mm
Graniczne ugięcie
cot θ = 2,00
Graniczne ugięcie
WYNIKI - PŁYTA:
po = 3,90 kN/m2
B
0,46
go,b = 7,48 kN/m2
A
1,15
RSd,A = 6,34 kN/mb
RSd,B = 6,55 kN/mb
MSd = 1,88 kNm/mb
1
1
MSd = 1,88 kNm/mb
2
2
cm /mb (ρ= 0,66% )
Ścinanie:
SGU:
Szkic zbrojenia:
35
105
60
5,0
0/3
15,
x
4
14
cm
5
49,
co
φ12 172
Nr1
Nr2
5
49,
co
2
φ1 130
72
l=1
35
9
φ1
6,5
o1
2c
+3)
1+2
r
(N
74
l=1
Nr3
83
l=1
5
,
49
co
φ12 116
9
12
46
35
105
Zestawienie stali zbrojeniowej dla płyty l = 1,80 m szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
172
12
174
12
183
8
189
Liczba
[szt.]
5
5
5
18
18G2-b
φ8
φ12
8,60
8,70
9,15
34,02
34,1
0,395
26,5
0,888
13,5
Razem [kg]
WYNIKI - BELKA B:
Zestawienie obciąŜeń rozłoŜonych [kN/m]:
Lp.
Opis obciąŜenia
1. Max. reakcja podporowa z płyty schodowej
2. CięŜar własny belki
Σ:
23,5
37,0
37
Obc.char.
5,59
2,19
7,77
γf
1,17
1,10
1,15
qo = 8,96 kN/m
leff = 2,08 m
MSd = 4,84 kNm
Moment przęsłowy charakterystyczny MSk = 4,20 kNm
Moment przęsłowy charakterystyczny długotrwały
MSk,lt = 3,60 kNm
RSd,A = RSd,B = 9,31 kN
kd
0,80
--
Obc.obl.
Zasięg [m]
6,55
2,41
8,96
cała belka
cała belka
4,4
26,2
35
4,4
4,4
16,2
25
4,4
bw = 25,0 cm, h = 35,0 cm
Zginanie (metoda uproszczona):
Przekrój pojedynczo zbrojony
2
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,46 cm . Przyjęto dołem 2φ12 o As = 2,26 cm (ρ= 0,30% )
Warunek nośności na zginanie: MSd = 4,84 kNm < MRd = 20,87 kNm
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 5,32 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ8 co max. 220 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 5,32 kN < VRd3 = 78,02 kN
SGU:
Miarodajna wartość charakterystyczna siły poprzecznej VSd = 3,95 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm
Szkic zbrojenia:
2,0
8 x 22 = 176
2,0
35
2φ12
2φ12
28
180
28
29
Nr1 4φ12 l = 232
232
19
Nr2 9φ8 l = 106
Zestawienie stali zbrojeniowej szt.1
Nr
1.
2.
Średnica
Długość
[mm]
[cm]
12
232
8
106
Razem [kg]
Liczba
[szt.]
4
9
18G2-b
φ8
φ12
9,28
9,54
9,6
0,395
9,3
0,888
3,8
8,3
13,0
13
PB7- szt.2 - zewnętrzne
DANE:
35
140
75
5
,0
/ 35
5,0
1
x
14
35
140
Wymiary schodów :
h = 0,75 m
2,0 cm
2,0 cm
Wymiary poprzeczne:
Szerokość biegu
1,80 m
Wieniec ściany podpierającej dolny bieg schodowy
b = 35,0 cm, h = 35,0 cm
b = 25,0 cm, h = 35,0 cm
Oparcie belek:
tP = 38,0 cm
2
Opis obciąŜenia
Obc.char.
3,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+15,0/35,0)
Σ:
γf
1,30
kd
0,35
Obc.obl.
3,90
Obc.char.
Obc.obl.
0,61
γf
1,20
5,68
0,41
1,10
1,20
6,25
0,50
6,71
1,12
7,48
Dane materiałowe :
Średnica prętów
φ = 12 mm
Otulina zbrojenia
cnom = 30 mm
0,73
trwała
wlim = 0,3 mm
Graniczne ugięcie
cot θ = 2,00
Graniczne ugięcie
WYNIKI - PŁYTA:
po = 3,90 kN/m2
B
0,61
go,b = 7,48 kN/m2
A
1,50
RSd,A = 8,33 kN/mb
RSd,B = 8,54 kN/mb
MSd = 3,21 kNm/mb
1
1
MSd = 3,21 kNm/mb
2
2
cm /mb (ρ= 0,66% )
Ścinanie:
SGU:
Szkic zbrojenia:
35
140
75
14
φ1
6,5
o1
2c
Nr1
cm
+3)
1+2
r
(N
5
49,
co
2
1
φ
210
5
49,
co
2
φ1 164
Nr2
1
l=2
0
38
9
5
,0
/35
5,0
1
x
12
l=2
Nr3
21
l=2
5
,
49
co
φ12 151
9
12
49
35
140
Zestawienie stali zbrojeniowej dla płyty l = 1,80 m - szt.2
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
210
12
212
12
221
8
189
Liczba
[szt.]
5
5
5
20
18G2-b
φ8
φ12
10,50
10,60
11,05
37,80
37,8
0,395
32,2
0,888
14,9
Razem [kg]
28,6
44,0
44
WYNIKI - BELKA B:
Lp.
Opis obciąŜenia
1. Max. reakcja podporowa z płyty schodowej
Σ:
Obc.char.
7,29
2,19
9,47
γf
1,17
1,10
1,16
qo = 10,95 kN/m
leff = 2,12 m
MSd = 6,12 kNm
Moment przęsłowy charakterystyczny MSk = 5,30 kNm
Moment przęsłowy charakterystyczny długotrwały
MSk,lt = 4,48 kNm
RSd,A = RSd,B = 11,58 kN
kd
0,80
--
Obc.obl.
Zasięg [m]
8,54
2,41
10,95
cała belka
cała belka
4,4
26,2
35
4,4
4,4
16,2
25
4,4
bw = 25,0 cm, h = 35,0 cm
Zginanie (metoda uproszczona):
Przekrój pojedynczo zbrojony
2
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,46 cm . Przyjęto dołem 2φ12 o As = 2,26 cm (ρ= 0,30% )
Warunek nośności na zginanie: MSd = 6,12 kNm < MRd = 20,87 kNm
Ścinanie:
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ8 co max. 220 mm na całej długości belki
SGU:
Miarodajna wartość charakterystyczna siły poprzecznej VSd = 4,90 kN
Szkic zbrojenia:
2,0
8 x 22 = 176
2,0
35
2φ12
2φ12
28
180
38
29
Nr1 4φ12 l = 242
242
19
Nr2 9φ8 l = 106
Zestawienie stali zbrojeniowej
Nr
1.
2.
Średnica
Długość
[mm]
[cm]
12
242
8
106
Razem [kg]
Liczba
[szt.]
4
9
18G2-b
φ8
φ12
9,68
9,54
9,6
0,395
9,7
0,888
3,8
8,6
13,0
13
16.5. PŁYTY śELBETOWE Spoczników schodów i Stropów
Płyta P-12 nad istniejacą klatką schodówą
2
Zestawienie obciąŜeń rozłoŜonych [kN/m ]:
Lp.
Opis obciąŜenia
Obc.char.
1. Płytki kamionkowe grubości 10 mm na zaprawie
0,44
cementowej 1:3 gr. 16-23 mm [0,440kN/m2]
2. Beton zwykły na kruszywie kamiennym, zbrojony,
1,00
zagęszczony grub. 4 cm [25,0kN/m3·0,04m]
3. Styropian grub. 2 cm [0,45kN/m3·0,02m]
0,01
4. Płyta Ŝelbetowa grub.16 cm
4,00
5. Warstwa cementowo-wapienna grub. 2 cm
0,38
[19,0kN/m3·0,02m]
6. ObciąŜenie zmienne (wszelkie pokoje biurowe,
2,00
gabinety lekarskie, naukowe, sale lekcyjne
szkolne, szatnie i łaźnie zakładów
przemysłowych, pływalnie oraz poddasza
uŜytkowane jako magazyny lub kondygnacje
techniczne.) [2,0kN/m2]
7,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,40
0,50
2,80
1,21
9,45
Schemat statyczny płyty:
qo = 9,45
A
leff = 1,46
B
Rozpiętość obliczeniowa płyty leff = 1,46 m
Moment przęsłowy obliczeniowy MSd = 2,07 kNm/m
Moment podporowy obliczeniowy MSd,p = 1,26 kNm/m
Moment przęsłowy charakterystyczny MSk = 1,75 kNm/m
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 1,57 kNm/m
Reakcja obliczeniowa RA = RB = 6,90 kN/m
Dane materiałowe :
Grubość płyty
16,0 cm
Klasa betonu B30 (C25/C30) → fcd = 16,67 MPa, fctd = 1,20 MPa, Ecm = 31,0 GPa
Stal zbrojeniowa główna
A-II (18G2-b) → fyk = 355 MPa, fyd = 310 MPa, ftk = 410 MPa
Pręty rozdzielcze
φ6 co max. 20,0 cm, stal A-I (St3SX-b)
Otulenie zbrojenia przęsłowego
cnom = 30 mm
Otulenie zbrojenia podporowego
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
alim = leff/200 - jak dla stropów (tablica 8)
Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona):
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 25 l=71
62
8
Nr2 φ10 co 25 l=86
77
φ6 co 20
φ10 co 25 cm
16
φ10 co 25 cm
φ12 co 15 cm
28
130
42
Nr1 φ12 co 15 l=193
193
Zestawienie stali zbrojeniowej dla płyty długości l = 6,50 m
Średnica
Długość
[mm]
[cm]
12
193
10
86
10
71
6
683
Nr
1
2
3
4
Liczba
[szt.]
44
27
27
23
St3SX-b
φ6
18G2-b
φ10
φ12
84,92
23,22
19,17
157,09
157,1
0,222
42,4
0,617
34,9
26,2
Razem [kg]
35,0
85,0
0,888
75,5
102,0
137
Płyta spocznikowa Ps1 szt.2
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
3,50
3. ObciąŜenie zmienne (audytoria, aule, sale zebrań
3,00
i sale rekreacyjne w szkołach, restauracyjne,
kawiarniane, widownie teatralne, koncertowe,
kinowe, sale bankowe, pomieszczenia koszar.)
[3,0kN/m2]
6,94
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,10
1,30
-0,50
3,85
3,90
1,18
qo = 8,19
A
leff = 1,37
B
Dane materiałowe :
Grubość płyty
14,0 cm
8,19
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
6
Nr3 φ10 co 25 l=66
60
6
Nr2 φ10 co 25 l=67
61
φ6 co 20
φ10 co 25 cm
14
φ10 co 25 cm
φ12 co 15 cm
28
123
28
Nr1 φ12 co 15 l=172
172
Zestawienie stali zbrojeniowej dla płyty długości l = 5,10 m Ps2-szt2
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
172
10
67
10
66
6
535
Liczba
[szt.]
35
21
21
21
St3SX-b
φ6
18G2-b
φ10
φ12
60,20
14,07
13,86
Razem [kg]
112,35
112,4
0,222
28,0
0,617
25,0
17,3
25,0
60,3
0,888
53,5
71,0
96
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
3,50
3,00
[3,0kN/m2]
6,94
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,10
1,30
-0,50
3,85
3,90
1,18
8,19
qo = 8,19
A
B
leff = 2,16
Dane materiałowe :
Grubość płyty
14,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
6
Nr3 φ10 co 25 l=90
84
φ6 co 20
φ10 co 25 cm
14
φ10 co 25 cm
6
Nr2 φ10 co 25 l=91
85
φ12 co 16,5 cm
28
202
28
Nr1 φ12 co 16,5 l=251
251
Zestawienie stali zbrojeniowej dla płyty długości l = 1,68 m Ps2 szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
251
10
91
10
90
6
176
Razem [kg]
Liczba
[szt.]
11
8
8
27
St3SX-b
φ6
18G2-b
φ10
φ12
27,61
7,28
7,20
47,52
47,6
0,222
14,5
0,617
10,6
8,9
11,0
27,7
0,888
24,6
34,0
45
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
3,50
3,00
[3,0kN/m2]
6,94
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,10
1,30
-0,50
3,85
3,90
1,18
8,19
qo = 8,19
A
leff = 1,41
B
Dane materiałowe :
Grubość płyty
14,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
Nr2 φ10 co 25 l=69
62
φ6 co 20
φ10 co 25 cm
14
φ10 co 25 cm
6
6
Nr3 φ10 co 25 l=80
73
φ12 co 15 cm
40
127
28
Nr1 φ12 co 15 l=188
188
Zestawienie stali zbrojeniowej dla płyty długości l = 5,10 m Ps3 szt 1
Średnica
Długość
[mm]
[cm]
12
188
10
69
10
80
6
535
Nr
1
2
3
4
Liczba
[szt.]
35
21
21
23
St3SX-b
φ6
18G2-b
φ10
φ12
65,80
14,49
16,80
123,05
123,1
0,222
31,3
0,617
27,3
19,3
Razem [kg]
28,0
65,8
0,888
58,4
78,0
106
Płyta spocznikowa Ps4- szt.1
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
3,50
3,00
[3,0kN/m2]
6,94
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,10
1,30
-0,50
3,85
3,90
1,18
qo = 8,19
A
leff = 1,66
B
Dane materiałowe :
Grubość płyty
14,0 cm
Pręty rozdzielcze
8,19
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Nr3 φ10 co 25 l=85
79
Nr2 φ10 co 25 l=76
70
φ6 co 30
φ10 co 25 cm
14
φ10 co 25 cm
6
6
Szkic zbrojenia:
φ14 co 16,5 cm
38
152
28
Nr1 φ14 co 16,5 l=211
211
Zestawienie stali zbrojeniowej dla płyty długości l = 2,55 m- Ps4 szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
14
211
10
76
10
85
6
268
Liczba
[szt.]
16
11
11
19
St3SX-b
φ6
18G2-b
φ10
φ14
33,76
8,36
9,35
Razem [kg]
50,92
51,0
0,222
17,8
0,617
11,3
11,0
12,0
33,8
1,208
40,8
52,0
64
PŁYTA P-1, szt. 2
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,30
0,50
3,90
1,19
10,55
qo = 10,55
A
B
leff = 5,20
Dane materiałowe :
Grubość płyty
16,0 cm
3
CięŜar objętościowy betonu
ρ = 25 kN/m
RH = 50%
28 dni
φ = 2,74
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Nr3 φ10 co 17,5 l=193
184
Nr2 φ10 co 17,5 l=194
185
φ6 co 30
φ10 co 17,5 cm
16
φ10 co 17,5 cm
φ14 co 9 cm
38
504
38
Nr1 φ14 co 9 l=573
573
Zestawienie stali zbrojeniowej dla płyty długości l = 7,72 m, P-1 , szt2
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
14
573
10
194
10
193
6
811
Razem [kg]
Liczba
[szt.]
87
45
45
37
St3SX-b
φ6
18G2-b
φ10
φ14
498,51
87,30
86,85
300,07
300,1
0,222
174,2
0,617
66,6
107,5
67,0
498,6
1,208
602,3
710,0
777
8
8
Szkic zbrojenia:
zbrojenie pomnoŜyć x 2
PŁYTA P- 2, szt. 2
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,30
0,50
3,90
1,19
10,55
qo = 10,55
A
leff = 5,20
B
Dane materiałowe :
Grubość płyty
16,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
Nr2 φ10 co 17,5 l=194
185
φ6 co 30
φ10 co 17,5 cm
16
φ10 co 17,5 cm
8
8
Nr3 φ10 co 17,5 l=193
184
φ14 co 9 cm
38
504
38
Nr1 φ14 co 9 l=573
573
Zestawienie stali zbrojeniowej dla płyty długości l = 6,54 m, P-2, szt.2
Średnica
Długość
[mm]
[cm]
14
573
10
194
10
193
6
687
Nr
1
2
3
4
Liczba
[szt.]
74
38
38
37
St3SX-b
φ6
18G2-b
φ10
φ14
424,02
73,72
73,34
254,19
254,2
0,222
147,1
0,617
56,4
90,8
Razem [kg]
57,0
424,1
1,208
512,3
604,0
661
PŁYTA P- 3, szt. 2
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,83
Σ:
qo = 10,55
A
leff = 5,28
B
Dane materiałowe :
Grubość płyty
16,0 cm
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,30
0,50
3,90
1,19
10,55
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 17 l=195
187
φ6 co 30
φ10 co 17 cm
16
φ10 co 17 cm
8
Nr2 φ10 co 17 l=196
188
φ14 co 8 cm
38
512
38
Nr1 φ14 co 8 l=581
581
Zestawienie stali zbrojeniowej dla płyty długości l = 6,50 m, P-3 szt.2
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
14
581
10
196
10
195
6
683
Liczba
[szt.]
82
39
39
40
St3SX-b
φ6
18G2-b
φ10
φ14
476,42
76,44
76,05
Razem [kg]
273,20
273,2
0,222
152,5
0,617
60,7
94,1
61,0
476,5
1,208
575,6
670,0
731
PŁYTA P- 4, szt. 2
2
Lp.
Opis obciąŜenia
[19,0kN/m3·0,02m]
Obc.char.
0,44
γf
1,00
kd
--
Obc.obl.
0,44
1,00
1,30
--
1,30
0,01
4,50
0,38
1,30
1,10
1,30
----
0,01
4,95
0,49
2,00
1,40
0,50
2,80
Σ:
8,33
1,20
10,00
qo = 10,00
A
B
leff = 5,65
Dane materiałowe :
Grubość płyty
18,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
10
Nr3 φ10 co 18 l=208
197
φ6 co 30
φ10 co 18 cm
18
φ10 co 18 cm
10
Nr2 φ10 co 18 l=209
198
φ14 co 10 cm
38
547
38
Nr1 φ14 co 10 l=616
616
Zestawienie stali zbrojeniowej dla płyty długości l = 6,46 m, P-4 , szt.2
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
14
616
10
209
10
208
6
678
Razem [kg]
Liczba
[szt.]
66
37
37
41
St3SX-b
φ6
18G2-b
φ10
φ14
406,56
77,33
76,96
277,98
278,0
0,222
154,3
0,617
61,7
95,2
62,0
406,6
1,208
491,2
587,0
649
PŁYTA P- 5, szt. 2
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
2,00
7,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,40
0,50
2,80
1,21
9,45
qo = 9,45
A
leff = 5,28
B
Dane materiałowe :
Grubość płyty
16,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 19 l=195
187
φ6 co 30
φ10 co 19 cm
16
φ10 co 19 cm
8
Nr2 φ10 co 19 l=196
188
φ14 co 9 cm
38
512
38
Nr1 φ14 co 9 l=581
581
Średnica
Długość
[mm]
[cm]
14
581
10
196
10
195
6
772
Nr
1
2
3
4
Liczba
[szt.]
83
40
40
40
St3SX-b
φ6
18G2-b
φ10
φ14
482,23
78,40
78,00
308,80
308,9
0,222
156,5
0,617
68,6
96,6
Razem [kg]
69,0
482,3
1,208
582,6
680,0
749
PŁYTA P- 6, szt. 1. l = 14,2 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
3,50
0,38
[19,0kN/m3·0,02m]
2,00
7,33
Σ:
qo = 8,90
A
leff = 3,16
B
Dane materiałowe :
Grubość płyty
14,0 cm
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
3,85
0,49
1,40
0,50
2,80
1,21
8,90
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
Nr2 φ10 co 25 l=131
125
φ6 co 30
φ10 co 25 cm
14
φ10 co 25 cm
6
6
Nr3 φ10 co 25 l=130
124
φ12 co 12 cm
38
302
38
Nr1 φ12 co 12 l=371
371
Zestawienie stali zbrojeniowej dla płyty długości l = 14,20 m, P-6 = szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
371
10
131
10
130
6
1491
Liczba
[szt.]
119
58
58
27
St3SX-b
φ6
18G2-b
φ10
φ12
441,49
75,98
75,40
Razem [kg]
402,57
402,6
0,222
151,4
0,617
89,4
93,4
90,0
441,5
0,888
392,1
486,0
576
PŁYTA P-7, szt. 1, l= 11,06 m
2
Lp.
Opis obciąŜenia
[19,0kN/m3·0,02m]
Obc.char.
0,44
γf
1,00
kd
--
Obc.obl.
0,44
1,00
1,30
--
1,30
0,01
3,50
0,38
1,30
1,10
1,30
----
0,01
3,85
0,49
2,00
1,40
0,50
2,80
Σ:
7,33
1,21
8,90
qo = 8,90
A
B
leff = 4,20
Dane materiałowe :
Grubość płyty
14,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
6
Nr3 φ10 co 25 l=161
155
φ6 co 30
φ10 co 25 cm
14
φ10 co 25 cm
6
Nr2 φ10 co 25 l=162
156
φ12 co 10 cm
38
406
38
Nr1 φ12 co 10 l=475
475
Zestawienie stali zbrojeniowej dla płyty długości l = 11,06 m- P-7 , szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
475
10
162
10
161
6
1161
Razem [kg]
Liczba
[szt.]
112
45
45
34
St3SX-b
φ6
18G2-b
φ10
φ12
532,00
72,90
72,45
394,74
394,8
0,222
145,4
0,617
87,6
89,7
88,0
532,0
0,888
472,4
563,0
651
PŁYTA P- 8, szt. 1. l = 4,16 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
3,75
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,58
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,13
0,49
1,30
0,50
3,90
1,20
10,27
qo = 10,27
A
leff = 2,39
B
Dane materiałowe :
Grubość płyty
15,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
Nr2 φ10 co 25 l=109
101
φ6 co 30
φ10 co 25 cm
15
φ10 co 25 cm
7
7
Nr3 φ10 co 25 l=95
87
φ12 co 12 cm
25
224
38
Nr1 φ12 co 12 l=280
280
Średnica
Długość
[mm]
[cm]
12
280
10
109
10
95
6
437
Nr
1
2
3
4
Liczba
[szt.]
36
18
18
23
St3SX-b
φ6
18G2-b
φ10
φ12
100,80
19,62
17,10
100,51
100,6
0,222
36,8
0,617
22,3
22,7
Razem [kg]
23,0
100,8
0,888
89,5
113,0
136
PŁYTA P- 9, szt. 1, l = 4,16 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
3,75
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,58
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,13
0,49
1,30
0,50
3,90
1,20
qo = 10,27
A
leff = 1,75
B
Dane materiałowe :
Grubość płyty
15,0 cm
10,27
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
7
Nr3 φ10 co 25 l=76
68
φ6 co 30
φ10 co 25 cm
15
φ10 co 25 cm
7
Nr2 φ10 co 25 l=90
82
φ12 co 12 cm
25
160
38
Nr1 φ12 co 12 l=216
216
Zestawienie stali zbrojeniowej dla płyty długości l = 4,16 m- P-9, szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
216
10
90
10
76
6
437
Liczba
[szt.]
36
18
18
20
St3SX-b
φ6
18G2-b
φ10
φ12
77,76
16,20
13,68
Razem [kg]
87,40
87,5
0,222
29,9
0,617
19,4
18,4
20,0
77,8
0,888
69,1
88,0
108
PŁYTA P-10, szt. 1, l= 10,10 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
3,00
[3,0kN/m2]
8,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,30
0,50
3,90
1,19
10,55
qo = 10,55
A
B
leff = 4,22
Dane materiałowe :
Grubość płyty
16,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 25 l=169
161
φ6 co 30
φ10 co 25 cm
16
φ10 co 25 cm
8
Nr2 φ10 co 25 l=170
162
φ12 co 15 cm
44
406
44
Nr1 φ12 co 15 l=487
487
Zestawienie stali zbrojeniowej dla płyty długości l = 10,10 m , P-10- szt.1
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
487
10
170
10
169
6
1061
Razem [kg]
Liczba
[szt.]
68
41
41
35
St3SX-b
φ6
18G2-b
φ10
φ12
331,16
69,70
69,29
371,35
371,4
0,222
139,0
0,617
82,5
85,8
83,0
331,2
0,888
294,1
380,0
463
PŁYTA P-11, szt. 1, l=6,5 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
2,00
7,83
Σ:
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,40
0,50
2,80
1,21
9,45
qo = 9,45
A
leff = 1,80
B
Dane materiałowe :
Grubość płyty
16,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 25 l=78
69
φ6 co 30
φ10 co 25 cm
16
φ10 co 25 cm
8
Nr2 φ10 co 25 l=92
83
φ12 co 19 cm
25
164
38
Nr1 φ12 co 19 l=220
220
Zestawienie stali zbrojeniowej dla płyty długości l = 6,50 m- P11- szt.1
Średnica
Długość
[mm]
[cm]
12
220
10
92
10
78
6
683
Nr
1
2
3
4
Liczba
[szt.]
35
27
27
20
St3SX-b
φ6
18G2-b
φ10
φ12
77,00
24,84
21,06
136,60
136,6
0,222
45,9
0,617
30,3
28,3
Razem [kg]
31,0
77,0
0,888
68,4
97,0
128
PŁYTA P-12, szt. 1, l= 6,5 m
2
Lp.
Opis obciąŜenia
Obc.char.
0,44
1,00
0,01
4,00
0,38
[19,0kN/m3·0,02m]
2,00
7,83
Σ:
qo = 9,45
A
leff = 1,46
B
γf
1,00
kd
--
Obc.obl.
0,44
1,30
--
1,30
1,30
1,10
1,30
----
0,01
4,40
0,49
1,40
0,50
2,80
1,21
9,45
Dane materiałowe :
Grubość płyty
16,0 cm
Pręty rozdzielcze
cnom = 30 mm
c`nom = 20 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
Przęsło:
2
2
Podpora:
2
2
Szkic zbrojenia:
8
Nr3 φ10 co 25 l=71
62
8
Nr2 φ10 co 25 l=86
77
φ6 co 20
φ10 co 25 cm
16
φ10 co 25 cm
φ12 co 15 cm
28
130
42
Nr1 φ12 co 15 l=193
193
Zestawienie stali zbrojeniowej dla płyty długości l = 6,50 m
Nr
1
2
3
4
Średnica
Długość
[mm]
[cm]
12
193
10
86
10
71
6
683
Liczba
[szt.]
44
27
27
23
Razem [kg]
St3SX-b
φ6
18G2-b
φ10
φ12
84,92
23,22
19,17
157,09
157,1
0,222
42,4
0,617
34,9
26,2
35,0
85,0
0,888
75,5
102,0
137
16.6.WIEŃCE , NADPROśA i BELKI
trwała
wlim = 0,3 mm
cot θ = 2,00
Graniczne ugięcie
alim = jak dla belek i płyt (wg tablicy 8)
19
WIENIEC W1. L = 70,00
Nr2 8φ6 l=85
19
strzemiona co 20 cm
a-a
25
Nr 1
Nr 1
25
Zestawienie stali zbrojeniowej - L= 70 mb
Średnica
Długość
Liczba
St3SX-b
Nr
[mm]
[m]
[szt.]
φ6
1.
12
70
4
2.
6
0,85
350
297,5
297,5
0,222
66,1
Razem [kg]
18G2-b
φ12
280,0
280
0,888
248,6
WIENIEC W2 , L = 407mb
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
a-a
25
Nr 1
Nr 1
38
strzemiona co 20 cm
Zestawienie stali zbrojeniowej l= 407 mb
Średnica
Długość
Liczba
St3SX-b
18G2-b
Nr
[mm]
[m]
[szt.]
φ6
φ12
1.
12
407
4
1628,0
2.
6
1.11
2035
2258,9
2258,9
1628,0
0,222
0,888
501,5
1445,7
Razem [kg]
430,4
WIENIEC W3 - 38x40 cm - mb 67,0
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
40
38
bw = 38,0 cm, h = 40,0 cm
34
SZKIC ZBROJENIA:
Nr2 5φ8 l=138
32
strzemina co 20 cm tj 5 szt na mb.
a-a
40
Nr 1
Nr 1
38
Zestawienie stali zbrojeniowej mb-67,0
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
12
6700
4
2.
8
138
335
Razem [kg]
18G2-b
φ8
φ12
268,0
462,3
462,3
0,395
268,0
0,888
182,6
238,0
WIENIEC W4 - 25x35- mb 17,5
dla schodów zewnetrznych
29
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
SZKIC ZBROJENIA:
Nr2 6φ8 l=102
19
a-a
35
Nr 1
Nr 1
25
Zestawienie stali zbrojeniowej- W4- mb 17,5
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ12
1.
12
1900
4
76,0
2.
8
102
88
89,8
89,8
76,0
0,395
0,888
35,5
67,5
Razem [kg]
NADPROśE N1 - szt.1 - sala bankietowa
SZKIC BELKI
A
0,44
B
6,00
0,44
OBCIĄśENIA NA BELCE
Lp.
Opis obciąŜenia
1. ObciąŜenie zmienne (wszelkie pokoje
biurowe, gabinety lekarskie, naukowe, sale
lekcyjne szkolne, szatnie i łaźnie zakładów
uŜytkowane jako magazyny lub
kondygnacje techniczne.) szer.1,50 m
[2,0kN/m2·1,50m]
2. Beton zwykły na kruszywie kamiennym,
zbrojony, zagęszczony grub. 0,16 m i
szer.1,50 m [25,0kN/m3·0,16m·1,50m]
3. Styropian grub. 0,02 m i szer.1,50 m
[0,45kN/m3·0,02m·1,50m]
szer.1,50 m [25,0kN/m3·0,04m·1,50m]
5. Płytki kamionkowe grubości 10 mm na
zaprawie cementowej 1:3 gr. 16-23 mm
szer.1,50 m [0,440kN/m2·1,50m]
6. Mur z cegły (cegła budowlana wypalana z
gliny, pełna) grub. 0,44 m i szer.2,45 m
[18,000kN/m3·0,44m·2,45m]
szer.0,38 m [25,0kN/m3·0,44m·0,38m]
[0,44m·0,50m·25,0kN/m3]
Σ:
Zestawienie sił skupionych [kN]:
Opis obciąŜenia
Lp.
1. słup z dachu
2. słup z dachu
Schemat statyczny belki
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
3,00
γf
1,40
4,20
cała belka
6,00
1,30
--
7,80
cała belka
0,01
1,30
--
0,01
cała belka
1,50
1,30
--
1,95
cała belka
0,66
1,30
--
0,86
cała belka
19,40
1,30
--
25,22
cała belka
4,18
1,30
--
5,43
cała belka
5,50
1,10
--
6,05
cała belka
40,25
1,28
Pk
36,00
35,00
x [m]
1,34
4,80
51,52
γf
1,00
1,00
kd
---
Po
36,00
35,00
1
51,52
35,00
51,52
36,00
2
A
B
6,44
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
WYKRESY SIŁ WEWNĘTRZNYCH
201,91
B
200,91
A
320,05
Siły tnące [kN]:
200,91
120,53
84,53
-93,75
A
B
-128,75
-201,91
Ugięcia [mm]:
A
B
25,32
50
44
bw = 44,0 cm, h = 50,0 cm
Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 320,05 kNm
2
2
Zbrojenie potrzebne As = 26,00 cm . Przyjęto 9φ20 o As = 28,27 cm (ρ= 1,42% )
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)167,29 kN
Zbrojenie konstrukcyjne strzemionami czterociętymi φ8 co 330 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)167,29 kN < VRd1 = 169,60 kN
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 253,83 kNm
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 152,25 kN
Szerokość rys ukośnych: zarysowanie nie występuje
SZKIC ZBROJENIA:
a
18 x 33 = 594
50
3φ18
9φ20
A
44
B
600
44
a
Nr2 3φ18 l=680
680
44
Nr1 9φ20 l=680
680
Nr3 2x19φ8 l=136
21
a-a
50
Nr 2
Nr 1
44
Zestawienie stali zbrojeniowej- N1 , szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
20
680
9
2.
18
680
3
3.
8
136
38
Razem [kg]
φ8
18G2-b
φ18
φ20
61,20
20,40
51,68
51,7
0,395
20,4
NADPROśE N2 - szt. 1- sala bankietowa
20,4
1,998
61,3
2,466
40,8
151,2
213,0
213
SZKIC BELKI
A
1,00
B
1,45
C
0,90
2,48
D
0,90
1,45
1,00
Lp.
Opis obciąŜenia
[2,0kN/m2·2,05m]
szer.2,05 m [25,0kN/m3·0,16m·2,05m]
[0,45kN/m3·0,02m·2,05m]
szer.2,05 m [25,0kN/m3·0,04m·2,05m]
szer.2,05 m [0,440kN/m2·2,05m]
[18,000kN/m3·0,44m·2,45m]
szer.0,38 m [25,0kN/m3·0,44m·0,38m]
[0,40m·0,40m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
4,10
γf
1,40
5,74
cała belka
8,20
1,30
--
10,66
cała belka
0,02
1,30
--
0,03
cała belka
2,05
1,30
--
2,66
cała belka
0,90
1,30
--
1,17
cała belka
19,40
1,30
--
25,22
cała belka
4,18
1,30
--
5,43
cała belka
4,00
1,10
--
4,40
cała belka
42,85
1,29
Pk
180,00
180,00
x [m]
1,90
5,28
55,31
γf
1,00
1,00
kd
---
A
B
2,10
55,31
180,00
55,31
180,00
C
3,38
D
2,10
trwała
wlim = 0,3 mm
cot θ = 2,00
Po
180,00
180,00
Graniczne ugięcie
-46,17
11,78
353,55
353,55
11,78
C
32,82
D
36,10
B
36,10
A
-46,17
Siły tnące [kN]:
93,48
80,07
36,10
A
B
C
-80,07
D
-36,10
-93,48
Ugięcia [mm]:
-0,05
A
0,07
-0,05
B
C
0,07
D
0,95
40
40
bw = 40,0 cm, h = 40,0 cm
Przęsło A - B:
2
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 2,69 cm . Przyjęto 2φ18 o As = 5,09 cm (ρ= 0,36% )
Ścinanie:
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ8 co 260 mm na całej długości przęsła
SGU:
Szerokość rys prostopadłych: zarysowanie nie występuje
Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)46,17 kNm
2
2
Zbrojenie potrzebne górne As1 = 4,34 cm . Przyjęto 2φ18 o As = 5,09 cm (ρ= 0,36% )
Warunek nośności na zginanie: MSd = (-)46,17 kNm/mb < MRd = 53,83 kNm/mb
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)34,05 kNm
Przęsło B - C:
Zginanie: (przekrój c-c)
2
2
Ścinanie:
SGU:
Podpora C:
Zginanie: (przekrój d-d)
2
2
SGU:
Przęsło C - D:
Zginanie: (przekrój e-e)
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
6 x 24 = 144
e
10 x 24,5 = 245
2φ18
2φ18
6 x 24 = 144
2φ18
2φ18
40
2φ18
d
A 2φ18
100
145
a
B
2φ18
C
90
248
90
b
c
d
Nr2 2φ18 l=910
910
Nr1 2φ18 l=910
910
2φ18
145
e
D
100
34
Nr3 25φ8 l=142
34
a-a
b-b
Nr 1
40
Nr 2
40
Nr 2
Nr 1
40
40
c-c
d-d
Nr 1
40
Nr 2
40
Nr 2
Nr 1
40
40
e-e
40
Nr 2
Nr 1
40
Zestawienie stali zbrojeniowej- N2 - szt. 1
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ18
1.
18
1090
4
43,6
2.
18
1090
2
21,8
3.
8
142
70
99,4
99,4
65,4
0,395
1,998
39,3
130,7
Razem [kg]
170,0
NADPROśE N3 - szt.1- sala bankietowa
SZKIC BELKI
A
0,50
B
7,60
0,50
Lp.
Opis obciąŜenia
[2,0kN/m2·2,03m]
szer.2,03 m [25,0kN/m3·0,18m·2,03m]
[0,45kN/m3·0,02m·2,03m]
szer.2,03 m [25,0kN/m3·0,04m·2,03m]
szer.2,03 m [0,440kN/m2·2,03m]
[18,000kN/m3·0,44m·2,45m]
szer.0,38 m [25,0kN/m3·0,44m·0,38m]
[0,50m·0,60m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
4,06
γf
1,40
5,68
cała belka
9,13
1,30
--
11,87
cała belka
0,02
1,30
--
0,03
cała belka
2,03
1,30
--
2,64
cała belka
0,89
1,30
--
1,16
cała belka
19,40
1,30
--
25,22
cała belka
4,18
1,30
--
5,43
cała belka
7,50
1,10
--
8,25
cała belka
47,21
1,28
Pk
49,00
48,00
x [m]
2,14
5,60
60,28
γf
1,00
1,00
kd
---
1
60,28
48,00
49,00
60,28
2
A
B
8,10
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
Po
49,00
48,00
60
50
bw = 50,0 cm, h = 60,0 cm
Przęsło A - B:
2
2
Ścinanie:
Zbrojenie strzemionami czterociętymi φ8 co 210 mm na odcinku 126,0 cm przy podporach
oraz co 400 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
SGU:
SZKIC ZBROJENIA:
a
6 x 21 = 126
13 x 39 = 507
6 x 21 = 126
60
3φ18
20φ20
A
50
760
a
Nr2 3φ18 l=852
852
54
Nr1 20φ20 l=852
852
Nr3 2x26φ8 l=162
24
B
50
a-a
60
Nr 2
Nr 1
50
Zestawienie stali zbrojeniowej- N3 - szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
20
852
20
2.
18
852
3
3.
8
162
52
Razem [kg]
18G2-b
φ18
φ8
φ20
170,40
25,56
84,24
84,3
0,395
33,3
25,6
1,998
170,5
2,466
51,1
420,5
505,0
505
NADPROśE N4 - szt.1, zmywalnia parter
SZKIC BELKI
A
0,80
B
1,40
C
0,48
1,00
0,72
Lp.
Opis obciąŜenia
1. ObciąŜenie zmienne (audytoria, aule, sale
zebrań i sale rekreacyjne w szkołach,
restauracyjne, kawiarniane, widownie
teatralne, koncertowe, kinowe, sale
bankowe, pomieszczenia koszar.)
szer.2,53 m [3,0kN/m2·2,53m]
szer.2,53 m [25,0kN/m3·0,20m·2,53m]
[0,45kN/m3·0,02m·2,53m]
szer.2,53 m [25,0kN/m3·0,04m·2,53m]
szer.2,53 m [0,640kN/m2·2,53m]
szer.0,38 m [25,0kN/m3·0,44m·0,38m]
[0,38m·0,25m·25,0kN/m3]
gliny, dziurawka) grub. 0,44 m i szer.2,70
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
7,59
γf
1,30
9,87
cała belka
12,65
1,30
--
16,45
cała belka
0,02
1,30
--
0,03
cała belka
2,53
1,30
--
3,29
cała belka
1,62
1,30
--
2,11
cała belka
4,18
1,30
--
5,43
cała belka
2,38
1,10
--
2,62
cała belka
17,23
1,30
--
22,40
cała belka
m [14,500kN/m3·0,44m·2,70m]
Σ:
48,20
1,29
62,18
62,18
62,18
A
B
C
1,76
1,36
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-19,97
B
C
6,22
123,26
15,26
27,81
43,56
A
Siły tnące [kN]:
57,07
43,56
A
B
C
-27,81
-66,19
Ugięcia [mm]:
-0,02
A
B
0,56
25
38
bw = 38,0 cm, h = 25,0 cm
0,08
C
Przęsło A - B:
2
2
Ścinanie:
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
9 x 15 = 135
2φ18
2φ18
25
2φ18
7 x 14 = 98
A
2φ18
80
140
a
2φ18
B
48
b
Nr2 2φ18 l=432
432
Nr1 2φ18 l=432
432
100
C
72
c
19
Nr3 18φ8 l=108
32
a-a
b-b
Nr 1
25
Nr 2
25
Nr 2
Nr 1
38
38
c-c
25
Nr 2
Nr 1
38
Zestawienie stali zbrojeniowej - N4 . szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
432
4
2.
18
432
2
3.
8
108
18
Razem [kg]
18G2-b
φ8
φ18
17,28
8,64
19,44
19,5
0,395
25,92
1,998
7,7
51,8
NADPROśE N5 - szt. 1- korytarz parter
SZKIC BELKI
A
0,38
B
2,12
0,38
Opis obciąŜenia
Lp.
[18,000kN/m3·0,44m·2,70m]
2. strop poddasza
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
21,38
γf
1,30
27,79
cała belka
20,00
2,85
1,00
1,10
---
20,00
3,14
cała belka
cała belka
[0,38m·0,30m·25,0kN/m3]
Σ:
44,23
1,15
50,93
50,93
50,93
A
B
2,42
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
30
38
bw = 38,0 cm, h = 30,0 cm
Przęsło A - B:
2
2
(decyduje warunek dopuszczalnej szerokości rys prostopadłych)
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
12 x 17,5 = 210
30
2φ18
3φ18
A
38
B
212
38
a
24
Nr1 5φ18 l=280
280
Nr2 13φ8 l=118
32
a-a
30
Nr 1
Nr 1
38
Zestawienie stali zbrojeniowej N5 - szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
280
5
2.
8
118
13
Razem [kg]
18G2-b
φ8
φ18
14,00
15,34
15,4
0,395
14,0
1,998
6,1
28,0
35,0
35
NADPROśE N6 - szt.1 garaŜe
SZKIC BELKI
A
0,50
B
5,00
0,50
Lp.
Opis obciąŜenia
[2,0kN/m2·4,40m]
szer.4,40 m [25,0kN/m3·0,22m·4,40m]
[0,45kN/m3·0,02m·4,40m]
4. Gipsobeton ŜuŜlowy, niezbrojony,
niezagęszczony grub. 0,04 m i szer.4,40 m
[11,0kN/m3·0,04m·4,40m]
szer.4,40 m [0,440kN/m2·4,40m]
[18,000kN/m3·0,44m·2,45m]
szer.0,25 m [25,0kN/m3·0,25m·0,25m]
[0,38m·0,50m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
8,80
γf
1,40
12,32
cała belka
24,20
1,30
--
31,46
cała belka
0,04
1,30
--
0,05
cała belka
1,94
1,30
--
2,52
cała belka
1,94
1,30
--
2,52
cała belka
19,40
1,30
--
25,22
cała belka
1,56
1,30
--
2,03
cała belka
4,75
1,10
--
5,23
cała belka
62,63
1,30
Pk
205,00
209,00
x [m]
1,10
4,40
81,35
γf
1,00
1,00
kd
---
1
81,35
209,00
205,00
81,35
2
A
B
5,50
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
Po
205,00
209,00
50
38
bw = 38,0 cm, h = 50,0 cm
Przęsło A - B:
2
2
Zbrojenie potrzebne górne As2 = 6,81 cm . Przyjęto 3φ18 o As2 = 7,63 cm
2
2
Zbrojenie potrzebne dolne As1 = 54,61 cm . Przyjęto 18φ20 o As1 = 56,55 cm (ρ= 3,50% )
Ścinanie:
Zbrojenie strzemionami czterociętymi φ8 co 100 mm na odcinku 110,0 cm przy lewej podporze
i na odcinku 90,0 cm przy prawej podporze oraz co 310 mm na pozostałej części belki
SGU:
SZKIC ZBROJENIA:
a
11 x 10 = 110
10 x 30 = 300
9 x 10 = 90
50
4φ18
A
18φ20
50
500
B
50
a
Nr3 1φ18 l=592
592
29
29
Nr2 3φ18 l=648
590
44
Nr1 18φ20 l=592
592
Nr4 2x31φ8 l=134
20
a-a
Nr 3
50
Nr 2
Nr 1
38
Zestawienie stali zbrojeniowej- N6 szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
20
592
18
2.
18
648
3
3.
18
592
1
4.
8
134
62
Razem [kg]
18G2-b
φ18
φ8
φ20
106,56
19,44
5,92
83,08
83,1
0,395
32,8
25,4
1,998
106,6
2,466
50,7
262,9
347,0
347
RYGIEL RAMY R1- szt.2
SZKIC BELKI- rygiel górny ramy R1
A
B
0,90
9,14
0,90
Lp.
Opis obciąŜenia
1.
[0,40m·0,50m·25,0kN/m3]
Obc.char.
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachy
3. słup lewy
4. słup prawy
0,00
5,00
γf
1,00
1,10
5,00
1,10
Pk
43,00
43,00
22,00
22,00
x [m]
3,82
7,28
0,00
9,14
kd
---
γf
1,00
1,00
1,00
1,00
3
4
B
9,64
0,00
5,50
cała belka
kd
-----
22,00
5,50
43,00
22,00
5,50
43,00
2
Zasięg [m]
cała belka
5,50
1
A
Obc.obl.
Po
43,00
43,00
22,00
22,00
3
ρ = 25 kN/m
dg = 8 mm
RH = 50%
28 dni
φ = 2,60
trwała
- element konstrukcyjny o wyjątkowym znaczeniu
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
100,25
B
82,77
A
207,27
Siły tnące [kN]:
82,77
81,39
38,38
59,39
-23,65
-4,62
A
B
-76,88
-66,65
-98,88
-100,25
Ugięcia [mm]:
A
B
38,50
50
40
bw = 40,0 cm, h = 50,0 cm
Przęsło A - B:
2
2
Ścinanie:
Zbrojenie konstrukcyjne strzemionami czterociętymi φ8 co 320 mm na całej długości przęsła
SGU:
SZKIC ZBROJENIA:
a
29 x 31,5 = 914
50
4φ20
14φ20
A
90
B
914
a
44
Nr1 18φ20 l=1086
1086
Nr2 2x30φ8 l=136
21
a-a
50
Nr 1
Nr 1
40
Zestawienie stali zbrojeniowej- Rygiel Ramy R1 - szt.2
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ20
1.
20
1086
18
195,48
2.
8
136
60
81,60
81,6
195,5
0,395
2,466
32,2
482,1
515,0
515
Razem [kg]
zbrojenie x 2
BELKA B1, szt.1, l=8,41m
SZKIC BELKI
90
A
B
0,70
5,01
0,70
C
1,27
0,73
Lp.
Opis obciąŜenia
szer.2,55 m [3,0kN/m2·2,55m]
zbrojony, niezagęszczony grub. 0,20 m i
szer.2,55 m [24,0kN/m3·0,20m·2,55m]
[0,45kN/m3·0,02m·2,55m]
szer.2,55 m [25,0kN/m3·0,04m·2,55m]
szer.2,55 m [0,440kN/m2·2,55m]
[18,000kN/m3·0,28m·3,63m]
[0,38m·0,48m·25,0kN/m3]
8. obciazenie rownomierne z piętra
Σ:
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
7,65
γf
1,30
9,95
cała belka
12,24
1,30
--
15,91
cała belka
0,02
1,30
--
0,03
cała belka
2,55
1,30
--
3,31
cała belka
1,12
1,30
--
1,46
cała belka
18,30
1,30
--
23,79
cała belka
4,56
1,10
--
5,02
cała belka
30,00
76,44
1,00
1,17
--
30,00
89,46
cała belka
89,46
89,46
A
B
5,60
C
1,86
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
227,51
529,13
B
201,76
A
63,52
-272,89
C
Siły tnące [kN]:
229,91
201,76
63,52
A
B
C
-299,22
Ugięcia [mm]:
-1,14
A
B
C
15,89
48
38
bw = 38,0 cm, h = 48,0 cm
Przęsło A - B:
2
2
Ścinanie:
Dodatkowe zbrojenie 2 prętami odgiętymi φ20 przy lewej podporze
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 3,13 cm
Ścinanie:
Zbrojenie strzemionami czterociętymi φ8 co 240 mm na całej długości przęsła
SGU:
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = (-)1,14 mm < alim = 9,30 mm
SZKIC ZBROJENIA:
a
6 x 17 = 102
b
8 x 30,5 = 244
c
9 x 17 = 153
4φ20
6 x 24 = 144
7φ20
48
8φ20
7φ20
A
70
B
501
a
4φ20
70
127
b
c
Nr8 3φ20 l=833
833
Nr7 1φ20 l=833
833
Nr6 3φ20 l=250
250
Nr5 1φ20 l=128
128
Nr4 1φ20 l=601
601
Nr3 1φ20 l=541
39
54
448
Nr2 1φ20 l=584
39
54
491
42
Nr1 4φ20 l=833
833
Nr9 2x31φ8 l=130
20
C
73
a-a
b-b
Nr 8
Nr 7
Nr 8
Nr 7
Nr 3
Nr 7
Nr 6
48
48
Nr 4
Nr 6
Nr 5
Nr 2
Nr 1
Nr 1
Nr 1
48
Nr 8
c-c
38
38
38
Zestawienie stali zbrojeniowej szt.1
Nr
1.
2.
3.
4.
5.
6.
7.
8.
9.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
20
833
4
20
584
1
20
541
1
20
601
1
20
128
1
20
250
3
20
833
1
20
833
3
8
130
62
Razem [kg]
18G2-b
φ8
φ20
33,32
5,84
5,41
6,01
1,28
7,50
8,33
24,99
80,60
80,6
0,395
92,7
2,466
31,8
228,6
261,0
261
BELKA B2, szt. 1.l =6,2 m
nad stopamia SF2
SZKIC BELKI
A
0,40
B
2,20
C
1,00
2,20
0,40
Lp.
Opis obciąŜenia
1. Cegła cementowa pełna grub. 0,44 m i
szer.6,60 m [22,0kN/m3·0,44m·6,60m]
2. obciaŜenia z dachu i stropu
[0,44m·0,50m·25,0kN/m3]
Obc.char.
Σ:
kd
--
Obc.obl.
Zasięg [m]
63,89
γf
1,30
83,06
cała belka
100,00
5,50
1,00
1,10
---
100,00
6,05
cała belka
169,39
1,12
189,11
189,11
189,11
A
B
2,90
C
2,90
cała belka
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-198,80
B
685,51
205,65
111,82
111,82
C
205,65
A
Siły tnące [kN]:
342,76
205,65
A
B
C
-205,65
-342,76
Ugięcia [mm]:
A
B
2,46
C
2,46
50
44
bw = 44,0 cm, h = 50,0 cm
Przęsło A - B:
2
2
Ścinanie:
Zbrojenie strzemionami czterociętymi φ8 co 170 mm na odcinku 102,0 cm przy
prawej podporze oraz co 330 mm na pozostałej części przęsła
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
lewej podporze oraz co 330 mm na pozostałej części przęsła
SGU:
SZKIC ZBROJENIA:
a
b
4 x 29,5 = 118
c
6 x 17 = 102
7φ18
4 x 29,5 = 118
3φ18
50
3φ18
6 x 17 = 102
A
5φ18
40
220
a
B
100
b
5φ18
220
40
c
Nr6 3φ18 l=610
610
Nr5 1φ18 l=294
294
Nr4 3φ18 l=158
158
Nr3 2φ18 l=304
304
Nr2 2φ18 l=304
304
Nr1 3φ18 l=610
610
C
42
Nr7 2x22φ8 l=130
20
a-a
b-b
c-c
Nr 6
Nr 6
Nr 6
Nr 1
Nr 4
Nr 3
50
50
Nr 2
50
Nr 5
Nr 1
Nr 1
44
44
44
Zestawienie stali zbrojeniowej- Belka B2- szt.1
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ18
1.
18
610
3
18,30
2.
18
304
2
6,08
3.
18
304
2
6,08
4.
18
158
3
4,74
5.
18
294
1
2,94
6.
18
610
3
18,30
7.
8
130
44
57,20
57,3
56,5
0,395
1,998
22,6
112,9
136,0
136
Razem [kg]
BELKA B3, szt.1- l = 3,61 m
SZKIC BELKI
A
0,38
B
2,85
0,38
Lp.
Opis obciąŜenia
szer.2,55 m [3,0kN/m2·2,55m]
szer.2,55 m [25,0kN/m3·0,20m·2,55m]
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
7,65
γf
1,30
9,95
cała belka
12,75
1,30
--
16,58
cała belka
0,02
1,30
--
0,03
cała belka
4.
5.
6.
7.
8.
[0,45kN/m3·0,02m·2,55m]
Beton zwykły na kruszywie kamiennym,
szer.2,55 m [25,0kN/m3·0,04m·2,55m]
Płytki kamionkowe grubości 10 mm na
szer.2,55 m [0,440kN/m2·2,55m]
Mur z cegły (cegła budowlana wypalana z
[18,000kN/m3·0,28m·2,70m]
CięŜar własny belki
[0,25m·0,35m·25,0kN/m3]
obciaŜenie ze stropu pietra
Σ:
2,55
1,30
--
3,31
cała belka
1,12
1,30
--
1,46
cała belka
13,61
1,30
--
17,69
cała belka
2,19
1,10
--
2,41
cała belka
30,00
69,89
1,00
1,16
--
30,00
81,42
cała belka
81,42
81,42
A
B
3,20
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
B
104,22
130,27
130,27
A
Siły tnące [kN]:
130,27
A
B
-130,27
Ugięcia [mm]:
A
B
9,47
35
25
bw = 25,0 cm, h = 35,0 cm
Przęsło A - B:
2
2
Ścinanie:
Zbrojenie strzemionami dwuciętymi φ8 co 140 mm na odcinku 70,0 cm przy podporach
oraz co 220 mm w środku rozpiętości przęsła
SGU:
SZKIC ZBROJENIA:
a
5 x 14 = 70
7 x 20,5 = 144
5 x 14 = 70
35
2φ12
A
38
5φ20
285
a
Nr2 2φ12 l=354
354
29
Nr1 5φ20 l=353
353
Nr3 18φ8 l=102
19
B
38
a-a
Nr 2
35
Nr 1
25
Zestawienie stali zbrojeniowej B3 - szt.1
Nr
1.
2.
3.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
20
353
5
12
354
2
8
102
18
Razem [kg]
18G2-b
φ12
φ8
φ20
17,65
7,08
18,36
18,4
0,395
7,3
7,1
0,888
17,7
2,466
6,3
43,6
58,0
58
BELKA B4, szt.1,l= 6,86m
SZKIC BELKI
A
0,65
B
1,29
C
0,36
4,18
0,38
Lp.
Opis obciąŜenia
szer.5,30 m [3,0kN/m2·5,30m]
szer.5,30 m [25,0kN/m3·0,20m·5,30m]
[0,45kN/m3·0,02m·5,30m]
szer.5,30 m [25,0kN/m3·0,04m·5,30m]
szer.5,30 m [0,440kN/m2·5,30m]
[18,000kN/m3·0,28m·2,70m]
[0,36m·0,46m·25,0kN/m3]
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
15,90
γf
1,30
20,67
cała belka
26,50
1,30
--
34,45
cała belka
0,05
1,30
--
0,07
cała belka
5,30
1,30
--
6,89
cała belka
2,33
1,30
--
3,03
cała belka
13,61
1,30
--
17,69
cała belka
4,14
1,10
--
4,55
cała belka
Σ:
Lp.
Opis obciąŜenia
1. podpora belki B9
2. podpora lewa belki B8-2
67,83
1,29
Pk
80,00
153,00
x [m]
1,47
5,80
87,35
γf
1,00
1,00
kd
---
87,35
87,35
80,00
153,00
1
A
B
1,70
C
4,55
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
46
36
bw = 36,0 cm, h = 46,0 cm
Przęsło A - B:
2
Zbrojenie potrzebne (war. konstrukcyjny) As = 2,83 cm
Ścinanie:
Zbrojenie strzemionami czterociętymi φ8 co 300 mm na całej długości przęsła
SGU:
Podpora B:
2
2
SGU:
Po
80,00
153,00
Szerokość rys prostopadłych:
wk = 0,164 mm < wlim = 0,3 mm
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
5 x 25,5 = 127
7 x 27,5 = 192
7φ18
6 x 15 = 90
3φ18
46
7φ18
9 x 15 = 135
A
65
3φ18
6φ18
B
129
36
a
b
C
418
38
c
Nr5 3φ18 l=678
678
Nr4 4φ18 l=208
208
Nr3 3φ18 l=472
472
Nr2 1φ18 l=678
678
40
Nr1 2φ18 l=678
678
Nr6 2x29φ8 l=120
17
b-b
c-c
Nr 5
Nr 5
Nr 5
Nr 4
Nr 2
Nr 3
Nr 3
46
46
Nr 4
Nr 2
Nr 1
Nr 2
Nr 1
Nr 1
36
46
a-a
36
36
Zestawienie stali zbrojeniowej B4, szt. 1
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ18
1.
18
678
2
13,56
2.
18
678
1
6,78
3.
18
472
3
14,16
4.
18
208
4
8,32
5.
18
678
3
20,34
6.
8
120
58
69,60
69,6
63,2
0,395
1,998
27,5
126,3
154,0
Razem [kg]
154
BELKA B5 , szt.2, l = 2,6m
SZKIC BELKI
A
B
0,38
1,84
0,38
Lp.
Opis obciąŜenia
1. ObciąŜenie zmienne (poddasza z
dostępem z klatki schodowej) szer.3,22 m
[1,2kN/m2·3,22m]
2. Wełna mineralna w płytach półtwardych
grub. 0,16 m i szer.3,22 m
[1,0kN/m3·0,16m·3,22m]
3. Warstwa gipsowa z piaskiem grub. 0,02 m i
szer.3,22 m [16,0kN/m3·0,02m·3,22m]
4. Jodła, lipa, olcha, osika, sosna, świerk,
topola o wilgotności 23% grub. 0,03 m i
szer.3,22 m [6,0kN/m3·0,03m·3,22m]
[0,25m·0,25m·25,0kN/m3]
Σ:
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
3,86
γf
1,40
5,40
cała belka
0,52
1,30
--
0,68
cała belka
1,03
1,30
--
1,34
cała belka
0,58
1,30
--
0,75
cała belka
1,56
1,10
--
1,72
cała belka
7,55
1,31
9,89
9,89
9,89
A
B
2,09
3
ρ = 25 kN/m
dg = 8 mm
RH = 50%
28 dni
φ = 2,86
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
5,40
10,33
B
10,33
A
Siły tnące [kN]:
10,33
A
B
-10,33
Ugięcia [mm]:
A
B
0,48
25
25
bw = 25,0 cm, h = 25,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
12 x 15 = 180
25
2φ12
2φ12
A
38
B
184
38
a
19
Nr1 4φ12 l=253
253
Nr2 13φ8 l=82
19
a-a
25
Nr 1
Nr 1
25
Zestawienie stali zbrojeniowej- B5 , szt.2
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
12
253
4
2.
8
82
13
Razem [kg]
18G2-b
φ8
φ12
10,12
10,66
10,7
0,395
10,2
0,888
4,2
9,1
14,0
14
zbrojenie pomnozyć x 2
BELKA B6, szt. 1, l= 3,9m
SZKIC BELKI
A
0,40
B
3,08
0,40
Lp.
Opis obciąŜenia
[1,2kN/m2·3,22m]
[1,0kN/m3·0,16m·3,22m]
szer.3,22 m [16,0kN/m3·0,02m·3,22m]
szer.3,22 m [6,0kN/m3·0,03m·3,22m]
[0,26m·0,26m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup sciany stololcowej dachy
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
3,86
γf
1,40
5,40
cała belka
0,52
1,30
--
0,68
cała belka
1,03
1,30
--
1,34
cała belka
0,58
1,30
--
0,75
cała belka
1,69
1,10
--
1,86
cała belka
7,68
1,31
Pk
40,00
x [m]
2,08
10,03
γf
1,00
kd
--
Po
40,00
10,03
10,03
40,00
1
A
B
3,34
3
ρ = 25 kN/m
dg = 8 mm
RH = 50%
28 dni
φ = 2,84
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
Siły tnące [kN]:
B
42,43
43,22
30,29
A
30,29
8,12
A
B
-31,88
-43,22
Ugięcia [mm]:
A
B
14,22
26
26
bw = 26,0 cm, h = 26,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
21 x 14,5 = 304
26
2φ18
3φ18
A
40
308
a
20
Nr1 5φ18 l=380
380
Nr2 22φ8 l=86
20
B
40
a-a
26
Nr 1
Nr 1
26
Zestawienie stali zbrojeniowej- B6- szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
380
5
2.
8
86
22
Razem [kg]
18G2-b
φ8
φ18
19,00
18,92
19,0
0,395
19,0
1,998
7,5
38,0
46,0
46
BELKA B7- szt. 4. l = 5,0 m
SZKIC BELKI
A
0,40
B
4,15
0,40
Lp.
Opis obciąŜenia
[1,2kN/m2·3,22m]
[1,0kN/m3·0,16m·3,22m]
szer.3,22 m [16,0kN/m3·0,02m·3,22m]
szer.3,22 m [6,0kN/m3·0,03m·3,22m]
[0,26m·0,35m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup sciany stololcowej dachy
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
3,86
γf
1,40
5,40
cała belka
0,52
1,30
--
0,68
cała belka
1,03
1,30
--
1,34
cała belka
0,58
1,30
--
0,75
cała belka
2,27
1,10
--
2,50
cała belka
8,26
1,29
Pk
40,00
x [m]
2,08
10,67
γf
1,00
kd
--
Po
40,00
10,67
10,67
40,00
1
A
B
4,50
3
ρ = 25 kN/m
dg = 8 mm
RH = 50%
28 dni
φ = 3,25
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
72,01
44,05
B
43,96
A
Siły tnące [kN]:
43,96
19,90
A
B
-20,10
-44,05
Ugięcia [mm]:
A
B
15,39
Obwiednia sił wewnętrznych
Siły tnące [kN]:
B
72,01
44,05
43,96
A
43,96
38,86
19,90
A
B
-20,10
-38,95
-44,05
Ugięcia [mm]:
A
B
15,39
35
26
bw = 26,0 cm, h = 35,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
20 x 20,5 = 410
35
2φ18
A
40
4φ18
415
a
Nr1 6φ18 l=487
487
B
40
29
Nr2 21φ8 l=104
20
a-a
35
Nr 1
Nr 1
26
Zestawienie stali zbrojeniowej- B7 - szt.4
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
18
487
6
8
104
21
Razem [kg]
Nr
1.
2.
18G2-b
φ8
φ18
29,22
21,84
21,9
0,395
29,3
1,998
8,7
58,5
68,0
68
zbrojenie pomnoŜyc x 4
BELKA B8 -1 - szt.1
SZKIC BELKI
A
0,40
B
4,10
0,38
C
3,24
0,38
D
6,52
E
0,38
5,14
0,42
Opis obciąŜenia
Lp.
[1,0kN/m3·0,16m·4,56m]
2. Warstwa gipsowa bez piasku grub. 0,02 m i
szer.4,56 m [12,0kN/m3·0,02m·4,56m]
szer.4,56 m [6,0kN/m3·0,04m·4,56m]
[1,2kN/m2·4,56m]
[0,26m·0,36m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
0,73
γf
1,30
0,95
cała belka
1,09
1,30
--
1,42
cała belka
1,09
1,30
--
1,42
cała belka
5,47
1,40
0,50
7,66
cała belka
2,34
1,10
--
2,57
cała belka
10,72
1,31
Pk
30,00
54,00
x [m]
1,40
4,18
14,01
γf
1,00
1,00
kd
---
Po
30,00
54,00
3.
4.
5.
6.
7.
8.
słup z dachu
słup z dachu
słup z dachu
słup z dachu
murłata z lewej
podpora z prawej
53,00
52,00
47,00
42,00
5,00
20,00
7,80
11,26
14,72
17,52
0,00
20,12
1,00
1,00
1,00
1,00
1,00
1,00
-------
53,00
52,00
47,00
42,00
5,00
20,00
1
A
2
3
4
B
5
6
C
4,47
20,00
14,01
42,00
47,00
52,00
53,00
5,00
14,01
30,00
54,00
7
8
D
3,62
E
6,90
5,51
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-110,38
-69,00
-30,35
D
85,92
E
56,91
58,51
C
206,69
B
157,16
54,60
117,89
50,06
A
Siły tnące [kN]:
50,06 47,54
22,91
42,54
-7,09
A
80,71
69,72
42,73
22,77
16,30
-46,05
B
-100,05 -101,59
-32,89
C
-85,89 -87,44
-29,23
0,73
-77,72
D
-35,71
E
-55,71 -58,51
-124,72 -125,98
Ugięcia [mm]:
-4,87
A
9,64
B
-0,22
C
D
22,07
12,21
E
36
26
bw = 26,0 cm, h = 36,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
Zbrojenie dolne w przęśle zbyteczne
Ścinanie:
SGU:
Podpora C:
Zginanie: (przekrój d-d)
2
2
SGU:
Przęsło C - D:
Zginanie: (przekrój e-e)
2
2
Ścinanie:
SGU:
Podpora D:
Zginanie: (przekrój f-f)
2
2
SGU:
Przęsło D - E:
Zginanie: (przekrój g-g)
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
b
c
18 x 22,5 = 405
A
d
14 x 23 = 322
2φ18
2φ18
2φ18
3φ18
B
2φ18
40
410
a
e
f
g
31 x 21 = 651
4φ18
C
25 x 20,5 = 513
6φ18
4φ18
2φ18
D
3φ18
E
42
38
324
38
652
38
514
b
c
d
e
f
g
Nr10 2φ18 l=1196
1196
Nr4 1φ18 l=466
466
Nr7 2φ18 l=254
254
Nr8 2φ18 l=176
176
Nr9 2φ18 l=994
994
Nr1 2φ18 l=828
828
Nr6 2φ18 l=142
142
Nr5 1φ18 l=572
572
Nr3 2φ18 l=572
572
Nr2 4φ18 l=692
692
36
a
30
Nr11 92φ8 l=106
20
b-b
Nr 4
Nr 4
Nr 1
Nr 10
36
Nr 10
36
Nr 10
c-c
36
a-a
Nr 1
Nr 1
26
26
26
d-d
e-e
f-f
Nr 9
Nr 7
Nr 10
Nr 2
Nr 6
Nr 9
36
36
Nr 8
Nr 2
Nr 1
36
Nr 10
Nr 5
Nr 3
Nr 2
26
26
26
g-g
Nr 9
36
Nr 5
Nr 3
26
Zestawienie stali zbrojeniowej -B8-1 - szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
828
2
2.
18
692
4
3.
18
572
2
4.
18
466
1
5.
18
572
1
6.
18
142
2
7.
18
254
2
8.
18
176
2
9.
18
994
2
10.
18
1196
2
11.
8
106
92
Razem [kg]
18G2-b
φ8
φ18
16,56
27,68
11,44
4,66
5,72
2,84
5,08
3,52
19,88
23,92
97,52
97,6
0,395
121,3
1,998
38,6
242,4
281,0
281
BELKA B8 - 2 - szt.1- l = 8,11 m
SZKIC BELKI
A
B
0,38
7,00
0,73
Lp.
Opis obciąŜenia
[1,0kN/m3·0,16m·4,56m]
2. Warstwa gipsowa bez piasku grub. 0,02 m i
szer.4,56 m [12,0kN/m3·0,02m·4,56m]
szer.4,56 m [6,0kN/m3·0,04m·4,56m]
[1,2kN/m2·4,56m]
[0,34m·0,46m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
3. SŁUP 1
4. dach na murłacie
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
0,73
γf
1,30
0,95
cała belka
1,09
1,30
--
1,42
cała belka
1,09
1,30
--
1,42
cała belka
5,47
1,40
0,50
7,66
cała belka
3,91
1,10
--
4,30
cała belka
12,29
1,28
Pk
45,00
45,00
20,00
12,00
x [m]
2,96
5,73
0,00
6,98
15,74
γf
1,00
1,00
1,00
1,00
kd
-----
1
A
2
3
15,74
12,00
45,00
45,00
20,00
15,74
4
B
7,42
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
Po
45,00
45,00
20,00
12,00
125,52
B
113,29
A
219,56
Siły tnące [kN]:
113,29
110,30
90,30
43,70
-1,30
-44,90
A
-89,90
B
-109,58
-121,58 -125,52
Ugięcia [mm]:
A
B
29,67
46
34
bw = 34,0 cm, h = 46,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
24 x 29 = 696
46
2φ18
A
13φ20
38
B
700
a
73
Nr2 2φ18 l=803
803
40
Nr1 13φ20 l=803
803
Nr3 25φ8 l=142
28
a-a
46
Nr 2
Nr 1
34
Zestawienie stali zbrojeniowej - belka B8-2 szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
φ8
1.
20
803
13
2.
18
803
2
3.
8
142
25
35,50
35,5
0,395
14,0
Razem [kg]
18G2-b
φ18
φ20
104,39
16,06
16,1
1,998
104,4
2,466
32,2
257,5
304,0
304
BELKA B9 - szt.1 - l = 13,63 m
SZKIC BELKI
A
0,38
B
5,14
C
0,38
7,35
0,38
Lp.
Opis obciąŜenia
[1,2kN/m2·3,10m]
szer.3,10 m [6,0kN/m3·0,03m·3,10m]
[1,0kN/m3·0,16m·3,10m]
szer.3,10 m [16,0kN/m3·0,02m·3,10m]
[0,30m·0,40m·25,0kN/m3]
Σ:
Obc.char.
kd
0,50
Obc.obl.
Zasięg [m]
3,72
γf
1,40
5,21
cała belka
0,56
1,30
--
0,73
cała belka
0,50
1,30
--
0,65
cała belka
0,99
1,30
--
1,29
cała belka
3,00
1,10
--
3,30
cała belka
8,77
1,27
11,17
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
3. słup z dachu
4. słup z dachu
5. słup 1 z dachu
6. oparcie na murłacie
Pk
38,00
42,00
29,00
33,00
20,00
20,00
x [m]
2,58
5,31
8,51
9,45
0,00
12,87
γf
1,00
1,00
1,00
1,00
1,00
1,00
kd
-------
Po
38,00
42,00
29,00
33,00
20,00
20,00
1
A
2
3
4
20,00
11,17
33,00
29,00
20,00
11,17
38,00
42,00
5
6
B
C
5,52
7,73
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-137,39
30,32
C
127,51
74,44
B
211,26
44,34
A
Siły tnące [kN]:
93,93
58,40
44,34 42,22
-6,61
22,22
A
29,40
B
-75,11
-44,61
18,90
-14,10
-52,31
C
-72,31 -74,44
-117,11 -117,33
Ugięcia [mm]:
-2,39
A
1,86
B
C
30,42
40
30
bw = 30,0 cm, h = 40,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
20 x 25,5 = 510
30 x 24,5 = 735
2φ18
40
6φ18
A
2φ18
38
7φ18
B
514
38
b
a
Nr6 2φ18 l=266
266
C
735
38
c
Nr4 2φ18 l=312
312
Nr5 2φ18 l=1193
1193
Nr3 2φ18 l=182
182
Nr2 7φ18 l=790
790
35
Nr1 2φ18 l=569
569
Nr7 52φ8 l=126
25
a-a
b-b
c-c
Nr 5
Nr 2
Nr 1
40
Nr 3
Nr 5
40
Nr 4
Nr 5
40
Nr 6
Nr 2
Nr 1
30
30
30
Zestawienie stali zbrojeniowej- B9 - SZT.1
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ18
1.
18
569
2
11,38
2.
18
790
7
55,30
3.
18
182
2
3,64
4.
18
312
2
6,24
5.
18
1193
2
23,86
6.
18
266
2
5,32
7.
8
126
52
65,52
65,6
105,8
0,395
1,998
25,9
211,4
238,0
238
Razem [kg]
BELKA B10 - szt.1- l = 13,68 m
SZKIC BELKI
A
0,40
B
7,50
0,38
C
5,02
0,38
Lp.
Opis obciąŜenia
szer.3,04 m [6,0kN/m3·0,03m·3,04m]
2. Warstwa cementowo-wapienna grub. 0,02
m i szer.3,04 m [19,0kN/m3·0,02m·3,04m]
[1,0kN/m3·0,16m·3,04m]
[1,2kN/m2·3,04m]
[0,30m·0,40m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
3. słup z dachu
4. słup z dachu
5. słup
6. słup
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
0,55
γf
1,30
0,72
cała belka
1,16
1,30
--
1,51
cała belka
0,49
1,30
--
0,64
cała belka
3,65
1,40
0,50
5,11
cała belka
3,00
1,10
--
3,30
cała belka
8,85
1,27
Pk
38,00
42,00
32,00
42,00
20,00
20,00
x [m]
2,57
5,36
8,54
9,48
12,76
0,00
11,27
γf
1,00
1,00
1,00
1,00
1,00
1,00
kd
-------
Po
38,00
42,00
32,00
42,00
20,00
20,00
1
A
2
3
4
20,00
11,27
42,00
32,00
20,00
11,27
38,00
42,00
5
6
B
C
7,89
5,40
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-159,18
Siły tnące [kN]:
129,29
22,09
C
38,69
B
224,25
80,84
A
116,17
106,59
80,84 78,59
A
-14,97
-38,69
-34,97
C
22,00
-39,82
-8,38
64,00
74,59
29,62
58,59
B
-81,82
-108,08
Ugięcia [mm]:
-1,75
A
B
1,35
31,20
40
30
bw = 30,0 cm, h = 40,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
Zbrojenie strzemionami dwuciętymi φ8 co 150 mm na odcinku 75,0 cm przy
C
SGU:
SZKIC ZBROJENIA:
a
b
c
31 x 24 = 744
5x15=75
7φ18
40
2φ18
17 x 25 = 425
9φ18
A
40
2φ18
B
750
38
b
a
C
502
38
c
Nr6 2φ18 l=1194
1194
Nr4 3φ18 l=298
298
Nr5 2φ18 l=268
268
Nr3 2φ18 l=160
160
Nr2 2φ18 l=556
556
34
Nr1 9φ18 l=806
806
Nr7 55φ8 l=122
24
a-a
b-b
c-c
Nr 1
Nr 4
Nr 6
Nr 3
Nr 5
40
40
Nr 6
Nr 2
40
Nr 6
Nr 2
Nr 1
30
Zestawienie stali zbrojeniowej- B10 szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
806
9
2.
18
556
2
3.
18
160
2
4.
18
298
3
5.
18
268
2
6.
18
1194
2
7.
8
122
55
Razem [kg]
30
30
18G2-b
φ8
φ18
72,54
11,12
3,20
8,94
5,36
23,88
67,10
67,1
0,395
125,1
1,998
26,5
249,9
277,0
277
BELKA B11- szt.1- l = 13,68 m
SZKIC BELKI
A
B
0,40
7,50
C
0,38
5,02
0,38
Lp.
Opis obciąŜenia
szer.3,04 m [6,0kN/m3·0,03m·3,04m]
m i szer.3,04 m [19,0kN/m3·0,02m·3,04m]
[1,0kN/m3·0,16m·3,04m]
[1,2kN/m2·3,04m]
[0,30m·0,40m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
3. słup z dachu
4. słup z dachu
5. słup
6. słup
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
0,55
γf
1,30
0,72
cała belka
1,16
1,30
--
1,51
cała belka
0,49
1,30
--
0,64
cała belka
3,65
1,40
0,50
5,11
cała belka
3,00
1,10
--
3,30
cała belka
8,85
1,27
Pk
38,00
42,00
32,00
35,00
12,00
20,00
x [m]
2,57
5,36
8,54
10,82
12,76
0,00
11,27
γf
1,00
1,00
1,00
1,00
1,00
1,00
kd
-------
1
A
2
3
4
5
B
7,89
12,00
11,27
35,00
32,00
42,00
38,00
20,00
11,27
6
C
5,40
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
Po
38,00
42,00
32,00
35,00
12,00
20,00
-154,90
34,70
C
209,06
38,33
B
81,38
A
130,79
Siły tnące [kN]:
101,52
81,38 79,13
30,16
59,13
34,25
59,94
-39,28
-7,84
A
91,94
-81,28
-0,75
B
-22,62
-38,33
C
-34,62
-107,54
Ugięcia [mm]:
-2,43
A
B
1,72
31,13
40
30
bw = 30,0 cm, h = 40,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
Podpora B:
2
2
SGU:
C
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
31 x 24 = 744
20 x 25 = 500
7φ18
40
2φ18
10φ18
A
40
2φ18
B
750
38
b
a
C
502
38
c
Nr6 2φ18 l=1194
1194
Nr4 2φ18 l=314
314
Nr5 2φ18 l=268
268
Nr3 3φ18 l=200
200
Nr2 2φ18 l=556
556
34
Nr1 10φ18 l=806
806
Nr7 53φ8 l=122
24
a-a
b-b
c-c
Nr 1
Nr 4
Nr 6
Nr 3
Nr 5
40
40
Nr 6
Nr 2
40
Nr 6
Nr 2
Nr 1
30
Zestawienie stali zbrojeniowej- B11- szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
806
10
2.
18
556
2
3.
18
200
3
30
30
18G2-b
φ8
φ18
80,60
11,12
6,00
4.
5.
6.
7.
18
314
18
268
18
1194
8
122
Razem [kg]
2
2
2
53
6,28
5,36
23,88
64,66
64,7
0,395
133,3
1,998
25,6
266,3
292,0
292
BELKA B12- szt.1- l = 13,68 m
SZKIC BELKI
A
B
0,40
7,50
C
0,38
5,02
0,38
Lp.
Opis obciąŜenia
szer.3,04 m [6,0kN/m3·0,03m·3,04m]
m i szer.3,04 m [19,0kN/m3·0,02m·3,04m]
[1,0kN/m3·0,16m·3,04m]
[1,2kN/m2·3,04m]
[0,30m·0,40m·25,0kN/m3]
Σ:
Lp.
Opis obciąŜenia
1. słup z dachu
2. słup z dachu
3. słup z dachu
4. słup z dachu
5.
6. słup
7. słup
Obc.char.
kd
--
Obc.obl.
Zasięg [m]
0,55
γf
1,30
0,72
cała belka
1,16
1,30
--
1,51
cała belka
0,49
1,30
--
0,64
cała belka
3,65
1,40
0,50
5,11
cała belka
3,00
1,10
--
3,30
cała belka
8,85
1,27
Pk
38,00
42,00
32,00
18,00
25,00
10,00
20,00
x [m]
2,57
5,36
8,54
10,82
12,15
12,76
0,00
11,27
γf
1,00
1,00
1,00
1,00
1,00
1,00
1,00
kd
--------
1
A
2
3
4
5
B
7,89
10,00
11,27
25,00
18,00
32,00
42,00
38,00
20,00
11,27
6
7
C
5,40
Po
38,00
42,00
32,00
18,00
25,00
10,00
20,00
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-152,94
33,86
205,53
131,48
C
47,61
B
81,63
A
Siły tnące [kN]:
98,24
81,63 79,38
30,41
59,38
A
30,97
56,66
-39,03
-7,59
88,66
-81,03
12,97
B
-2,02
-33,89
-27,02
C
-43,89 -47,61
-107,29
Ugięcia [mm]:
-2,82
A
B
1,51
31,54
40
30
bw = 30,0 cm, h = 40,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
C
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
c
31 x 24 = 744
20 x 25 = 500
7φ18
2φ18
40
2φ18
A
10φ18
40
2φ18
B
750
38
502
b
a
C
38
c
Nr6 2φ18 l=1194
1194
Nr4 2φ18 l=314
314
Nr5 2φ18 l=268
268
Nr3 3φ18 l=198
198
Nr2 2φ18 l=556
556
34
Nr1 10φ18 l=806
806
Nr7 53φ8 l=122
24
a-a
b-b
c-c
Nr 6
Nr 4
Nr 6
Nr 5
Nr 2
40
Nr 1
40
40
Nr 3
Nr 2
Nr 1
30
Zestawienie stali zbrojeniowej - B12 - szt.1
Średnica
Długość
Liczba
Nr
[mm]
[cm]
[szt.]
1.
18
806
10
2.
18
556
2
3.
18
198
3
4.
18
314
2
5.
18
268
2
6.
18
1194
2
7.
8
122
53
Razem [kg]
30
30
18G2-b
φ8
φ18
80,60
11,12
5,94
6,28
5,36
23,88
64,66
64,7
0,395
133,2
1,998
25,6
266,1
292,0
292
BELKA B13 - szt.3- l = 5,80 m
Belke która stanowi oparcie dla biegu schodów i podestu wykonać na poziomie
piętra tz. +3,63
Belkę która stanowi oparcie dla muru pod klapą oddymiania
wykonać na poziomie stropu nad piętrem
SZKIC BELKI
A
0,38
B
5,14
0,38
Lp.
Opis obciąŜenia
szer.3,00 m [22,0kN/m3·0,28m·3,00m]
2. cięŜar klapy oddymiania
3.
CięŜar własny belki
[0,28m·0,35m·25,0kN/m3]
Opis obciąŜenia
Lp.
1. B14
2. B14
Obc.char.
18,48
3,00
γf
1,30
1,00
kd
---
Obc.obl.
Zasięg [m]
24,02
od 1,44 do
3,00
od 1,44 do
3,70
3,70
2,45
1,10
--
2,70
cała belka
Pk
5,00
5,00
x [m]
1,58
3,56
γf
1,00
1,00
kd
---
Po
5,00
5,00
5,00
1 2
2,70
29,72
2,70
2,70
2,70
29,72 5,00
3 4
A
B
5,49
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
42,93
B
42,93
A
85,50
Siły tnące [kN]:
42,93
34,42
29,42
A
-29,42
-34,42
B
-42,93
Ugięcia [mm]:
A
B
22,35
35
28
bw = 28,0 cm, h = 35,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
25 x 20,5 = 513
35
2φ18
5φ18
A
38
B
514
38
a
29
Nr1 7φ18 l=582
582
Nr2 26φ8 l=108
22
a-a
35
Nr 1
Nr 1
28
Zestawienie stali zbrojeniowej- B-13 - szt.3
Nr
1.
2.
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
18
582
7
8
108
26
Razem [kg]
18G2-b
φ8
φ18
40,74
28,08
28,1
0,395
40,8
1,998
11,1
81,5
93,0
93
BELKA B14 - szt.2- l = 1,56 m
oparcie dla muru pod klapą oddymiania
belkę wykonać na poziomie stropu nad piętrem
SZKIC BELKI
A
B
0,28
1,00
0,28
Lp.
Opis obciąŜenia
szer.3,00 m [22,0kN/m3·0,28m·3,00m]
2. cięŜar klapy oddymiania
[0,28m·0,28m·25,0kN/m3]
Obc.char.
Σ:
kd
--
Obc.obl.
Zasięg [m]
18,48
γf
1,30
24,02
cała belka
5,00
1,96
1,00
1,10
---
5,00
2,16
cała belka
25,44
1,23
31,18
31,18
31,18
A
B
1,28
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
B
6,39
19,96
19,96
A
Siły tnące [kN]:
19,96
A
B
-19,96
Ugięcia [mm]:
cała belka
A
B
0,15
28
28
bw = 28,0 cm, h = 28,0 cm
Przęsło A - B:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
6 x 16,5 = 99
28
2φ18
A
28
2φ18
100
a
Nr1 4φ18 l=148
22
148
Nr2 7φ8 l=94
22
B
28
a-a
28
Nr 1
Nr 1
28
Zestawienie stali zbrojeniowej- B14 - 2 szt
Średnica
Długość
Liczba
[mm]
[cm]
[szt.]
18
148
4
8
94
7
Razem [kg]
Nr
1.
2.
18G2-b
φ8
φ18
5,92
6,58
6,6
0,395
6,0
1,998
2,6
12,0
15,0
15
BELKA B15- szt.1, l = 6,34m
DANE:
167
180
25
2
25
121
44
4,
,8/
x2
167
25
42
514
Wymiary poprzeczne:
Szerokość belki 0,28
Wysokość belki 0,25 m
Wieniec ściany podpierającej spocznik dolny
Wieniec ściany podpierającej spocznik górny
Oparcie belek:
tP = 38,0 cm
42
b = 42,0 cm, h = 25,0 cm
b = 42,0 cm, h = 25,0 cm
2
Opis obciąŜenia
ObciąŜenie zmienne (domy towarowe, sklepy, hale
targowe) [6,0kN/m2]
Obc.char.
6,00
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm
Σ:
γf
1,20
kd
0,35
Obc.obl.
7,20
Obc.char.
Obc.obl.
0,43
γf
1,20
6,25
0,38
1,10
1,20
6,88
0,46
7,06
1,11
7,84
0,51
Lp.
Opis obciąŜenia
[0,640kN/m2:0,03m]) grub.2 cm 0,38·(1+2,8/4,2)
2. Płyta Ŝelbetowa biegu grub.25 cm + schody 2,8/4,2
Obc.char.
Σ:
Obc.obl.
0,71
γf
1,20
7,82
0,45
1,10
1,20
8,60
0,55
8,98
1,11
10,00
0,85
Dane materiałowe :
Średnica prętów
φ = 16 mm
Otulina zbrojenia
cnom = 30 mm
trwała
wlim = 0,3 mm
Graniczne ugięcie
WYNIKI:
po = 7,20 kN/m2
go,s = 7,86 kN/m2
go,b = 10,00 kN/m2
A
B
1,21
go,s = 7,86 kN/m2
5,43
RSd,A = 42,78 kN/mb
RSd,B = 42,84 kN/mb
MSd = 59,86 kNm/mb
1
1
MSd = 59,86 kNm/mb
2
2
Ścinanie:
SGU:
Szkic zbrojenia:
167
180
2
25
25
6c
φ1
1,0
o2
cm
1
Nr
211
63
co
6
φ1 252
2
Nr
l=
13
l=
7
47
63
co
6
φ1 252
13
97
l=4
Nr4 φ16 co 63 l=239
225
13
13
104
15
Nr5 φ16 co 63 l=239
225
Nr6 φ16 co 63 l=259
88
3
1
118
24
24
15
13
7
47
63
co
6
φ1 252
3
Nr
211
88
25
3)
2+
+
r1
(N
121
/4,
2,8
x
44
167
42
514
42
Zestawienie stali zbrojeniowej dla Belki B15 szt.1
Średnica
Długość
[mm]
[cm]
16
477
16
477
16
497
16
239
16
239
16
259
8
90
Nr
1
2
3
4
5
6
7
Liczba
[szt.]
2
2
2
2
2
2
60
18G2-b
φ8
φ16
9,54
9,54
9,94
4,78
4,78
5,18
54
21,5
0,395
43,8
1,578
21,3
69,1
Razem [kg]
90,4
90,4
BELKA B16 - szt.1 , l = 6,2 m
SZKIC BELKI
A
0,40
B
2,20
C
1,00
2,20
0,40
Lp.
Opis obciąŜenia
szer.6,60 m [22,0kN/m3·0,44m·6,60m]
2. obciaŜenia z dachu i stropu
[0,44m·0,50m·25,0kN/m3]
Obc.char.
Σ:
kd
--
Obc.obl.
Zasięg [m]
63,89
γf
1,30
83,06
cała belka
100,00
5,50
1,00
1,10
---
100,00
6,05
cała belka
169,39
1,12
189,11
cała belka
189,11
189,11
A
B
C
2,90
2,90
trwała
cot θ = 2,00
wlim = 0,3 mm
Graniczne ugięcie
-198,80
B
685,51
205,65
111,82
111,82
C
205,65
A
Siły tnące [kN]:
342,76
205,65
A
B
C
-205,65
-342,76
Ugięcia [mm]:
A
B
2,46
50
44
bw = 44,0 cm, h = 50,0 cm
C
2,46
Przęsło A - B:
2
2
Ścinanie:
prawej podporze oraz co 330 mm na pozostałej części przęsła
SGU:
Podpora B:
2
2
SGU:
Przęsło B - C:
2
2
Ścinanie:
SGU:
SZKIC ZBROJENIA:
a
b
4 x 29,5 = 118
c
6 x 17 = 102
7φ18
4 x 29,5 = 118
3φ18
50
3φ18
6 x 17 = 102
A
5φ18
40
220
a
B
100
b
Nr6 3φ18 l=610
610
5φ18
220
C
40
c
Nr5 1φ18 l=294
294
Nr4 3φ18 l=158
158
Nr3 2φ18 l=304
304
Nr2 2φ18 l=304
304
42
Nr1 3φ18 l=610
610
Nr7 2x22φ8 l=130
20
a-a
b-b
c-c
Nr 6
Nr 6
Nr 6
Nr 1
Nr 4
Nr 1
Nr 1
44
Nr 3
50
50
Nr 2
50
Nr 5
44
Zestawienie stali zbrojeniowej- Belka B16- szt.1
Średnica
Długość
Liczba
18G2-b
Nr
[mm]
[cm]
[szt.]
φ8
φ18
1.
18
610
3
18,30
2.
18
304
2
6,08
3.
18
304
2
6,08
4.
18
158
3
4,74
5.
18
294
1
2,94
6.
18
610
3
18,30
7.
8
130
44
57,20
57,3
56,5
0,395
1,998
22,6
112,9
136,0
136
Razem [kg]
44

AK -Opis

Transkrypt

Podobne dokumenty

Płyta jednokierunkowo zbrojona

Płyta Jednokierunkowo Zbrojona - Przykład 1

płyta stropowa żelbetowa

Obliczenia konstrukcyjne Tablica 1. Obciążenie dachu Lp Opis

Płaski dowolny układ sił, część II

- 1 - OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE PŁYTY

b oraz w AS1

DANE TECHNICZNE ciśnienie wody [MPa] 0,4 zużycie wody [m3/h
