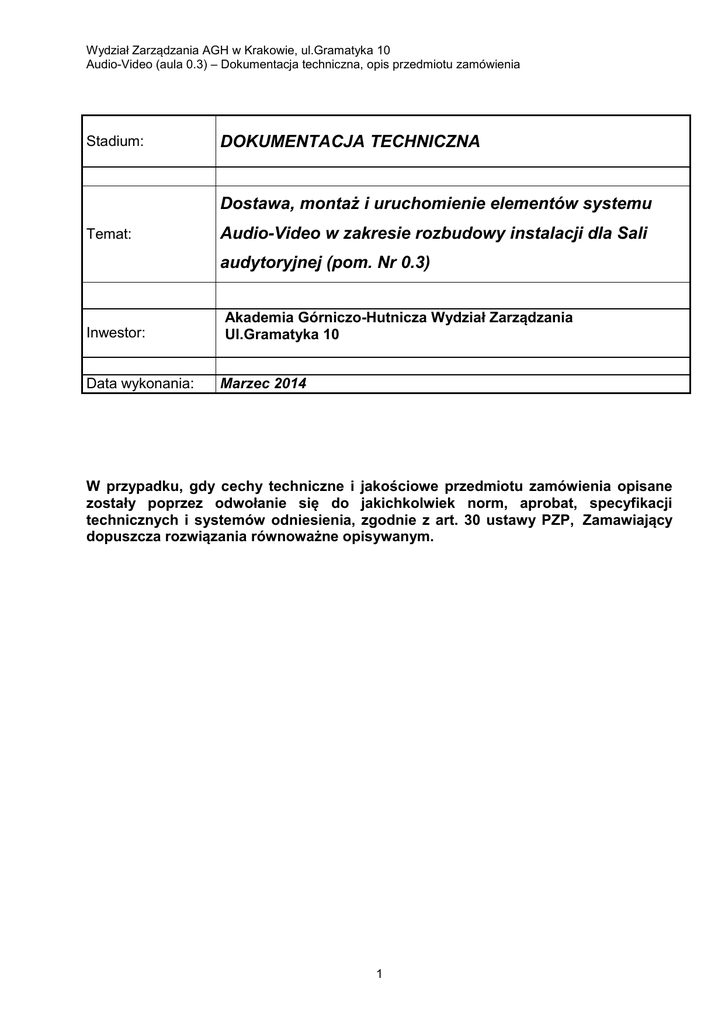

DOKUMENTACJA TECHNICZNA Dostawa, montaż i

Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
Stadium:
DOKUMENTACJA TECHNICZNA
Dostawa, montaż i uruchomienie elementów systemu
Temat:
Audio-Video w zakresie rozbudowy instalacji dla Sali
audytoryjnej (pom. Nr 0.3)
Inwestor:
Data wykonania:
Akademia Górniczo-Hutnicza Wydział Zarządzania
Ul.Gramatyka 10
Marzec 2014
W przypadku, gdy cechy techniczne i jakościowe przedmiotu zamówienia opisane
zostały poprzez odwołanie się do jakichkolwiek norm, aprobat, specyfikacji
technicznych i systemów odniesienia, zgodnie z art. 30 ustawy PZP, Zamawiający
dopuszcza rozwiązania równoważne opisywanym.
1
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
SPIS TREŚCI:
1.
DANE OBIEKTU. ..................................................................................................................................................... 3
1.1.
1.2.
2.
STAN ISTNIEJĄCY. ................................................................................................................................................ 4
2.1.
3.
SYSTEM AUDIO-VIDEO SALI AUDYTORYJNEJ. .................................................................................................... 4
OPIS OGÓLNY......................................................................................................................................................... 5
3.1.
3.2.
4.
CHARAKTERYSTYKA OGÓLNA. ............................................................................................................................ 3
LOKALIZACJA. ...................................................................................................................................................... 3
CHARAKTERYSTYKA OGÓLNA. ............................................................................................................................ 5
ZASILANIE URZĄDZEŃ.......................................................................................................................................... 6
WYMAGANIA TECHNICZNE DLA URZĄDZEŃ. ............................................................................................... 7
4.1.
4.2.
4.3.
4.4.
4.6.
4.7.
4.8.
PROJEKTOR. ....................................................................................................................................................... 7
EKRAN ELEKTRYCZNY. ........................................................................................................................................ 7
SKALER/SWITCHER. ............................................................................................................................................ 8
PROCESOR AUDIO/MIKSER.................................................................................................................................. 8
W ZMACNIACZ STEREO. ....................................................................................................................................... 9
PANEL DOTYKOWY. ............................................................................................................................................. 9
GŁOŚNIKI PRZYEKRANOWE. ................................................................................................................................ 9
5.
ZESTAWIENIE PODSTAWOWYCH ELEMENTÓW SYSTEMU. .................................................................. 10
6.
POSTANOWIENIA KOŃCOWE. ......................................................................................................................... 11
6.
SPIS RYSUNKÓW................................................................................................................................................. 12
2
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
1. Dane obiektu.
1.1. Charakterystyka ogólna.
Niniejszy dokument obejmuje opis funkcjonalno-użytkowy systemu audio-video dla sali
audytoryjnej (auli), pom. Nr 0.3 na parterze nowodobudowanego skrzydła Budynku
Wydziału Zarządzania AGH przy ul. Gramatyka 10 w Krakowie.
Aula jest już umeblowana oraz częściowo wyposażona w instalacje (elektryczna,
oświetlenie, BMS, SSWiN, HVAC, okablowanie strukturalne).
Aula ma układ amfiteatralny z centralnie usytuowaną katedrą, powierzchnia całkowita
wynosi 190,7 m2.
1.2. Lokalizacja.
Lokalizacja :
Województwo : Małopolskie,
Powiat : Kraków,
Gmina : Kraków,
Miasto: Kraków,
Działka o nr ewidencyjnym: 345/10 i 345/11 obr. 4, Krowodrza ul. Gramatyka 10 Kraków,
Własność terenu : teren na którym zlokalizowana jest inwestycja jest własnością Skarbu
Państwa i jest w trwałym zarządzie Akademii Górniczo-Hutniczej w Krakowie.
3
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
2. Stan istniejący.
2.1. System Audio-Video Sali audytoryjnej.
Dobudowany budynek posiada salę audytoryjną nr 0.3 (poprzednio nr 04), częściowo
wyposażoną w pewne elementy instalacji Audio-video.
Istniejące wyposażenie Audio-Video Sali audytoryjnej 0.3:
- głośniki sufitowe, 24 szt.
- zestaw mikrofonów bezprzewodowych
- mikrofon przewodowy
- 2 mikrofony na gęsiej szyjce
- przyłącze do mównicy
- zestaw wspomagania dla niedosłyszących
- trasy kablowe
4
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
3. Opis ogólny.
3.1. Charakterystyka ogólna.
W sali audytoryjnej przewidziany został system projekcji wielkoformatowej oparty na
dwóch projektorach o rozdzielczości 1920x1200, jasności 5000 ANSI Lumenów.
Projektory zostaną zamontowane na uchwytach sufitowych.
Obraz z projektorów będzie wyświetlany na 2 ekranach projekcyjnych, rozwijanych
elektrycznie o szerokości 300 cm i formacie obrazu 16:10. Kasety ekranów zostaną
zabudowane w suficie podwieszanym lub podsufitowo.
Nagłośnienie w sali audytoryjnej zostanie wykonane w technologii 100-voltowej. W sali
znajdują się już 24 głośniki sufitowe, charakteryzujące się czułością 96 dB (1W, 1m), oraz
mocą znamionową 15W (100V) z możliwością przełączenia odczepów transformatora na
10W, 5W oraz 3W.
Zastosowanie głośników o takich parametrach i takiej ilości zapewni równomierne pokrycie
dźwiękiem całej sali.
Głośniki zasilane będą z dwóch wzmacniaczy 100-voltowych o mocy 240W każdy.
Wzmacniacze będą posiadać 4 wejścia mikrofonowe, a oprócz wyjść głośnikowych, będą
posiadać 1 wyjście liniowe.
Dodatkowo przewiduje się zastosowanie dwóch głośników ściennych nisko-omowych o
impedancji 8Ω i czułości 92 dB (1W, 1m). Głośniki zostaną zainstalowane po lewej i
prawej stronie zestawu tablic.
Głośniki ścienne będą zasilane ze wzmacniacza 2-kanałowego o mocy 170W na kanał
przy obciążeniu 8Ω.
W sali przewidziano zastosowanie 2 przyłączy stołowych wyposażonych w gniazda HDMI,
VGA, audio, LAN oraz 230V. Do przyłączy będzie można podłączyć dowolne urządzenie
źródłowe (laptop, wizualizer, odtwarzacz BluRay/DVD, odtwarzacz audio), a następnie
przesłać sygnał audio i/lub video z urządzenia do projektorów i/lub do systemu
nagłośnienia sali.
Ponadto, jako źródła dźwięku wykorzystane zostaną 2 mikrofony bezprzewodowe
doręczneShure PG288/PG58, a także 2 mikrofony na gęsiej szyi Shure MX412/N.
Do zarządzania sygnałami audio-video oraz sterowania urządzeniami zaprojektowano
matrycę wielofunkcyjną, będącą połączeniem matrycy przełącznika sygnałów audio-video,
skalera video, oraz procesora sterującego. Do matrycy zostaną doprowadzone sygnały
audio oraz video z przyłączy, co umożliwi szybkie przełączanie sygnałów z dowolnego
źródła na projektory. Wyjścia audio z matrycy zostaną wysłane do procesora
audio/miksera. Źródła video wprowadzone do matrycy wielofunkcyjnej zostaną
wyskalowane do rozdzielczości natywnej projektora. Sygnał wyjściowy video z matrycy
zostanie przesłany do projektorów za pomocą przewodu UTP kat. 6, co umożliwi
przesłanie sygnału na dużą odległość bez straty jakości obrazu. Przy projektorach video
zaprojektowano odbiornik konwertujący sygnał z medium w postaci przewodu UTP kat. 6
na przewód HDMI.
5
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
Oprócz sygnałów z wyjść matrycy wielofunkcyjnej, na wejścia procesora audio/miksera
zostaną podane również sygnały ze wszystkich mikrofonów. Konfiguracja taka umożliwi
zmiksowanie ze sobą dowolnych sygnałów audio wchodzących do matrycy i przekazanie
obrobionego sygnału audio do wzmacniaczy odpowiedzialnych za nagłośnienie sali.
Dodatkowo, jeden z sygnałów wyjściowych matrycy zostanie przekazany do systemu
wspomagania niedosłyszących. Procesor audio będzie posiadać funkcję eliminacji echa
akustycznego, pozwalającą na usunięcie niepożądanych sprzężeń mikrofonowych.
Interfejs użytkownika stanowić będzie panel dotykowy (przenośny lub wbudowany w
katedrę) o przekątnej ekranu 9”. Z poziomu panelu możliwe będzie wykonywanie
wszystkich funkcji systemu AV, czyli min. zmiany źródła video, zmiany źródła audio,
opuszczenie ekranu, włączenie projektora, zwiększenie poziomu głośności, ustawienia
miksowania sygnałów audio.
Planowane jest zintegrowanie systemu sterowania audio-video z istniejącym już na auli
systemem oświetlenia w standardzie DALI.
Dodatkowo, do realizacji prostych funkcji systemu przewidziano montaż klawiatury
7-przyciskowej, kompatybilnej z matrycą wielofunkcyjną (lokalizacja przy wejściu głównym
do auli).
Wszystkie urządzenia będą zamontowane w szafie teletechnicznej
rozmiaru 36U.
typu RACK 19”
3.2. Zasilanie urządzeń.
Urządzenia Audio-Video dla Sali Audytoryjnej 0.3 będą zasilane z szafy teletechnicznej
typu RACK 19”, która będzie zasilana z piętrowej tablicy TK.
Nie przewiduje się zastosowania lokalnego zasilacza UPS.
6
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
4. Wymagania techniczne dla urządzeń.
4.1. Projektor.
Wymagana funkcjonalność:
 Wysoka jasność - dla najlepszej jakości obrazu w jasnych pomieszczeniach.
 Minimalne koszty użytkowania
 Doskonała łączność - dzięki nowoczesnemu interfejsowi Display Port oraz innym
analogowym i cyfrowym złączom.
 Prosta prezentacja - poprzez LAN bez komputera
Minimalne parametry techniczne:









Matryca obrazu 3 x LCD
Jasność: min. 5000 ANSI Lm
Kontrast: 2000:1
Lampa o mocy 330W UHP
Rozdzielczość: min. 1920x1200 pikseli
Złącza: LAN, WiFi, 2x HDMI, 2x USB, 2x VGA (D-sub 15-pin), S-Video, RS-232
Pilot bezprzewodowy
Wymagany Lens Shift (pionowy +0.5 max/-0.1 max, poziomy ± 0.3 max.)
Współczynnik projekcji 1.5-3.02:1
4.2. Ekran elektryczny.
Wymagana funkcjonalność:






System instalacji ekranu dostosowany do rodzaju sufitu podwieszonego
Wyprowadzenie powierzchni projekcyjnej z przodu obudowy
Funkcja automatycznego zatrzymywania zwijania/rozwijania tkaniny
Formaty obrazu 1:1, 4:3, 16:9 lub 16:10
System zdalnego sterowania na podczerwień
Rozszerzona 5-letnia gwarancja na silnik elektryczny
Minimalne parametry techniczne:
 Format obrazu: 16:10
 Rozmiar: 300 x 170
7
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
4.3. Skaler/switcher.
Wymagana funkcjonalność:
 szybkie przełączanie sygnałów z dowolnego źródła na projektory – matryca 10x4
 wyskalowanie źródła video do rozdzielczości natywnej projektora
 możliwość zmiksowania ze sobą dowolnych sygnałów audio i przesłanie
obrobionego sygnału audio do wzmacniaczy
Minimalne parametry techniczne:
 4 wejścia DVI wielkoformatowe zdolne przyjąć sygnały RGB, DVI, S-video
Composite
 6 wejść HDMI/HDCP
 8 wejść audio analog
 4 wyjścia HDMI
 4 wyjścia audio analog
 Port Ethernet
 Wbudowane 6 portów dwukierunkowych RS232
 Wbudowane 8 złączy I/O
 Wbudowane 8 portów wyjściowych podczerwieni
 2 wyjścia do transmisji sygnałów AV za pomocą przewodu UTP Kat6 RJ45
 2 wejścia mikrofonowe: gating, kompresor, ducking
 Wbudowany wzmacniacz 2x25W
4.4. Procesor audio/mikser.
Wymagana funkcjonalność:




Udoskonalona komunikacja 2-stronna (duplex)
Redukcja szumów najnowszej generacji
Pasmo 20 Hz – 22 kHz
Automatyczne strojenie i kontrola poziomu dźwięku (AGC)
Minimalne parametry techniczne:










Pasmo przenoszenia: 20 Hz to 22kHz ±1dB
szumy (EIN): -126 dBu, 22 kHz BW,
THD+N: <0.02%
Zakres dynamiki: 100 dB
przesłuchy <-91 dB re 20 dBu @ 20 kHz
porty: LAN, USB, RS-232
12 wejść audio, 12 wyjść audio
Zdalne zarządzanie Ethernet/RS232
32 programy domyślne
Układy redukcji szumu nowej generacji
8
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
4.5. Wzmacniacz.
Minimalne parametry techniczne:






Technologia: 100V
Moc całkowita: 240 W,
Wyjście liniowe pre-amp
Regulacja wzmocnienia
Wejście AUX
Pasmo przenoszenia: 50 Hz – 20 kHz
4.6. Wzmacniacz stereo.
Minimalne parametry techniczne:





Liczba kanałów: 2
Moc całkowita: 2 x 170 W / 8 ohm,
Stosunek S/N: 100dB
Liczba wejść 2, kontrola poziomu sygnału wejściowego
Pasmo przenoszenia: 20 Hz – 20 kHz
4.7. Panel dotykowy.
Wymagana funkcjonalność:












Panel bezprzewodowy Wi-Fi 802.11 a/b/g
Aktywna matryca kolorowa TFT 9”, format 16:9
Rozdzielczość: 800 x 480 pixeli z nakładką antyodblaskową
Wbudowany mikrofon VOIP
128 MB SDRAM / 256 CompactFlash Memory
Motion sensor
Jasność: 400 nits
Kontrast: 900:1
Kolory: 16,7mln (24-bit)
Wbudowane 4 przyciski twarde programowalne
Głośnik
Zasilacz 12V DC
4.8. Głośniki przyekranowe.
Minimalne parametry:







Głośnik LF: 8”
Głośnik HF: 1” hard-dome tweeter
Podział pasma zwrotnicy: 2,5 kHz
Moc: 180W (ciągła), 60W (szum różowy), 60W (wersja 70V)
Czułość (1W, 1m): 93 dB SPL
Kąt propagacji: 110° H x 100° V&80° H x 80° V
Kolor: czarny
9
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
5. Zestawienie podstawowych elementów systemu.
L.p
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Nazwa urządzenia
Projektor z obiektywem
Uchwyt projektora
Ekran elektryczny
Moduł sterowania ekranu
Skaler/switcher/ mikser/wzmacniacz
zintegrowany z procesorem sterującym i
wyjściami transmisji sygnału AV
Odbiornik transmisji sygnału AV
Procesor audio/mikser
Wzmacniacz
Wzmacniacz stereo
Głośniki przyekranowe
Rozdzielacz VGA
Odtwarzacz BluRay/DVD
Klawiatura sterująca
Panel dotykowy 9” bezprzewodowy
Przyłącze katedry
Szafa 36U 600x600, kompletna
10
Ilość
J.miary
2
2
2
2
szt.
szt.
szt.
szt.
1
szt.
2
1
2
1
2
2
1
1
1
2
1
szt.
szt.
szt.
szt.
szt.
szt.
kpl.
szt.
szt.
kpl.
kpl.
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
6. Postanowienia końcowe.
1. Przed przystąpieniem do realizacji należy dokonać pomiarów pomieszczeń
i lokalizacji zasilania sprzętu/urządzeń.
2. Dostarczane sprzęty/urządzenia, zgodnie z obowiązującymi przepisami muszą
posiadać
odpowiednie
atesty
dotyczące
gotowych
wyrobów
jak
i materiałów/komponentów, z których będą wykonane.
3. Sprzęt/urządzenia mają posiadać oznakowanie „CE”, świadczące o spełnieniu
wymogów UE.
4. Instalację należy wykonać zgodnie z obowiązującymi normami PN/T i PN/E. PN-T04499, PN-IEC-60364, PN-T-60914
5. Wszystkie prace montażowe wykonać zgodnie z obowiązującymi przepisami
i normami oraz instrukcjami DTR urządzeń.
6. Po zakończeniu robót wykonawca zobowiązany jest przekazać kompletne instrukcje
obsługi i konserwacji dla wszystkich instalacji.
7. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemów.
11
Wydział Zarządzania AGH w Krakowie, ul.Gramatyka 10
Audio-Video (aula 0.3) – Dokumentacja techniczna, opis przedmiotu zamówienia
Spis rysunków.
Grupa
AV-aula
AV-aula
Numer rysunku
01
02
Rewizja
1
1
Opis
AV aula 0.3 – schemat blokowy.
AV aula 0.3 – rzut i rozmieszczenie elementów.
12
