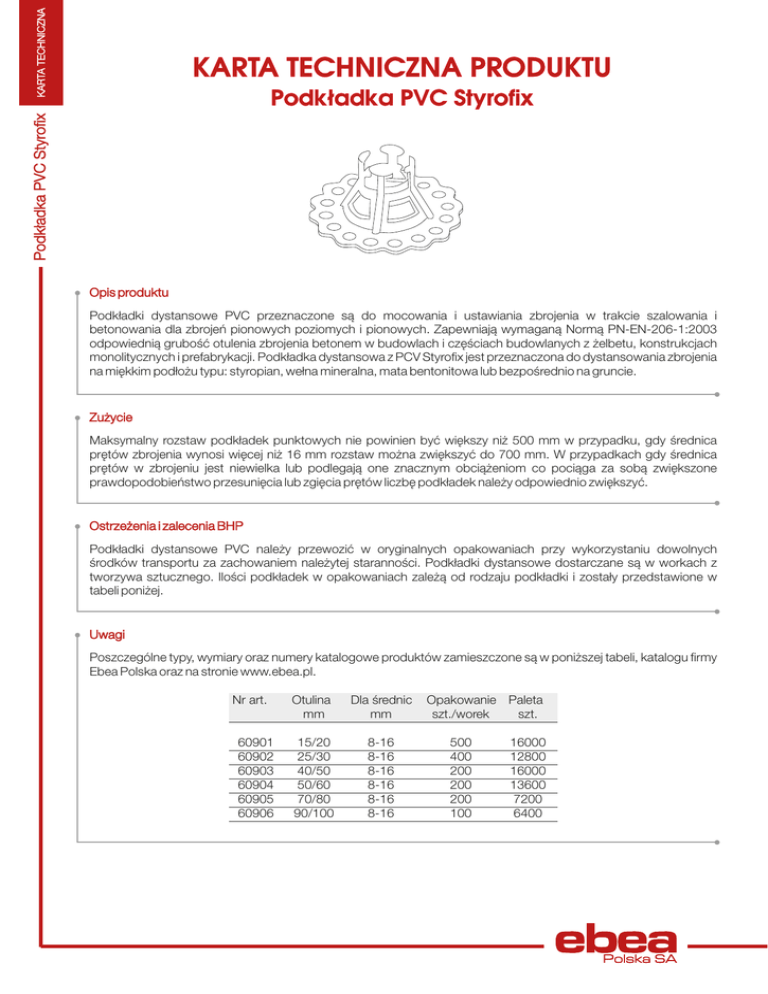

KARTA TECHNICZNA
KARTA TECHNICZNA PRODUKTU
Podkładka PVC Styrofix
Podk³adka PVC Styrofix
Opis produktu
Podkładki dystansowe PVC przeznaczone są do mocowania i ustawiania zbrojenia w trakcie szalowania i
betonowania dla zbrojeń pionowych poziomych i pionowych. Zapewniają wymaganą Normą PN-EN-206-1:2003
odpowiednią grubość otulenia zbrojenia betonem w budowlach i częściach budowlanych z żelbetu, konstrukcjach
monolitycznych i prefabrykacji. Podkładka dystansowa z PCV Styrofix jest przeznaczona do dystansowania zbrojenia
na miękkim podłożu typu: styropian, wełna mineralna, mata bentonitowa lub bezpośrednio na gruncie.
Zużycie
Maksymalny rozstaw podkładek punktowych nie powinien być większy niż 500 mm w przypadku, gdy średnica
prętów zbrojenia wynosi więcej niż 16 mm rozstaw można zwiększyć do 700 mm. W przypadkach gdy średnica
prętów w zbrojeniu jest niewielka lub podlegają one znacznym obciążeniom co pociąga za sobą zwiększone
prawdopodobieństwo przesunięcia lub zgięcia prętów liczbę podkładek należy odpowiednio zwiększyć.
Ostrzeżenia i zalecenia BHP
Podkładki dystansowe PVC należy przewozić w oryginalnych opakowaniach przy wykorzystaniu dowolnych
środków transportu za zachowaniem należytej staranności. Podkładki dystansowe dostarczane są w workach z
tworzywa sztucznego. Ilości podkładek w opakowaniach zależą od rodzaju podkładki i zostały przedstawione w
tabeli poniżej.
Uwagi
Poszczególne typy, wymiary oraz numery katalogowe produktów zamieszczone są w poniższej tabeli, katalogu firmy
Ebea Polska oraz na stronie www.ebea.pl.
Nr art.
60901
60902
60903
60904
60905
60906
Otulina
mm
Dla średnic
mm
15/20
25/30
40/50
50/60
70/80
90/100
8-16
8-16
8-16
8-16
8-16
8-16
Opakowanie Paleta
szt./worek
szt.
500
400
200
200
200
100
16000
12800
16000
13600
7200
6400
