UPONOR OZC - INOWROC2.OZD - tab

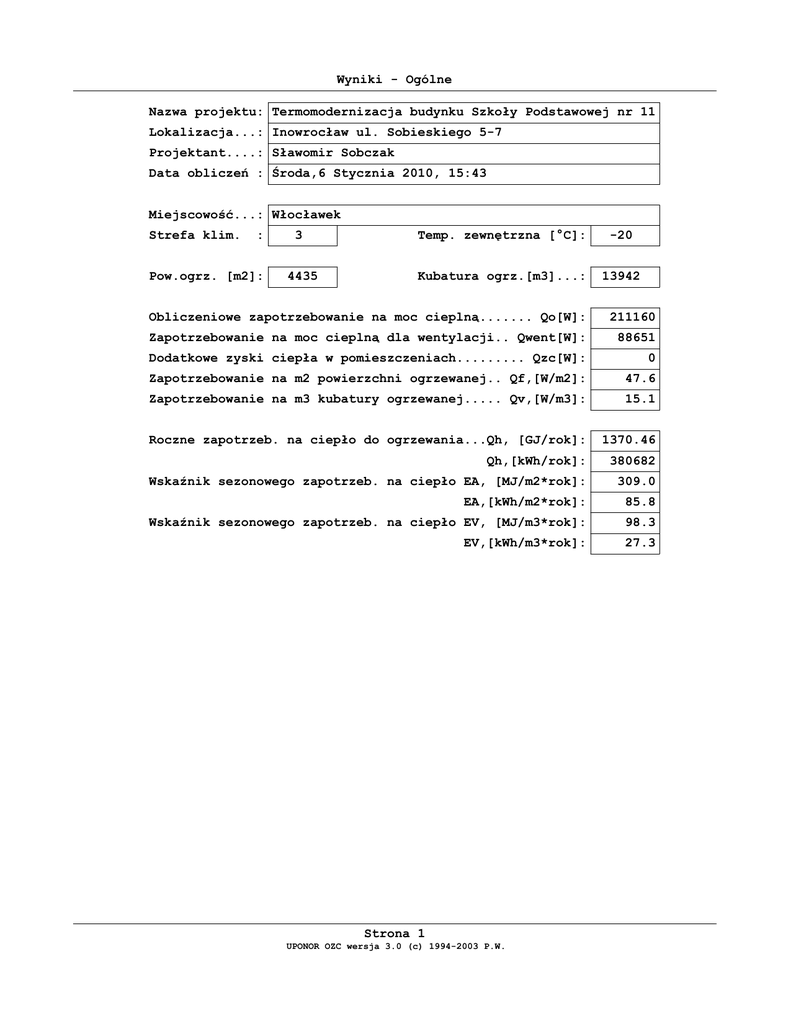

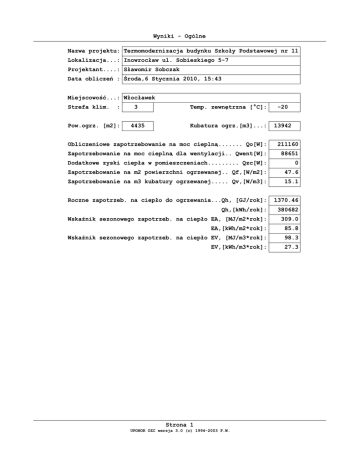

Wyniki - Ogólne
Nazwa projektu: Termomodernizacja budynku Szkoły Podstawowej nr 11
Lokalizacja...: Inowrocław ul. Sobieskiego 5-7
Projektant....: Sławomir Sobczak
Data obliczeń : Środa,6 Stycznia 2010, 15:43
Miejscowość...: Włocławek
Strefa klim.
:
Pow.ogrz. [m2]:
3
Temp. zewnętrzna [°C]:
-20
4435
Kubatura ogrz.[m3]...:
13942
Obliczeniowe zapotrzebowanie na moc cieplną....... Qo[W]:
211160
Zapotrzebowanie na moc cieplną dla wentylacji.. Qwent[W]:
88651
Dodatkowe zyski ciepła w pomieszczeniach......... Qzc[W]:
0
Zapotrzebowanie na m2 powierzchni ogrzewanej.. Qf,[W/m2]:
47.6
Zapotrzebowanie na m3 kubatury ogrzewanej..... Qv,[W/m3]:
15.1
Roczne zapotrzeb. na ciepło do ogrzewania...Qh, [GJ/rok]:
1370.46
Qh,[kWh/rok]:
380682
Wskaźnik sezonowego zapotrzeb. na ciepło EA, [MJ/m2*rok]:
309.0
EA,[kWh/m2*rok]:
85.8
Wskaźnik sezonowego zapotrzeb. na ciepło EV, [MJ/m3*rok]:
98.3
EV,[kWh/m3*rok]:
27.3
Strona 1
UPONOR OZC wersja 3.0 (c) 1994-2003 P.W.
Wyniki - Bilans sezonowego zuŜycia energii cieplnej
Miesiąc
Qz
Qw
Qg
Qa
GJ/rok
GJ/rok
GJ/rok
GJ/rok
Qsw
Qi
GJ/rok
GJ/rok
GJ/rok
6.72
0.00
0.00
17.62 0.480
10.62
26.58
6.48
Październik
67.43
0.00
0.00
176.78 0.693
42.19
164.79
100.84
Listopad
89.13
0.00
0.00
233.67 0.835
19.51
159.47
173.29
Grudzień
113.48
0.00
0.00
297.51 0.901
12.92
164.79
250.87
Styczeń
126.63
0.00
0.00
332.00 0.919
18.08
164.79
290.66
Luty
111.90
0.00
0.00
293.38 0.890
35.07
148.84
241.68
Marzec
104.16
0.00
0.00
273.07 0.813
60.26
164.79
194.28
73.21
0.00
0.00
191.94 0.674
77.29
159.47
105.65
7.34
0.00
0.00
19.24 0.459
16.70
26.58
6.72
700.00
0.00
0.00 1835.20 0.791
Wrzesień
Kwiecień
Maj
W sezonie
Eta
Qh
292.64 1180.10 1370.46
Energia cieplna [GJ]
Łączny bilans energii cieplnej w sezonie grzewczym
2 000
1 900
1 800
1 700
1 600
1 500
1 400
1 300
1 200
1 100
1 000
900
800
700
600
500
400
300
200
100
0
-100
-200
-300
-400
-500
-600
-700
-800
-900
-1 000
-1 100
-1 200
-1 300
1 835,2
1 370,5
700
0
0
-292,6
-1 180,1
Qz
Qw
Qg
Qa
Strona 2
Qsw
Qi
Qh
Wyniki - Zestawienie sezonowych strat energii cieplnej
Opis
GJ/rok
Drzwi zewnętrzne
kWh/rok
%
21.55
5985
0.8
342.31
95087
13.5
Dach
52.54
14595
2.1
Stropodach niewentylowany
23.55
6541
0.9
Stropodach wentylowany
31.03
8619
1.2
229.02
63616
9.0
Ciepło na wentylację .......
1835.20
509779
72.4
Razem ......................
2535.20
704222 100.0
Okno (świetlik) zewnętrzne
Ściana zewnętrzna
Szczegółowe zestawienie strat energii cieplnej
Wentylacja 72,4 %
Ściana zewnętrzna 9 %
Stropodach wentylowany 1,2 %
Stropodach niewentylowany 0,9 %
Dach 2,1 %
Okno (świetlik) zewnętrzne 13,5 %
Drzwi zewnętrzne 0,8 %
72,4 % Wentylacja
0,9 % Stropodach niewentylowany
0,8 % Drzwi zewnętrzne
1,2 % Stropodach wentylowany
13,5 % Okno (świetlik) zewnętrzne
9 % Ściana zewnętrzna
Strona 3
2,1 % Dach
Wyniki - Zestawienie sezonowych zysków energii cieplnej
Opis
GJ/rok
kWh/rok
%
Zyski od słońca .................
292.64
81289
19.9
Zyski od ludzi ..................
748.05
207792
50.8
Zyski od ciepłej wody ...........
198.04
55012
13.4
Zyski od gotowania ..............
111.82
31062
7.6
Zyski od oświetlenia ............
25.61
7113
1.7
Zyski od urządzeń elektrycznych .
96.58
26826
6.6
Razem ...........................
1472.74
409094 100.0
Szczegółowe zestawienie zysków energii cieplnej
Zyski od ciepłej wody 13,4%
Zyski od gotowania 7,6%
Zyski od słońca 19,9%
Zyski od urządzeń
elektrycznych 6,6%
Zyski od oświetlenia 1,7%
Zyski od ludzi 50,8%
1,7% Zyski od oświetlenia
13,4% Zyski od ciepłej wody
6,6% Zyski od urządzeń elektrycznych
19,9% Zyski od słońca
Strona 4
7,6% Zyski od gotowania
50,8% Zyski od ludzi
Wyniki - Zestawienie przegród
Symbol
DACH DOB
Opis przegrody
stropodach wentylowany nad dobudową
k
F
Qp
Qsw
W/m2K
m2
W
GJ/rok
0.211
430.0
3629
DACH S I Ł stropodach niewentyl sali gim i łącznika
0.219
282.0
2471
DACH SZ
dach budynku głównego
0.193
796.0
6145
DZ NOWE
drzwi nowe
1.500
18.0
1080
6.36
DZ STARE
drzwi stare
1.500
24.0
1440
9.13
OKNO NOWE
okna nowe
1.500
448.0
26880
172.32
OKNO STARE okna stare
1.100
299.0
13156
104.84
PG
podłoga na gruncie
0.534
1383.0
29541
STR. ŁĄCZ
strop łącznika
0.215
33.0
284
SZ
ściany zewnętrzne
0.226
2428.0
26785
0.248
424.0
5053
SZ PRZY GR ściana zewn. przy gruncie
Strona 5
G
