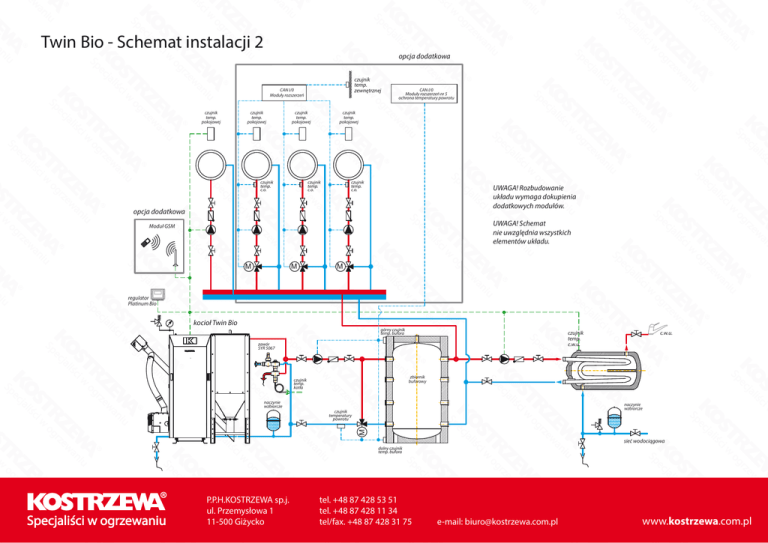

Twin Bio - Schemat instalacji 2

Twin Bio - Schemat instalacji 2
opcja dodatkowa
czujnik
temp.
zewnętrznej
CAN I/0
Moduły rozszerzeń
czujnik
temp.
pokojowej
czujnik
temp.
pokojowej
czujnik
temp.
pokojowej
czujnik
temp.
pokojowej
czujnik
temp.
c.o.
czujnik
temp.
c.o.
czujnik
temp.
c.o.
CAN I/0
Moduły rozszerzeń nr 5
ochrona temperatury powrotu
UWAGA! Rozbudowanie
układu wymaga dokupienia
dodatkowych modułów.
opcja dodatkowa
UWAGA! Schemat
nie uwzględnia wszystkich
elementów układu.
Moduł GSM
M
M
M
regulator
Platinum Bio
kocioł Twin Bio
górny czujnik
temp. bufora
zbiornik
buforowy
czujnik
temp.
kotła
naczynie
wzbiorcze
czujnik
temperatury
powrotu
M
naczynie
wzbiorcze
c.w.u.
czujnik
temp.
c.w.u.
zawór
SYR 5067
sieć wodociągowa
dolny czujnik
temp. bufora
