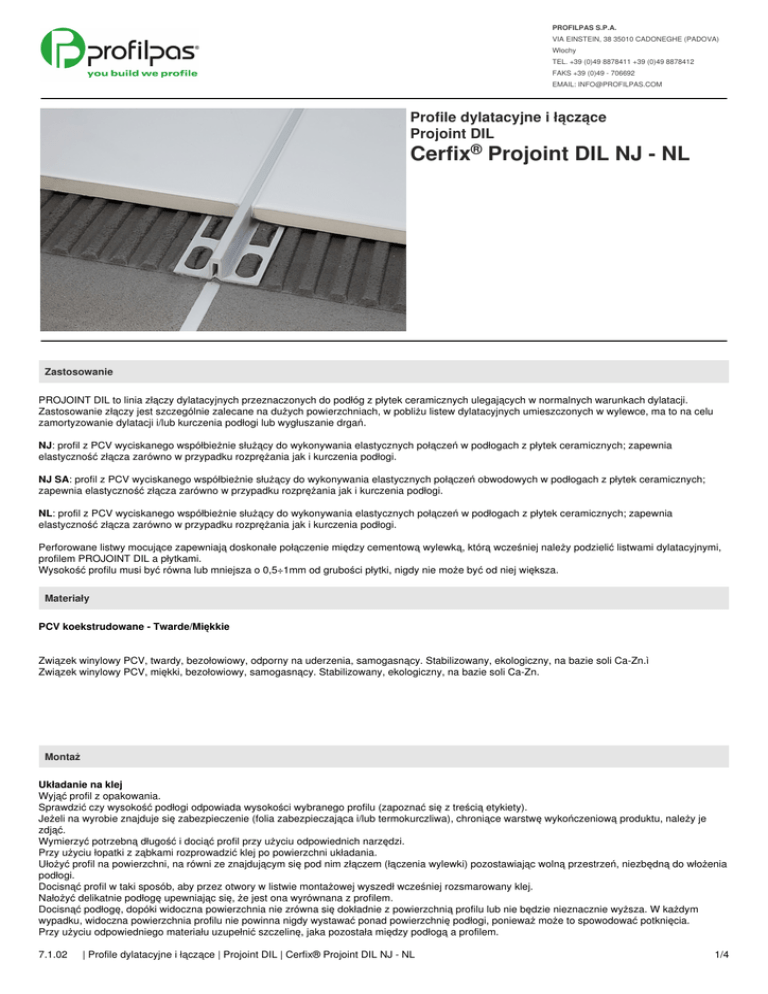

Cerfix® Projoint DIL NJ - NL

PROFILPAS S.P.A.
VIA EINSTEIN, 38 35010 CADONEGHE (PADOVA)
Włochy
TEL. +39 (0)49 8878411 +39 (0)49 8878412
FAKS +39 (0)49 - 706692
EMAIL: [email protected]
Profile dylatacyjne i łączące
Projoint DIL
Cerfix® Projoint DIL
NJ - NL
Zastosowanie
PROJOINT DIL to linia złączy dylatacyjnych przeznaczonych do podłóg z płytek ceramicznych ulegających w normalnych warunkach dylatacji.
Zastosowanie złączy jest szczególnie zalecane na dużych powierzchniach, w pobliżu listew dylatacyjnych umieszczonych w wylewce, ma to na celu
zamortyzowanie dylatacji i/lub kurczenia podłogi lub wygłuszanie drgań.
NJ: profil z PCV wyciskanego współbieżnie służący do wykonywania elastycznych połączeń w podłogach z płytek ceramicznych; zapewnia
elastyczność złącza zarówno w przypadku rozprężania jak i kurczenia podłogi.
NJ SA: profil z PCV wyciskanego współbieżnie służący do wykonywania elastycznych połączeń obwodowych w podłogach z płytek ceramicznych;
zapewnia elastyczność złącza zarówno w przypadku rozprężania jak i kurczenia podłogi.
NL: profil z PCV wyciskanego współbieżnie służący do wykonywania elastycznych połączeń w podłogach z płytek ceramicznych; zapewnia
elastyczność złącza zarówno w przypadku rozprężania jak i kurczenia podłogi.
Perforowane listwy mocujące zapewniają doskonałe połączenie między cementową wylewką, którą wcześniej należy podzielić listwami dylatacyjnymi,
profilem PROJOINT DIL a płytkami.
Wysokość profilu musi być równa lub mniejsza o 0,5÷1mm od grubości płytki, nigdy nie może być od niej większa.
Materiały
PCV koekstrudowane - Twarde/Miękkie
Związek winylowy PCV, twardy, bezołowiowy, odporny na uderzenia, samogasnący. Stabilizowany, ekologiczny, na bazie soli Ca-Zn.ì
Związek winylowy PCV, miękki, bezołowiowy, samogasnący. Stabilizowany, ekologiczny, na bazie soli Ca-Zn.
Montaż
Układanie na klej
Wyjąć profil z opakowania.
Sprawdzić czy wysokość podłogi odpowiada wysokości wybranego profilu (zapoznać się z treścią etykiety).
Jeżeli na wyrobie znajduje się zabezpieczenie (folia zabezpieczająca i/lub termokurczliwa), chroniące warstwę wykończeniową produktu, należy je
zdjąć.
Wymierzyć potrzebną długość i dociąć profil przy użyciu odpowiednich narzędzi.
Przy użyciu łopatki z ząbkami rozprowadzić klej po powierzchni układania.
Ułożyć profil na powierzchni, na równi ze znajdującym się pod nim złączem (łączenia wylewki) pozostawiając wolną przestrzeń, niezbędną do włożenia
podłogi.
Docisnąć profil w taki sposób, aby przez otwory w listwie montażowej wyszedł wcześniej rozsmarowany klej.
Nałożyć delikatnie podłogę upewniając się, że jest ona wyrównana z profilem.
Docisnąć podłogę, dopóki widoczna powierzchnia nie zrówna się dokładnie z powierzchnią profilu lub nie będzie nieznacznie wyższa. W każdym
wypadku, widoczna powierzchnia profilu nie powinna nigdy wystawać ponad powierzchnię podłogi, ponieważ może to spowodować potknięcia.
Przy użyciu odpowiedniego materiału uzupełnić szczelinę, jaka pozostała między podłogą a profilem.
7.1.02
| Profile dylatacyjne i łączące | Projoint DIL | Cerfix® Projoint DIL NJ - NL
1/4
W ciągu 10 minut dokładnie oczyścić z nadmiaru fugi, kleju, rozpuszczalników itp., używając w tym celu miękkiej gąbki i wody.
Układanie na klej (NJ/SA)
Wyjąć profil z opakowania.
Sprawdzić czy wysokość podłogi odpowiada wysokości wybranego profilu (zapoznać się z treścią etykiety).
Jeżeli na wyrobie znajduje się zabezpieczenie (folia zabezpieczająca i/lub termokurczliwa), chroniące warstwę wykończeniową produktu, należy je
zdjąć.
Wymierzyć potrzebną długość i dociąć profil przy użyciu odpowiednich narzędzi.
Przy użyciu łopatki z ząbkami rozprowadzić klej po powierzchni układania.
Ułożyć profil na powierzchni, na równi ze znajdującym się pod nim złączem (łączenia wylewki), wyrównując do wyłożonej powierzchni i pozostawiając
wolną przestrzeń, niezbędną do włożenia podłogi.
Docisnąć profil w taki sposób, aby przez otwory w listwie montażowej wyszedł wcześniej rozsmarowany klej.
Nałożyć delikatnie podłogę upewniając się, że jest ona wyrównana z profilem.
Docisnąć podłogę, dopóki widoczna powierzchnia nie zrówna się dokładnie z powierzchnią profilu lub nie będzie nieznacznie wyższa. W każdym
wypadku, widoczna powierzchnia profilu nie powinna nigdy wystawać ponad powierzchnię podłogi, ponieważ może to spowodować potknięcia.
Przy użyciu odpowiedniego materiału uzupełnić szczelinę, jaka pozostała między podłogą a profilem.
W ciągu 10 minut dokładnie oczyścić z nadmiaru fugi, kleju, rozpuszczalników itp., używając w tym celu miękkiej gąbki i wody.
Konserwacja i pielęgnacja
PVC
Nie wymaga specjalnych czynności konserwacyjnych: proste do utrzymania przy użyciu bezbarwnego alkoholu lub zwykłych środków czyszczących
rozcieńczonych z wodą, pod warunkiem, ze nie będą one oparte na związkach kwaśnych. Do ostatniego płukania należy używać czystej wody.
Używać gąbek lub delikatnych ściereczek, aby nie dopuścić do powstawania zarysowań powierzchni.
POSTĘPOWANIE W PRZYPADKU POŻARU
Do gaszenia pożaru należy stosować produkty chemiczne, suchy piasek lub stałe substancje gaszące.
UWAGI Postępować ostrożnie z profilami, stosując odpowiednie rękawice zabezpieczające przed zranieniem i/lub pocięciem rąk.
Pomimo tego, że niniejsze wskazówki i zalecenia są oparte na naszym doświadczeniu, mają one charakter wyłącznie informacyjny i powinny
być potwierdzone przez wyczerpujące zastosowania praktyczne.
Profilpas uchyla się od odpowiedzialności za powstanie ewentualnych szkód osobowych i materialnych wynikających z nieodpowiedniego
użycia produktu.
Użytkownik powinien określić, czy produkt jest lub nie jest odpowiedni do użycia i jest on całkowicie odpowiedzialny za nieprawidłowe
ułożenie nawierzchni.
7.1.02
| Profile dylatacyjne i łączące | Projoint DIL | Cerfix® Projoint DIL NJ - NL
2/4
NJ
Profil
Artykuł NJ/45 NJ/45 SA
NJ/80 NJ/80 SA
NJ/100 NJ/100 SA
NJ/125 NJ/125 SA
NJ/150 NJ/150 SA
wysokość H [mm] 4.5
4.5
8
8
10
10
12.5
12.5
15
15
szerokość L [mm] 5
5
5
5
5
5
5
5
5
5
270
270
270
270
270
270
270
270
270
długość [cm] 270
PVC koestrudowane- Twarde/ Miękkie
7.1.02
RAL 7030 - Kamienno-szary
99758 99756
99752 99753
99762
99763
99772
99773
99782
99783
RAL 7035 - Jasnoszary
99757 99755
99750 99751
99760
99761
99770
99771
99780
99781
| Profile dylatacyjne i łączące | Projoint DIL | Cerfix® Projoint DIL NJ - NL
3/4
NL
Profil
Artykuł NL/80 NL/100 NL/125 NL/150 NL/200
wysokość H [mm] 8
10
12.5
15
20
szerokość L [mm] 10
10
10
10
10
270
270
270
270
99731
99741
długość [cm] 270
PVC koestrudowane- Twarde/ Miękkie
Biały
7.1.02
99702 99712
99722
RAL 7030 - Kamienno-szary
99701 99711
99721
RAL 7035 - Jasnoszary
99700 99710
99720
RAL 9005 - Czarny
99703 99713
99723
| Profile dylatacyjne i łączące | Projoint DIL | Cerfix® Projoint DIL NJ - NL
4/4
