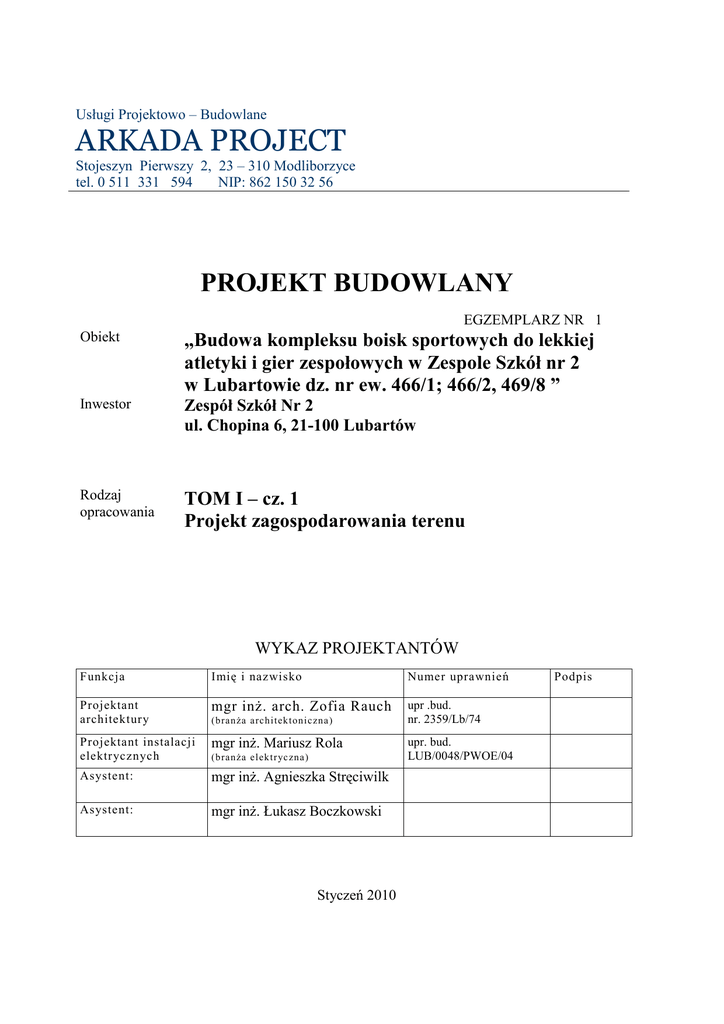

Usługi Projektowo – Budowlane
ARKADA PROJECT
Stojeszyn Pierwszy 2, 23 – 310 Modliborzyce
tel. 0 511 331 594
NIP: 862 150 32 56
PROJEKT BUDOWLANY
EGZEMPLARZ NR 1
Obiekt
„Budowa kompleksu boisk sportowych do lekkiej
atletyki i gier zespołowych w Zespole Szkół nr 2
w Lubartowie dz. nr ew. 466/1; 466/2, 469/8 ”
Inwestor
Zespół Szkół Nr 2
ul. Chopina 6, 21-100 Lubartów
Rodzaj
opracowania
TOM I – cz. 1
Projekt zagospodarowania terenu
WYKAZ PROJEKTANTÓW
Funkcja
Imię i nazwisko
Numer uprawnień
Projektant
architektury
mgr inż. arch. Zofia Rauch
upr .bud.
nr. 2359/Lb/74
Projektant instalacji
elektrycznych
mgr inż. Mariusz Rola
Asystent:
mgr inż. Agnieszka Stręciwilk
Asystent:
mgr inż. Łukasz Boczkowski
(branża architektoniczna)
(branża elektr yc zna)
Styczeń 2010
upr. bud.
LUB/0048/PWOE/04
Podpis
PROJEKT BUDOWLANY
Obiekt
„Budowa kompleksu boisk sportowych do lekkiej
atletyki i gier zespołowych w Zespole Szkół nr 2
w Lubartowie dz. nr ew. 466/1; 466/2, 469/8 ”
Inwestor
Powiat Lubartowski – Zespół Szkół Nr 2
ul. Chopina 6, 21-100 Lubartów
OŚWIADCZENIE PROJEKTANTÓW
Niżej podpisani projektanci oświadczają,
że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami
i zasadami wiedzy technicznej. (art. 20 ust. 4 PB)
Funkcja
Imię i nazwisko
Numer uprawnień
Projektant
architektury
mgr inż. arch. Zofia Rauch
upr .bud.
nr. 2359/Lb/74
Projektant instalacji
elektrycznych
mgr inż. Mariusz Rola
(branża architektoniczna)
(branża elektr yc zna)
Lipiec 2009
upr. bud.
LUB/0048/PWOE/04
Podpis
ZAWARTOŚĆ OPRACOWANIA
Tom I
cz. 1
Projekt zagospodarowania terenu
Projekt zagospodarowania terenu
1
Karta tytułowa
2
Zawartość opracowania
Oświadczenie projektantów
4
Uzgodnienia
5
Opis techniczny
6
Część rysunkowa
- projekt zagospodarowania terenu
- boisko do piłki nożnej
- boisko wielofunkcyjne
- bieżnia okólna i prosta
- rzut młotem i dyskiem
- klatka do rzutu młotem i dyskiem
- rzutnia do pchnięcia kulą
- rzutnia do rzutu oszczepem
- skocznia do skoku w dal, trójskoku i skoku o
tyczce
- skocznia do skoku wzwyż
- ogrodzenie boiska – narożnik
- ogrodzenie boiska – brama
- ogrodzenie boiska – furtka
- konstrukcja bramki do piłki nożnej
- słupki do tenisa
- stojak do koszykówki
- ulotki
Instalacje elektryczne
cz. 2
Tom II
rys. 1
rys. 2
rys. 3
rys. 4
rys. 5
rys. 6
rys. 7
rys. 8
rys. 9
rys. 10
rys.11
rys. 12
rys. 13
rys. 14
rys. 15
rys. 16
Projekt magazynu sprzętu sportowego i przystosowanie
istniejącego zaplecza sanitarnego sali gimnastycznej dla
użytkowników kompleksu boisk sportowych i do lekkiej atletyki
I OPIS TECHNICZNY
DO PROJEKTU ZAGOSPODAROWANIA TERENU
KOMPLEKSU BOISK SPORTOWYCH DO LEKKIEJ
ATLETYKI I GIER ZESPOLOWYCH W ZESPOLE SZKÓŁ NR
2 W LUBARTOWIE DZ. NR EW. 466/1, 466/2, 469/8
1. Podstawa opracowania
1.1. Umowa i uzgodnienia z Inwestorem
1.2. Mapa do celów projektowych
1.3. Aktualne przepisy i normatywy projektowania
1.4. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. z późn. zmianami.
2. Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt zagospodarowania terenu Zespołu Szkół nr 2
w Lubartowie z kompleksem boisk sportowych do gier zespołowych i urządzeń lekko
atletycznych. W zakresie opracowania jest projekt zagospodarowania terenu w skład
którego wchodzą:
1. Boisko do piłki nożnej,
2. Boisko wielofunkcyjne,
3. Trybuny,
4. Bieżnia okólna 200 m,
5. Bieżnia prostą o długości 100m,
6. Skocznia do skoku w dal i trójskoku,
7. Skocznia do skoku o tyczce,
8. Skocznia do skoku wzwyż,
9. Rzutnia do pchnięcia kulą,
10. Rzutnia do rzutu dyskiem i młotem,
11. Rzutnia do rzutu oszczepem,
12. Magazyn sprzętu sportowego - wg odrębnego opracowania.
13. Przystosowanie istniejącego zaplecza sanitarnego sali gimnastycznej dla
użytkowników kompleksu boisk sportowych i do lekkiej atletyki - wg odrębnego
opracowania.
3.
Lokalizacja i stan istniejący zagospodarowania terenu
Teren przeznaczony pod wymienione obiekty stanowi otoczenie Zespołu Szkół Nr 2
w Lubartowie i położony jest
na działkach o nr ew. 466/1, 466/2, 469/8 , przy
ul. Chopina 6 w Lubartowie.
Otoczenie Zespołu Szkół podzielone jest na 2 sektory. W sektorze I ( dz. Nr 469/8) od
ul. Chopina zlokalizowany jest Zespół Szkół, place, chodniki, parking. W sektorze II
(dz. nr. 466/1, 466/2) przylegającym do ul. Harcerskiej zlokalizowane jest trawiaste
boisko do piłki nożnej, bieżnia prosta, rzutnia do pchnięcia kulą.
Cały teren jest
ogrodzony.
W terenie przeznaczonym pod inwestycje znajdują się następujące sieci uzbrojenia
terenu:
kanalizacja sanitarna;
sieć ciepłownicza,
sieć elektryczna.
4. Projekt zagospodarowania terenu
4.1. Zagospodarowanie terenu
Projekt przewiduje zagospodarowanie terenu w miejscu istniejących urządzeń
sportowych w następujące obiekty i urządzenia sportowe:
1. boisko do piłki nożnej,
2. boisko wielofunkcyjne,
3. bieżnię okólną o dł. 200m,
4. bieżnię prostą o dł. 100m
5. skocznię do skoku w dal i trójskoku,
6. skocznia do skoku o tyczce,
7. skocznię do skoku wzwyż,
8. rzutnię do pchnięcia kulą,
9. rzutnię do rzutu oszczepem,
10. rzutnię do rzutu młotem i dyskiem,
11. trybuny,
12. magazyn sprzętu sportowego – wg odrębnego opracowania.
Usytuowanie w/w urządzeń sportowych przedstawione zostało na mapie sytuacyjno –
wysokościowej w skali 1:500.
Przewiduje się wypełnienie kompleksu trawą syntetyczną krótką o wys. 1,5cm.
Nawierzchnię bieżni oraz rozbiegów w/w urządzeń sportowych projektuje się jako
poliuretanową koloru ceglastego.
Boisko do piłki nożnej projektuje się o nawierzchni z trawy sztucznej o wys. włókna
6 cm.
Boisko wielofunkcyjne projektuje się o nawierzchni z trawy syntetycznej o wys. włókna
1,5cm.
Poszczególne elementy zagospodarowania terenu należy oddzielić od sąsiadujących
elementów terenu obrzeżami betonowymi układanymi na ławie z betonu.
4.2. Bilans terenu
1860,00
m2
2710,88
m2
2159,57
m2
2104,00
m2
Nawierzchnia z kostki - projektowana
1274,00
m2
Nawierzchnia z kostki – istniejąca
926,00
m2
Piasek
63,00
m2
Trybuny
105,75
m2
Zieleń
2193,00
m2
Nawierzchnia z trawy syntetycznej, wys. włókna 6cm
(boisko do piłki nożnej)
Nawierzchnia z trawy syntetycznej wys. 1,5cm
(boisko wielofunkcyjne, wypełnienie kompleksu)
Nawierzchnia z poliuretanu (bieżnie, rozbieg do:
skoku w dal i trójskoku, skoku wzwyż, skoku o
tyczce, rzutu oszczepem, rzutnia do pchnięcia kulą,
rzutnia do rzutu młotem i dyskiem)
Powierzchnia zabudowy (magazyn, budynek
gospodarczy, budynek szkoły)
5. Opis obiektów zagospodarowania terenu
5.1. Boisko do piłki nożnej
Projektowane boisko będzie obiektem o nawierzchni z trawy syntetycznej. Wymiary
boiska: 30 x 62 m (pole gry 26 x 56m), powierzchnia: 1860 m2. Projektuje się
podbudowę i nawierzchnię wg następujących warstw:
−
grunt rodzimy
−
warstwa odsączająca z piasku grubo lub średnioziarnistego, gr. 10cm
zagęszczonego do współczynnika Is = 1
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 4 -31,5 mm),
gr. 15 cm
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 0 –4 mm),
gr. 5 cm
−
trawa syntetyczna , wysokość włókna 6 cm
Na powierzchni boiska należy wyprofilować spadek daszkowy o wartości 0,5%.
Nawierzchnię z trawy syntetycznej należy oddzielić od sąsiadujących elementów terenu
za pomocą obrzeży betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15
z oporem.
Wyposażenie:
Bramki aluminiowe (5x2m), montowane w tulejach, siatki do bramek, ilość 2 szt.
WYMAGANIA DOTYCZĄCE NAWIERZCHNI
Jako nawierzchnię sportową przyjmuje się trawę syntetyczna o następujących
parametrach:
− włókno proste, monofilowe, wzmocnione na całej długości wtopionym rdzeniem
stabilizującym,
− grubość włókna – min. 220 mikronów
− skład chemiczny włókna – polietylen,
− wysokość włókna – 60 mm
− gęstość pęczków – min. 8 500 /m2
− gęstość włókien (ilość włókien/m2) – min. 120 000 /m2
− ciężar dtex - min. 12 000
− kolor zielony
Wymagane dokumenty dotyczące nawierzchni
− Karta techniczna
− Certyfikat FIFA 1 Star lub FIFA 2 Star
− Atest Higieniczny PZH
− Autoryzacja producenta na dany obiekt i nawierzchnię
− Wyniki
badań
specjalistycznego
laboratorium
badającego
nawierzchnie
parametrów
technicznych
sportowe, np. Sports Labs
UWAGA:
Celem
proponowanych
weryfikacji
przez
Oferentów
właściwości
nawierzchni
i
zaleca
się
żądanie
przez
Zamawiającego składania wraz z ofertą dokumentów wyżej opisanych, (podstawą
prawną żądania powyższych dokumentów jest Rozporządzenie Rady Ministrów
z dnia 19 maja 2006 w sprawie rodzajów dokumentów, jakich może żądać
zamawiający od wykonawcy, oraz form, w jakich te dokumenty mogą być
składane).
5.2.. Boisko wielofunkcyjne
Projektowane boisko wielofunkcyjne będzie obiektem o nawierzchni z trawy
syntetycznej, wys. włókna 1,5 cm. Wymiary boiska 19,10 x 32,10m , powierzchnia
613,11 m2.
Nawierzchnię i podbudowę boiska projektuje się wg następujących warstw:
−
grunt rodzimy
−
warstwa odsączająca z piasku grubo lub średnioziarnistego, gr. 10cm
zagęszczonego do współczynnika Is = 1
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 4 -31,5 mm),
gr. 15 cm
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 0 –4 mm),
gr. 5 cm
−
trawa syntetyczna , wysokość włókna 1,5cm
Boisko należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15 z oporem.
Na powierzchni boiska należy wyprofilować spadek jednostronny o wartości 0,5%.
WYMAGANIA DOTYCZĄCE NAWIERZCHNI
Jako nawierzchnię sportową przyjmuje się trawę syntetyczna o następujących
parametrach:
−
skład chemiczny włókna: polietylen
−
ciężar włókna: min. 9 000 Dtex
−
wysokość włókna: 15 mm + 5%
−
Gęstość punktów: min 52 000 / m2
−
Ciężar: min. 2700 g / m2
−
Wypełnienie: piasek kwarcowy,
−
kolor: zielony
Wymagane dokumenty dotyczące nawierzchni
− Rekomendacja techniczna ITB
− Aktualny Certyfikat ITF
− Atest Higieniczny PZH
− Autoryzacja producenta na dany obiekt i nawierzchnię
UWAGA:
Celem
proponowanych
weryfikacji
przez
Oferentów
właściwości
nawierzchni
i
parametrów
zaleca
się
technicznych
żądanie
przez
Zamawiającego składania wraz z ofertą dokumentów wyżej opisanych, (podstawą
prawną żądania powyższych dokumentów jest Rozporządzenie Rady Ministrów
z dnia 19 maja 2006 w sprawie rodzajów dokumentów, jakich może żądać
zamawiający od wykonawcy, oraz form, w jakich te dokumenty mogą być
składane).
Ogrodzenie boiska
Ogrodzenie boiska zaprojektowano jako systemowe. Słupki stalowe w rozstawie od min.
1,15m do 3,31m. W ogrodzeniu
boiska zaprojektowano bramę i furtkę. Wysokość
ogrodzenia 4m. Między słupkami w rozstawie 50cm - ściągi z linki stalowej. Na
konstrukcji rozpięta siatka pleciona, nakładana z rolki h=400cm. Fundamentowanie
słupków w stopach betonowych w otworach wierconych Ø 300 mm na głębokość 1,2 m .
Słupki
Słupki ogrodzeniowe wykonane są z rury ocynkowanej, wyprodukowanej zgodnie
z
normą
DIN/EN-ISO
10025
PN-88/H-84020,
PN-73/H-93460.
Właściwości
mechaniczne, parametry wytrzymałościowe i skład chemiczny potwierdzone atestem
producenta wg PN-EN 10204. Dla wersji OCYNK+POLIESTER po przygotowaniu
powierzchni powleka się elektrostatycznie poliestrowy lakier proszkowy. Słupki narożne
i pośrednie są zamknięte u góry kapturkami z tworzywa sztucznego. Słupki podporowe
i narożne Ø 60,0 x 2,0mm. Kolor RAL 6005 - zielony.
Siatka
Siatka
ogrodzeniowa,
pleciona-ślimakowa
wykonana
z
drutu
ocynkowanego,
wyprodukowanego zgodnie z obowiązującymi normami PN-EN, PN-67/M-80026 (lub
odpowiadającym im normami EN), o właściwościach mechanicznych i jakości
potwierdzonej świadectwem jakości. Wytrzymałość na rozciąganie Rm= 700 MPa. W
wersji powlekanej PCV w procesie produkcji drut ocynkowany bardzo ściśle powleka się
warstwą termoplastycznego i mrozoodpornego tworzywa sztucznego PCV, odpornego na
działanie promieni ultrafioletowych. Tworzywo posiadać ma świadectwo jakości,
deklaracje zgodności i atest producenta. Oczko 50x50mm, średnica drutu (przed/po
powlekaniu) = 2,0/3,2 mm. Kolor RAL 6005 - zielony.
Stopy betonowe
Beton na stopy:
mieszanka betonowa winna odpowiadać wymaganiom PN-88/B-06250 (lub
odpowiadającą jej normą EN);
klasa betonu B25;
najmniejsza dopuszczalna ilość cementu -210 kg/m3 mieszanki betonowej największa
dopuszczalna wartość stosunku wolno-cementowego (w/c) -0,75;
stopień mrozoodporności-W2;
wytrzymałość betonu wg PN-88/B-06250 (lub odpowiadającą jej normą EN);
Wyposażenie:
Koszykówka: stojak stalowy ocynkowany o wysięgniku 160cm, tablica 180 x 105,
obręcz uchylna, siateczka do obręczy, ilość 2 zestawy.
Siatkówka+ tenis: słupki stalowe montowane w tulejach z regulacją wysokości
mocowania siatki i mechanizmem naciągowym, siatka całosezonowa, ilość 1 zestaw
5.3. Bieżnia okólna wraz z bieżnią prostą
Bieżnie okólną projektuje się, jako 4-torową bieżnię o dł. 200m w połączeniu z bieżnią
prostą do biegu na 100m (każdy tor szer. 1,22m). Długość bieżni prostej wynosi
124,0m, w tym 5 m stanowiska przygotowawczego i 19 m sfera wyhamowania.
Bieżnię należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15 z oporem.
Nawierzchnię bieżni projektuje się jako sportową poliuretanowo – gumową,
przepuszczalna dla wody, do użytkowania w butach z kolcami, gr. 1,6 cm w kolorze
ceglastym. Linię torów wyznaczyć należy białymi liniami o szerokości 5cm,
malowanymi na nawierzchni poliuretanowej. Nachylenie boczne bieżni przyjęto 0,5%
natomiast całkowite pochylenie bieżni w kierunku rozbiegu nie może przekroczyć
0,1%.
Konstrukcja nawierzchni
Nawierzchnię i podbudowę bieżni projektuje się wg następujących warstw:
−
grunt rodzimy
−
warstwa odsączająca z piasku grubo lub średnioziarnistego, gr. 10cm
zagęszczonego do współczynnika Is = 1
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 4 -31,5 mm),
gr. 15 cm
−
warstwa z kruszywa łamanego stabilizowanego mechanicznie (fr 0 –4 mm),
gr. 5 cm
−
warstwa
stabilizacyjna
z
granulatu
gumowego,
kruszyw
i
lepiszcza
poliuretanowego o gr. 3,5 cm
−
nawierzchnia poliuretanowa, gr. 1,6 cm
WYMAGANIA DOTYCZĄCE NAWIERZCHNI
Nawierzchnia składa się z 2 warstw. Dolna warstwa to mieszanka granulatu
gumowego połączonego
lepiszczem poliuretanowym.. Układana jest mechanicznie,
bezspoinowo, przy pomocy rozkładarki mas poliuretanowych Grubość warstwy ok.
8 mm.
Górna warstwa składa się z granulatu EPDM połączonego lepiszczem poliuretanowym.
Układana
jest
mechanicznie,
bezspoinowo,
przy
pomocy
rozkładarki
mas
poliuretanowych. Grubość warstwy ok. 8 mm.
Wydłużenie względne przy rozciąganiu
≥ 65 %
Wytrzymałość na rozciąganie
≥0,6 MPa
Wytrzymałość na rozdzieranie
>100 N
Twardość wg metody Shore’a
55±10 Sh.A
Ścieralność
≤ 0,09 mm
Mrozoodporność:
−
oceniana przyrostem masy
≤0,80%
−
wygląd powierzchni po badaniu
bez zmian
Przyczepność do podkładu
≥ 5 MPa
Nawierzchnia powinna być przyjazna dla otoczenia i ludzi korzystających
z niej.
Wymagane dokumenty dotyczące nawierzchni:
−
Certyfikat IAAF
−
Rekomendacja ITB lub równoznaczny dokument potwierdzający,
że oferowana nawierzchnia spełnia wymagania Zamawiającego.
−
Atest Higieniczny PZH.
−
Autoryzacja producenta systemu
upoważniająca
do
ułożenia
konkretnej
nawierzchni poliuretanowej na danym obiekcie z potwierdzeniem udzielenia
gwarancji.
−
Karta techniczna systemu
−
Aktualne badania potwierdzające bezpieczeństwo ekologiczne.
−
Aktualne badania na zgodność z normą PN-EN 14877
5.4. Skocznia do skoku w dal i trójskoku
Skocznię do skoku w dal i trójskoku zaprojektowano równolegle do odcinka prostego
bieżni okólnej.
Bieżnia
Bieżnię projektuje się jako 3 torową (3 x 2m) o długości 45m zakończoną piaskownicą
o wymiarach 9 x 7 m (tor wewnętrzny stanowi rozbieg do trójskoku o dł. 56 m)
Nawierzchnia bieżni bezspoinowa, poliuretanowa – w kolorze ceglastym z podbudową
z kruszywa łamanego stabilizowanego mechanicznie, jak na bieżni okólnej. Obrzeża
ograniczone krawężnikami oporowymi 8 x 30 x 100 cm na ławie betonowej. Tory do
skoku w dal wyposażyć w belki do odbicia z drewna epoksydowanego posadowione
w odległości 1 m od zeskoczni. Tor do trójskoku wyposażyć w belkę do odbicia
posadowioną w odległości 11 m od zeskoczni.
Zeskocznia - piaskownica
Zeskocznię zaprojektowano jako dół wypełniony piaskiem i obudowany obrzeżami
drewnianymi. Elementy drewnianej skrzyni wypełnionej piaskiem należy zabezpieczyć
przeciwwilgociowo i przeciwgrzybicznie. Górne krawędzie desek, z uwagi na
bezpieczeństwo użytkowników należy wykończyć gumą.
5.5. Skocznia do skoku o tyczce
Skocznię do skoku o tyczce zaprojektowano między skocznią do skoku w dal
a trybunami.
Rozbieg o wymiarach 1,22 x 45 m zakończony zeskokiem o wymiarach 6 x 8 m na
materac sprężysty.
Rozbieg należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8x30x100 cm układanych na ławie z betonu B 15 z oporem. Dopuszczalne
nachylenie boczne rozbiegu wynosi 1% a całkowite nachylenie w kierunku rozbiegu nie
większe niż 0,1%.
Nawierzchnia
rozbiegu
bezspoinowa,
poliuretanowa
–
w
kolorze
z podbudową z kruszywa łamanego stabilizowanego mechanicznie,
ceglastym
jak na bieżni
okólnej. Rozbieg powinien być wyznaczony liniami o szerokości 5cm w kolorze
białym.
Przed zeskokiem na materac należy zamontować skrzynkę wg rysunku.
Materac zeskoku, skrzynka na tyczkę oraz stojak do skoku wzwyż i poprzeczka są
elementami systemowymi.
5.6. Skocznia do skoku wzwyż
Skocznia składa się z:
−
rozbieżni w postaci wycinka koła 180° o promieniu 20 m. o nawierzchni
poliuretanowej
−
zeskoku-materaca z pianki poliestrowej /element systemowy/ o wymiarach
3x5m
−
poprzeczki /element systemowy/
Rozbieg należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15 z oporem.
Dopuszczalne nachylenie boczne rozbiegu wynosi 1% a całkowite nachylenie
w kierunku rozbiegu nie większe niż 0,1%.
Nawierzchnia
rozbiegu
bezspoinowa,
poliuretanowa
–
w
kolorze
z podbudową z kruszywa łamanego stabilizowanego mechanicznie,
ceglastym
jak na bieżni
okólnej.
Rozbieg należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15 z oporem.
5.7. Rzutnia do pchnięcia kulą
Rzutnia do pchnięcia kulą składa się z:
−
koła o średnicy Ø 2,135 m obramowanego pierścieniem stalowym /płaskownik
6x80mm- element systemowy/z progiem drewnianym szer.11,2 cm i długości
115 cm/element systemowy/ Koło do rzutów usytuowano na nawierzchni
poliuretanowej.
Próg należy pomalować trzykrotnie farbą olejną w kolorze białym.
−
z pola rzutów w postaci wycinka koła ( kąt rzutni 34,92° ) o promieniu r=25 m,
o nawierzchni z trawy syntetycznej krótkiej ograniczonej liniami białymi o szer.
5 cm .
5.8. Rzutnia do rzutu oszczepem
Pole rzutu do rzutu oszczepem zlokalizowane zostało na płytę boiska do piłki nożnej
i bieżnie. Długość zasięgu rzutu 100m, kąt rzutni 29°.
Rozbieg o wymiarach 4,10 x 30 m pokrywa się częściowo z bieżnią prostą i powinien
być wyznaczony liniami o szerokości 5cm w kolorze białym.
Nawierzchnia
rozbiegu
bezspoinowa,
poliuretanowa
–
w
kolorze
z podbudową z kruszywa łamanego stabilizowanego mechanicznie,
ceglastym
jak na bieżni
prostej.
Wystające fragmenty rozbiegu wraz z bieżnią prostą należy oddzielić od sąsiadujących
elementów terenu za pomocą obrzeży betonowych 8 x 30 x 100cm układanych na ławie
z betonu B 15 z oporem. Dopuszczalne nachylenie boczne rozbiegu wynosi 1%
a całkowite nachylenie w kierunku rozbiegu nie większe niż 0,1%.
5.9. Rzutnia do rzutu młotem i dyskiem
Rzutnię do rzutu młotem i dyskiem zaprojektowano na płytę boiska i bieżnię okólną.
Pole rzutu jest wycinkiem kola o promieniu 90m i kącie 34, 92°.
Koło do rzutu młotem i dyskiem są elementami gotowymi.
Konstrukcja klatki chroniącej musi chronić wszystkich uczestników zawodów w tym
zawodnika wykonującego rzut.
Klatka musi zatrzymać 7,26 km młot. Zaleca się klatkę z siatką sznurową o wysokości
siatki w najniższym punkcie 7m.
Oczko siatki nie większe niż 44mm.
Wytrzymałość siatki musi być okresowo kontrolowana przez producenta (nie wystarczy
ocena wizualna).
Kształt klatki w rzucie zbliżony jest do przedłużonej litery U. Otwór w klatce szerokości
6 m redukowany jest ruchomymi panelami (bramkami) szerokości 2m i minimalnej
wysokości 9m w celu uzyskania wymaganego przepisami pola rzutu, zależnie od tego czy
zawodnik jest prawo czy lewo ręczny.
Szkic kół koncentrycznych do rzutu młotem i dyskiem wg rysunku.
5.10. Trybuny
Projektuje się 3 rzędy trybun o długości: 22 m + 25m = 47m .
Konstrukcja trybun stalowy ruszt systemowy w ocynku ogniowym z podestami z kraty
Vema - wg rozwiązń producenta.
Uskoki dla poszczególnych rzędów w 2 stopniach po 12,5 cm.
Siedziska z polipropylenu na konstrukcji wsporczej metalowej w ocynku ogniowym do
wbetonowania co ~ 2 m w stopy betonowe Ø 30 cm o głębokości 1,2 m z betonu B25.
Rozstaw osiowy siedzisk przyjęto 0,5 m co daje 94 miejsc w 1 rzędzie i po 76 miejsc
w pozostałych rzędach widowni.
Projektuje się siedziska i konstrukcję wsporczą firmy P.P.H.U. „ PROSTAR „ 61 - 361
Poznań , Starołęcka 44a.
Model siedziska WO-06 w kolorze zielonym. Wymiary wysokość oparcia 32cm,
szerokość 41 cm, głębokość 37cm.
Siedziska sportowe
wykonane są metodą
wtryskową z wysokiej jakości
stabilizowanego polipropylenu. Zastosowana bardzo mocna konstrukcja żebrowo –
wsporcza gwarantuje odporność
wykonane
na akty wandalizmu.
Tworzywo z jakiego są
wykazuje dużą odporność na niskie i wysokie temperatury, oraz
promieniowanie UV.
Posiadają wymagane atesty: trudnopalności, toksyczności,
wytrzymałościowe.
6. Ukształtowanie terenu, drogi parkingi i ciągi piesze
Projekt przewiduje wykonanie chodnika i przebudowę dojazdu do istniejącego
śmietnika z kostki betonowej gr. 8 cm. Spadek poprzeczny projektowanego chodnika
2 % natomiast spadek podłużny nie powinien być większy niż 6%.
Konstrukcja nawierzchni chodnika i dojazdu:
−
grunt rodzimy
−
warstwa z piasku średnioziarnistego gr. 5 cm
−
warstwa kruszywa łamanego stabilizowanego mechanicznie gr. 10 cm
−
podsypka piaskowa 1:4, gr. 5 cm
−
kostka betonowa gr. 8 cm
Chodnik należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
betonowych 8 x 30 x 100cm układanych na ławie z betonu B 15 z oporem.
7. Odwodnienie
Wg dokumentacji geotechnicznej w strefie przypowierzchniowej występują grunty
sprzyjające infiltracji wody w podłoże dlatego rezygnuje się z wprowadzania drenażu
wewnętrznego pod powierzchnię boisk.
8. Zagospodarowanie terenów zielonych
Zagospodarowanie terenów zielonych wg odrębnego opracowania.
9. Wpływ projektowanej inwestycji na środowisko
Projektowana inwestycja nie będzie wywierać wpływu na pogorszenie warunków
środowiska
naturalnego
oraz
nie
naruszy
interesu
osób
trzecich.
Poprawi
bezpieczeństwo i estetykę obiektu sportowego.
10. Zabezpieczenie pożarowe
Wszystkie użyte materiały budowlane powinny być niepalne lub trudnozapalne oraz
muszą posiadać świadectwa dopuszczenia do stosowania w budownictwie.
11. Uwagi końcowe
Prace remontowe należy wykonywać po akceptacji zgłoszenia robót budowlanych,
Przed wykonaniem prac należy wytyczyć istniejące uzbrojenie terenu.
Wykonawca po wykonaniu inwestycji jest zobowiązany do dostarczenia Inwestorowi
instrukcję użytkowania w oparciu o wytyczne producentów.
Zastosowane elementy na terenie inwestycji muszą posiadać aktualne certyfikaty
i dopuszczenie do zastosowania ze znakiem B oraz deklaracje zgodności.
Przed użytkowaniem Inwestor jest zobowiązany do opracowania instrukcji BHP
w odpowiedniej specjalności.
W
razie
zaistnienia
wątpliwości
bądź
stwierdzenia
rozbieżności
rozwiązań
projektowych ze stanem faktycznym wykonawca winien niezwłocznie skontaktować się
z projektantem.
Prace należy prowadzić pod nadzorem osoby posiadającej odpowiednie uprawnienia
budowlane.
Po zakończeniu prac budowlanych teren należy uporządkować.
Zarządca jest zobowiązany do dokonania okresowych kontroli stanu technicznego
elementów zagospodarowania i wyposażenia technicznego. Kontrola powinna być
dokonana przez uprawnioną osobę. W przypadkach koniecznych należy zabezpieczyć
teren przed dostępem osób trzecich i dokonać remontu.
Konkurencje sportowe powinny odbywać się przy udziale osób doświadczonych.
Należy zwrócić uwagę na przepisy związane z organizowaniem imprez masowych,
przepisami BHP oraz umożliwieniem dostępu do pomieszczeń higieniczno –
sanitarnych.
Opracowała: mgr inż. Agnieszka Stręciwilk
