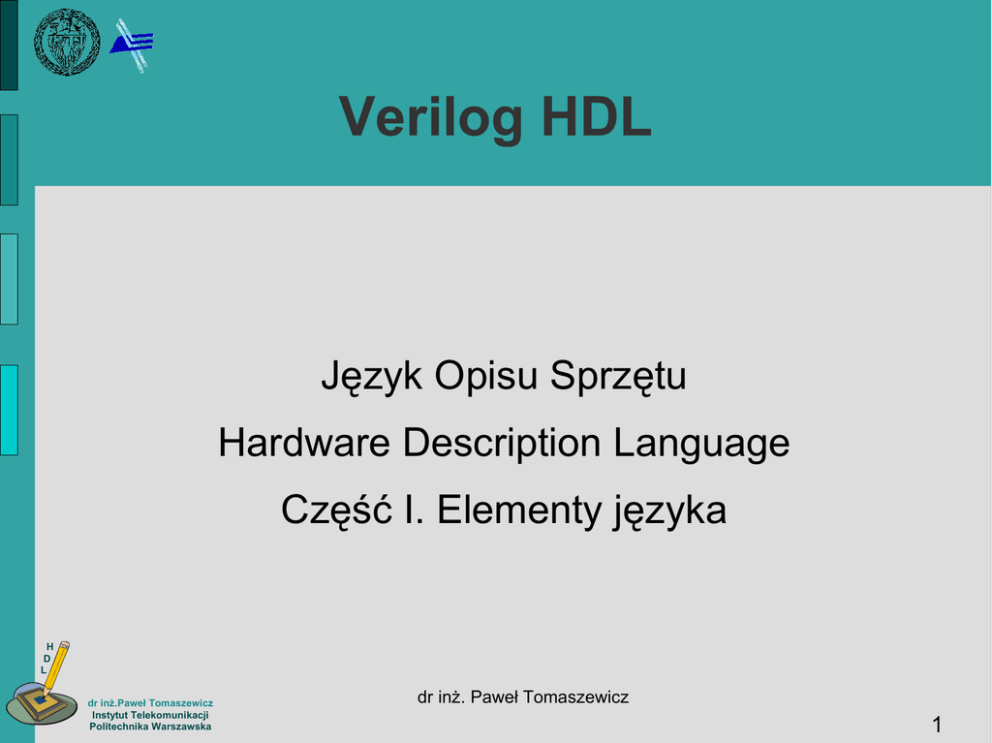

Verilog HDL
Język Opisu Sprzętu
Hardware Description Language
Część I. Elementy języka
H
D
L
dr inż.Paweł Tomaszewicz
Instytut Telekomunikacji
Politechnika Warszawska
dr inż. Paweł Tomaszewicz
1
Historia – krótko
●
●
●
●
●
H
D
L
●
Lata '80 – potrzeba stworzenia jednego języka do symulacji na
różnych poziomach opisu
Język Verilog stworzony przez Phila Moore'a w 1983-4 w
Gateway Design Automation – wykorzystuje elementy języków
Modula, Stimula, C
1989 Gateway Design Automation (i prawa do Veriloga)
przejęta przez Cadence – rok później język Verilog
upubliczniony (public domain)
1992 rozpoczęcie prac nad standaryzowaniem
12.1995 Verilog stał się międzynarodowym standardem IEEE
Std.1364-1995
2001 rozszerzenie standardu IEEE Std. 1364-2001
Ostatnie lata – Verilog stał się językiem opisu sprzętu HDL 2
●Instytut Telekomunikacji
Język Verilog
●
●
Opisuje układy cyfrowe (trwają prace nad opisem
układów analogowych)
Opis układu cyfrowego możliwy na poziomie:
– funkcjonalnym (behavioral),
– strukturalnym (przesłań międzyrejestrowych
RTL, bramkowym - gate level),
– DataFlow – równania boolowskie
H
D
L
3
Język Verilog
●
Układ cyfrowy może być opisany za pomocą:
– współbieżnych sygnałów (concurrency)
– struktury bloków (structure)
– procedur i komend (procedural statements)
– zdarzeń w czasie
H
D
L
4
Identyfikatory
●
●
●
●
●
H
D
L
●
{[A-Z], [a-z], [0-9], _, $}
Nie może zaczynać się od $ lub cyfry [0-9]
Przykłady:
shiftreg_a
4fun
busa_index
$address
error_condition
merge_ab
_bus3
n$657
Rozróżnia wielkość liter (case sensitive) myid Myid
Nazwy specjalne zaczynają się od znaku \
Przykłady: \busa+index
\-clock \a*(b+c)
\***error-condition***
\net1/\net2
\{a,b}
5
Komentarze
●
●
●
●
// komentarz do końca linii
/* komentarz
bloku
tekstu */
/* Nie można /* zagnieżdżać komentarzy*/
blokowych*/
Białe znaki są ignorowane (znak spacji, tabulacji,
nowej linii)
H
D
L
6
Liczby
[sign][size][’radix] value
H
D
L
[sign] – znak +|[size] – liczba bitów zapisana liczbą dziesiętną
['radix] – podstawa systemu liczbowego
b|B liczba dwójkowa
o|O liczba ósemkowa
d|D liczba dziesiętna
h|H liczba szesnastkowa
value – znaki określające wartość 0..9 a..f A..F x|X z|Z|?
7
Liczby (2)
●
●
H
D
L
●
Liczby bez określonej długości bitowej są
zapisywane na 32 bitach
659 // liczba dziesiętna
’h 837FF // liczba szesnastkowa
’o7460 // liczba ósemkowa
4af // błędny zapis – wymagane 'h dla liczby
szesnastkowej
Liczba bez określonej podstawy jest liczbą
dziesiętną
Nie może być znaku spacji między znakiem
apostrofu i podstawy
8
Liczby (3)
●
Liczby o określonej długości bitowej
4’b1001 // 4-bitowa liczba dwójkowa
5 ’D 3 // 5-bitowa liczba dziesiętna
3’b01x // 3-bitowa liczba dwójkowa z dowolną
wartością na najmłodszym bicie
12’hx // 12-bitowa liczba o dowolnej wartości
16’hz // 16-bitowa liczba o wysokiej impedancji
H
D
L
9
Liczby (4)
●
H
D
L
Liczby ze znakiem
– Liczby ujemne są kodowane w U2
– Liczby bez określonej długości i podstawy są
liczbami ze znakiem
– Liczby o określonej podstawie poprzedzonej
literą s|S są liczbami ze znakiem
– Liczby o określonej podstawie bez dodatkowego
znaku s|S są liczbami bez znaku
– Znak s|S nie zmienia wartości liczby a jedynie
interpretację
10
Liczby (5)
●
Przykłady liczb ze znakiem
8 ’d -6 // niedozwolone umieszczenie znaku minus
-8 ’d 6 // 8-bitowa liczba -6 zapisana w kodzie U2 –
można też zapisać -(8’d 6)
4 ’shf // 4-bitowa liczba 11112 w kodzie U2 o
wartości -1, można też zapisać -4’h 1
-4 ’sd15 // inaczej zapisana liczba -(-4’d 1), lub
00012
H
D
L
11
Liczby (6)
●
H
D
L
Automatyczne uzupełnianie
reg [11:0] a, b, c, d;
a = ’h x; // oznacza xxx – uzupełnienie x
b = ’h 3x; // oznacza 03x – uzupełnienie zerami
c = ’h z3; // oznacza zz3 – uzupełnienie z
d = ’h 0z3; // oznacza 0z3
reg [84:0] e, f, g;
e = 'h5; // oznacza {81{1'b0},4'b0101} –
uzupełnienie zerami, czyli 00...05
f = 'hx; // oznacza {85{1'hx}} – uzupełnienie x
g = 'hz; // oznacza {85{1'hz}} – uzupełnienie z
12
Liczby (7)
●
Używanie znaku podkreślenia _ w formatowaniu
liczby dla zwiększenia czytelności
27_195_000
16’b0011_0101_0001_1111
32 ’h 12ab_f001
●
Znak ? zastępuje liczbę o wysokiej impedancji
H
D
L
13
Typy danych
●
●
●
H
D
L
W urządzeniach cyfrowych typy danych reprezentują
dane zapamiętane oraz przesyłane pomiędzy
elementami
Wartości sygnałów:
0 wartość logiczna zero lub fałsz
1 wartość logiczna jeden lub prawda
x wartość logiczna nieznana
z wartość wysokiej impedancji
Rozróżnia się dwa typy danych:
– sieć (net)
– zmienna (variable)
14
Sieć – net
●
●
●
●
●
H
D
L
Sieć (net) reprezentuje fizyczne połączenia pomiędzy
elementami
Nie jest elementem pamiętającym
Wartość jest ustalana na podstawie sygnałów
zasilających
Jeżeli nie ma połączenia zasilającego, to jest w stanie
wysokiej impedancji
Typy sieci:
– wire, tri – węzeł, węzeł trójstanowy
– supply0, supply1 – stała wartość logiczna
– wand, wor – iloczyn, suma na drucie (brak
implementacji w układach reprogramowalnych) 15
Sieć – przykład
●
Wartość sygnału Y jest automatycznie wyznaczana
jeżeli zmieni się wartość sygnału A lub B
wire Y;
assign Y = A & B;
wand Y;
assign Y = A;
assign Y = B;
// nie realizowane
w kompilatorach fpga
wor Y;
assign Y = A;
assign Y = B;
// nie realizowane
w kompilatorach fpga
tri Y;
assign Y = (B) ? A : z;
H
D
L
16
Zmienna – variable
●
●
●
●
●
H
D
L
Zmienna jest abstrakcyjnym elementem pamiętającym
wartość do czasu następnej zmiany
W układzie cyfrowym zmienna realizowana jest jako
przerzutnik
Typy zmiennych: reg, integer (real – brak obsługi)
Zmienne inicjowane są wartością nieznaną x
Przykład: reg A, C; // deklaracja
// przypisania są wewnątrz procesu
A = 1;
C = A; // C ma wartość logiczną 1
A = 0; // C ma wciąż 1
C = 0; // C ma teraz wartość 0
17
Wektory
●
●
●
●
H
D
L
●
Zmienna lub sieć bez zadeklarowanego zakresu jest
skalarem – wektorem o długości jednego bitu
Deklaracja szyny danych
wire [3:0] busA;
reg [1:4] busB;
reg [1:0] busC;
Liczba po lewej stronie zakresu określa najbardziej
znaczący bit MSB
Wektor traktowany jako wartość bez znaku
Ze znakiem, jeżeli zadeklarowany typu signed lub
dołączony do sygnału ze znakiem
18
Wektory – przykłady
wire [3:0] busA;
reg [1:4] busB;
reg [1:0] busC;
busC = busA[2:1]
⇔
busC[1] = busA[2];
busC[0] = busA[1];
busB = busA;
⇔
busB[1] = busA[3];
busB[2] = busA[2];
busB[3] = busA[1];
busB[4] = busA[0];
H
D
L
19
Wektory – przykłady
H
D
L
wire w; // skalar net typu wire
tri [15:0] busa; // 16-bitowa szyna trójstanowa
reg a; // skalar reg
reg [3:0] v; // 4-bitowy wektor reg gdzie najstarszym
bitem jest v[3], a najmłodszym v[0]
reg signed [3:0] signed_reg; // 4-bitowy wektor o
zakresie od -8 do 7
reg [-1:4] b; // 6-bitowy wektor reg
wire w1, w2; // dwa sygnały wire
reg [4:0] x, y, z; // trzy 5-bitowe wektory reg
20
Macierze
●
●
H
D
L
Macierz może składać się z elementów sieci (net)
lub zmiennych (variable) typu skalar lub wektor
Przykłady deklaracji:
reg x[11:0]; // macierz 12 skalarów typu reg
wire [0:7] y[5:0]; // macierz 6 wektorów 8-bitowych
typu wire
reg [31:0] x [127:0]; // macierz 128 wektorów 32bitowych typu reg
reg [7:0] x [127:0], y [63:0]; // dwie macierze
wektorów 8-bitowych typu reg
21
Macierze
●
Jednowymiarowa macierz z elementami typu reg →
pamięć (ROM, RAM)
●
Można przypisać wartość dowolnemu n-bitowemu
elementowi macierzy (słowu)
●
Nie można przypisać wartości całej lub części pamięci
H
D
L
22
Macierze - przykład
reg [7:0] mema[0:255]; // pamięć 256 słów 8-bitowych
reg arrayb[7:0][0:255]; // dwuwymiarowa macierz 1-bitowych
rejestrów
wire w_array[7:0][5:0]; // macierz węzłów sieci
integer inta[1:64]; // macierz 64 elementów typu integer
●
H
D
L
Przykłady przypisań
mema = 0; // Nie można nadać wartości elementom całej macierzy
arrayb[1] = 0; // Próba przypisania wartości elementom części
macierzy [1][0]..[1][255]
arrayb[1][12:31] = 0; // Próba pisania do elementów [1][12]..[1][31]
mema[1] = 0; // Wpisanie 0 do drugiego elementu macierzy
arrayb[1][0] = 0; // Ustawienie 0 dla bitu o adresie [1][0]
inta[4] = 33559; // Wpisanie wartości dla elementu o adresie [4]
23
Macierze - różnice
●
Pamięć n 1-bitowych rejestrów a n-bitowy wektor
reg [1:n] rega; // n-bitowy rejestr
// ... to nie to samo co ...
reg mema [1:n]; // pamięć n 1-bitowych rejestrów
H
D
L
24
Operatory
●
Jednoargumentowe (unary)
–
–
–
–
●
Dwuargumentowe (binary)
–
–
–
–
●
H
D
L
arytmetyczne: +, redukcji: &, ~&, |, ~|, ^, ~^ (^~)
negacja logiczna: !
negacja bitowa: ~
arytmetyczne: +, - , *, /, %
relacyjne: <, >, <=, >=, ==, !=, ===, !===
logiczne: &&, ||
bitowe: &, |, ^, ~^
Trójargumentowe (ternary)
–
Warunkowy: ?:
25
Operatory
H
D
L
26
Operatory arytmetyczne
+ - * / ...
% reszta z dzielenia
** potęgowanie
●
●
●
●
H
D
L
Dla operacji / i % jeżeli drugi argument jest równy zero to
wynikiem jest x
Dla operacji % znak wyniku jest brany z pierwszego
argumentu
Jeżeli jeden z argumentów jest x lub z to wynikiem jest x
Operatory + - są także operatorami jedno
argumentowymi
27
Liczby typu integer w operacjach arytmetycznych:
● bez długości i bez podstawy, 12
● bez długości i z podstawą, 'd12 'sd12
● z długością i z podstawą, 16'd12 16'sd12
●
●
Negacja wartości integer bez podstawy jest
traktowana jako liczba ze znakiem U2
Negacja wartości integer z podstawą bez znaku
jest traktowana jako liczba bez znaku
H
D
L
28
Przykład: dzielenie -12 przez 3
// liczby -12 i -'d12 są zapisane w U2, ale -'d12 w
operacji dzielenia gubi zapis o znaku
integer IntA;
IntA = -12 / 3; // wynikiem jest -4
IntA = -’d 12 / 3; // wynikiem jest 1431655761
IntA = -’sd 12 / 3; // wynikiem jest -4
IntA = -4'sd 12 / 3; // -4'sd12 jest negacją 4-bitowej
liczby 1100, która ma wartość -4. Czyli -(-4) = 4 a
wynikiem jest 1
H
D
L
29
●
Przykłady operacji % (a modulo b):
Operacja
Wynik
10 % 3
1
11 % 3
2
12 % 3
0 // nie ma reszty z dzielenia
-10 % 3
-1 // znak minus z pierwszego argumentu
11 % -3
2 // znak minus z pierwszego argumentu
-4 'd12 % 3 1 // -4 'd12 jest brana jako duża dodatnia
liczba, która daje wynik = 1 reszty dzielenia przez 3
H
D
L
30
Liczby typu reg bez znaku są liczbami bez znaku
● Liczby typu reg ze znakiem są liczbami ze znakiem w U2
integer intA; reg [15:0] regA; reg signed [15:0] regS;
intA = -4’d12;
regA = intA / 3; // wynikiem operacji jest -4, regA = 65532
regA = -4’d12; // regA = 65524
intA = regA / 3; // wynikiem jest 21841
intA = -4’d12 / 3; // wynikiem jest 1431655761, bo -4’d12
jest brane jako 32-bitowa liczba 11....100112
regA = -12 / 3; // wynikiem jest -4, regA = 65532
regS = -12 / 3; // wynikiem jest -4, regS = -4 signed reg
regS = -4’sd12 / 3; // wynikiem jest 1. -4’sd12 = 4, stąd
4/3=1
31
●
H
D
L
Operatory przesunięcia
H
D
L
<< >>
przesunięcie logiczne
<<< >>>
przesunięcie arytmetyczne
W operacji przesunięcia logicznego i arytmetycznego w
lewo (<<, <<<) bity uzupełnione są zerami
● W operacji przesunięcia logicznego w prawo (>>) bity
uzupełnione są zerami
● W operacji przesunięcia arytmetycznego w prawo (>>>)
bity uzupełnione są bitem znaku
reg [3:0] start, result;
reg signed [3:0] start, result;
start = 1;
start = 4’b1000;
result = (start << 2);
result = (start >>> 2);
//start=0001, result=0100 //start=1000, result=111032
Operatory relacji
H
D
L
>
większy niż
<
mniejszy niż
>= większy lub równy
<= mniejszy lub równy
● Wynikiem operacji jest skalar
● Jeżeli w jednym z operatorów jest x lub z to wynikiem jest
1-bitowy skalar x
● Przykład:
1 > 0 // wynikiem jest 1
’b1x1 <= 0 // wynikiem jest x
10 < z // wynikiem jest x
33
Operatory porównania
H
D
L
== równość logiczna
wynikiem jest 0, 1 lub x
!= nierówność logiczna
=== równość stanów bitów
wynikiem jest 0 lub 1
!== nierówność stanów bitów
● Wynikiem operacji jest skalar
● W porównaniu logicznym jeżeli występuje x lub z to
wynikiem jest 1-bitowy skalar x
● Przykład:
4’b 1z0x == 4’b 1z0x // wynikiem jest x
4’b 1z0x != 4’b 1z0x // wynikiem jest x
4’b 1z0x === 4’b 1z0x // wynikiem jest 1
34
4’b 1z0x !== 4’b 1z0x // wynikiem jest 0
Operatory bitowe
H
D
L
&
AND
|
OR
^
XOR
^~ ~^ XNOR
~
NOT
● Jeżeli jeden z operatorów jest krótszy to jest on
uzupełniony zerami na najstarszych pozycjach
● Przykład:
a = 4'b1010
d = ~a // 0101
b = 4'b1100
e = a & b // 1000
c = 2'b11
f = b ^ c // 1100 XOR 0011 = 0011
35
Operatory redukcji
&
|
^
●
●
H
D
L
AND
~& NAND
OR
~|
NOR
XOR
^~ ~^ XNOR
Wynikiem operacji na wektorze jest jeden bit
Przykład:
a = 4'b1100;
b = &a; // b = 0
c = |a; // c = 1
36
Operatory logiczne
H
D
L
&&
logiczny AND
||
logiczny OR
!
logiczna negacja
● Przykład 1: alfa = 237, beta = 0
regA = alpha && beta; // (true AND false) regA jest 0
regB = alpha || beta; // (true OR false) regB jest 1
● Przykład 2: Użycie nawiasów dla lepszej czytelności
a < size-1 && b != c && index != lastone
(a < size-1) && (b != c) && (index != lastone)
● Przykład 3: Użycie operatora !
if (!inword) // częściej używane ...
if (inword == 0)
37
Operator warunkowy
cond_expr ? true_expr : false_expr
●
●
Przykład mux 4-1:
o = (s == 2'b00) ? I0 :
((s == 2'b01) ? I1 :
(s == 2'b10) ? I2 : I3 );
Przykład ALU:
d = (f==add) ? (a+b) : ((f==substract) ? (a-b) :
((f==compl) ? ~a : ~b));
H
D
L
38
Operatory łączenia
(concatenation, replication)
{ } Łączy dwa lub więcej wektorów
● Każdy z wektorów musi mieć określoną długość
● Przykład:
{a, b[3:0], w, 3’b101} // odpowiada kolejnej linii
{a, b[3], b[2], b[1], b[0], w, 1’b1, 1’b0, 1’b1}
{a, 1} // Liczba 1 nie ma określonej długości
● Przykład powielania:
{4{w}} // odpowiada {w, w, w, w}
{b, {3{a, b}}} // odpowiada {b, a, b, a, b, a, b}
H
D
L
nie może być zerem, x lub z
39

Verilog HDL - Instytut Telekomunikacji

Transkrypt

Podobne dokumenty

Zbigniew Jan Grabowski Prof. zw. dr hab. inż. ur. 08.03.1930 r

Życiorys zawodowy Członka Zarządu

Program MiT 2016_28 kwietnia 2016 (002)

POLITECHNIKA WARSZAWSKA STAWIA NA INNOWACJE Centrum

Kolejny teledysk Krzysztofa Tomaszewicza

Program

EduAkcja. Magazyn edukacji elektronicznej

Komunikat_Konferencja_Czlowiek wEM
