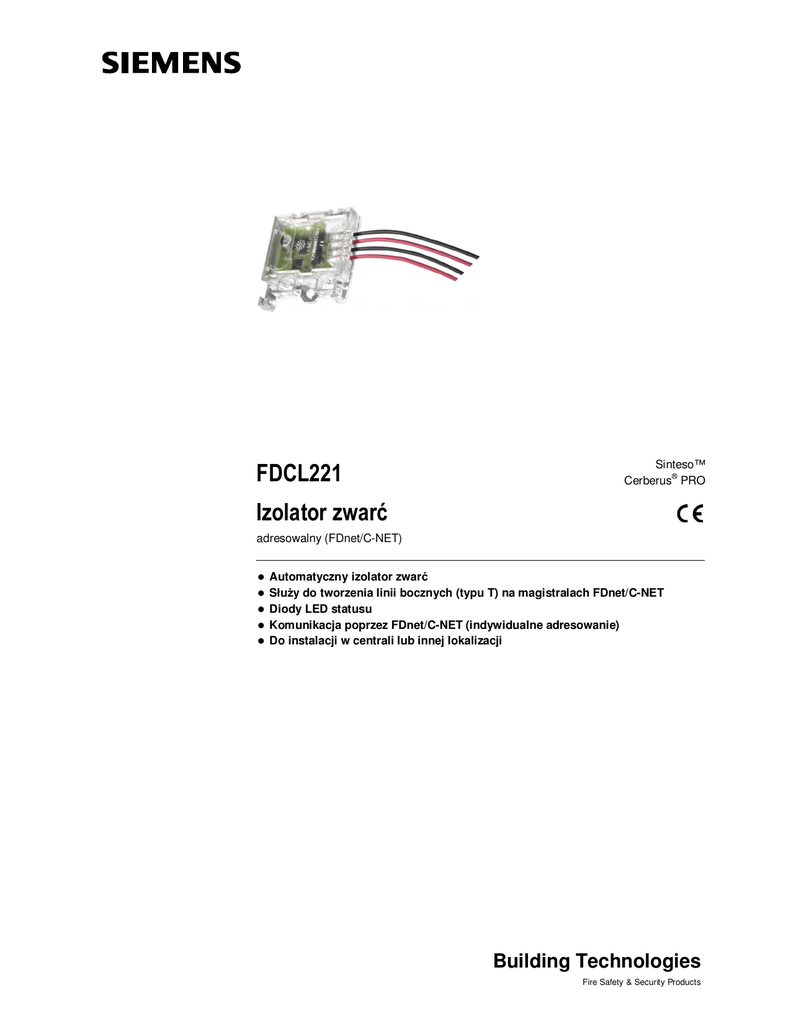

FDCL221 Iz o la to rzwa rĆ

Sinteso™
Cerberus® PRO
adresowalny (FDnet/C-NET)
Automatyczny izolator zwar
Słu y do tworzenia linii bocznych (typu T) na magistralach FDnet/C-NET
Diody LED statusu
Komunikacja poprzez FDnet/C-NET (indywidualne adresowanie)
Do instalacji w centrali lub innej lokalizacji
Building Technologies
Fire Safety & Security Products
Główne cechy
Ochrona rodowiska naturalnego
– Produkowane z uwzgl dnieniem wymaga ochrony rodowiska naturalnego.
– Materiały nadaj ce si do recyklingu.
– Mo liwo łatwego rozdzielenia elementów.
Główne cechy
– Zabezpieczone układy elektroniczne.
– Wbudowany wska nik zadziałania
Izolator zwar FDCL221
Funkcje
– Izolator jest “elektronicznym wył cznikiem”, instalowanym na magistrali FDnet/CNET I separuj cym negatywne skutki zwar od pozostałej cz ci linii, umo liwiaj c
tym jej dalsz poprawn prac .
– Izolator posiada 2x2 zaciski do podł czenia magistrali.
– ółta dioda LED sygnalizuje stan izolacji zwarcia
Zastosowanie
– Unikanie wył czenia wielu linii bocznych z działania podczas wyst pienia zwarcia.
– Izolator linii jest u ywany w przypadku podł czania kolejnych linii bocznych obok siebie na magistrali FDnet/C-NET (przy braku innych czujek pomi dzy nimi).
– Podł czenia istniej cych systemów kolektywnych do adresowalnych systemów wykrywania detekcji po aru Sinteso i Cerberus PRO.
Nale y przestrzega lokalnych przepisów po arowych
Stosowanie z FDnet
Stosowanie z C-NET
Linia
boczna 3
Linia
boczna 3
Linia
boczna 2
Linia
boczna 2
Linia
boczna 1
Linia
boczna 1
Line separator
FDnet (P tla dozorowa)
2
Building Technologies
Fire Safety & Security Products
C-NET (P tla dozorowa)
Instalacja
– Izolator linii mo e by instalowany w szachtach elektrycznych na ka dym pi trze lub
w innej szafie dystrybucyjnej lub w miejscu instalacji centrali kolektywnej. Je li do
centrali kolektywnej doprowadzone s indywidualnie wszystkie linie boczne, zamontuj izolator linii bezpo rednio w obudowie.
Monta modułu
– Izolator montuje si w pobli u zacisków poł czeniowych. W przypadku pojedynczego
urz dzenia, przewody mo na wprowadzi bezpo rednio przez otwory na spodzie
modułu.
Linia boczna 1
Linia boczna 2 Linia boczna 3
Min. 3 zaciski
P tla dozorowa FDnet/C-NET
(z poprzedniego urz dzenia)
P tla dozorowa FDnet/C-NET
(do kolejnego urz dzenia)
Szyna typu U TS35
Wymiary
10
44
47.5
L=500 mm, d=0,8 mm
3
Siemens Building Technologies
Fire & Security Products
Dane techniczne
Napi cie robocze
Pobór pr du (w stanie spoczynku)
Temperatura pracy
Temperatura składowania
Wilgotno
Protokół komunikacyjny
Kolor
Kategoria ochrony
Normy
Certyfikaty
– VdS
– LPCB
Kompatybilno systemowa
– FDnet
– C-NET
Zarz dzanie Jako ci
12... 33 VDC
250 A
-25... +70 °C
-30... +80 °C
95 % wzgl.
FDnet/C-NET
Prze roczysty
IP44
EN54-17
G204030
126ae/01
FS20, AlgoRex, SIGMASYS
FS720
Siemens Standard SN 36350
Dane do zamówie
Typ
FDCL221
–
–
Nr katalogowy
A5Q00004011
BPZ:5644780001
BPZ:5644230001
Opis
Izolator linii
Szyna typu U TS35, L=122 mm
Szyna typu U, L=288 mm
Masa
0.040 kg
0.040 kg
0.090 kg
Dane dotycz ce wyposa enia - dokument 008164, A6V10225323
Dane dotycz ce kompatybilno ci - dokument 008331
Siemens Sp. z o.o.
Prezes Zarz du: Peter Baudrexl
Sektor Industry; Dyrektor: Marek Bielski
Building Technologies Dyrektor: Marek Bielski
ul. upnicza 11
03-821 Warszawa
Polska
Tel.: +48 228709000
Fax: +48 228709009
www.siemens.pl
Siedziba spółki: ul. upnicza 11, 03-821 Warszawa, Zarz d: Peter Baudrexl, Dominika Bettman, Marek Bielski, Piotr Dobrowolski, Wojciech Kowalewski
S d Rejonowy dla m.st. Warszawy: XIII Wydział Gospodarczy Krajowego Rejestru S dowego, Nr KRS 0000031854, Wysoko kapitału spółki: 208.469.300,- PLN
WEEE E0005030W, NIP: 526-03-02-870
Dokument nr
007065_h_pl
Wydanie
04.2009
Instrukcja FD20 / FD720
Sekcja 5 / 5
