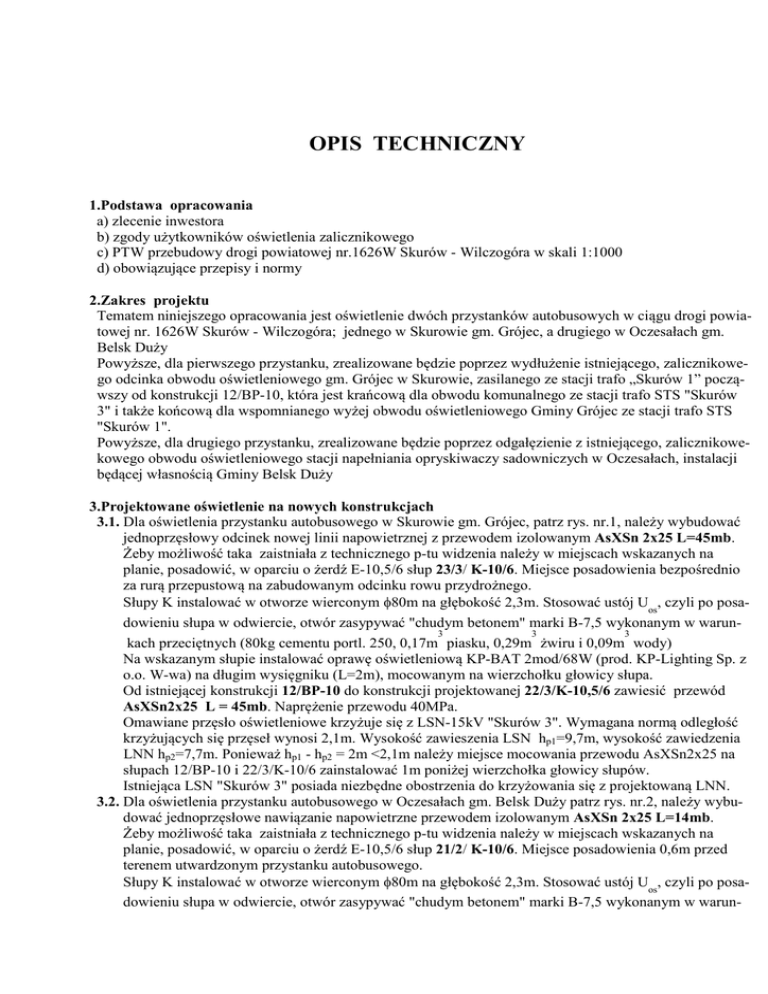

OPIS TECHNICZNY
1.Podstawa opracowania
a) zlecenie inwestora
b) zgody użytkowników oświetlenia zalicznikowego
c) PTW przebudowy drogi powiatowej nr.1626W Skurów - Wilczogóra w skali 1:1000
d) obowiązujące przepisy i normy
2.Zakres projektu
Tematem niniejszego opracowania jest oświetlenie dwóch przystanków autobusowych w ciągu drogi powiatowej nr. 1626W Skurów - Wilczogóra; jednego w Skurowie gm. Grójec, a drugiego w Oczesałach gm.
Belsk Duży
Powyższe, dla pierwszego przystanku, zrealizowane będzie poprzez wydłużenie istniejącego, zalicznikowego odcinka obwodu oświetleniowego gm. Grójec w Skurowie, zasilanego ze stacji trafo „Skurów 1” począwszy od konstrukcji 12/BP-10, która jest krańcową dla obwodu komunalnego ze stacji trafo STS "Skurów
3" i także końcową dla wspomnianego wyżej obwodu oświetleniowego Gminy Grójec ze stacji trafo STS
"Skurów 1".
Powyższe, dla drugiego przystanku, zrealizowane będzie poprzez odgałęzienie z istniejącego, zalicznikowekowego obwodu oświetleniowego stacji napełniania opryskiwaczy sadowniczych w Oczesałach, instalacji
będącej własnością Gminy Belsk Duży
3.Projektowane oświetlenie na nowych konstrukcjach
3.1. Dla oświetlenia przystanku autobusowego w Skurowie gm. Grójec, patrz rys. nr.1, należy wybudować
jednoprzęsłowy odcinek nowej linii napowietrznej z przewodem izolowanym AsXSn 2x25 L=45mb.
Żeby możliwość taka zaistniała z technicznego p-tu widzenia należy w miejscach wskazanych na
planie, posadowić, w oparciu o żerdź E-10,5/6 słup 23/3/ K-10/6. Miejsce posadowienia bezpośrednio
za rurą przepustową na zabudowanym odcinku rowu przydrożnego.
Słupy K instalować w otworze wierconym φ80m na głębokość 2,3m. Stosować ustój Uos, czyli po posadowieniu słupa w odwiercie, otwór zasypywać "chudym betonem" marki B-7,5 wykonanym w warun3
3
3
kach przeciętnych (80kg cementu portl. 250, 0,17m piasku, 0,29m żwiru i 0,09m wody)
Na wskazanym słupie instalować oprawę oświetleniową KP-BAT 2mod/68W (prod. KP-Lighting Sp. z
o.o. W-wa) na długim wysięgniku (L=2m), mocowanym na wierzchołku głowicy słupa.
Od istniejącej konstrukcji 12/BP-10 do konstrukcji projektowanej 22/3/K-10,5/6 zawiesić przewód
AsXSn2x25 L = 45mb. Naprężenie przewodu 40MPa.
Omawiane przęsło oświetleniowe krzyżuje się z LSN-15kV "Skurów 3". Wymagana normą odległość
krzyżujących się przęseł wynosi 2,1m. Wysokość zawieszenia LSN hp1=9,7m, wysokość zawiedzenia
LNN hp2=7,7m. Ponieważ hp1 - hp2 = 2m <2,1m należy miejsce mocowania przewodu AsXSn2x25 na
słupach 12/BP-10 i 22/3/K-10/6 zainstalować 1m poniżej wierzchołka głowicy słupów.
Istniejąca LSN "Skurów 3" posiada niezbędne obostrzenia do krzyżowania się z projektowaną LNN.
3.2. Dla oświetlenia przystanku autobusowego w Oczesałach gm. Belsk Duży patrz rys. nr.2, należy wybudować jednoprzęsłowe nawiązanie napowietrzne przewodem izolowanym AsXSn 2x25 L=14mb.
Żeby możliwość taka zaistniała z technicznego p-tu widzenia należy w miejscach wskazanych na
planie, posadowić, w oparciu o żerdź E-10,5/6 słup 21/2/ K-10/6. Miejsce posadowienia 0,6m przed
terenem utwardzonym przystanku autobusowego.
Słupy K instalować w otworze wierconym φ80m na głębokość 2,3m. Stosować ustój Uos, czyli po posadowieniu słupa w odwiercie, otwór zasypywać "chudym betonem" marki B-7,5 wykonanym w warun-
3
3
3
kach przeciętnych (80kg cementu portl. 250, 0,17m piasku, 0,29m żwiru i 0,09m wody)
Na wskazanym słupie instalować oprawę oświetleniową KP-BAT 2mod/68W (prod. KP-Lighting Sp. z
o.o. W-wa) na długim wysięgniku (L=2m), mocowanym na wierzchołku głowicy słupa.
Z zabezpieczenia obwodu oświetleniowego terenu stacji napełniania opryskiwaczy sadowniczych, zainstalowanego w złączu napowietrzno - pomiarowym (ZNP) na istniejącej konstrukcji wsporczej
21/1/P-10, za pośrednictwem zegara astronomicznego Rabbit, wykonać odgałęzienie AsXSn2x25 RC20 na głowicę tego słupa (21/1/P-10), a stamtąd przerzutem napowietrznym do konstrukcji projektowanej 21/2/K-10,5/6 zawiesić przewód AsXSn2x25 L = 14mb. Naprężenie przewodu 10MPa.
4.Sposób ochrony od porażeń
Jako sposób ochrony od porażeń przyjęto zerowanie ochronne. W tym celu należy wszystkie części
metalowe urządzeń elektroenergetycznych (słupy, wysięgniki i oprawy), nie będące w normalnych warunkach pracy pod napięciem połączyć z przewodem ochronnym instalacji. W instalacji zerowania nie wolno
stosować żadnych łączników ani bezpieczników.
5.Uwaga końcowa
Dla obu przypadków zastosowanie oprawy typu LED (Ps=68W) nie wymaga przeliczenia obwodu zasilającego ani zwiększenia przydziału mocy.
Karta katalogowa oprawy (lampy) KP-BAT 2mod/68 w załączeniu.
Całość przedstawionych robót wykonać zgodnie z opracowaniem typizacyjnym Album LNN tom I i VI
opracowanym przez EL-projekt Poznań.
