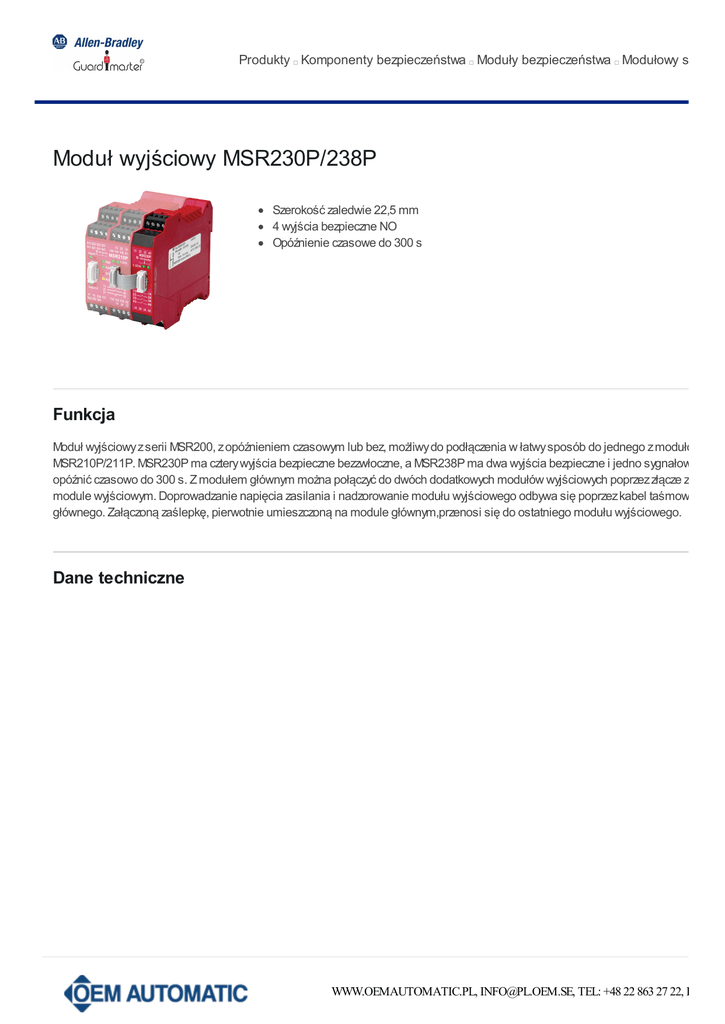

Moduł wyjściowy MSR230P/238P

Produkty Komponenty bezpieczeństwa Moduły bezpieczeństwa Modułowy system
Moduł wyjściowy MSR230P/238P
Szerokość zaledwie 22,5 mm
4 wyjścia bezpieczne NO
Opóźnienie czasowe do 300 s
Funkcja
Moduł wyjściowy z serii MSR200, z opóźnieniem czasowym lub bez, możliwy do podłączenia w łatwy sposób do jednego z modułów głów
MSR210P/211P. MSR230P ma cztery wyjścia bezpieczne bezzwłoczne, a MSR238P ma dwa wyjścia bezpieczne i jedno sygnałowe, które
opóźnić czasowo do 300 s. Z modułem głównym można połączyć do dwóch dodatkowych modułów wyjściowych poprzez złącze znajdują
module wyjściowym. Doprowadzanie napięcia zasilania i nadzorowanie modułu wyjściowego odbywa się poprzez kabel taśmowy z mod
głównego. Załączoną zaślepkę, pierwotnie umieszczoną na module głównym,przenosi się do ostatniego modułu wyjściowego.
Dane techniczne
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Napięcie zasilania
Pobór mocy (aktywny)
Wyjścia przekaźnika:
MSR230
MSR238
Maks. napięcie zestyku
Maks. obciążenie
Min. napięcie/prąd zestyku
Bezpiecznik wyjść
Wskazywanie statusu
Stopień ochrony:
Zaciski
Obudowa
Temperatura pracy
Montaż
Trwałość mechaniczna
Kategoria bezpieczeństwa:
Standard
PL
MTTFd
SIL
PFHd
Zgodność z
Atesty
MSR230P
MSR238P
24V DC z modułu głównego
1.5 W
4 NO
2 NO + 1 NC z opóźnieniem czasowym (300 s)
250 V AC/24 V DC
AC-15, 4 A
DC-13, 4 A
10 V/10 mA
6A
2xLED
IP20
IP40
-5 °C to +55 °C
Szyna DIN
2x106
4 zgodnie z EN954-1
3 zgodnie z EN954-1
EN60204-1
e zgodnie z EN ISO 13849-1
414206, 48166 lat
3 zgodnie z EN61508
2.76x10-102.37x10-9
MD, LVD, EMC
,
, ,
Właściwości techniczne
W zależności od wymagań bezpieczeństwa:
• Zestyki z wymuszonym prowadzeniem
• Zdublowane zestyki wyjściowe
• Obwód sprzężenia zwrotnego
Zalety dla użytkownika
•Najwyższy poziom bezpieczeństwa
• 4 wyjścia NO
• Opóźnienie czasowe do 300 s
• Obciążenie zestyków 4A (AC-15)
• Małe wymiary
• Zaciski wyjmowane
• Międzynarodowe atesty
• Wskazywanie statusu za pomocą LED
Wskazywanie statusu
CH1
CH2
CH1 aktywowany
CH2 aktywowany
Używany
• W celu dostarczenia dodatkowych wyjść bezpiecznych bezzwłocznych lub zwłocznych
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Wymiary
(mm)
230P
13&14 = Wyjście bezpieczne 1 (NO)
23&24 = Wyjście bezpieczne 2 (NO)
33&34 = Wyjście bezpieczne 3 (NO)
43&44 = Wyjście bezpieczne 4 (NO)
238P
13&14 = Wyjście bezpieczne 1 (NO)
23&24 = Wyjście bezpieczne 2 (NO)
31&32 = Wyjście sygnałowe (NC)
Download
Instrukcje
Produkt
MSR230P
MSR238P
Opis
Instrukcja instalacji
Instrukcja instalacji
Format pliku
PDF
PDF
Pobierz
Pobierz
Opis
Rysunek CAD
Rysunek CAD
Format pliku
Step
Step
Pobierz
Pobierz
Opis
Deklaracja zgodności
Format pliku
PDF
Pobierz
Rysunki CAD
Produkt
440R-H23180
440R-H23196
Certyfikaty
Produkt
MSR230P/238P
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Połączenia
Opóźnienie (s)
0
0.5
1
1.5
2
3
4
5
6
7
Zwora
Y3-Y5
Y4-Y6
Y3-Y6
Y4-Y5
Y3-Y5
Y3-Y6
Y3-Y5
Y4-Y6
Zwora
Y4-Y6
Y4-Y5
Y3-Y7
Y3-Y7
Y3-Y7
Opóźnienie (s)
8
9
10
15
18
21
26
30
40
50
Zwora
Y3-Y6
Y4-Y5
Y4-Y6
Y3-Y6
Y4-Y5
Y3-Y5
Y4-Y6
Y3-Y6
Zwora
Y3-Y7
Y3-Y7
Y4-Y8
Y4-Y8
Y4-Y8
Y4-Y8
Y3-Y8
Y3-Y8
Y3-Y8
Y3-Y8
Opóźnienie (s)
60
80
100
120
160
200
250
300
Zwora
Y4-Y5
Y3-Y5
Y4-Y6
Y3-Y6
Y4-Y5
Y3-Y5,Y4-Y6
Y3-Y6,Y4-Y5
Numery katalogowe
Nr katalogowy
440R-H23180
440R-H23196
Opis
Moduł wyjściowy MSR230P, 4 NO
Moduł wyjściowy MSR238P, 2 NO+1 NC, opóźnienie czasowe 0-300s
