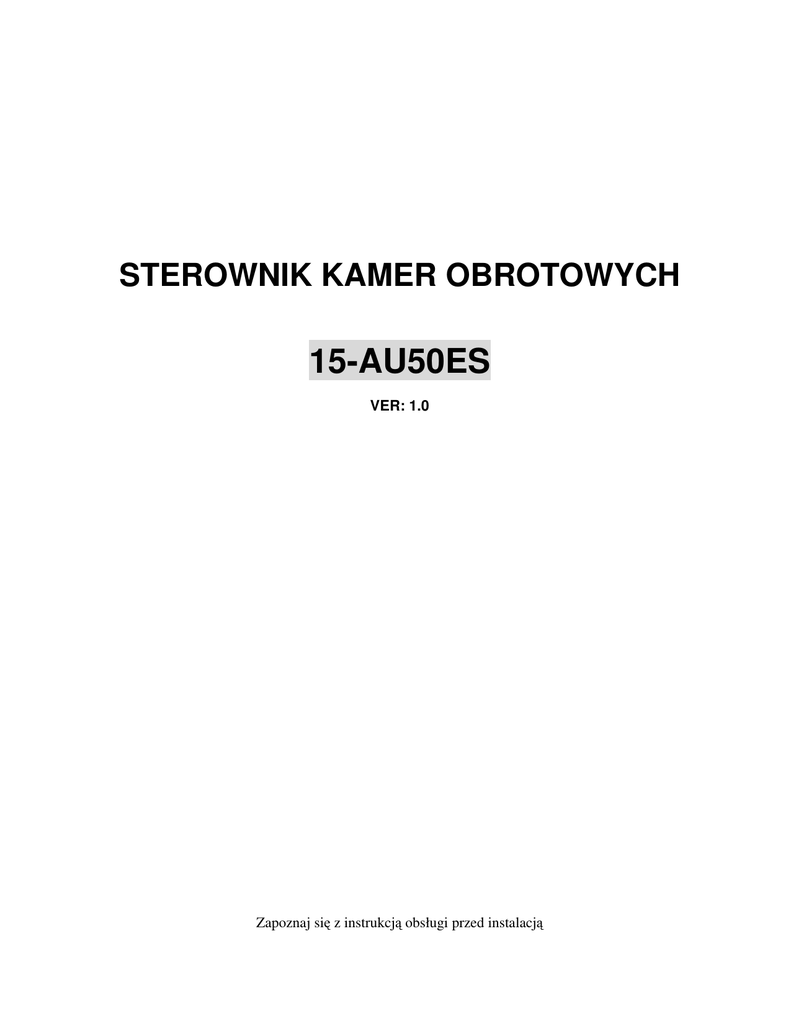

STEROWNIK KAMER OBROTOWYCH
15-AU50ES
VER: 1.0
Zapoznaj się z instrukcją obsługi przed instalacją
INDEX
█ Wstęp --------------------------------------------------------------------------------------█ Tylny Panel -------------------------------------------------------------------------------█ Wybór Protokołu ------------------------------------------------------------------------█ Obsługa ------------------------------------------------------------------------------------█ Instalacja --------------------------------------------------------------------------------█ Specyfikacja
-----------------------------------------------------------------------------
1
█ Wstęp
◆ Sterownik umożliwia wygodne sterowanie wszystkimi funkcjami kamer obrotowych obsługujących
protokół RS-485.
◆ Możliwość sterowania 32 kamerami.
◆ Maksymalna odległość sterownika od kamery to 1.2 km.
Panel Sterowania
Figure 1
1、
、LCD
2、
、AUTO:: Obsługa automatycznego skanowania.
3、
、LENS CTRL SWITCH :Przełączanie funkcji IRIS / FOCUS / ZOOM
4、
、IRIS OPEN / FOCUS NEAR / ZOOM WIDE: Obsługa funkcji ustawionej za pomocą [LENS
CTRL SWITCH]
5、
、IRIS CLOSE / FOCUS FAR / ZOOM TELE: Obsługa funkcji ustawionej za pomocą [LENS
CTRL SWITCH] .
6、
、ON：
：Włącza funkcję.
7、
、OFF：
：Wyłącza funkcję.
2
8、
、SHOT：
：Do wywołania ścieżki patrolowej.
9、
、CAM/ID：
：Do wyboru ID kamery.
10、
、CLEAR：
： Do usuwania danych.
11、
、0-9：
： Klawisze numeryczne.
12、
、Enter：
：Do zatwierdzania.
13、
、CALL：
：Do wywoływania presetu.
14、
、PRESET：
：Do zapisywania presetu.
15、
、JOYSTICK：
：Do sterowania kamerami.
16、
、Dioda Zasilania
█ Tylny Panel (Rys 2)
Rys 2
1、
、Wejście zasilania DC12V.
2、
、Złącze RS485.
█ Wybór Protokołu
1. Ustawianie protokołu: naciśnij [CALL]+[200]+[ON], na ekranie pojawi się “Display: Select Protocol ”,
ruszając joystickiem w lewo i prawo wybierz protokół i zatwierdź klawiszem [ Enter] .
2． Obsługiwane protokoły：
◆ PELCO-D 2400bps
◆ PELCO-P 4800bps
◆ PELCO-P 9600bps
3
◆ COP-2
9600bps
█ Obsługa
1. Wprowadź adres kamery:[CAM]+[N]+[Enter]
Wyświetlacz: Current CamID:001
Opis: N-adres kamery od 1 do 255
Funkcja: Wprowadź adres kamery która ma być kontrolowana. Jeżeli wartość N będzie zgodna z adresem
kamery kamerą będzie można sterować.
2. Ustawianie presetów:[PRESET]+[N]+[ Enter]
Wyświetlacz: Preset No:001
Opis: N – numer presetu od 1 do 255.
Funkcja: Zapisuje aktualną pozycję kamery jako preset o nr. N.
3. Wywołanie presetu:[CALL]+[N]+[ Enter]
Wyświetlacz:Call Number:001
Opis: N – numer presetu od 1 do 255.
Funkcja: Wywołuje preset o nr. N.
4. Kasowanie presetu:[PRESET]+[N]+[OFF]
Wyświetlacz:Preset No:001
Opis: N – numer presetu od1 do 255.
Funkcja: Kasuje preset o nr. N.
5. Ustawienia ścieżki patrolowej (dla protokołów COP-2, PELCO-D, PELCO-P )
Wprowadzenie numeru ścieżki (N – numer od 1 do 6): [SHOT]+[N]+ [ON].
Wyświetlacz: Track = 01
Sum = 06
Opis: Ścieżka o nr. N jest otwarta do edycji.
Edycja: Naciśnij [TELE] żeby przejść do dołu strony i [WIDE] żeby przejść do góry. W każdej ścieżce
może znajdować się 16 presetów dla których można ustawić prędkość przemieszczania kamery i czas
postoju.
Wyświetlacz: No.:01 Point:001 → Opis: pierwszym presetem na ścieżce jest preset nr 001
Wyświetlacz: No.:01 Speed:001 → Opis: Poziom szybkości dla 1 presetu wynosi 1.
Wyświetlacz: No.:01 Time: 004 → Opis: Czas postoju na 1 presecie wynosi 4 sekundy.
Zakres prędkości: Od najwyższej 1 do najniższej 8. Natomiast zakres czasu postoju można ustawić w
zakresie od1 do 255.
Jeżeli wprowadzimy nr presetu N jako 0 to wszystkie presety przed tym punktem na ścieżce będą aktualne,
ale numery wszystkich następnych a także szybkość przemieszczania i czas postoju, będzie automatycznie
ustawiony na 0.
Po zakończeniu naciśnij OFF żeby zapisać ustawienia lub porusz joystickiem żeby wyjść bez
zapamiętywania.
6. Uruchomienie ścieżki patrolowej: [SHOT]+[N]+ [Enter]
Wyświetlacz: Input Tour No:01
Opis: N – numer ścieżki od 1 do 6.
Funkcja: uruchamia ścieżkę nr N którą można zatrzymać poruszjąc joystickiem.
7. Zatrzymanie ścieżki: [SHOT]+[N]+ [OFF]
Wyświetlacz:Input Tour No:01
Opis: N – numer ścieżki od 1 do 6.
Funcja: Zatrzymuje ścieżkę nr N analogicznie do poruszenia joystickiem.
8. Kasowanie ścieżki: [SHOT]+[N]+ [OFF] (Nacisnąć [OFF] dopóki napis “ Clear Tour OK ” będzie
4
wyświetlony)
Wyświetlacz:Input Tour No:01
Opis: N – numer ścieżki od 1 do 6.
Funkcja: kasuje ścieżkę nr N.
9. Automatyczne skanowanie(Auto Pan ON (Protokół COP-2): [AUTO]+[P1]+[ON]+[P2]+[OFF]
Wyświetlacz: Input 1st No:001
Opis: P1–––– numer presetu od którego skanowanie ma się rozpocząć (powinien być ustawiony wcześniej).
Wyświetlacz:Input 2nd No:002
Opis: P2–––– Numer presetu końcowego (powinien być ustawiony wcześniej).
Jeżeli P1 = P2 kamera będzie obraacała się dookoła (360°).
Uwaga:
(1) Dla protokołów PELCO-D i PELCO-P :
Ustawić kamerę w pozycji od której ma się rozpocząć skanowanie i nacisnąc
[AUTO]+[ON]
Przemieścić kamerę do pozycji końcowej i nacisnąć
[AUTO]+[OFF]
Uruchomienie skanowania: [AUTO]+[ENTER]
(2) Do zatrzymania skanowania można użyć kombinacji STOP lub poruszyć joystickiem. Przed włączeniem
skanowania należy ustalić punkt początkowy i końcowy, a także szybkość i kierunek skanowania.
10. Zatrzymanie skanowania: [AUTO]+[OFF] (tylko COP-2l)lub poruszenie joystickiem.
11.
Sterowanie zoom’em：naciskaj [LENS CTRL SWITCH], aż na wyświetlaczu pojawi się: “Lens Zoom CTRL”
używając klawiszy [ZOOM WIDE]/[ZOOM TELE] zmiejszaj / zwiększaj zoom.
12.
Sterowanie ostrością :, naciskaj [LENS CTRL SWITCH], aż na wyświetlaczu pojawi się “Lens Zoom CTRL”
używając klawiszy [FOCUS FAR]/[FOCUS NEAR] ustaw ostrość.
13. Sterowanie przysłoną：naciskaj [LENS CTRL SWITCH], aż na wyświetlaczu pojawi się “Lens Iris CTRL”
używając klawiszy [IRIS OPEN]/[IRIS CLOSE] ustaw ostrość.
14. Włączenie stabilizacji kamery：[ON]/[OFF]
15. Włączenie/wyłączenie podświetlenia ekranu sterownika：[CALL]+ [5]+ [ON]/ [CALL]+ [5]+ [OFF]
16. Za pomocą joysticka możemy sterować kamerą w
pionie i poziomie, prędkość zależy od kąta wychylenia joysticka.(Rys
3).
.
5
Rys 3
.
█ Instalacja:
Uwaga: Przed przystąpieniem do instalacji należy uważnie przeczytać instrukcję obsługi klawiatury i kamery.
Niewłaściwe podłączenie może spowodować uszkodzenie sprzętu. Przed połączeniem należy odłączyć zasilacz
wszystkich mających współpracować urządzeń. Do sterowania kamerą należy użyć skrętki..
1. Oznaczenie przewodów w rozdzielaczu (Figure 4)
2 Podłączenie kilku kamer obrotowych (Figure 5)
RED
BLACK
GREEN
YELLOW
REDŁşRS485+
BLACKŁşRS485GREENŁşGND
YELLOWŁşRS232 OUT
Figure 4
(Figure
6
█ Specyfikacja ：
Protokół komunikacyjny: RS-485, half duplex
Prędkości transmisji. 2400bps, 4800bps, 9600bps.
Maksymalny zasięg transmisji: 1200m
Zasilacz: DC12V/1A
Wymiary: 130 × 190× 64mm
Waga: 525g
