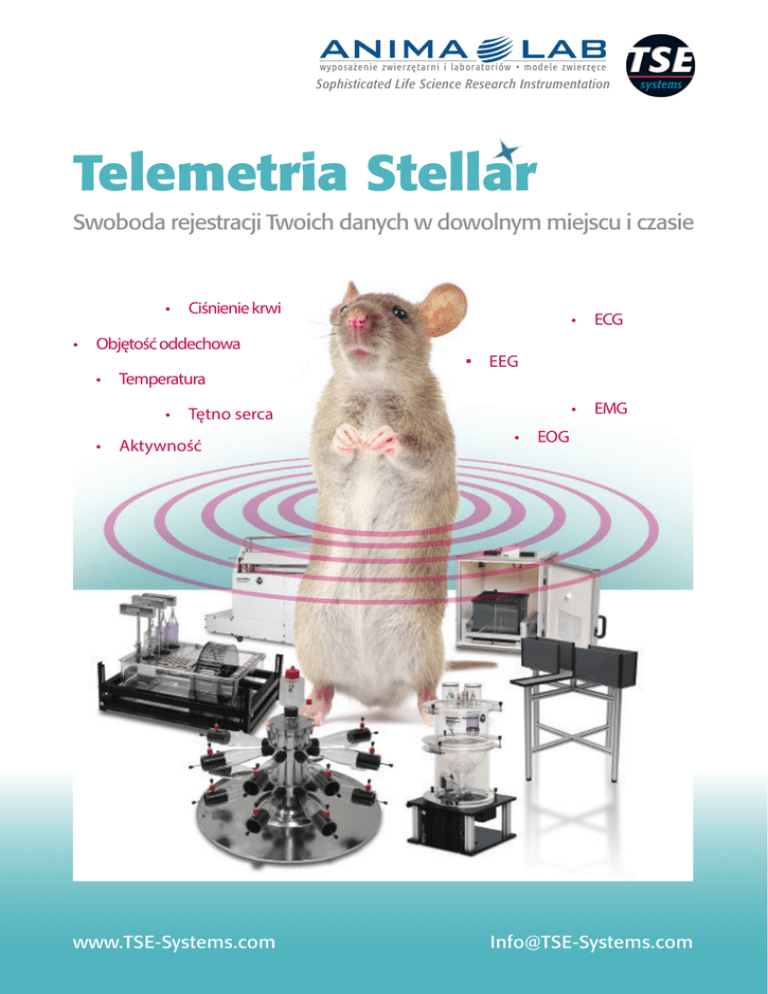

Telemetria Stellar

Sophisticated Life Science Research Instrumentation
Telemetria Stellar
Swoboda rejestracji Twoich danych w dowolnym miejscu i czasie
• Ciśnienie krwi
• Objętość oddechowa
• Temperatura
• ECG
• EEG
• EMG
• Tętno serca
• Aktywność
www.TSE-Systems.com
• EOG
[email protected]
Kluczowe zalety
•2 GB pamięci transmitera, stała rejestracja danych
• Półprzewodnikowy czujnik ciśnienia
• Odbiornik podłączany do laptopa przez USB
•Zdalne sterowanie wszczepionymi transmiterami
•Jeden odbiornik dla różnych zwierząt
•Gromadzenie danych z odległości 5 m
Telemetria Stellar: Następna generacja
Telemetria Stellar to najnowsza technologia implantowanej telemetrii nowej generacji.
System pozwala na monitorowanie nielimitowanej ilości zwierząt za pomocą jednego (1) odbiornika. Umożliwia wykonanie pomiarów grupowych jak i monitoring interakcji socjalnych w klatkach bytowych bez potrzeby instalacji indywidualnych platform
pomiarowych dla każdej klatki z jednym zwierzęciem wewnątrz. Żaden inny system na rynku poza Stellar nie pozwala na swobodę
przemieszczania zwierząt w obrębie jednostki badawczej do miejsca eksperymentu bez straty danych. System wykorzystuje
wbudowaną pamięć w implantowany transmiter umożliwiającą przechowanie danych. Technologia Stellar umożliwia zwierzętom
na swobodne przemieszczanie się i oddziaływanie na siebie w grupach bez względu na ich rozmiar czy ilość. Stellar to nieskomplikowany system, a wprowadzanie ustawień jest intuicyjne. Do przeprowadzenia badania wystarczy jeden odbiornik i transmitery.
Stellar można implantować bez dodatkowych urządzeń w każdym zwierzęciu: od szczura do niedźwiedzia, łącznie ze zwierzętami
morskimi. Podsumowując system implantowanej telemetrii umożliwia dużą wydajność i prostotę prowadzenia badań bez
angażowania dużego kapitału wymaganego przy zakupie innych systemów dostępnych na rynku.
Transmitery – aktywność, ciśnienie krwi, objętość
oddechowa, EKG, EEG, EMG, EOG, tętno serca, temperatura
Odbiornik telemetryczny Stellar
Transmitery telemetryczne Stellar pozwalają na pomiary aktywności,
ciśnienia krwi (BP), objętości oddechowej, elektrokar¬diogramu
(ECG),
elektroencefalogramu
(EEG),
elektromiogramu
(EMG), elektrookulogramu (EOG), tętna serca i temperatury w
hermetycznie zamkniętym, wstępnie sterylizowanym systemie.
Cewniki posiadają na końcówce półprzewodnikowy czujnik
ciśnienia, eliminują wolną odpowiedź systemu, zmiany wysokości
ciśnienia i szumy ruchów zwierzęcia, które są zauważalne z
cewni¬kami wypełnianymi płynem. Przekaźniki mogą być
zamawiane w dowolnych poniższych kombinacjach: aktywność /
ciśnienie krwi / objętość oddechowa / temperatura / EKG / EEG /
EMG / EOG / tętno serca.
Monitoruj tysiące zwierząt za pomocą jednego odbiornika.
Zbieraj dane z dowolnego miejsca w laboratorium. Zwierzęta
mogą być przemieszczane poza zasięg odbiornika w trakcie
sczytywania parametrów dzięki unikatowym możliwościom
własnego harmonogramowania pracy i zapisu danych. Transfer danych jest wznawiany, kiedy zwierzę znajdzie się ponownie
w zasięgu odbiornika. Odbiornik Stellar może być umieszczony na ścianie, suficie lub nawet w innym pomieszczeniu przy wykorzystaniu zakresu 5 metrów zasięgu. Posiada
wbudowany czytnik ciśnienia barometrycznego.
Telemetria Stellar: Dedykowane oprogramowanie
Oprogramowanie BIOPAC AcqKnowledge
Użyj możliwości oprogramowania AcqKnowledge do płynnej integracji
harmonogramowania zwierząt, zbierania telemetrycznych danych,
monitoringu wideo i w pełni zautomatyzowanych analiz sygnałów
dla różnorodnych typów sygnałów fizjologicznych. Opcje skryptów
pozwalają na w pełni zautomatyzowane i dostosowane procedury.
Najważniejsze cechy:
BIOPAC jest cytowany
w tysiącach publikacji
i używany w tysiącach
laboratoriów na całym
świecie!
• łatwy do zaplanowania harmonogram badań z intuicyjnym interfejsem
kalendarza
• skuteczne wyświetlanie opcji - dane z widokiem w wielu formatach
jednocześnie
• narzędzia do obróbki sygnałów, w tym opcje filtrowania i usuwania artefaktów
• zautomatyzowana analiza danych wielu zwierząt, wielokanałowo w tym
samym czasie
• dane i wyniki automatycznie eksportowane do programu Excel w celu
dalszej analizy statystycznej
NOTOCORD-hemTM Evolution
NOTOCORD-hem™ Evolution jest zaawansowaną platformą
oprogramowania przeznaczoną do pozyskania, wyświetlania i
analizy sygnałów fizjologicznych.
Najważniejsze cechy:
• elastyczna i otwarta platforma oprogramowania dostarczająca nie• standardowych analiz
• możliwość jednoczesnej akwizycji danych z różnych źródeł i systemów
(np. dane fizjologiczne i wideo)
• pozyskiwanie danych z różnych kanałów w każdej sesji - multisesyjność
• kompatybilny z różnymi zestawami eksperymentalnymi i gatunkami zwierząt
• obszerna biblioteka przetworników sygnałów i analizatorów danych
• różne sposoby wyświetlania z zaawansowanymi funkcjami (ciągłe,
cyfrowe, 2D, 3D, filmy...)
• przegląd danych i wyników w czasie rzeczywistym w trakcie rejestracji
• ultra szybki dostęp do danych niezależnie od rozmiaru pliku eksperymentu
• szybkie i konfigurowalne raportowanie w programie Excel® z
możliwością tworzenia własnych szablonów ekstrakcji danych
• generowany pojedynczy i bardzo skompresowany plik zawierający
wszystkie dane
• zgodny z GLP i częścią 11 CFR 21
Nowość
Mysz
Małe zwierzę
Duże zwierzę
Sophisticated Life Science Research Instrumentation
Żywotność baterii
Żywotność baterii pozwala na niezrównaną długość czasu sczytywania danych, które działają średnio 4 razy dłużej niż obecne systemy.
Jednorazowe nadajniki Stellar mogą być użyte ponownie tyle razy, ile potrzeba, aż do wyczerpania się baterii. Wymiana jest szybka
i ekonomiczna. Zwrot/ naprawa w fabryce nie jest wymagana przy transmiterach Stellar.
S p ec yfik ac j a te c h n i c zn a
Transmiter / waga zwierząt
XS
17 g+
S
30 g+
M
170 g+
L
240 g+
Zasięg
Objętość
Mierzone parametry
Żywotność baterii
Zewnętrzny materiał
XXL
2500 g+
XXXL
3500 g+
5 metrów / 16 stóp
1,5 cm³
2,2 cm³
6
cm3
8 cm3
13 cm3
26,2 cm³
48 cm³
Ciśnienie/a, objętość oddechowa, tętno serca, temepratura/y, biopotencjały, aktywność.
Częstotliwość próbkowania/sek.
Automatyczny tryb on / off
XL
500 g+
100 / 200 / 500 / 1000 Hz (opcjonalnie 1 ... 5000 Hz)
Transmiter jest zawsze w trybie oszczędzania energii, aż do zlecenia przez komputer
przeprowadzenia sesji pomiarowej
do 6 mies.
do 6 mies.
do 12 mies.
do 24 mies.
Silikon
do 36 mies.
do 48 mies.
do 60 mies.
Tytan
Ciśnienie kanału pomiaru
Zakres ciśnienia
Otaczające ciśnienie
barometryczne
-20 to +300 mmHg
półprzewodnikowy czujnik ciśnienia
do 7600 mmHg (10 atmosfer)
TEMPERATURA
Zakres temperatury
15...45 °C
Odbiornik Stellar
Maks. liczba transmiterów na
odbiornik
Odczyt ciśnienia
barometrycznego
Podłączenie do komputera
Zasilanie
bez limitu
wbudowany w odbiornik
USB
przez port USB
Specyfikacja może ulec zmianie bez wcześniejszego powiadomienia
